Złącza wtykowe i przewody Przewód podłączeniowy M12 (gniazdo

Karta charakterystyki online

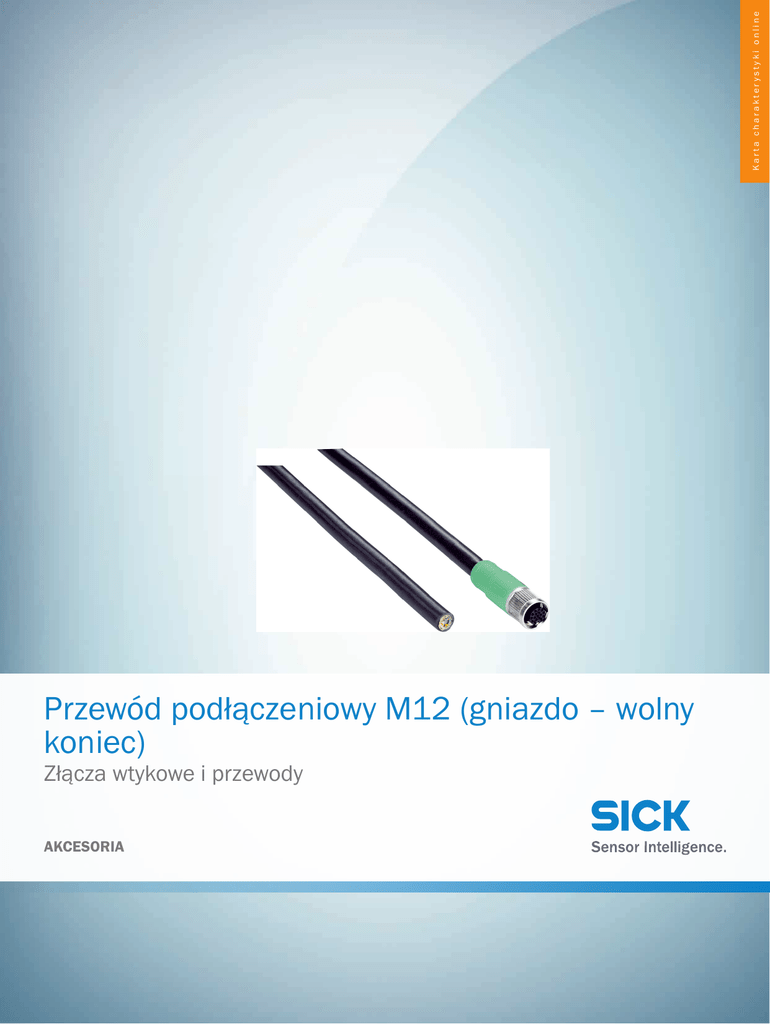

Przewód podłączeniowy M12 (gniazdo – wolny
koniec)
Złącza wtykowe i przewody
AKCESORIA
Przewód podłączeniowy M12 (gniazdo – wolny koniec) | Złącza wtykowe i
przewody
AKCESORIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
Przewód podłączeniowy M12
(gniazdo – wolny koniec)
6042773
więcej wersji urządzeń i akcesoriów
www.sick.com/Złącza_wtykowe_i_przewody
Rysunek może się różnić
Szczegółowe dane techniczne
Dane techniczne
Grupa akcesoriów
Złącza wtykowe i przewody
Rodzina akcesoriów
Przewody podłączeniowe z gniazdem
Typ przyłącza – głowica A
Gniazdo, M12, 17 pinów, prosty
Typ przyłącza – głowica B
Przewód
Technika przyłączeniowa
Wolny koniec przewodu, z usuniętą izolacją
Przewód
5 m, 17 żył
Przekrój poprzeczny przewodu
0,14 mm²
Ekranowanie
Nieekranowany
Typ sygnału
Power, szeregowe, CAN, cyfrowe we/wy
Klasyfikacje
ECl@ss 5.0
19030312
ECl@ss 5.1.4
19030312
ECl@ss 6.0
27060304
ECl@ss 6.2
27060304
ECl@ss 7.0
27060304
ECl@ss 8.0
27060304
ECl@ss 8.1
27060304
ECl@ss 9.0
27060304
ETIM 5.0
EC000830
ETIM 6.0
EC000830
UNSPSC 16.0901
26121604
2
AKCESORIA | SICK
Karta charakterystyki online | 2017-03-04 11:51:08
Informacje mogą ulec zmianie bez powiadomienia
Przewód podłączeniowy M12 (gniazdo – wolny koniec) | Złącza wtykowe i
przewody
AKCESORIA
Przyporządkowanie styków
7
8 16
9
10
11
1
12
2
15
6
14
5
17
4
13
3
① Brązowy
② Niebieski
③ Biały
④ Zielony
⑤ Różowy
⑥ Żółty
⑦ Czarny
⑧ Szary
⑨ Czerwony
⑩ Fioletowy
⑪ Szaro-różowy
⑫ Czerwono-niebieski
⑬ Biało-zielony
⑭ Brązowo-zielony
⑮ Biało-żółty
⑯ Żółto-brązowy
⑰ Biało-szary
