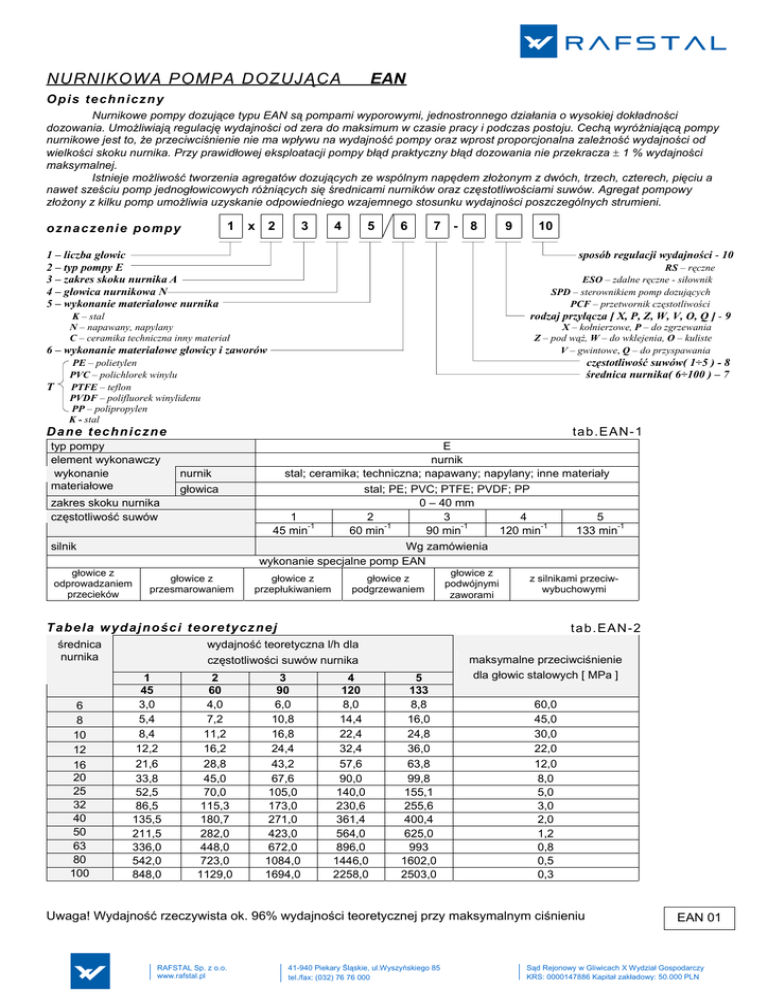

Nurnikowa pompa dozująca typu EAN

NURNIKOWA POMPA DOZUJĄCA
EAN
O p is t echn iczn y
Nurnikowe pompy dozujące typu EAN są pompami wyporowymi, jednostronnego działania o wysokiej dokładności
dozowania. Umożliwiają regulację wydajności od zera do maksimum w czasie pracy i podczas postoju. Cechą wyróżniającą pompy
nurnikowe jest to, że przeciwciśnienie nie ma wpływu na wydajność pompy oraz wprost proporcjonalna zależność wydajności od
wielkości skoku nurnika. Przy prawidłowej eksploatacji pompy błąd praktyczny błąd dozowania nie przekracza ± 1 % wydajności
maksymalnej.
Istnieje możliwość tworzenia agregatów dozujących ze wspólnym napędem złożonym z dwóch, trzech, czterech, pięciu a
nawet sześciu pomp jednogłowicowych różniących się średnicami nurników oraz częstotliwościami suwów. Agregat pompowy
złożony z kilku pomp umożliwia uzyskanie odpowiedniego wzajemnego stosunku wydajności poszczególnych strumieni.
1
oz na czen ie po mpy
x
2
3
4
5
6
7 - 8
1 – liczba głowic
2 – typ pompy E
3 – zakres skoku nurnika A
4 – głowica nurnikowa N
5 – wykonanie materiałowe nurnika
10
sposób regulacji wydajności - 10
RS – ręczne
ESO – zdalne ręczne - siłownik
SPD – sterownikiem pomp dozujących
PCF – przetwornik częstotliwości
rodzaj przyłącza [ X, P, Z, W, V, O, Q ] - 9
K – stal
N – napawany, napylany
C – ceramika techniczna inny materiał
X – kołnierzowe, P – do zgrzewania
Z – pod wąż, W – do wklejenia, O – kuliste
V – gwintowe, Q – do przyspawania
6 – wykonanie materiałowe głowicy i zaworów
T
9
częstotliwość suwów( 1÷5 ) - 8
średnica nurnika( 6÷100 ) – 7
PE – polietylen
PVC – polichlorek winylu
PTFE – teflon
PVDF – polifluorek winylidenu
PP – polipropylen
K - stal
D a ne t ec hn i czn e
typ pompy
element wykonawczy
wykonanie
materiałowe
tab.EAN-1
nurnik
głowica
zakres skoku nurnika
częstotliwość suwów
silnik
głowice z
odprowadzaniem
przecieków
głowice z
przesmarowaniem
E
nurnik
stal; ceramika; techniczna; napawany; napylany; inne materiały
stal; PE; PVC; PTFE; PVDF; PP
0 – 40 mm
1
2
3
4
5
45 min-1
60 min-1
90 min-1
120 min-1
133 min-1
Wg zamówienia
wykonanie specjalne pomp EAN
głowice z
przepłukiwaniem
głowice z
podgrzewaniem
głowice z
podwójnymi
zaworami
z silnikami przeciwwybuchowymi
T ab e la w yd a jn ośc i t e or ety cz ne j
średnica
nurnika
6
8
10
12
16
20
25
32
40
50
63
80
100
tab.EAN -2
wydajność teoretyczna l/h dla
częstotliwości suwów nurnika
1
45
3,0
5,4
8,4
12,2
21,6
33,8
52,5
86,5
135,5
211,5
336,0
542,0
848,0
2
60
4,0
7,2
11,2
16,2
28,8
45,0
70,0
115,3
180,7
282,0
448,0
723,0
1129,0
3
90
6,0
10,8
16,8
24,4
43,2
67,6
105,0
173,0
271,0
423,0
672,0
1084,0
1694,0
4
120
8,0
14,4
22,4
32,4
57,6
90,0
140,0
230,6
361,4
564,0
896,0
1446,0
2258,0
5
133
8,8
16,0
24,8
36,0
63,8
99,8
155,1
255,6
400,4
625,0
993
1602,0
2503,0
maksymalne przeciwciśnienie
dla głowic stalowych [ MPa ]
60,0
45,0
30,0
22,0
12,0
8,0
5,0
3,0
2,0
1,2
0,8
0,5
0,3
Uwaga! Wydajność rzeczywista ok. 96% wydajności teoretycznej przy maksymalnym ciśnieniu
