FAPO POMPY DOZUJĄCE

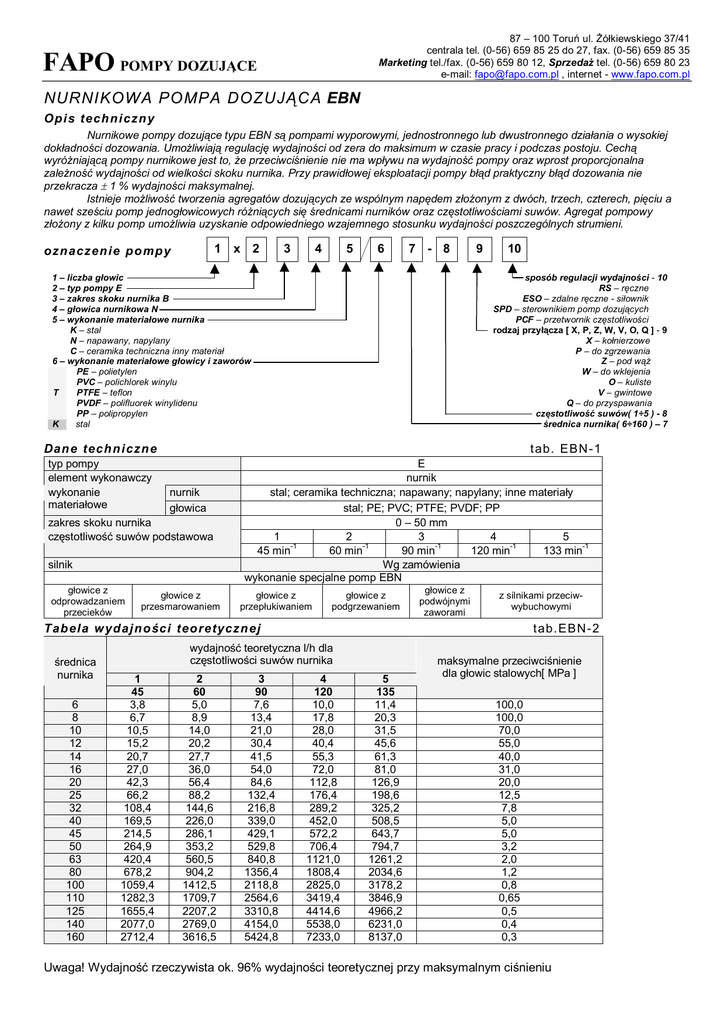

NURNIKOWA POMPA DOZUJĄCA EBN
O p i s tech n i czn y
Nurnikowe pompy dozujące typu EBN są pompami wyporowymi, jednostronnego lub dwustronnego działania o wysokiej
dokładności dozowania. Umożliwiają regulację wydajności od zera do maksimum w czasie pracy i podczas postoju. Cechą
wyróżniającą pompy nurnikowe jest to, że przeciwciśnienie nie ma wpływu na wydajność pompy oraz wprost proporcjonalna
zależność wydajności od wielkości skoku nurnika. Przy prawidłowej eksploatacji pompy błąd praktyczny błąd dozowania nie
przekracza  1 % wydajności maksymalnej.
Istnieje możliwość tworzenia agregatów dozujących ze wspólnym napędem złożonym z dwóch, trzech, czterech, pięciu a
nawet sześciu pomp jednogłowicowych różniących się średnicami nurników oraz częstotliwościami suwów. Agregat pompowy
złożony z kilku pomp umożliwia uzyskanie odpowiedniego wzajemnego stosunku wydajności poszczególnych strumieni.
1
o zn aczen i e p o mp y
x 2
3
4
5
6
7 - 8
1 – liczba głowic
2 – typ pompy E
3 – zakres skoku nurnika B
4 – głowica nurnikowa N
5 – wykonanie materiałowe nurnika
K – stal
N – napawany, napylany
C – ceramika techniczna inny materiał
6 – wykonanie materiałowe głowicy i zaworów
PE – polietylen
PVC – polichlorek winylu
T
PTFE – teflon
PVDF – polifluorek winylidenu
PP – polipropylen
K
stal
9
10
sposób regulacji wydajności - 10
RS – ręczne
ESO – zdalne ręczne - siłownik
SPD – sterownikiem pomp dozujących
PCF – przetwornik częstotliwości
rodzaj przyłącza [ X, P, Z, W, V, O, Q ] - 9
X – kołnierzowe
P – do zgrzewania
Z – pod wąż
W – do wklejenia
O – kuliste
V – gwintowe
Q – do przyspawania
częstotliwość suwów( 1÷5 ) - 8
średnica nurnika( 6÷160 ) – 7
Dan e tech n i czn e
typ pompy
element wykonawczy
wykonanie
materiałowe
t ab. EBN-1
nurnik
głowica
zakres skoku nurnika
częstotliwość suwów podstawowa
silnik
głowice z
odprowadzaniem
przecieków
głowice z
przesmarowaniem
E
nurnik
stal; ceramika techniczna; napawany; napylany; inne materiały
stal; PE; PVC; PTFE; PVDF; PP
0 – 50 mm
1
2
3
4
5
-1
-1
-1
-1
-1
45 min
60 min
90 min
120 min
133 min
Wg zamówienia
wykonanie specjalne pomp EBN
głowice z
przepłukiwaniem
głowice z
podgrzewaniem
głowice z
podwójnymi
zaworami
z silnikami przeciwwybuchowymi
T ab el a w yd aj n o ści teo retyczn ej
średnica
nurnika
6
8
10
12
14
16
20
25
32
40
45
50
63
80
100
110
125
140
160
t ab. EBN-2
wydajność teoretyczna l/h dla
częstotliwości suwów nurnika
1
45
3,8
6,7
10,5
15,2
20,7
27,0
42,3
66,2
108,4
169,5
214,5
264,9
420,4
678,2
1059,4
1282,3
1655,4
2077,0
2712,4
2
60
5,0
8,9
14,0
20,2
27,7
36,0
56,4
88,2
144,6
226,0
286,1
353,2
560,5
904,2
1412,5
1709,7
2207,2
2769,0
3616,5
3
90
7,6
13,4
21,0
30,4
41,5
54,0
84,6
132,4
216,8
339,0
429,1
529,8
840,8
1356,4
2118,8
2564,6
3310,8
4154,0
5424,8
4
120
10,0
17,8
28,0
40,4
55,3
72,0
112,8
176,4
289,2
452,0
572,2
706,4
1121,0
1808,4
2825,0
3419,4
4414,6
5538,0
7233,0
5
135
11,4
20,3
31,5
45,6
61,3
81,0
126,9
198,6
325,2
508,5
643,7
794,7
1261,2
2034,6
3178,2
3846,9
4966,2
6231,0
8137,0
maksymalne przeciwciśnienie
dla głowic stalowych[ MPa ]
100,0
100,0
70,0
55,0
40,0
31,0
20,0
12,5
7,8
5,0
5,0
3,2
2,0
1,2
0,8
0,65
0,5
0,4
0,3
Uwaga! Wydajność rzeczywista ok. 96% wydajności teoretycznej przy maksymalnym ciśnieniu
