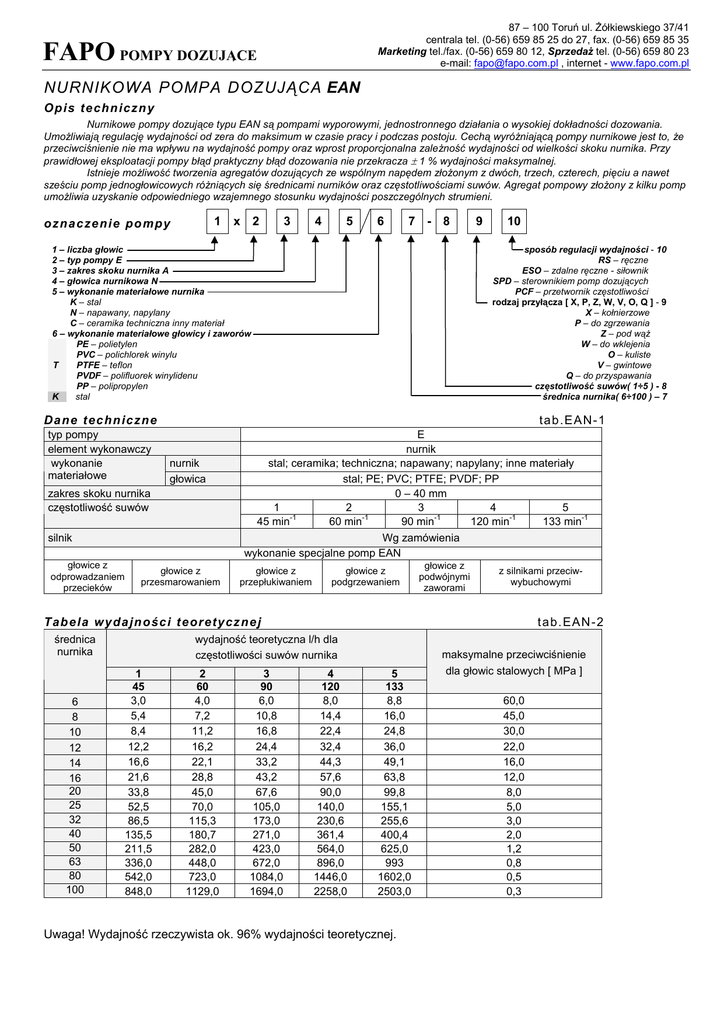

FAPO POMPY DOZUJĄCE
NURNIKOWA POMPA DOZUJĄCA EAN
O p is t echn iczn y
Nurnikowe pompy dozujące typu EAN są pompami wyporowymi, jednostronnego działania o wysokiej dokładności dozowania.
Umożliwiają regulację wydajności od zera do maksimum w czasie pracy i podczas postoju. Cechą wyróżniającą pompy nurnikowe jest to, że
przeciwciśnienie nie ma wpływu na wydajność pompy oraz wprost proporcjonalna zależność wydajności od wielkości skoku nurnika. Przy
prawidłowej eksploatacji pompy błąd praktyczny błąd dozowania nie przekracza ± 1 % wydajności maksymalnej.
Istnieje możliwość tworzenia agregatów dozujących ze wspólnym napędem złożonym z dwóch, trzech, czterech, pięciu a nawet
sześciu pomp jednogłowicowych różniących się średnicami nurników oraz częstotliwościami suwów. Agregat pompowy złożony z kilku pomp
umożliwia uzyskanie odpowiedniego wzajemnego stosunku wydajności poszczególnych strumieni.
1
oz na czen ie po mpy
x
2
3
4
5
6
7 - 8
1 – liczba głowic
2 – typ pompy E
3 – zakres skoku nurnika A
4 – głowica nurnikowa N
5 – wykonanie materiałowe nurnika
K – stal
N – napawany, napylany
C – ceramika techniczna inny materiał
6 – wykonanie materiałowe głowicy i zaworów
PE – polietylen
PVC – polichlorek winylu
PTFE – teflon
T
PVDF – polifluorek winylidenu
PP – polipropylen
K
stal
9
10
sposób regulacji wydajności - 10
RS – ręczne
ESO – zdalne ręczne - siłownik
SPD – sterownikiem pomp dozujących
PCF – przetwornik częstotliwości
rodzaj przyłącza [ X, P, Z, W, V, O, Q ] - 9
X – kołnierzowe
P – do zgrzewania
Z – pod wąż
W – do wklejenia
O – kuliste
V – gwintowe
Q – do przyspawania
częstotliwość suwów( 1÷5 ) - 8
średnica nurnika( 6÷100 ) – 7
D a ne t ec hn i czn e
typ pompy
element wykonawczy
wykonanie
materiałowe
tab.EAN-1
nurnik
głowica
zakres skoku nurnika
częstotliwość suwów
silnik
głowice z
odprowadzaniem
przecieków
E
nurnik
stal; ceramika; techniczna; napawany; napylany; inne materiały
stal; PE; PVC; PTFE; PVDF; PP
0 – 40 mm
1
2
3
4
5
-1
60 min-1
90 min-1
120 min-1
133 min-1
45 min
Wg zamówienia
wykonanie specjalne pomp EAN
głowice z
przesmarowaniem
głowice z
przepłukiwaniem
głowice z
podgrzewaniem
głowice z
podwójnymi
zaworami
z silnikami przeciwwybuchowymi
T ab e la w yd a jn ośc i t e or ety cz ne j
średnica
nurnika
6
8
10
12
14
16
20
25
32
40
50
63
80
100
tab.EAN -2
wydajność teoretyczna l/h dla
częstotliwości suwów nurnika
1
45
3,0
5,4
8,4
12,2
16,6
21,6
33,8
52,5
86,5
135,5
211,5
336,0
542,0
848,0
2
60
4,0
7,2
11,2
16,2
22,1
28,8
45,0
70,0
115,3
180,7
282,0
448,0
723,0
1129,0
3
90
6,0
10,8
16,8
24,4
33,2
43,2
67,6
105,0
173,0
271,0
423,0
672,0
1084,0
1694,0
4
120
8,0
14,4
22,4
32,4
44,3
57,6
90,0
140,0
230,6
361,4
564,0
896,0
1446,0
2258,0
5
133
8,8
16,0
24,8
36,0
49,1
63,8
99,8
155,1
255,6
400,4
625,0
993
1602,0
2503,0
Uwaga! Wydajność rzeczywista ok. 96% wydajności teoretycznej.
maksymalne przeciwciśnienie
dla głowic stalowych [ MPa ]
60,0
45,0
30,0
22,0
16,0
12,0
8,0
5,0
3,0
2,0
1,2
0,8
0,5
0,3
