PIECE WODNE BRUNNER

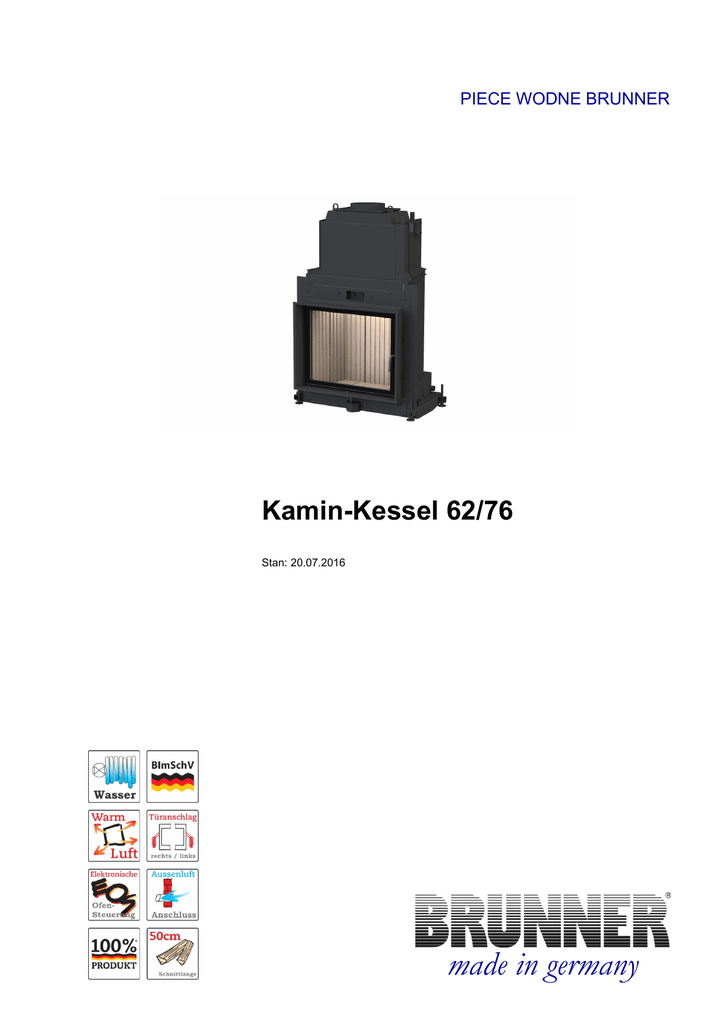

Kamin-Kessel 62/76
Stan: 20.07.2016
made in germany
Rysunki wymiarowe Kamin-Kessel 62/76
VL
RL
E
SVL
SRL
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
FTAS
TF1
TF2
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… drzwi uchylne, bez izolacji, z kątownikiem montażowym
VL
RL
E
SVL
SRL
FTAS
TF1
TF2
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… drzwi uchylne, bez izolacji, z ramą wykończeniową
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
RL
E
SVL
SRL
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
FTAS
TF1
TF2
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji, z ramą montażową 50 mm
VL
RL
E
SVL
SRL
FTAS
TF1
TF2
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji i z ramą montażową 70 mm
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
RL
E
SVL
SRL
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
FTAS
TF1
TF2
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji, z ramą wykończeniową
VL
RL
E
SVL
SRL
FTAS
TF1
TF2
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… z heatSTOP®
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Planowanie i montaż
Kamin-Kessel 62/76
Atest według
Wartości dla trybu użytkowania
EN 13229 W
moc znamionowa
Dane dotyczące sprawności
Znamionowa moc cieplna
Zużycie opału
Zużycie opału
Abgasmassenstrom
Temperatura na króćcu (przed podłączeniem)
Temperatura spalin za
sklepieniem stalowym
żeliwnym radiatorem (GNF 10)
krążkami akumulacyjnymi (MAS) 1)
wolnostojącą masą akumulacyjną
Kamienie kumulujące ciepło (MSS)
kotłem
Wymagane ciśnienie tłoczenia
Pobór powietrza do spalania
Przyłącze powietrza do spalania Ø
EN 13229 W
w praktyce
kW
kg/h
kW
g/s
°C
14
3,8
14,5
13
-
6,5
32
20
-
°C
°C
°C
°C
°C
°C
Pa
m³/h
mm
180
12
35
125
250
15
80
125
%
%
%
13 - 16 / - / 35
49 - 52
13 - 16 / - / 35
49 - 52
cm²
cm²
500 / - / 500 / - / -
500 / - / 500 / - / -
Min. odstępy paleniska
do termoizolacja
do podłogi w miejscu ustawienia
cm
cm
6
15
6
15
Izolacja cieplna bez kratek / z 3) kratkami wentylacyjnymi
Ściana zabudowana
Podłoga
Strop
Grubość przedmurówki dla ścian wymagających ochrony
cm
cm
cm
cm
10 / 7
0
13 / 10
10
10 / 7
0
13 / 10
10
Dane kotła
Maks. ciśnienie robocze
Maks. temperatura zasilania
Objętość wody
Przyłącza - zasilanie / powrót
bar
°C
litrów
cale
3
100
99
1
3
100
99
1
Ciężar
Wkład grzewczy + komora spalania
kg
2)
2)
Bilans energii cieplnej
Wkład grzewczy / dod. powierzchnia grzewcz
Promieniowanie przez szybę (pojedyncza / podwójna)
Kocioł
Przekroje kratek wentylacyjnych
Dopływ powietrza
Obieg powietrza
4)
spełnia wymóg wartości dopuszczalne dla
Niemcy / Austria / Szwajcaria / Norwegii
max 350 + 93
1.BImSchV (Stufe 2) / 15a BVG (2015) / LRV / -
1) Zalecana klapa do regulacji ciągu
2) Wartość orientacyjna. Do ustalenia na podstawie wykresu charakterystyki dla dostawionej masy akumulacyjnej lub do weis
3) Wartości przy podanych przekrojach; ściany pieca oddające ciepło
4) dla wkładu grzewczego / rury gazu grzewczego / metalowego radiatora
