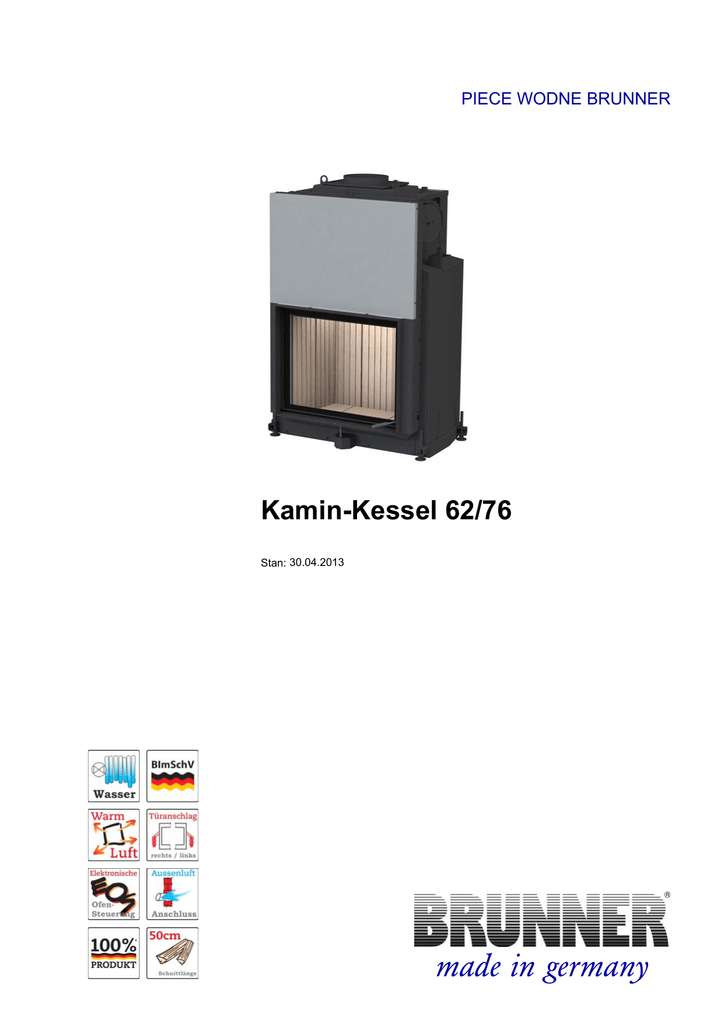

PIECE WODNE BRUNNER
Kamin-Kessel 62/76
Stan: 30.04.2013
made in germany
Rysunki wymiarowe Kamin-Kessel 62/76
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi uchylne, z izolacją i kątownikiem montażowym
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi uchylne, z izolacją i ramą wykończeniową
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi uchylne, bez izolacji, z kątownikiem montażowym
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi uchylne, bez izolacji, z ramą wykończeniową
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, z izolacją i ramą montażową 50 mm
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, z izolacją i ramą montażową 70 mm
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, z izolacją i ramą wykończeniową
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji, z ramą montażową 50 mm
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kamin-Kessel 62/76
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji i z ramą montażową 70 mm
VL
Zasilanie 1" GZ
RL
Powrót 1" GZ
E
Spust 1/2" GW
SVL
Zasilanie obiegu bezpiecz. 1" GZ
SRL
Powrót obiegu bezpiecz. 1" GZ
FTAS
Mufa na czujnik TAS 1/2" GW
TF1
Mufa na czujnik 1/2" GW
TF2
Mufa na czujnik 1/2" GW
… drzwi unoszone, bez izolacji, z ramą wykończeniową
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Planowanie i montaż
Kamin-Kessel 62/76
EN 13229 W
Atest według
Dane dotyczące sprawności
Znamionowa moc cieplna
Zużycie opału
Moc grzewcza paleniska
Masa przepływu spalin
Temperatura na króćcu (przed podłączeniem)
Temperatura spalin za
sklepieniem stalowym
żeliwnym radiatorem (GNF 10)
krążkami akumulacyjnymi (MAS) 1)
wolnostojącą masą akumulacyjną
Kamienie kumulujące ciepło (MSS)
kotłem
Wymagane ciśnienie tłoczenia
Pobór powietrza do spalania
Przyłącze powietrza do spalania Ø
2)
EN 13229 W
kW
kg/h
kW
g/s
°C
14
3,8
14,5
10,4
-
6,5
25
20
-
°C
°C
°C
°C
°C
°C
Pa
m³/h
mm
146
12
35
125
250
15
80
125
5 - 16 / - / 35
49 - 60
5 - 16 / - / 35
49 - 60
Bilans energii cieplnej
Wkład grzewczy / dod. powierzchnia grzewcza
Promieniowanie przez szybę (pojedyncza / podwójna)
Kocioł
%
%
%
Przekroje kratek dla maks. wydajności konwekcji
Dopływ powietrza
Obieg powietrza
cm²
cm²
500
500
500
500
Odstępy dla komory pieca
Odstęp do ściany komory pieca
Odstęp do podłogi
cm
cm
6
15
6
15
cm
cm
cm
10 / 7
0
13 / 10
10
10 / 7
0
13 / 10
10
3
100
99
1
3
100
99
1
Izolacja cieplna bez kratek / z 3) kratkami wentylacyjnymi
Ściana zabudowana
Podłoga
Strop
Grubość przedmurówki dla ścian wymagających ochrony
cm
Dane kotła
Maks. ciśnienie robocze
Maks. temperatura zasilania
Objętość wody
Przyłącza - zasilanie / powrót
bar
°C
litrów
cale
Ciężar
Wkład grzewczy + komora spalania
kg
spełnia wymóg wartości dopuszczalne dla
Niemcy / Austria / Szwajcaria / Norwegii
max 452 + 97
1.BImSchV (Stufe 2) / 15a BVG / LRV / -
1) Zalecana klapa do regulacji ciągu
2) Wartość orientacyjna, wymagane obliczenie
3) Wartości przy podanych przekrojach; ściany pieca oddające ciepło
