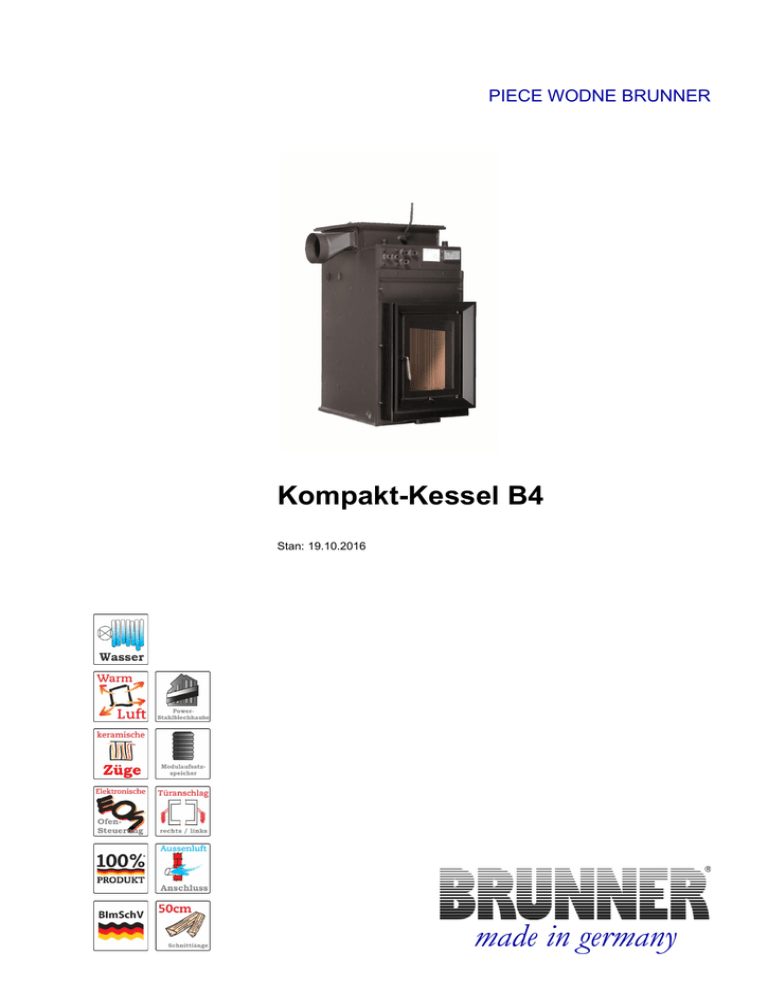

PIECE WODNE BRUNNER
Kompakt-Kessel B4
Stan: 19.10.2016
made in germany
Rysunki wymiarowe Kompakt-Kessel B4
VL
RL
E
SVL
SRL
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
FTAS
TF1
TF2
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… z ramą stalową i bocznym króćcem
VL
RL
E
SVL
SRL
FTAS
TF1
TF2
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… ze stalowym frontem i sklepieniem stalowym Power
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kompakt-Kessel B4
VL
RL
E
SVL
SRL
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
FTAS
TF1
TF2
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… z ramą żeliwną i krążkami akumulacyjnymi
VL
RL
E
SVL
SRL
FTAS
TF1
TF2
Zasilanie 1" GZ
Powrót 1" GZ
Spust 1/2" GW
Zasilanie obiegu bezpiecz. 1" GZ
Powrót obiegu bezpiecz. 1" GZ
Mufa na czujnik TAS 1/2" GW
Mufa na czujnik 1/2" GW
Mufa na czujnik 1/2" GW
… z żeliwnym frontem i pionowym króćcem
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Rysunki wymiarowe Kompakt-Kessel B4
… charakterystyka dla dostawionej masy akumulacyjnej
Rysunki potrzebne do planowania można znaleźć w programie PalleteCAD. Aktualne rysunki wymiarowe na stronie www.brunner.de
Ramy / warianty frontów są oznaczone kolorami.
Planowanie i montaż
Kompakt-Kessel B4
Atest według
Wartości dla trybu użytkowania
EN 13229 W
moc znamionowa
Dane dotyczące sprawności
Znamionowa moc cieplna
Zużycie opału
Zużycie opału
Abgasmassenstrom
Temperatura na króćcu (przed podłączeniem)
Temperatura spalin za
sklepieniem stalowym
żeliwnym radiatorem (GNF 10)
6 x krążkami akumulacyjnymi (MAS) 1)
2,5 m wolnostojącą masą akumulacyjną
1,7 m Kamienie kumulujące ciepło (MSS)
kotłem
Wymagane ciśnienie tłoczenia
Pobór powietrza do spalania
Przyłącze powietrza do spalania Ø
EN 13229 W
w praktyce
kW
kg/h
kW
g/s
°C
14,5
3,8
16,5
14,5
210
8
32
28
280
°C
°C
°C
°C
°C
°C
Pa
m³/h
mm
130
125
12
35
125
210
200
180
180
15
80
125
10 / 25
- / 10
55
10 / 25
- / 10
55
cm²
cm²
200 / 200 / 400
200 / 200 / 400
200 / 200 / 400
200 / 200 / 400
Min. odstępy paleniska
do termoizolacja
do podłogi w miejscu ustawienia
cm
cm
6
15
6
15
Izolacja cieplna bez kratek / z 3) kratkami wentylacyjnymi
Ściana zabudowana
Podłoga
Strop
Grubość przedmurówki dla ścian wymagających ochrony
cm
cm
cm
cm
12 / 8
0/0
25 / 18
10
12 / 8
0/0
25 / 18
10
Dane kotła
Maks. ciśnienie robocze
Maks. temperatura zasilania
Objętość wody
Przyłącza - zasilanie / powrót
bar
°C
litrów
cale
3
100
71
1
3
100
71
1
2)
2)
Bilans energii cieplnej
Wkład grzewczy / dod. powierzchnia grzewcza
Promieniowanie przez szybę (pojedyncza / podwójna)
Kocioł
Przekroje kratek wentylacyjnych
Dopływ powietrza
Obieg powietrza
Ciężar
Wkład grzewczy + komora spalania
%
%
%
4)
5)
kg
spełnia wymóg wartości dopuszczalne dla
Niemcy / Austria / Szwajcaria / Norwegii
243 + 98
1.BImSchV (Stufe 2) / 15a BVG (2015) / - / -
1) Zalecana klapa do regulacji ciągu
2) Wartość orientacyjna. Do ustalenia na podstawie wykresu charakterystyki dla dostawionej masy akumulacyjnej lub do weis
3) Wartości przy podanych przekrojach; ściany pieca oddające ciepło
4) dla wkładu grzewczego / rury gazu grzewczego / metalowego radiatora
5) Wkład grzewczy = korpus + wymiennik nasadowy
Ulrich Brunner GmbH
Zellhuber Ring 17 -18
D-84307 Eggenfelden
Telefon: +49 / (0)87 21 / 7 71-0
Telefax: +49 / (0)87 21 / 7 71-100
[email protected] | www.brunner.eu
Produkty firmy BRUNNER są oferowane i sprzedawane wyłącznie poprzez sieć zakładów zduńskich.
Zastrzega się możliwość pomyłek, jak również zmian technicznych i asortymentowych.
(10/16)
