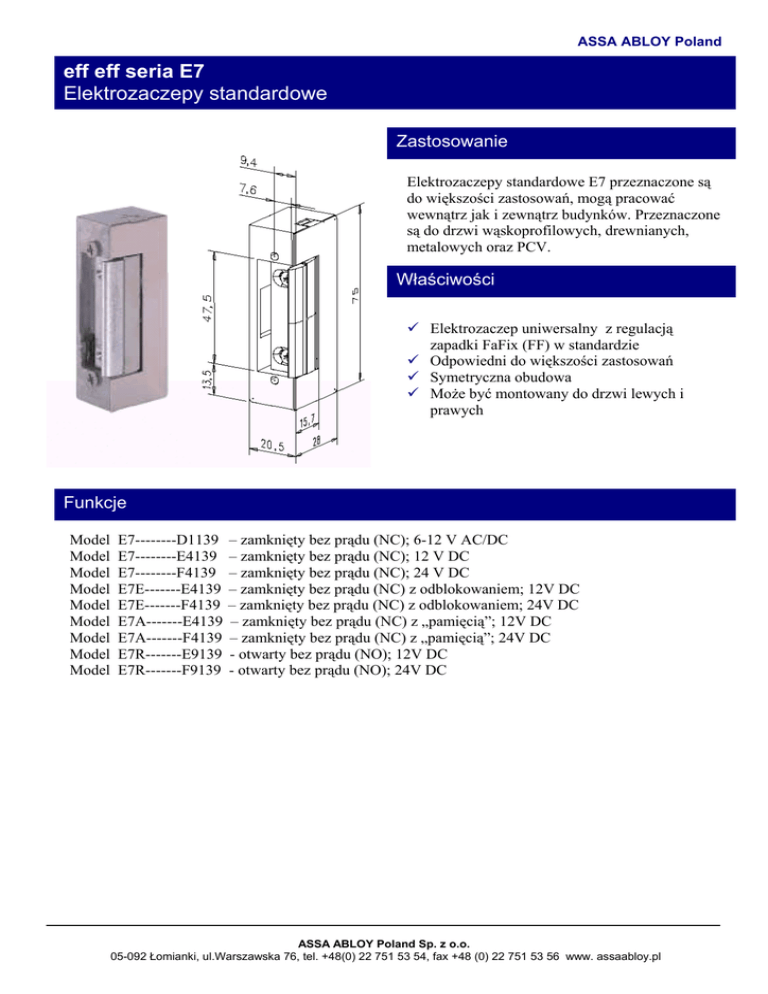

Standardowe seria E7

ASSA ABLOY Poland
eff eff seria E7
Elektrozaczepy standardowe
Zastosowanie
Elektrozaczepy standardowe E7 przeznaczone są
do większości zastosowań, mogą pracować
wewnątrz jak i zewnątrz budynków. Przeznaczone
są do drzwi wąskoprofilowych, drewnianych,
metalowych oraz PCV.
Właściwości
Elektrozaczep uniwersalny z regulacją
zapadki FaFix (FF) w standardzie
Odpowiedni do większości zastosowań
Symetryczna obudowa
Może być montowany do drzwi lewych i
prawych
Funkcje
Model
Model
Model
Model
Model
Model
Model
Model
Model
E7--------D1139
E7--------E4139
E7--------F4139
E7E-------E4139
E7E-------F4139
E7A-------E4139
E7A-------F4139
E7R-------E9139
E7R-------F9139
– zamknięty bez prądu (NC); 6-12 V AC/DC
– zamknięty bez prądu (NC); 12 V DC
– zamknięty bez prądu (NC); 24 V DC
– zamknięty bez prądu (NC) z odblokowaniem; 12V DC
– zamknięty bez prądu (NC) z odblokowaniem; 24V DC
– zamknięty bez prądu (NC) z „pamięcią”; 12V DC
– zamknięty bez prądu (NC) z „pamięcią”; 24V DC
- otwarty bez prądu (NO); 12V DC
- otwarty bez prądu (NO); 24V DC
ASSA ABLOY Poland Sp. z o.o.
05-092 Łomianki, ul.Warszawska 76, tel. +48(0) 22 751 53 54, fax +48 (0) 22 751 53 56 www. assaabloy.pl
ASSA ABLOY Poland
eff eff seria E7
Elektrozaczepy standardowe
Parametry Techniczne
Cechy
Odporność mechaniczna
3500N
Materiał: obudowa/zapadka/fafix cynk/cynk/cynk
Zakres temperatur otoczenia
-15oC do +40 oC
D1(6-12V)
D1(6-12V)
E4 (12V DC)
F4 (24V DC)
E9 (12V DC rewersyjny)
F9 (24V DC rewersyjny)
6V
12V
12V±1V
24V±2V
12V±1V
24V±2V
9,1
9,1
44,0
200,0
51,0
160,0
550
1100
630
1200
260
115
225
140
660
1300
270
120
235
150
80
150
Maksymalny nacisk
wstępny N przy DC
stabilizowane
Maksymalny nacisk
wstępny N przy DC
Maksymalny nacisk
wstępny N przy AC
DC-Pobór prądu w mA
DC-Pobór prądu w mA
AC- Pobór prądu w mA
Rezystancja w Ω
Typ cewki
Napięcie zasilania
Parametry elektryczne przy 20 oC
80
90
30
20
10
10
Akcesoria
-------02135-01
-------02140-01
-------06601-04
-------06601-05
-------06635-04
-------06635-05
-------06640-04
-------06640-05
-------09701-01
-------10640-01
-------13735-01
-------39135-04
-------39135-05
Blacha zaczepowa płaska długa; stal nierdzewna; uniwersalna
Blacha zaczepowa płaska długa; ocynkowana,; uniwersalna
Blacha zaczepowa kątowa długa; żółta; lewa
Blacha zaczepowa kątowa długa; żółta; prawa
Blacha zaczepowa kątowa długa; stal nierdzewna; lewa
Blacha zaczepowa kątowa długa; stal nierdzewna; prawa
Blacha zaczepowa kątowa długa; ocynkowana; lewa
Blacha zaczepowa kątowa długa; ocynkowana; prawa
Blacha zaczepowa kątowa krótka; żółta; uniwersalna
Blacha zaczepowa płaska krótka; ocynkowana; uniwersalna
Blacha zaczepowa kątowa krótka; stal nierdzewna; uniwersalna
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; lewa
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; prawa
ASSA ABLOY Poland Sp. z o.o.
05-092 Łomianki, ul.Warszawska 76, tel. +48(0) 22 751 53 54, fax +48 (0) 22 751 53 56 www. assaabloy.pl
10
50
10
10
10
10
