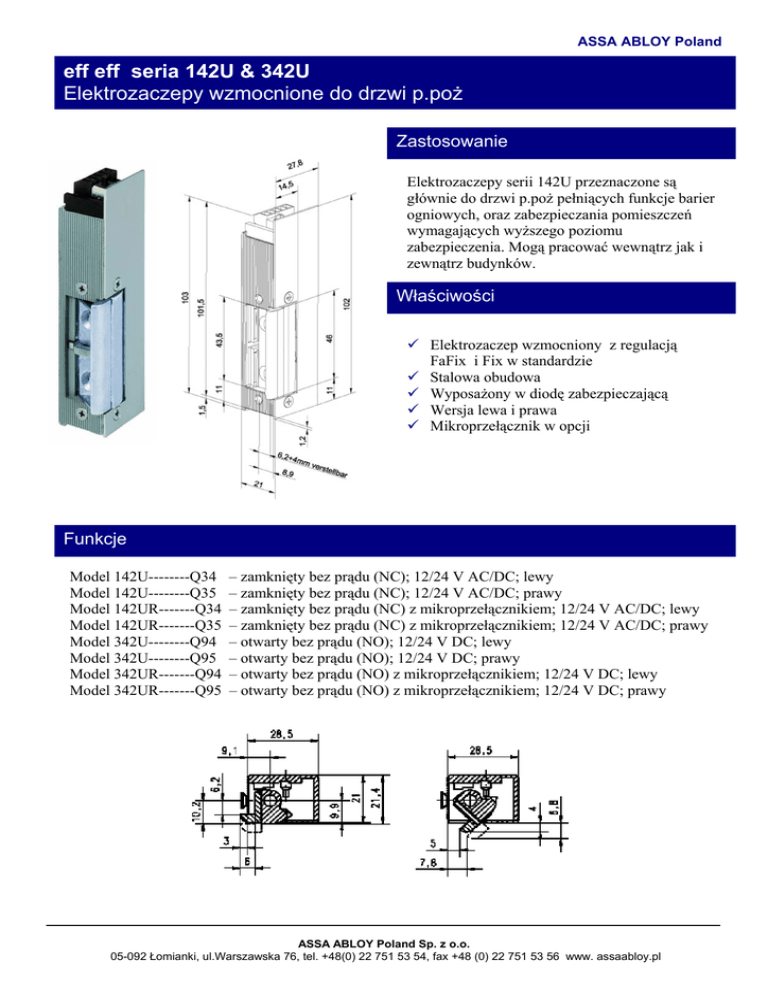

Seria 142U - Protect Zamki

ASSA ABLOY Poland
eff eff seria 142U & 342U
Elektrozaczepy wzmocnione do drzwi p.poż
Zastosowanie
Elektrozaczepy serii 142U przeznaczone są
głównie do drzwi p.poż pełniących funkcje barier
ogniowych, oraz zabezpieczania pomieszczeń
wymagających wyższego poziomu
zabezpieczenia. Mogą pracować wewnątrz jak i
zewnątrz budynków.
Właściwości
Elektrozaczep wzmocniony z regulacją
FaFix i Fix w standardzie
Stalowa obudowa
Wyposażony w diodę zabezpieczającą
Wersja lewa i prawa
Mikroprzełącznik w opcji
Funkcje
Model 142U--------Q34
Model 142U--------Q35
Model 142UR-------Q34
Model 142UR-------Q35
Model 342U--------Q94
Model 342U--------Q95
Model 342UR-------Q94
Model 342UR-------Q95
– zamknięty bez prądu (NC); 12/24 V AC/DC; lewy
– zamknięty bez prądu (NC); 12/24 V AC/DC; prawy
– zamknięty bez prądu (NC) z mikroprzełącznikiem; 12/24 V AC/DC; lewy
– zamknięty bez prądu (NC) z mikroprzełącznikiem; 12/24 V AC/DC; prawy
– otwarty bez prądu (NO); 12/24 V DC; lewy
– otwarty bez prądu (NO); 12/24 V DC; prawy
– otwarty bez prądu (NO) z mikroprzełącznikiem; 12/24 V DC; lewy
– otwarty bez prądu (NO) z mikroprzełącznikiem; 12/24 V DC; prawy
ASSA ABLOY Poland Sp. z o.o.
05-092 Łomianki, ul.Warszawska 76, tel. +48(0) 22 751 53 54, fax +48 (0) 22 751 53 56 www. assaabloy.pl
ASSA ABLOY Poland
eff eff seria 142U & 342U
Elektrozaczepy wzmocnione do drzwi p.poż
Parametry Techniczne
Cechy
Odporność mechaniczna
6500N
Materiał: obudowa/zapadka/fafix stal/stal/stal
Zakres temperatur otoczenia
-15oC do +40 oC
Q3 (12V )
Q3 (24V)
Q9 (12V rewersyjny)
Q9 (24V rewersyjny)
12V±1V
24V±2V
12V±1V
24V±2V
60
240
60
240
130
70
200
100
200
100
50
50
Maksymalny nacisk
wstępny N przy DC
Maksymalny nacisk
wstępny N przy AC
DC-Pobór prądu w mA
AC- Pobór prądu w mA
Rezystancja w Ω
Typ cewki
Napięcie zasilania
Parametry elektryczne przy 20 oC
10
10
10
10
Akcesoria
-------03335-04
-------03335-05
-------05135-04
-------05135-05
-------06601-04
-------06601-05
-------06635-04
-------06635-05
-------12035-01
-------13735-01
-------39135-04
-------39135-05
Blacha zaczepowa płaska długa z osłoną zapadki; stal nierdzewna; lewa
Blacha zaczepowa płaska długa z osłoną zapadki; stal nierdzewna; prawa
Blacha zaczepowa płaska długa; stal nierdzewna; lewa
Blacha zaczepowa płaska długa; stal nierdzewna; prawa
Blacha zaczepowa kątowa długa; żółta; lewa
Blacha zaczepowa kątowa długa; żółta; prawa
Blacha zaczepowa kątowa długa; stal nierdzewna; lewa
Blacha zaczepowa kątowa długa; stal nierdzewna; prawa
Blacha zaczepowa płaska krótka; ocynkowana; uniwersalna
Blacha zaczepowa kątowa krótka; stal nierdzewna; uniwersalna
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; lewa
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; prawa
