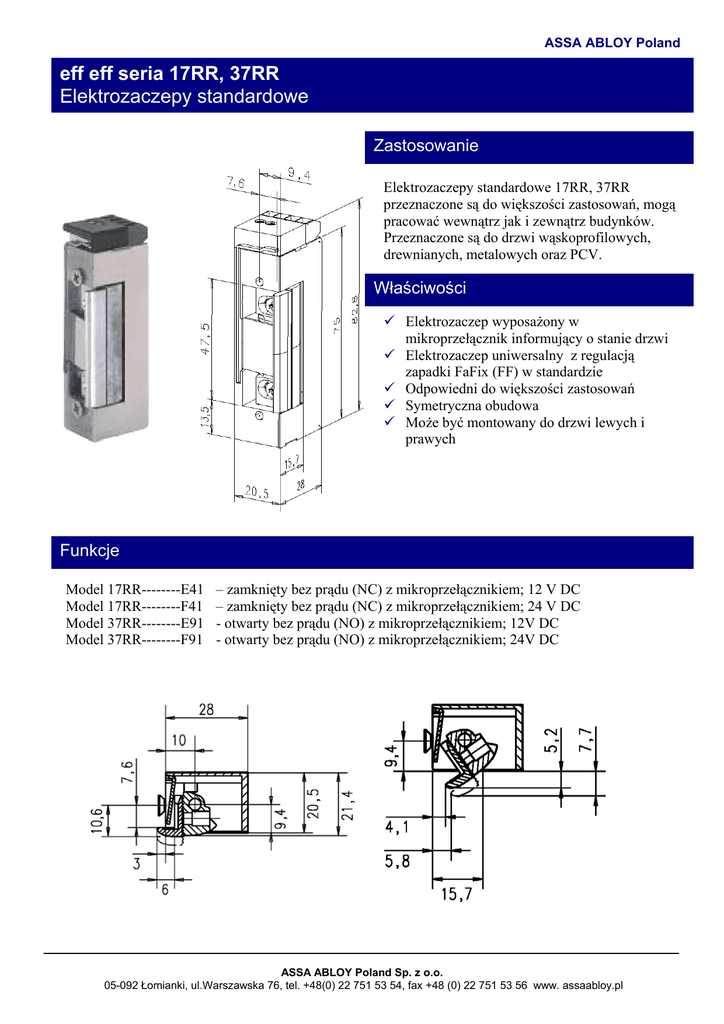

Elektrozaczep 17RR

ASSA ABLOY Poland
eff eff seria 17RR, 37RR
Elektrozaczepy standardowe
Zastosowanie
Elektrozaczepy standardowe 17RR, 37RR
przeznaczone są do większości zastosowań, mogą
pracować wewnątrz jak i zewnątrz budynków.
Przeznaczone są do drzwi wąskoprofilowych,
drewnianych, metalowych oraz PCV.
Właściwości
Elektrozaczep wyposażony w
mikroprzełącznik informujący o stanie drzwi
Elektrozaczep uniwersalny z regulacją
zapadki FaFix (FF) w standardzie
Odpowiedni do większości zastosowań
Symetryczna obudowa
Może być montowany do drzwi lewych i
prawych
Funkcje
Model 17RR--------E41
Model 17RR--------F41
Model 37RR--------E91
Model 37RR--------F91
– zamknięty bez prądu (NC) z mikroprzełącznikiem; 12 V DC
– zamknięty bez prądu (NC) z mikroprzełącznikiem; 24 V DC
- otwarty bez prądu (NO) z mikroprzełącznikiem; 12V DC
- otwarty bez prądu (NO) z mikroprzełącznikiem; 24V DC
ASSA ABLOY Poland Sp. z o.o.
05-092 Łomianki, ul.Warszawska 76, tel. +48(0) 22 751 53 54, fax +48 (0) 22 751 53 56 www. assaabloy.pl
ASSA ABLOY Poland
eff eff seria 17RR, 37RR
Elektrozaczepy standardowe
Parametry Techniczne
Cechy
Odporność mechaniczna
3500N
Materiał: obudowa/zapadka/fafix cynk/cynk/mosiądz
Zakres temperatur otoczenia
-15oC do +40 oC
E4 12V DC
F4 24V DC
E9 12V DC (rewersyjny)
F9 24V DC (rewersyjny)
12V±1V
24V±2V
12V±1V
24V±2V
44,0
200,0
51,0
160,0
260
115
225
140
270
120
235
150
30
20
10
10
Maksymalny nacisk
wstępny N przy DC
stabilizowane
Maksymalny nacisk
wstępny N przy DC
DC- stabilizowane
Pobór prądu w mA
DC-Pobór prądu w mA
Rezystancja w Ω
Typ cewki
Napięcie zasilania
Parametry elektryczne przy 20 oC
10
10
10
10
Akcesoria
-------02135-01
-------02140-01
-------03335-04
-------03335-05
-------06601-04
-------06601-05
-------06635-04
-------06635-05
-------06640-04
-------06640-05
-------09640-01
-------09701-01
-------13735-01
-------16501-04
-------16501-05
-------16535-04
-------16535-05
-------39135-04
-------39135-05
Blacha zaczepowa płaska długa; stal nierdzewna; uniwersalna
Blacha zaczepowa płaska długa; ocynkowana,; uniwersalna
Blacha zaczepowa płaska długa z osłoną; stal nierdzewna; lewa
Blacha zaczepowa płaska długa z osłoną; stal nierdzewna; prawa
Blacha zaczepowa kątowa długa; żółta; lewa
Blacha zaczepowa kątowa długa; żółta; prawa
Blacha zaczepowa kątowa długa; stal nierdzewna; lewa
Blacha zaczepowa kątowa długa; stal nierdzewna; prawa
Blacha zaczepowa kątowa długa; ocynkowana; lewa
Blacha zaczepowa kątowa długa; ocynkowana; prawa
Blacha zaczepowa płaska krótka; ocynkowana; uniwersalna
Blacha zaczepowa kątowa krótka; żółta; uniwersalna
Blacha zaczepowa kątowa krótka; stal nierdzewna; uniwersalna
Blacha zaczepowa z wyślizgiem długa; żółta; lewa
Blacha zaczepowa z wyślizgiem długa; żółta; prawa
Blacha zaczepowa z wyślizgiem długa; stal nierdzewna; lewa
Blacha zaczepowa z wyślizgiem długa; stal nierdzewna; prawa
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; lewa
Blacha zaczepowa o przekroju „U” długa; stal nierdzewna; prawa
