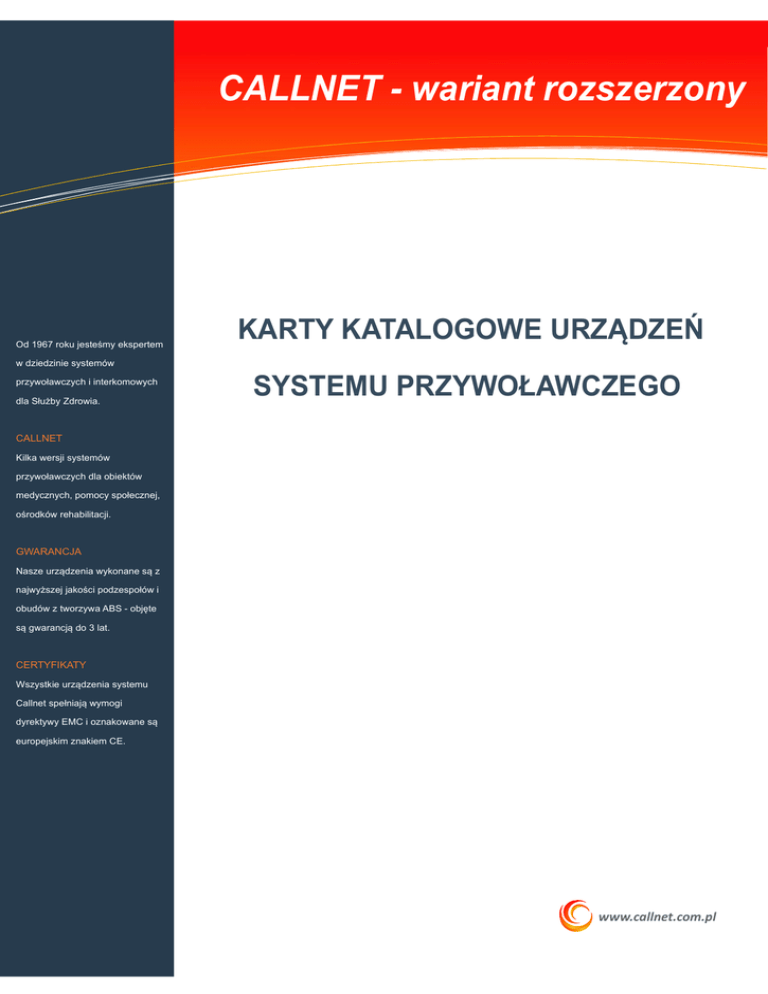

CALLNET - wariant rozszerzony

Transkrypt

Od 1967 roku jesteśmy ekspertem
KARTY KATALOGOWE URZĄDZEŃ
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
SYSTEMU PRZYWOŁAWCZEGO
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
www.callnet.com.pl
Przykład realizacji systemu przywoławczego
Sanitariat
Sala chorych z sanitariatem
Sala chorych
Sala chorych
Urządzenia systemu Callnet:
PS-24
- panel sygnalizacyjny PS24(PS12)
PS-A
- panele sygnalizacji PS-A/PK-ASO
- panele kasujące PK-ASO
- lampy sygnalizacyjne LS-O
- przyciski przywoławcze
- manipulatory przywoławcze MP-A
PS-A
PS-A
PS-24
- układ oprawy UO
- panele pociągowe
- opcjonalny komputer PC
CALLNET
Pokój pobytu dziennego
Dyżurka lekarska
Pokój socjalny
Dyżurka pielęgniarek
CHARAKTERYSTYKA:
- MAKSYMALNY zestaw funkcji użytkowych: wezwania, alarm, obecność, przekazywanie zgłoszeń,
- sygnalizacja z sal chorych zgodna z dyrektywami normy DIN 0834:
- czerwony kolor i sygnał akustyczny dla wezwań od pacjentów,
- kasowanie wezwań wyłącznie po przybyciu pielęgniarki do sali,
- czerwony kolor i sygnał akustyczny, najwyższy priorytet dla alarmów włączanych przez personel,
- zielony kolor dla sygnalizacji obecności pielęgniarki w sali,
- akustyczne przekazywanie wszystkich zgłoszeń z oddziału do panelu w każdej sali,
- diodowe, dwukolorowe lampy sygnalizacyjne w korytarzu,
- wielofunkcyjne panele kasujące w salach i sanitariatach,
- manipulatory przy łóżkach pacjentów w salach,
- przyciski przywoławcze typowego osprzętu elektrycznego lub panele pociągowe w sanitariatach,
- 12- lub 24-numerowa centralka w dyżurce personelu,
- dodatkowe sygnalizatory akustyczne w pomieszczeniach socjalnych personelu,
- opcja komputerowej wizualizacji i archiwizacji zdarzeń z powiadamianiem SMS.
GWARANCJA
CERTYFIKATY
FUNKCJONOWANIE:
System Callnet w wariancie rozszerzonym umożliwia pacjentom wezwanie pomocy z sal (manipulatory
przywoławcze), sanitariatów (panele pociągowe lub przyciski przywoławcze) oraz pomieszczeń pobytu dziennego
- potwierdzeniem zarejestrowania wezwania jest krótki sygnał akustyczny oraz diody świecące WEZWANIE
w panelu kasującym w pomieszczeniu.
Aktywacja wezwania powoduje zapalenie w korytarzu nad drzwiami pomieszczenia lampy sygnalizacyjnej
(kolor czerwony) oraz włączenie sygnalizacji w dyżurce personelu w centrali PS-12/24 optycznie (numer
pomieszczenia) oraz akustycznie.Możliwe jest również przekazywanie informacji o wezwaniach za pomocą
paneli akustycznych PS-A/PK-ASO do dodatkowych pomieszczeń socjalnych personelu pielęgniarskiego oraz dyżurek
lekarskich (WYŁĄCZNIE alarmy).
Oprócz standardowej funkcji rejestracji i kasowania wezwań od pacjentów, specjalna wersja paneli kasujących
PK-ASO pozwala na włączenie przez pielęgniarkę ALARMU z najwyższym priorytetem (czasowo blokuje wezwania
od pacjentów), sygnalizowanego również w dyżurce lekarskiej. W przypadku konieczności dłuższego pobytu
pielęgniarki w sali chorych, możliwe jest aktywowanie funkcji OBECNOŚĆ, która nie tylko pozwala na łatwą
lokalizację miejsca jej pobytu (zielona lampa sygnalizacyjna w korytarzu), ale zapewnia akustyczne przekazywanie
wszystkich zgłoszeń z oddziału do tej sali.
www.callnet.com.pl
Lampa sygnalizacyjna LS-O
CALLNET
ZASTOSOWANIE:
GWARANCJA
Dwukolorowa lampa sygnalizacyjna LS-O instalowana jest nad drzwiami pomieszczeń
w korytarzu i sygnalizuje optycznie oraz akustycznie (opcjonalnie) wezwania od pacjentów
oraz alarmy z sal chorych i sanitariatów. Umożliwia dodatkowo lokalizację pielęgniarki
dzięki optycznej sygnalizacji obecności kolorem zielonym.
DANE TECHNICZNE:
CERTYFIKATY
Gabaryty: fi-110mmx38mm, nachylona pod kątem ok. 30 stopni do podłoża.
Obudowa natynkowa z tworzywa ABS, pokryta folią poliestrową.
Matryce czerwonych i zielonych diod świecących.
Sygnalizator akustyczny z możliwością wyłączenia sygnału.
Napięcie robocze: 12V DC.
MONTAŻ:
W korytarzu, 10-20 cm nad drzwiami pomieszczeń.
Połączenie przewodowe do panelu kasującego PK-ASO w pomieszczeniu.
Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej.
FUNKCJONOWANIE:
Lampa LS-O sygnalizuje w korytarzu oddziału wezwania oraz alarmy świeceniem matrycy czerwonych
diod świecących - wezwania alarmowe o najwyższym priorytecie czasowo blokują standardowe wezwania
od pacjentów w innych lampach. Obecność personelu sygnalizowana jest zielonymi diodami.
UWAGI:
Kilka lamp LS-O może zostać dołączonych do jednej lampy grupowej LS-O, sygnalizującej wezwanie
z grupy pomieszczeń.
www.callnet.com.pl
Panel kasujący PK-ASO
CALLNET
ZASTOSOWANIE:
GWARANCJA
Panel kasujący PK-ASO instalowany jest wewnątrz pomieszczeń przy drzwiach wejściowych
i realizuje kilka funkcji w systemie przywoławczym:
- optyczne i akustyczne (opcja - krótki sygnał) potwierdzenie przyjęcia wezwania dla pacjentów,
- kasowanie wezwań przez personel.
- włączenie przez pielęgniarkę ALARMU z najwyższym priorytetem w nagłych sytuacjach,
gdy potrzebna jest dodatkowa pomoc oraz interwencja lekarza.
- sygnalizacja dłuższej obecności pielęgniarki w pomieszczeniu.
- akustyczne przekazywanie wezwań z całego oddziału.
DANE TECHNICZNE:
CERTYFIKATY
Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią klawiaturową poliestrową.
Przyciski: KASOWANIE, OBECNOŚĆ, ALARM.
Diody świecące sygnalizująca WEZWANIE oraz diody potwierdzające włączenie funkcji OBECNOŚĆ i ALARM.
MONTAŻ:
W salach i sanitariatach przy drzwiach wejściowych wewnątrz pomieszczenia, ok. 130-150 cm nad podłogą.
Połączenie przewodowe do panelu sygnalizacyjnego PS12 lub PS24 w dyżurce pielęgniarskiej.
FUNKCJONOWANIE:
Panel PK-ASO rejestruje wezwania z urządzeń końcowych pacjentów, przekazując je do paneli
sygnalizacyjnych w dyżurce personelu oraz zapalając czerwoną matrycę diod świecących w lampie LS-O.
Przyjęcie wezwania potwierdzane jest dodatkowo krótkim sygnałem akustycznym oraz mocnym świeceniem
czerwonych diod WEZWANIE w panelu.
Po przybyciu pielęgniarki do pomieszczenia, skasowania zgłoszenia dokonuje się przyciskiem KASOWANIE.
W sytuacjach, gdy stan pacjenta jest tak ciężki, że konieczna jest dodatkowa pomoc personelu i lekarza,
nie opuszczając sali pielęgniarka może włączyć alarm przyciskiem ALARM - czasowo zablokowane zostają
wszystkie inne wezwania w oddziale i włączona zostaje sygnalizacja alarmu z najwyższym priorytetem.
W razie konieczności dłuższego pobytu pielęgniarki w sali, przycisk OBECNOŚĆ pozwala nie tylko na łatwą jej
lokalizację poprzez zapalenie zielonej matrycy w lampie sygnalizacyjnej, ale również powoduje akustyczne
sygnalizowanie wszystkich zgłoszeń w oddziale.
www.callnet.com.pl
CALLNET - osprzęt MODERN
Łącznik pociągowy WŁP
CALLNET
ZASTOSOWANIE:
GWARANCJA
CERTYFIKATY
Wtynkowy łącznik pociągowy WŁP instalowany jest wewnątrz sanitariatów (szczególnie
przy wannach i natryskach) i przeznaczony jest do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Gabaryty: 90x90mm, z ramką pojedynczą, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
Obciążnik z piktogramem oraz sznur ok.170cm.
Dodatkowa naklejka żelowa "WEZWANIE” na glazurę.
MONTAŻ:
W sanitariatach przy wannach i natryskach, ok. 210-230 cm nad podłogą.
Dołączany do panelu PK-ASO.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm.
FUNKCJONOWANIE:
Łącznik pociągowy jest źródłem wezwania dla pacjentów przebywających pod natryskami lub w wannach.
Pociągnięcie za obciążnik oznakowany dodatkową naklejką żelową WEZWANIE, aktywuje wezwanie
zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem lampy nad drzwiami
sanitariatu oraz w centralce w dyżurce personelu.
Ponieważ łączniki instalowane są na dużej wysokości, można je również wykorzystywać w kabinach WC
powyżej glazury, gdy utrudniony jest montaż przycisków przywoławczych.
www.callnet.com.pl
Przycisk przywoławczy WP
CALLNET
ZASTOSOWANIE:
GWARANCJA
Przycisk przywoławczy WP instalowany jest w salach chorych przy łóżkach oraz sanitariatach
i przeznaczony jest do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego oznakowany piktogramem żelowym
WEZWANIE z ramką pojedynczą.
Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
MONTAŻ:
CERTYFIKATY
W salach przy łóżkach oraz sanitariatach, ok. 80-90 cm nad podłogą, w zasięgu ręki pacjenta.
FUNKCJONOWANIE:
Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie.
Wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem
lampy oraz w centralce w dyżurce personelu.
www.callnet.com.pl
Gniazdo manipulatora RJ14.
CALLNET
ZASTOSOWANIE:
GWARANCJA
Gniazda manipulatorów RJ14 instalowane są w salach chorych przy łóżkach i przeznaczone
dla manipulatorów przywoławczych do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Gniazdo RJ14 typu 6p4c (moduł zaciskowy beznarzędziowy), z ramką pojedynczą.
Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
MONTAŻ:
CERTYFIKATY
W salach przy łóżkach, ok. 80-90 cm nad podłogą.
FUNKCJONOWANIE:
Gniazdo manipulatora umożliwia jego podłączenie dla pacjentów, gdy wymagane jest aby źródło przywołania
znajdowało się w zasięgu ręki pacjenta.
UWAGI:
Zastosowanie innych gniazd RJ dla manipulatorów niż zalecane z serii STANDARD lub MODERN
może spowodować niewłaściwe funkcjonowanie manipulatorów przywoławczych !
www.callnet.com.pl
Przycisk przywoławczy i gniazdo manipulatora WPG
CALLNET
ZASTOSOWANIE:
GWARANCJA
Przycisk przywoławczy i gniazdo manipulatora WPG instalowane są w salach chorych przy
łóżkach i przeznaczone do wezwania pomocy przez pacjentów. W sytuacjach ciężkiego stanu
pacjenta, istnieje możliwość okresowego wetknięcia do gniazda manipulatora przywoławczego
na giętkim przewodzie, ułatwiającego pacjentowi wezwanie pomocy.
DANE TECHNICZNE:
Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego, oznakowany piktogramem żelowym
WEZWANIE oraz gniazdo RJ14 typu 6p4c (moduł zaciskowy beznarzędziowy) w ramce podwójnej poziomej.
Gabaryty: 162x90mm, wersja wtynkowa do DWÓCH puszek instalacyjnych zespolonych fi.60mm
Kolor: BIAŁY.
MONTAŻ:
CERTYFIKATY
W salach przy łóżkach, ok. 80-90 cm nad podłogą, w zasięgu ręki pacjenta.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w DWÓCH puszkach wtynkowych zespolonych
fi. 60mm (dla typowego osprzętu elektrycznego w podwójnej ramce poziomej).
FUNKCJONOWANIE:
Przycisk przywoławczy jest podstawowym źródłem przywołania i umożliwia pacjentom wezwanie pomocy
przez chwilowe jego wciśnięcie. Gniazdo manipulatora umożliwia okresowe jego podłączenie dla pacjentów
w cięższym stanie, gdy wymagane jest aby źródło przywołania znajdowało się w zasięgu ręki pacjenta.
Zestaw przywoławczy umożliwia inwestorom oszczędną realizację systemu przywoławczego i wyposażenie
w manipulatory tylko wybranych stanowisk łóżkowych i tylko na niezbędny okres czasu.
UWAGI:
Zastosowanie innych gniazd RJ dla manipulatorów niż zalecane z serii STANDARD lub MODERN
może spowodować niewłaściwe funkcjonowanie manipulatorów przywoławczych !
www.callnet.com.pl
Manipulator przywoławczy MP-A
CALLNET
ZASTOSOWANIE:
GWARANCJA
Manipulator przywoławczy MP-A instalowany jest w salach chorych przy łóżkach
i przeznaczony jest do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Gabaryty: 95x45/30x24mm, obudowa z tworzywa ABS pokryta folią poliestrową.
W komplecie wieszak ścienny.
Przycisk WEZWANIE, przewód giętki ok.2 m zakończony wtykiem RJ11 typu 6p4c.
Wbudowany akustyczny sygnalizator potwierdzenia wezwania.
MONTAŻ:
CERTYFIKATY
W salach przy łóżkach - gniazdo RJ14 osadzone ok. 30-40 cm nad podłogą.
Połączenie przewodowe z gniazda do panelu kasującego PK-ASO.
Urządzenie wymaga gniazda RJ14 typu 6p4c wersji WTYNKOWEJ - wypust instalacji w puszcze
wtynkowej fi.60mm.
FUNKCJONOWANIE:
Manipulator przywoławczy MP-A umożliwia wezwanie pomocy pacjentom z sal chorych. Giętki przewód
pozwala na umieszczenie urządzenia w zasięgu ręki chorego lub odwieszenie na wieszaku ściennym
przy łóżku.
. Chwilowe wciśnięcie przycisku WEZWANIE potwierdzone krótkim sygnałem akustycznym zostaje
zarejestrowane w panelu PK-ASO - sygnalizowane jest świeceniem lampy LS-O oraz w centralce w
dyżurce personelu.
UWAGI:
Dla urządzenia dostępne jest również gniazdo RJ14 typu 6p4c w wersji NATYNKOWEJ.
www.callnet.com.pl
Manipulator przywoławczy MP-OS
CALLNET
ZASTOSOWANIE:
Manipulator przywoławczy MP-OS instalowany jest w salach chorych przy łóżkach i przeznaczony
jest do wezwania pomocy przez pacjentów. Dodatkowy przełącznik umożliwia sterowanie
oświetleniem zestawu nadłóżkowego poprzez pośredniczący przekaźnik niskonapięciowy w zestawie.
DANE TECHNICZNE:
GWARANCJA
CERTYFIKATY
Gabaryty: 95x45/30x24mm, obudowa z tworzywa ABS pokryta folią poliestrową. W komplecie wieszak ścienny.
Przycisk WEZWANIE, przewód giętki ok.1,9m zakończony wtykiem RJ14 typu 6p4c.
Dodatkowy przełącznik bistabilny 12..24V/0,1A do sterowania przekaźnikiem oświetlenia w zestawie.
MONTAŻ:
W salach w zestawach nadłóżkowych - gniazdo RJ14 typu 6p4c.
Połączenie przewodowe z gniazda do panelu PK-ASO oraz do przekaźnika oświetlenia zestawu nadłóżkowego.
FUNKCJONOWANIE:
Manipulator przywoławczy MP-OS umożliwia wezwanie pomocy pacjentom z sal chorych. Giętki przewód
pozwala na umieszczenie urządzenia w zasięgu ręki chorego lub odwieszenie na wieszaku ściennym
przy łóżku. Chwilowe wciśnięcie przycisku WEZWANIE zostaje zarejestrowane w panelu PK-ASO (i potwierdzone
krótkim sygnałem akustycznym w panelu) - sygnalizowane jest świeceniem lampy LS-O w korytarzu oraz
w centralce w dyżurce personelu.
Dodatkowy przełącznik oświetlenia umożliwia pacjentom włączanie/wyłączanie oświetlenia w zestawie
nadłóżkowym, poprzez wbudowany w zestawie przekaźnik niskonapięciowy.
UWAGI:
Zastosowanie manipulatora wymaga wbudowania w zestaw ie nadłóżkowym niskonapięciowego
przekaźnika pośredniczącego 12..24V/0,1A dla sterowania oświetleniem.
NIE jest dopuszczalne bezpośrednie dołączenie wysokiego napięcia ~230V do manipulatora !
Standardowo manipulatory MP-OS wyposażone są w BISTABILNY OFF-ON przełącznik oświetlenia oprawy,
który współpracuje bezpośrednio z niskonapięciowym przekaźnikiem pośredniczącym w oprawie.
Niektóre oprawy wyposażone są jednak w impulsowy układ sterowania oświetleniem (również
z niskonapięciowym przekaźnikiem pośredniczącym), który po podaniu pierwszego impulsu (zwarcia)
włącza światło, drugi impuls wyłącza, itd - w takim przypadku należy zamówić specjalną wersję
manipulatorów z przełącznikiem oświetlenia MONOSTABILNYM OFF-(ON).
www.callnet.com.pl
Panel sygnalizacyjny PS12-AN
CALLNET
ZASTOSOWANIE:
GWARANCJA
Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań
od pacjentów w dyżurkach pielęgniarskich.
DANE TECHNICZNE:
CERTYFIKATY
Gabaryty: 270x200x48mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową.
Pojemność: 12 pomieszczeń, diody świecące z polami na opis numerów pomieszczeń.
Diody świecące sygnalizacji ALARMU.
Dwa sygnalizatory akustyczne, przełącznik trybu pracy nocnej (częściowe wyciszenie sygnału).
Wejście na opcjonalny przycisk całkowitego wyciszania sygnału akustycznego do czasu skasowania wezwań.
Możliwość dołączenia czterech paneli sygnalizacji akustycznej PS-A/PK-ASO.
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania.
MONTAŻ:
W dyżurce pielęgniarskiej obok biurka, na wysokości ok. 160-170 cm nad podłogą.
Indywidualne połączenia przewodowe do paneli kasujących PK-ASO.
Urządzenie w wersji NATYNKOWEJ - zalecane osadzenie puszki instalacyjnej wtynkowej fi. 60mm.
FUNKCJONOWANIE:
Panel PS12-AN sygnalizuje wezwania w oddziale:
- optycznie: zapalenie diody obok właściwego numeru sali. W przypadku alarmu, dodatkowo zapalone
zostają diody ALARM. Sygnalizacja alarmu blokuje czasowo sygnalizację wezwań od pacjentów.
- akustycznie: ciągły sygnał akustyczny.
UWAGI:
Do panelu PS12-AN może zostać dołączony równolegle drugi taki sam panel, jeśli jest wymagana
równoczesna sygnalizacja wezwań od pacjentów w dwóch dyżurkach pielęgniarskich.
Ponieważ panel PS12-AN posiada wbudowany przełącznik sygnalizacji akustycznej WEZWANIA/ALARMY,
może być również instalowany jak panel dodatkowy w dyżurkach lekarskich, sygnalizując akustycznie
wyłącznie ALARMY (wezwania tylko optycznie).
www.callnet.com.pl
Panel sygnalizacyjny PS24-AN
CALLNET
ZASTOSOWANIE:
GWARANCJA
Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań
od pacjentów w dyżurkach pielęgniarskich.
DANE TECHNICZNE:
CERTYFIKATY
Pojemność: 24 pomieszczenia, diody świecące z polami na opis numerów pomieszczeń.
Diody świecące sygnalizacji ALARMU.
Dwa sygnalizatory akustyczne, przełącznik trybu pracy nocnej (częściowe wyciszenie sygnału).
Wejście na opcjonalny przycisk całkowitego wyciszania sygnału akustycznego do czasu skasowania wezwań.
Możliwość dołączenia czterech paneli sygnalizacji akustycznej PS-A/PK-ASO.
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania.
MONTAŻ:
W dyżurce pielęgniarskiej obok biurka, na wysokości ok. 160-170 cm nad podłogą.
Indywidualne połączenia przewodowe do paneli kasujących PK-ASO.
Urządzenie w wersji NATYNKOWEJ - zalecane osadzenie puszki instalacyjnej wtynkowej fi. 60mm.
FUNKCJONOWANIE:
Panel PS24-AN sygnalizuje wezwania w oddziale:
- optycznie: zapalenie diody obok właściwego numeru sali. W przypadku alarmu, dodatkowo zapalone
zostają diody ALARM. Sygnalizacja alarmu blokuje czasowo sygnalizację wezwań od pacjentów.
- akustycznie: ciągły sygnał akustyczny.
UWAGI:
Do panelu PS24-AN może zostać dołączony równolegle drugi taki sam panel, jeśli jest wymagana
równoczesna sygnalizacja wezwań od pacjentów w dwóch dyżurkach pielęgniarskich.
Ponieważ panel PS24-AN posiada wbudowany przełącznik sygnalizacji akustycznej WEZWANIA/ALARMY,
może być również instalowany jak panel dodatkowy w dyżurkach lekarskich, sygnalizując akustycznie
wyłącznie ALARMY (wezwania tylko optycznie).
www.callnet.com.pl
Panel sygnalizacji dodatkowej PS-A/PK-ASO
CALLNET
ZASTOSOWANIE:
GWARANCJA
Panel sygnalizacji akustycznej instalowany jest w dodatkowych dyżurkach personelu
i przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań od pacjentów
(bez identyfikacji numeru pomieszczenia, co realizuje centralka w dyżurce pielęgniarskiej).
DANE TECHNICZNE:
Przyciski: SYGNALIZACJA, WYŁĄCZENIE, diody świecące SYGNALIZACJA, WEZWANIE i ALARM.
Sygnalizator akustyczny.
MONTAŻ:
CERTYFIKATY
W dodatkowych pomieszczeniach personelu, wewnątrz przy drzwiach wejściowych lub obok biurka.
Połączenie przewodowe do panelu PS12 lub PS24 w dyżurce.
FUNKCJONOWANIE:
Panel PS-A/PK-ASO po załączeniu przyciskiem SYGNALIZACJA, sygnalizuje akustycznie oraz optycznie
(diody czerwone WEZWANIE) wszystkie wezwania od pacjentów w oddziale.
W wariancie rozszerzonym sygnalizuje dodatkowo ALARMY - sygnał akustyczny oraz niebieskie diody.
Wyłączenie panelu odbywa się przyciskiem WYŁĄCZENIE.
W stanie wyłączenia, panel sygnalizuje wezwania oraz alarmy wyłącznie optycznie - diodami świecącymi.
UWAGI:
Do jednej centralki PS12 lub PS 24 można dołączyć cztery panele sygnalizacji akustycznej PS-A/PK-ASO .
Możliwe jest takie dołączenie panelu PS-A/PK-ASO do centralki w wariancie rozszerzonym, aby sygnalizował
WYŁĄCZNIE ALARMY - w dyżurkach personelu lekarskiego.
www.callnet.com.pl

CALLNET - wariant rozszerzony

Transkrypt

Podobne dokumenty

CALLNET - oprogramowanie

CALLNET - wariant WC niepełnosprawni KARTY KATALOGOWE

Karty-katalogowe-Callnet-centrala-PC

Wzór wezwania do uzupełnienia dokumentów

WEZWANIE - Koszalin

Przedprocesowe wezwanie do zapłaty

Dokładka ABS Przód - HONDA CIVIC 1999

Raport bieżący nr 63/ 2016 Data sporządzenia: 2016
