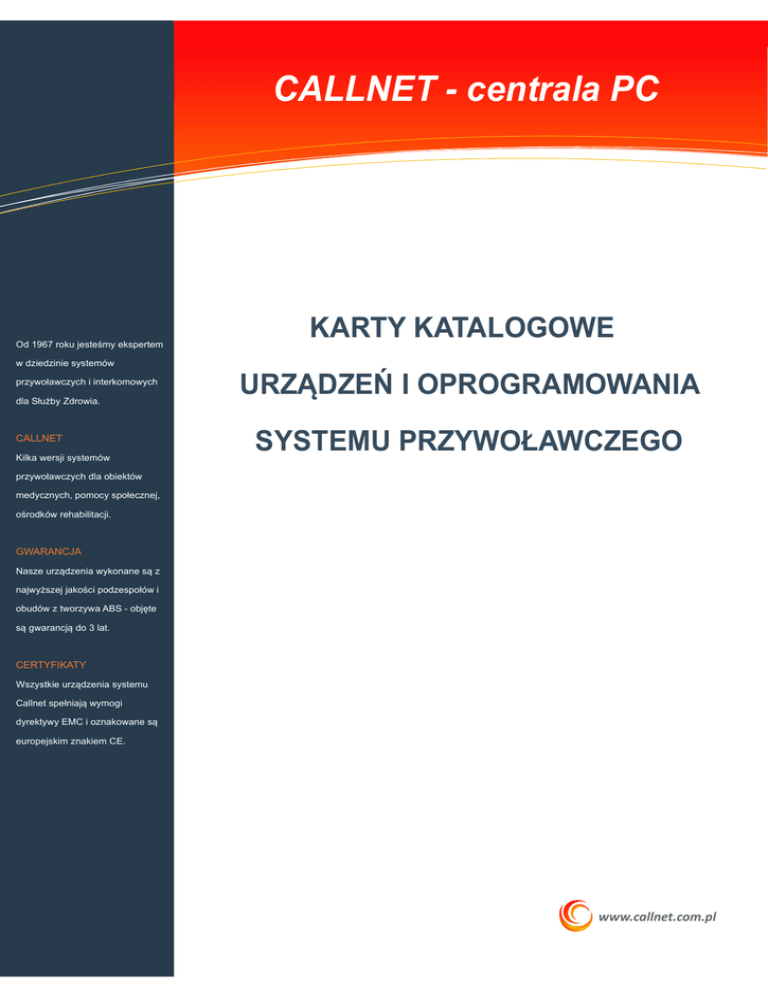

CALLNET - centrala PC
Od 1967 roku jesteśmy ekspertem
KARTY KATALOGOWE
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
URZĄDZEŃ I OPROGRAMOWANIA
SYSTEMU PRZYWOŁAWCZEGO
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
www.callnet.com.pl
CALLNET - centrala PC
Magistrala cyfrowa i komputer PC jako centrala
w wariancie podstawowym CALLNET.
ZASTOSOWANIE:
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
Zastosowanie magistrali cyfrowej jako metody transmisji zdarzeń w systemie
przywoławczym z grupy 1..30 pomieszczeń, umożliwia wdrażanie wariantu podstawowego
CALLNET w dużych obiektach z jedną dyżurką personelu - do 90 pomieszczeń z sanitariatami.
Centralę systemu przywoławczego stanowi wyłącznie komputer PC ze specjalistycznym
oprogramowaniem Callnet-serwer, dołączony do magistrali cyfrowej, eliminując całkowicie
konieczność instalowania w dyżurce kilku tradycyjnych paneli sygnalizacyjnych.
Oprogramowanie komputera realizuje wszelkie niezbędne funkcje związane z wizualizacją,
sygnalizacją akustyczną oraz archiwizacją wezwań od pacjentów, z dodatkowymi opcjami
dołączenia monitora informacyjnego LCD oraz powiadamiania SMS do telefonów personelu.
Przekazywanie zdarzeń z dyżurki do innych pomieszczeń nie wymaga żadnej dodatkowej
instalacji - możliwe jest poprzez lokalną sieć komputerową do DOWOLNEGO pomieszczenia
personelu wyposażonego w komputer z BEZPŁATNĄ aplikacja Callnet-klient.
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Zasadniczym elementem wariantu CALLNET-magistrala, jest konweter magistralowy konwerter-PC
w wersjach 15- lub 30-numerowej. Instalowany w rozdzielni (lub nad stropem podwieszanym)
pozwala na dołączenie do 15 (30) pomieszczeń w wariancie podstawowym systemu Callnet
z lampami w specjalnej wersji LS-PA/P.
Urządzenie konwertuje analogowe sygnały wezwań z grupy pomieszczeń na pojedyncze wyjście
typu magistrala w standardzie RS485, które można doprowadzić bezpośrednio do komputera
w dyżurce (maks. do 30 metrów). Możliwość równoległego połączenia do TRZECH konwerterów-PC
30-numerowych do magistrali, pozwala na kontrolę 90 pomieszczeń z sanitariatami.
Dodatkowo w dyżurce personelu instalowane są sprzętowe sygnalizatory optyczno-akustyczne
PS-A/PK-ASO dla każdego konwertera (najczęściej w ramach jednej kondygnacji).
.
UWAGI:
Zastosowane rozwiązanie polegające na dołączaniu grupy urządzeń (1..15/30 pomieszczeń)
do magistrali cyfrowej zamiast ogromnej liczby pojedynczych elementów do jednej linii jak
w rozwiązaniach innych systemów magistralowych, zapewnia znacząco wyższy poziom
niezawodności systemu - w razie awarii jednego z urządzeń lub mechanicznego uszkodzenia linii,
awaria dotyczy zwykle jednego pomieszczenia i jest bardzo łatwa do zdiagnozowania i nie wymaga
przeglądu kilkudziesięciu elementów.
Rozwiązanie CENTRALA-PC moze być stosowane WYŁĄCZNIE w wariancie podstawowym
CALLNET z zastosowaniem specjalnej wersji lamp sygnalizacyjnych LS-PA/P.
www.callnet.com.pl
CALLNET - centrala PC
Przykład rozwiązania dla wariantu CALLNET-PC:
1...30 x LS-PA/P
Połączenia urządzeń końcowych z lampami LS-PA/P
według wariantu podstawowego CALLNET dla lamp LS-PA
12V/3..50W
OMY 3x0,75
KRM-30
Od 1967 roku jesteśmy ekspertem
Kondygnacja 2 - do 30 pomieszczeń (dla konwertera 30-num)
+ terminator
magistrali 120 Ohm
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
1...30 x LS-PA/P
przywoławczych dla obiektów
Połączenia urządzeń końcowych z lampami LS-PA/P
według wariantu podstawowego CALLNET dla lamp LS-PA
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
12V/30..50W
OMY 3x0,75
KRM-30
Kondygnacja 1 - do 30 pomieszczeń (dla konwertera 30-num)
GWARANCJA
Nasze urządzenia wykonane są z
Opcja - monitor informacyjny
LCD w korytarzu
najwyższej jakości podzespołów i
Gniazdo RJ14
obudów z tworzywa ABS - objęte
Kabel 3 m w zestawie
(z terminatorem magistrali 120 Ohm)
są gwarancją do 3 lat.
Konwerter USB-RS485
2xPS-A/PK-ASO
wezwania piętro wezwania parter
CERTYFIKATY
Wszystkie urządzenia systemu
Kabel HDMI
Dyżurka personelu
INTERNET
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
Opcja - powiadamianie SMS
UWAGI:
Całkowita długość magistrali RS485 od gniazda RJ14 w dyżurce do ostatniej krosownicy nie może
przekraczać 30 metrów (podobnie linia sygnalizatora sprzętowego PS-A/PK-ASO).
Sygnalizatory sprzętowe PS-A/PK-ASO są BEZWZGLĘDNIE wymagane ze względów bezpieczeństwa
pacjentów i w razie awarii linii magistralowej lub komputera zapewniają wystarczającą sygnalizację
wezwań od pacjentów (w połączeniu z identyfikacją lampami LS-PA/P).
www.callnet.com.pl
CALLNET - centrala PC
Centrala PC - komputer z oprogramowaniem Callnet-serwer.
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
Aplikacja Callnet-serwer pracuje na komputerze połączonym z magistralą cyfrową RS485
z konwerterów-PC i przeznaczona jest do wizualizacji oraz archiwizacji zdarzeń
w systemie przywoławczym.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
CHARAKTERYSTYKA:
- nowoczesne oprogramowanie dla systemów Microsoft's Windows 7/8/10,
- wizualizacja w trybach 48 lub 96 pomieszczeń,
- komunikaty głosowe o wezwaniach,
- dostosowanie numeracji i rozkładu kontrolek na ekranie do rzeczywistego układu pomieszczeń w oddziale,
- archiwizacja wezwań oraz ich skasowań wraz z dokładnym czasem (zapis szyfrowany algorytmem 3DES),
- możliwość sporządzania i drukowania raportów o przebiegu zdarzeń dla wybranego dnia,
- bieżące i miesięczne statystyki zdarzeń w oddziale,
- OPCJA - przekazywanie informacji o zdarzeniach przez sieć komputerową do dodatkowych pomieszczeń
personelu, (BEZPŁATNE aplikacje Callnet-klient),
- OPCJA - dodatkowy monitor LCD (TV) w korytarzu informujący o zdarzeniach w oddziale,
- OPCJA - powiadamianie SMS o wezwaniach (z dokładną lokalizacją pomieszczenia) do telefonów personelu.
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
www.callnet.com.pl
CALLNET - centrala PC
Konwerter-PC.
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Konweter magistralowy przeznaczony jest do konwersji sygnałów wezwań od pacjentów
z grupy pomieszczeń (do 30 sal z sanitariatami) na cyfrową magistralę dołączoną wprost do
komputera w dyżurce personelu (centrala Callnet-PC).
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Gabaryty: 270x200x48mm, obudowa natynkowa z tworzywa ABS.
Pojemność: 15 lub 30 pomieszczeń (lamp LS-PA/P).
Konwerter-PC dostarczany jest w elementach: krosownica KRM oraz jeden lub dwa sterowniki przemysłowe
15-wejściowe.
Wyjście: magistrala RS485 dołączona do komputera w dyżurce personelu.
Wyjście dla paneli sygnalizacji PS-A/PK-ASO jako dodatkowych sygnalizatorów sprzętowych.
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO.
MONTAŻ:
W rozdzielni, szachcie słaboprądowym, nad stropem podwieszanym - w pobliżu grupy pomieszczeń.
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Konwerter odbiera sygnały wezwań od pacjentów z lamp sygnalizacyjnych LS-PA/P w wariancie
podstawowym Callnet z grupy do 30 pomieszczeń i konwertuje je do standardu magistrali cyfrowej RS485.
Sygnały z maksymalnie trzech konwerterów dołączonych do magistrali (max. do 30 metrów), przekazywane
są do komputera PC w dyżurce personelu.
UWAGI:
Oprócz konwersji sygnałów analogowych z grupy pomieszczeń na magistralę cyfrową, konwerter-PC
umożliwia dołączenie dodatkowych, sprzętowych sygnalizatorów optyczno-dźwiękowych dla personelu:
PS-A/PK-ASO.
Całkowicie niezależnie od centrali na komputerze PC, sygnalizatory połączone linią z konwerterami
dublują sygnalizację wezwań znacznie zwiększając bezpieczeństwo pacjentów.
www.callnet.com.pl
CALLNET - centrala PC
Panel sygnalizacji dodatkowej PS-A/PK-ASO.
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Dodatkowy, niewielki panel sygnalizacji optycznej i akustycznej dołączony do konwertera
zainstalowany niezależnie od komputera w dyżurce personelu.
Sygnalizując optycznie lub optycznie i akustycznie (po załączeniu) wezwania, stanowi wymagane
ze względu na bezpieczeństwo pacjentów uzupełnienie systemu (identyfikacja pomieszczenia
możliwa jest w sytuacjach awaryjnych poprzez lampy LS-PA/P w korytarzu).
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
DANE TECHNICZNE:
Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową.
Przyciski: SYGNALIZACJA, WYŁĄCZENIE, diody świecące SYGNALIZACJA, WEZWANIE i ALARM.
Sygnalizator akustyczny.
Napięcie robocze: 12V DC.
MONTAŻ:
W dyżurce personelu.
Połączenie przewodowe do jednego konwertera (sprzętowa sygnalizacja wezwań z 30 sal).
Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej.
dyrektywy EMC i oznakowane są
FUNKCJONOWANIE:
europejskim znakiem CE.
Panel PS-A/PK-ASO po załączeniu przyciskiem SYGNALIZACJA, sygnalizuje akustycznie oraz optycznie
(diody czerwone WEZWANIE) wszystkie wezwania od pacjentów w obrębie określonej grupy pomieszczeń
(np. kondygnacji). Wyłączenie panelu odbywa się przyciskiem WYŁĄCZENIE.
W stanie wyłączenia, panel sygnalizuje wezwania wyłącznie optycznie - diodami świecącymi.
www.callnet.com.pl
CALLNET - centrala PC
Lampa sygnalizacyjna w wersji specjalnej LS-PA/P
(z dodatkowym wyjściem przekaźnikowym)
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
ZASTOSOWANIE:
Lampa sygnalizacyjna LS-PA/P instalowana jest nad drzwiami sal/sanitariatów w korytarzu
i sygnalizuje optycznie oraz akustycznie (opcjonalnie) wezwania od pacjentów.
Lampa posiada dodatkowe wyjście styków przekaźnikowych, przez co może być dołączona
do konwerterów-PC.
DANE TECHNICZNE:
Gabaryty: fi-110mmx38mm, nachylona pod kątem ok. 30 stopni do podłoża.
Obudowa natynkowa z tworzywa ABS, pokryta folią poliestrową.
Matryca czerwonych diod świecących, układ podtrzymujący wezwania.
Sygnalizator akustyczny z możliwością wyłączenia sygnału.
Napięcie robocze: 12V DC.
Bezpotencjałowe wyjście przekaźnikowe COM-NO utrzymujące stan zwarcia po wezwaniu aż do skasowania.
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
MONTAŻ:
W korytarzu, 10-20 cm nad drzwiami pomieszczeń.
Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej.
europejskim znakiem CE.
FUNKCJONOWANIE:
Lampa LS-PA/P rejestruje wezwania z dołączonych do niej przycisków (manipulatorów) przywoławczych lub
paneli pociągowych i sygnalizuje świeceniem matrycy czerwonych diod świecących oraz sygnałem
akustycznym (opcjonalnie). Jednocześnie, informacja o wezwaniu jest przekazywana z lampy do konwertera,
a stamtąd do komputera PC w dyżurce personelu.
Kasowanie wezwania następuje po wciśnięciu dołączonego do lampy przycisku kasującego WK.
Połączenia lampy LS-PA/P z innymi urządzeniami (kasowniki, źródła wezwania) są identyczne jak dla lampy
standardowej LS-PA i opisane w dokumentacji instalowania wariantu podstawowego CALLNET.
www.callnet.com.pl
CALLNET - centrala PC
Opcja - BEZPŁATNE oprogramowanie Callnet-klient
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Aplikacja Callnet-klient może być uruchomiona na dowolnym komputerze personelu
dołączonym do sieci lokalnej i przeznaczona jest do wizualizacji zdarzeń w oddziałach,
wyposażonych w oprogramowanie Callnet-serwer. Umożliwia zarówno zdalny nadzór nad
pracą w wybranych oddziałów, jak i przekazywanie zdarzeń w ramach jednego oddziału
do innych pomieszczeń personelu.
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
CHARAKTERYSTYKA:
obudów z tworzywa ABS - objęte
- pobieranie informacji przez sieć komputerową z aplikacji serwerów Callnet w czasie rzeczywistym,
- przekazywanie informacji o wezwaniach do pomieszczeń socjalnych personelu,
- bieżące statystyki pracy systemów Callnet na 10 oddziałach (ilości oraz czasy obsługi wezwań),
- nadzór nad pracą systemów przywoławczych na 10 oddziałach jednocześnie w dyżurce personelu
technicznego,
- nadzór nad pracą personelu pielęgniarskiego na 10 oddziałach jednocześnie w dyżurce personelu
medycznego.
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
UWAGI:
Aplikacja Callnet-klient jest całkowicie bezpłatna dla posiadaczy licencji na oprogramowanie serwera.
CALLNET - centrala PC
OPCJA - korytarzowy wyświetlacz informacyjny LCD/TV
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
ZASTOSOWANIE:
Monitor LCD (TV) przeznaczony jest do wyświetlania informacji o wezwaniach
w systemie przywoławczym w korytarzu oddziału w pobliżu dyżurki z centralą PC.
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
DANE TECHNICZNE:
Dowolny monitor LCD conajmniej 24 cale z wejściem VGA lub HDMI o rozdzielczości min. 1024x768.
Dowolny telewizor z wejściem VGA-PC lub HDMI o rozdzielczości min. 1024x768.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
Monitor informacyjny dołączony jest do komputera z oprogramowaniem Callnet-serwer i umieszczony
w korytarzu oddziału w pobliżu dyżurki (montaż ścienny uchwytem systemu VESA).
Odległość monitora od komputera jest ograniczona standardem kabli VGA/HDMI i nie powinna
przekraczać 10 metrów.
Monitor wymaga dodatkowego wyjścia VGA/HDMI w komputerze lub zewnętrznego konwertera USB-VGA/HDMI.
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Monitor wyświetla numery pomieszczeń skąd nastąpiły wezwania w systemie przywoławczym CALLNET.
W przypadku większej liczby wezwań, numery wyświetlane są kolejno.
www.callnet.com.pl
CALLNET - centrala PC
OPCJA - powiadamianie SMS na telefony personelu
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
Dodatkowy moduł oprogramowania Callnet-serwer umożliwia wysyłanie z aplikacji
powiadomień o wezwaniach w formie sms-ów do trzech wybranych telefonów
komórkowych personelu medycznego.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
DANE TECHNICZNE:
Dowolny telefon komórkowy, w dowolnej sieci GSM, gwarantującej najlepszy zasięg w danej lokalizacji.
Podłączenie do internetu komputera z aplikacją Callnet-serwer.
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Wysyłanie powiadomień sms realizowane jest przez specjalizowany serwis internetowy - dlatego
wymagane jest dołączenie komputera wizualizacyjnego do szerokopasmowego internetu.
Użytkownik otrzymuje odpowiednio skonfigurowaną aplikację Callnet-serwer oraz własne
konto w serwisie operatora GSM - operacje doładowywania konta w systemie pre-paid dokonuje się
w bardzo dogodny sposób, bezpośrednio na stronie internetowej operatora.
W odróżnieniu od tradycyjnych elektronicznych układów powiadamiania GSM, jest to JEDYNE
rozwiązanie zapewniające wysłanie personelowi nie tylko sygnału, lecz informacji z dokładnym określeniem
rodzaju zdarzenia oraz miejsca jego wystąpienia, co umożliwia natychmiastową i szybka interwencję.
Wiadomości sms wysyłane są w trybie FAST poprzez odrębny, bardzo szybki kanał transmisji
wykorzystywany przez sektor bankowy (przeciętnie ok. 6..8 sekund) - cena ustalana jest przez operatora
(aktualnie ok. 16 groszy netto). Wiadomości mogą być wysyłane w formie tradycyjnego sms-a lub wiadomości
wyświetlanej natychmiast na ekranie telefonu bez zapisu w pamięci telefonu (flash).
Konfiguracji trybu, formy i numerów telefonów dokonuje się w aplikacji Callnet-serwer.
UWAGI:
Powiadamianie sms jest najskuteczniejszą i jedyną formą w dużych obiektach i niie wymaga budowy bardzo
kosztownej infrastruktury jak w przypadku systemów paggingowych - ograniczone jest jedynie zasięgiem GSM.
