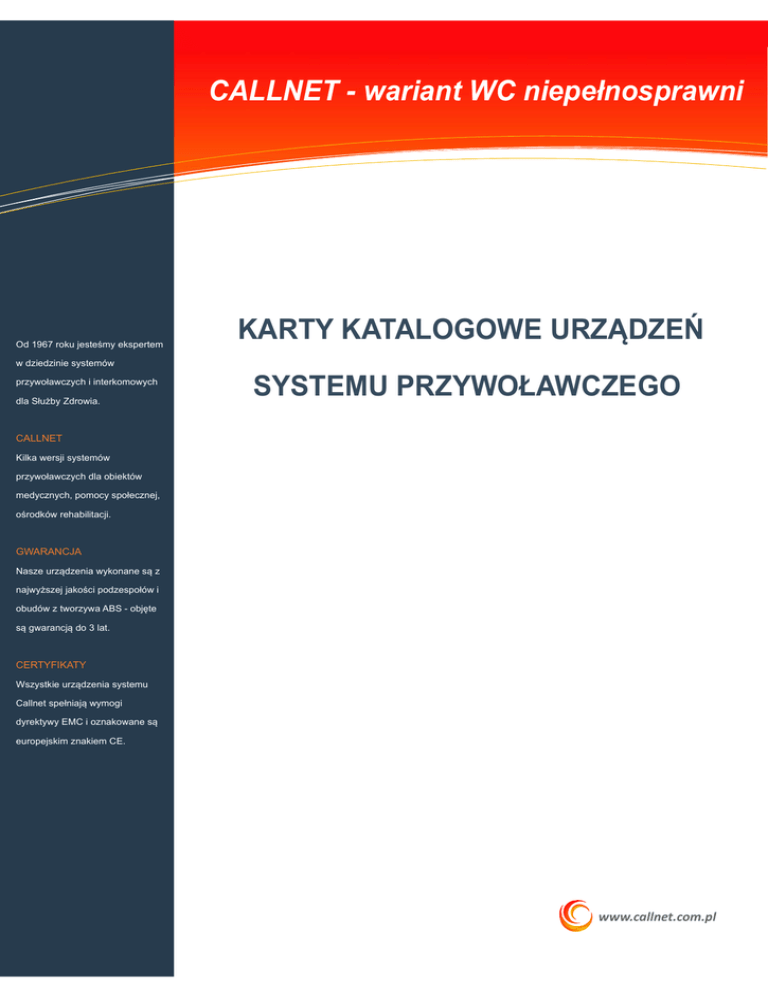

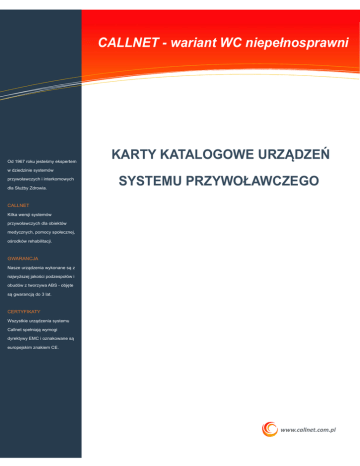

CALLNET - wariant WC niepełnosprawni KARTY KATALOGOWE

CALLNET - wariant WC niepełnosprawni
Od 1967 roku jesteśmy ekspertem
KARTY KATALOGOWE URZĄDZEŃ
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
SYSTEMU PRZYWOŁAWCZEGO
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
www.callnet.com.pl
CALLNET - wariant WC niepełnosprawni
Przykład realizacji systemu przywoławczego
WARIANT BEZ PRZEKAZYWANIA WEZWAŃ DO DYŻURKI
Sanitariat
Urządzenia systemu Callnet:
PS3S
- panel sygnalizacyjny PS3-S
- lampy sygnalizacyjne LS-PA
- przyciski kasujące
Od 1967 roku jesteśmy ekspertem
- przyciski przywoławcze
12V
w dziedzinie systemów
- łączniki pociągowe
przywoławczych i interkomowych
WARIANT Z PRZEKAZYWANIEM WEZWAŃ DO DYŻURKI (1..3 sanitariatów)
dla Służby Zdrowia.
Sanitariat
Pokój personelu
Sanitariat
CALLNET
Kilka wersji systemów
12V
przywoławczych dla obiektów
PS3S
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
CHARAKTERYSTYKA:
- możliwość wezwania pomocy z łazienki dla osób niepełnosprawnych w instytucjach publicznych, hotelach,
obiektach medycznych,
- minimalna instalacja przewodowa.
FUNKCJONOWANIE:
W najprostszym wariancie, lampa sygnalizacyjna umieszczona nad drzwiami sanitariatu zasilana jest z zasilacza
dogniazdkowego z najbliższego gniazdka sieciowego. W przypadku wciśnięcia przycisku przywoławczego oznaczonego
„WEZWANIE” lub pociągnięcia sznura łącznika pociągowego, wezwanie zostaje zarejestrowane w lampie
sygnalizacyjnej LS-PA i sygnalizowane jest świeceniem matrycy czerwonych diod świecących oraz sygnałem akustycznym.
Po przybyciu personelu do łazienki, wezwanie zostaje skasowane przyciskiem kasującym.
Wezwania z kilku lamp sygnalizacyjnych mogą być przekazywane do dyżurki personelu: do panelu PS3-S (1...3 sanitariaty).
W wariancie WC niepełnosprawni mogą być wykorzystywane również centralki o większej pojemności: PS12 lub PS24.
europejskim znakiem CE.
www.callnet.com.pl
CALLNET - wariant WC niepełnosprawni
Lampa sygnalizacyjna LS-PA
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Lampa sygnalizacyjna LS-PA instalowana jest nad drzwiami sanitariatów w korytarzu
i sygnalizuje optycznie oraz akustycznie (opcjonalnie) wezwania od pacjentów.
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
Gabaryty: fi-110mmx38mm, nachylona pod kątem ok. 30 stopni do podłoża.
Obudowa natynkowa z tworzywa ABS, pokryta folią poliestrową.
Matryca czerwonych diod świecących, układ podtrzymujący wezwania.
Sygnalizator akustyczny z możliwością wyłączenia sygnału.
Napięcie robocze: 12V DC.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
W korytarzu, 10-20 cm nad drzwiami pomieszczeń.
Opcjonalnie - połączenie przewodowe do centralki w dyżurce pielęgniarskiej.
Urządzenie w wersji NATYNKOWEJ - nie wymaga osadzania puszki wtynkowej.
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Lampa LS-PA rejestruje wezwania z dołączonych do niej przycisków przywoławczych lub paneli
pociągowych i sygnalizuje świeceniem matrycy czerwonych diod świecących oraz sygnałem akustycznym
(opcjonalnie). Jednocześnie, informacja o wezwaniu może być przekazana jest z lampy do centralki
w dyżurce personelu. Kasowanie wezwania następuje po wciśnięciu dołączonego do lampy
przycisku kasującego WK.
www.callnet.com.pl
CALLNET - osprzęt MODERN
Łącznik pociągowy WŁP
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
są gwarancją do 3 lat.
CERTYFIKATY
Wtynkowy łącznik pociągowy WŁP instalowany jest wewnątrz sanitariatów (szczególnie
przy wannach i natryskach) i przeznaczony jest do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Gabaryty: 90x90mm, z ramką pojedynczą, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
Obciążnik z piktogramem oraz sznur ok.170cm.
Dodatkowa naklejka żelowa "WEZWANIE” na glazurę.
MONTAŻ:
W sanitariatach przy wannach i natryskach, ok. 210-230 cm nad podłogą.
Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm.
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Łącznik pociągowy jest źródłem wezwania dla pacjentów przebywających pod natryskami lub w wannach.
Pociągnięcie za obciążnik oznakowany dodatkową naklejką żelową WEZWANIE, aktywuje wezwanie
zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem lampy nad drzwiami
sanitariatu oraz w centralce w dyżurce personelu.
Ponieważ łączniki instalowane są na dużej wysokości, można je również wykorzystywać w kabinach WC
powyżej glazury, gdy utrudniony jest montaż przycisków przywoławczych.
www.callnet.com.pl
CALLNET - osprzęt MODERN
Przycisk przywoławczy WP
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Przycisk przywoławczy WP instalowany jest w salach chorych przy łóżkach oraz sanitariatach
i przeznaczony jest do wezwania pomocy przez pacjentów.
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego oznakowany piktogramem żelowym
WEZWANIE z ramką pojedynczą.
Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
W salach przy łóżkach oraz sanitariatach, ok. 80-90 cm nad podłogą, w zasięgu ręki pacjenta.
Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm.
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie.
Wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem
lampy oraz w centralce w dyżurce personelu.
www.callnet.com.pl
CALLNET - osprzęt MODERN
Przycisk kasujący WK
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Przycisk kasujący WK instalowany jest wewnątrz pomieszczeń przy drzwiach wejściowych
i przeznaczony jest do kasowania wezwań od pacjentów przez personel.
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Łącznik przyciskowy niestabilny zwierny osprzętu elektrycznego oznakowany piktogramem żelowym
KASOWANIE z ramką pojedynczą.
Gabaryty: 90x90mm, wersja wtynkowa do puszki instalacyjnej fi. 60 mm.
Kolor: BIAŁY.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
W salach i sanitariatach przy drzwiach wejściowych wewnątrz pomieszczenia, ok. 130-150 cm nad podłogą.
Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w puszcze wtynkowej fi.60mm.
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Przycisk kasujący umożliwia pielęgniarce skasowanie wezwania od pacjenta po wejściu do pomieszczenia.
www.callnet.com.pl
CALLNET - osprzęt MODERN
Przyciski przywoławczy i kasujący WPK
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Przyciski przywoławczy i kasujący WPK instalowane są wewnątrz pomieszczeń przy drzwiach
wejściowych i przeznaczone są zarówno do wezwania pomocy przez pacjentów,
jak i kasowania wezwań przez personel.
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Łączniki przyciskowe niestabilne zwierne osprzętu elektrycznego w ramce podwójnej poziomej, oznakowane
piktogramami żelowymi KASOWANIE i WEZWANIE.
Gabaryty: 162x90mm, wersja wtynkowa do DWÓCH puszek instalacyjnych zespolonych fi.60mm
Kolor: BIAŁY.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
W salach, sanitariatach, pokojach pobytu dziennego przy drzwiach wejściowych wewnątrz pomieszczenia,
ok. 130-150 cm nad podłogą.
Dołączany w zależnosci od wariantu do: lampy LS-PA lub panelu PK-ASO lub centralki PS16-U.
Urządzenie w wersji WTYNKOWEJ - wypust instalacji w DWÓCH puszkach wtynkowych zespolonych
fi. 60mm (dla typowego osprzętu elektrycznego w podwójnej ramce poziomej).
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
FUNKCJONOWANIE:
Przycisk kasujący umożliwia pielęgniarce skasowanie wezwania od pacjenta po wejściu do pomieszczenia.
Przycisk przywoławczy umożliwia pacjentom wezwanie pomocy przez chwilowe jego wciśnięcie.
Wezwanie zostaje zarejestrowane w lampie sygnalizacyjnej LS-PA - sygnalizowane jest świeceniem
lampy oraz w centralce w dyżurce personelu.
www.callnet.com.pl
CALLNET - wariant WC niepełnosprawni
Panel sygnalizacyjny PS3-S
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
GWARANCJA
Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań
od osób niepełnosprawnych w dyżurkach personelu.
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Gabaryty: 123x68x30mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową.
Pojemność: 3 sanitariaty, diody świecące z polami na opis numerów sanitariatow.
Sygnalizator akustyczny, panel nie posiada własnego wyłącznika zasilania.
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
W dyżurce personelu obok biurka, na wysokości ok. 110-160 cm nad podłogą.
Indywidualne połączenia przewodowe do lamp sygnalizacyjnych LS-PA.
Urządzenie w wersji NATYNKOWEJ.
Callnet spełniają wymogi
FUNKCJONOWANIE:
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
Panel PS3-S sygnalizuje zdarzenia:
- optycznie: zapalenie diody obok właściwego numeru sanitariatu,
- akustycznie: ciągły sygnał akustyczny.
www.callnet.com.pl
CALLNET - wariant WC niepełnosprawni
Panel sygnalizacyjny PS12-AN
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań
od osób niepełnosprawnych w dyżurkach personelu.
GWARANCJA
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Gabaryty: 270x200x48mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową.
Pojemność: 12 sanitariatówń, diody świecące z polami na opis numerów pomieszczeń.
Dwa sygnalizatory akustyczne, przełącznik trybu pracy nocnej (częściowe wyciszenie sygnału).
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
W dyżurce personelu obok biurka, na wysokości ok. 160-170 cm nad podłogą.
Indywidualne połączenia przewodowe do lamp sygnalizacyjnych LS-PA.
Urządzenie w wersji NATYNKOWEJ - zalecane osadzenie puszki instalacyjnej wtynkowej fi. 60mm.
FUNKCJONOWANIE:
Panel PS12-AN sygnalizuje wezwania:
- optycznie: zapalenie diody obok właściwego numeru sali,
- akustycznie: ciągły sygnał akustyczny.
www.callnet.com.pl
CALLNET - wariant WC niepełnosprawni
Panel sygnalizacyjny PS24-AN
Od 1967 roku jesteśmy ekspertem
w dziedzinie systemów
przywoławczych i interkomowych
dla Służby Zdrowia.
CALLNET
Kilka wersji systemów
przywoławczych dla obiektów
ZASTOSOWANIE:
medycznych, pomocy społecznej,
ośrodków rehabilitacji.
Panel sygnalizacyjny przeznaczony jest do optycznej i akustycznej sygnalizacji wezwań
od osób niepełnosprawnych w dyżurkach personelu.
GWARANCJA
DANE TECHNICZNE:
Nasze urządzenia wykonane są z
najwyższej jakości podzespołów i
obudów z tworzywa ABS - objęte
Gabaryty: 270x200x48mm, obudowa natynkowa z tworzywa ABS pokryta folią poliestrową.
Pojemność: 24 sanitariaty, diody świecące z polami na opis numerów pomieszczeń.
Dwa sygnalizatory akustyczne, przełącznik trybu pracy nocnej (częściowe wyciszenie sygnału).
Napięcie robocze: 12V DC z zewnętrznego zasilacza STABILIZOWANEGO, wyłącznik zasilania.
są gwarancją do 3 lat.
MONTAŻ:
CERTYFIKATY
Wszystkie urządzenia systemu
Callnet spełniają wymogi
dyrektywy EMC i oznakowane są
europejskim znakiem CE.
W dyżurce personelu obok biurka, na wysokości ok. 160-170 cm nad podłogą.
Indywidualne połączenia przewodowe do lamp sygnalizacyjnych LS-PA.
Urządzenie w wersji NATYNKOWEJ - zalecane osadzenie puszki instalacyjnej wtynkowej fi. 60mm.
FUNKCJONOWANIE:
Panel PS24-AN sygnalizuje zdarzenia w oddziale:
- optycznie: zapalenie diody obok właściwego numeru sali,
- akustycznie: ciągły sygnał akustyczny.
www.callnet.com.pl
