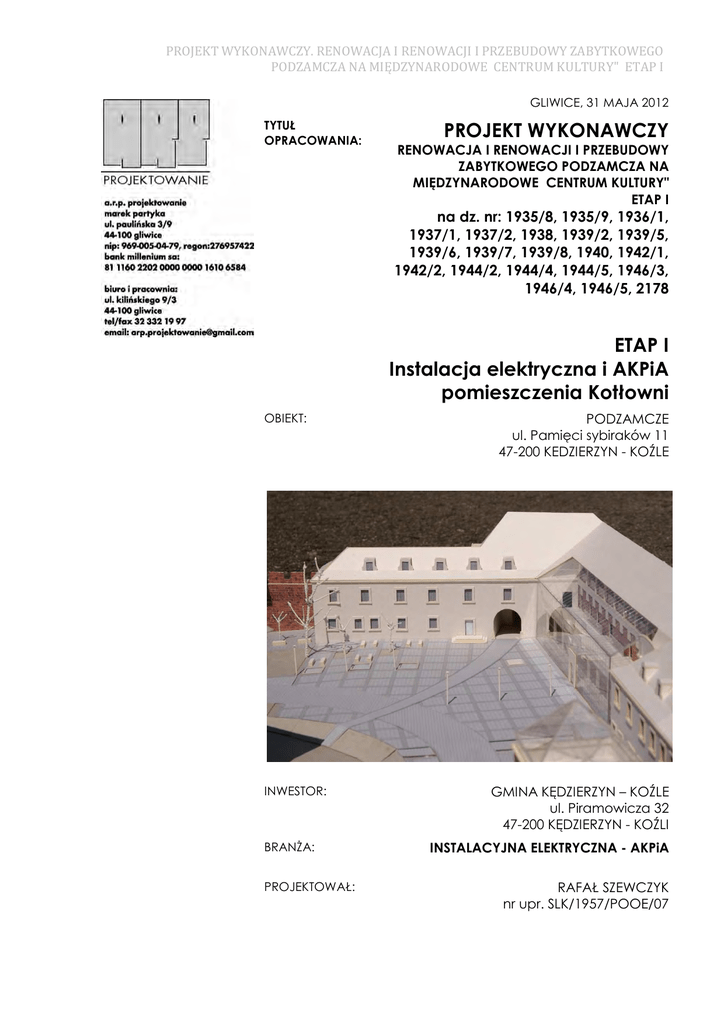

projekt wykonawczy

PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
GLIWICE, 31 MAJA 2012
TYTUŁ
OPRACOWANIA:
PROJEKT WYKONAWCZY
RENOWACJA I RENOWACJI I PRZEBUDOWY
ZABYTKOWEGO PODZAMCZA NA
MIĘDZYNARODOWE CENTRUM KULTURY"
ETAP I
na dz. nr: 1935/8, 1935/9, 1936/1,
1937/1, 1937/2, 1938, 1939/2, 1939/5,
1939/6, 1939/7, 1939/8, 1940, 1942/1,
1942/2, 1944/2, 1944/4, 1944/5, 1946/3,
1946/4, 1946/5, 2178
ETAP I
Instalacja elektryczna i AKPiA
pomieszczenia Kotłowni
OBIEKT:
INWESTOR:
BRANŻA:
PROJEKTOWAŁ:
PODZAMCZE
ul. Pamięci sybiraków 11
47-200 KEDZIERZYN - KOŹLE
GMINA KĘDZIERZYN – KOŹLE
ul. Piramowicza 32
47-200 KĘDZIERZYN - KOŹLI
INSTALACYJNA ELEKTRYCZNA - AKPiA
RAFAŁ SZEWCZYK
nr upr. SLK/1957/POOE/07
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
SPIS TREŚCI
CZĘŚĆ OPISOWA
1
Przedmiot i zakres opracowania
1.1.
Podstawa opracowania
1.2.
Zakres opracowania
1.3.
Charakterystyka obiektu
2.
Zestawienie odbiorników elektrycznych
3.
Instalacja elektryczna i KPiA
3.1.
Zasilanie w energię elektryczną
3.2.
Ochrona przeciwprzepięciowa
3.3.
Ochrona przed porażeniem prądem elektrycznym
3.4.
Instalacja oświetlenia elektrycznego i gniazd wtykowych 230V
3.5.
Obwody AKPiA
3.6.
Połączenia wyrównawcze
3.7.
Uwagi końcowe
4.
Obliczenia techniczne
5.
Zestawienie materiałów
CZĘŚĆ RYSUNKOWA
Rys. nr AKPiA-1 - 4
Schemat zasadniczy rozdzielni RK
Rys. nr AKPiA-5
Schemat Aktywnego Systemu Bezpieczeństwa Instalacji Gazu
Rys. nr AKPiA-6
Rozmieszczenie aparatury w Tablicy RK
Rys. nr AKPiA-7
Rozmieszczenie urządzeń w kotłowni
ZAŁĄCZNIKI
A
Oświadczenie projektanta
B
Zaświadczenie o przynależności do Okręgowej Izby Inżynierów Budownictwa
C
Decyzje o nadaniu Uprawnień budowlanych
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
1. PRZEDMIOT I ZAKRES OPRACOWANIA
1.1. Podstawa opracowania
Projekt
instalacji
elektrycznych
nowoprojektowanej
kotłowni
opracowano
na podstawie wytycznych branży wentylacji i klimatyzacji oraz gazowej.
1.2. Zakres opracowania
Projekt swym zakresem obejmuje wykonanie:
- instalacji zasilania i sterowania urządzeń technologicznych,
- instalacji gniazd wtykowych,
- instalacji uziemiającej.
Projekt nie obejmuje swym zakresem programowania automatyki kotłów.
2. ZESTAWIENIE ODBIORNIKÓW ELEKTRYCZNYCH
Lp
.
Oznaczenie
Funkcja urządzenia
Kocioł gazowy kondensacyjny INNOVENS Pro
Moc [W]
1
K1
2
PL1
Pompa ładująca WILO TOP S 25/7 ~230V
195
3
PL2
Pompa ładująca WILO TOP S 25/7 ~230V
195
4
PL3
Pompa ładująca WILO TOP S 25/7 ~230V
195
5
Pc
6
Op1
Oprawa oświetleniowa
216
7
Gn1
Gniazdo wtykowe
500
8
Gn2
Gniazdo wtykowe 24V
100
MCA 65
Pompa cyrkulacyjna WILO STAR-Z 20/7 ~230V
RAZEM – moc szczytowa
85
146
1532
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
3. INSTALACJA ELEKTRYCZNA I AKPiA
3.1. Zasilanie w energię elektryczną.
Wszystkie projektowane odbiory technologiczne kotłowni zasilane będą z
projektowanej Tablicy RK zlokalizowanej w pomieszczeniu kotłowni –
pomieszczenie 011A na poziomie piwnicy. Lokalizację tablicy RK pokazano na
rys. AKPiA-7.
Tablica RK zasilana będzie przewodem YDYżo 5x6mm2 ułożonym w
posadzce w rurze ochronnej z nowoprojektowanej rozdzielnicy RG na poziomie
piwnicy.
Przewidywane zestawy
zabezpieczenia
silników
firmy WILO są wyposażone w odpowiednie
elektrycznych
i
nie
wymagają
dodatkowych
zabezpieczeń w punkcie zasilania.
Instalacje zasilania urządzeń prowadzić w rurach ochronnych natynkowo
wraz z przewodami oświetlenia i gniazd wtykowych, a odcinki przewodów od
puszek zaciskowych do urządzeń należy prowadzić w peszlu PCV.
Wymagana odległość przewodów zasilania od sterowniczych wynosi min.
10cm.
3.2. Ochrona przeciwprzepięciowa.
Ochronę przeciwprzepięciową zapewni ogranicznik przepięć OP kategorii
„B+C” typu Moeller SPB-12/280/4. Ogranicznik zainstalowany zostanie w
Tablicy RK.
3.3. Ochrona przed porażeniem prądem elektrycznym.
W projektowanym obiekcie przewidziano zasilanie z sieci TN-S.
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
Jako
zabezpieczenie
przeciwporażeniowe
przewidziano
wyłącznik
różnicowoprądowy BCFO 25/4/0,03 produkcji Schrack o prądzie różnicowym
I∆n=30mA.
Dodatkową ochroną przed porażeniem elektrycznym stanowić będą:
połączenia wyrównawcze
Szynę PE tablicy RK należy połączyć z bednarką otokową pomieszczenia
kotłowni za przewodem 16mm2.
3.4. Instalacja oświetlenia elektrycznego i gniazd wtykowych 230V i 24VAC.
Instalacja oświetlenia i gniazd wtykowych będzie zasilana z projektowanej
Tablicy RK.
Dla
pomieszczeń
z
urządzeniami
technicznymi,
rozdzielczymi
wg.
PN-EN 12464-1 „Światło i oświetlenie. Oświetlenie miejsc pracy. Część I:
Miejsca pracy we wnętrzach” wymagane jest średnie natężenie światła
na poziomie 200lx.
Do
oświetlenia
pomieszczenia
kotłowni
przewidziano
1
oprawy
bryzgoszczelne z elektronicznym balastem o stopniu ochrony IP65Z modułem
awaryjnym 2-godzinny (AW 2h). Całość instalacji oświetlenia i i gniazd
wtykowych należy wykonać natynkowo w rurach ochronnych. Gniazda GN1GN2 oraz łącznik S1 należy montować na wysokości min. 115 cm nad posadzką
w miejscach wskazanych uzgodnionych z inspektorem
Producent kotłów wymaga by odległość instalacji zasilania urządzeń od
przewodów sterowniczych wynosiła min. 10cm.
3.5. Obwody AKPiA.
Projekt obejmuje instalację AKPiA w zakresie podłączenia do konsoli
sterowniczej kotła kondensacyjnego: KT1, obwodów sterowniczych :
pompy ładującej PL1,
pompy ładującej PL2,
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
pompy ładującej PL3,
pompy cyrkulacyjnej Pc,
presostatu Kp pompy Pc,
czujnika temperatury zewnętrznej,
czujnika temperatury zasobnika ZW3,
Zainstalowany presostat zabezpiecza napędy pompę Pc przed uruchomieniem
na tzw „sucho”.
Poprzez konsole sterownicze iDIAMETIC będące integralną częścią kotłów
należy zaprogramować algorytm sterowania napędami pomp obiegów:
kotłowego i grzewczego.
W pomieszczeniu kotłowni przewidziano Aktywny System Bezpieczeństwa
Instalacji Gazu, w którego skład wchodzą:
Zawór MAG 2000 DN 50.
Zawór MAG 2000 DN 50 jest zaworem szybkozamykającym, klapowym,
kołnierzowym, stalowym (nie aluminiowym), równoprzelotowym na ciśnienie
PN 6 MOP 6. Wyposażony do montażu w przeciwkołnierze, uszczelki, śruby,
podkładki oraz klucz do otwierania/ zamykania. Zawór sterowany jest
impulsem elektrycznym 12V poprzez sterownik zaworu STZ-08. Możliwość
zamknięcia ręcznego poprzez klucz.
· Centrala sterująca CS4X
Centrala sterująca CS4X ma możliwość podłączenia do czterech detektorów,
która automatycznie poprzez sterownik STZ-08 steruje zaworem klapowym
MAG 2000 (możliwość sterowania dwoma zaworami). Centrala posiada dwa
stany alarmowe (informacyjny i odcinający) i jest wyposażona w akumulator
1,2 Ah/12V, zapewniający zasilanie buforowe na czas zaniku napięcia. Centrala
zasilana jest napięciem 230 VAC.
· Detektor gazu DEM – 08
Detektor typ DEM – 08 jest detektorem na gaz ziemny w obudowie IP55.
Detektor standartowo skalibrowany jest dwuprogowo:
_
I próg kalibracji
Wybuchowości)
(informacyjny) – 10% DGW (Dolnej Granicy
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
_
II
próg
kalibracji
(odcinający)
–
20%
DGW
(Dolnej
Granicy
Wybuchowości)
Detektor posiada również próg alarmu temperaturowego: + 650C.
Istnieje możliwość wyższej kalibracji np.: 15/30% DGW lub 20/40% DGW.
Detektory powinny być zamocowane na suficie nad dojściem gazu do
kotłów, za pomocą uchwytu naścienno-sufitowego UNS – 08.
· Sterownik zaworu STZ – 08.
Sterownik zaworu STZ – 08 umożliwia zamykanie zaworu wyposażonego w
cewkę
elektromagnetyczną na napięcie
12V. Sterownik
powinien
być
zamontowany możliwie blisko zaworu (do 10 m).
· Sygnalizator optyczno-akustyczny SOA – 08.
Sygnalizator optyczno-akustyczny SOA – 08 umożliwia ciągłą kontrolę
systemu oraz informuje optycznie i akustycznie o nieszczelności instalacji
gazowej.
· Sterownik uniwersalny STW-08W
Sterownik włączony w obwód centrali realizujący funkcję wyłączenia
zasilania w rozdzielni RK, w przypadku wykrycia gazu przez detektory DEM –
08. W przypadku wystąpienia niebezpiecznego stężenia gazu w pomieszczeniu
kotłowni poprzez wyjście NO z modułu alarmowego STW-08W zostanie
wyłączone zasilanie Tablicy RK. W innych przypadkach istnieje możliwość
awaryjnego wyłączenia zasilania urządzeń elektrycznych poprzez przycisk
Awaryjnego Wyłączenia znajdującego się na Tablicy RK oraz poprzez przycisk
WA (Wyłącznik Awaryjny przeciwpożarowy) zlokalizowany przy drzwiach
kotłowni.
3.6. Połączenia wyrównawcze.
W pomieszczeniu należy wykonać ekwipotencjalizację, która polegać będzie
na wykonaniu połączeń przewodem Cu 16 oraz 6mm2 pomiędzy głównymi
rurociągami metalowymi, metalowymi obudowami i zaciskami PE urządzeń
(jeżeli takowe zostały przewidziane przez producentów), a miejscową szynę
uziemiającą MSW kotłowni, zgodnie z normą PN-IEC-60364. Miejscową szynę
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
uziemiającą MSW zainstalować na ścianie kotłowni na wysokości min 1m nad
posadzką i połączyć bednarką FeZn 40x3mm z istniejącym uziomem otokowym
na zewnątrz budynku. W przypadku zbyt dużej impedancji uziomu należy
wykonać uziom szpilkowy.
Ekwipotencjalizacji podlegają również metalowe przewody spalinowe
kotłów, które nie powinny być podłączone do siatki zwodów na dachu, a
chronione przed bezpośrednim uderzeniem pioruna za pomocą zwodu
pionowego umieszczonego w odległości bezpiecznego odstępu izolacyjnego
zgodnie z normą PN-IEC 61024 i podłączonego do siatki zwodów.
Całość prac należy wykonać zgodnie z obowiązującymi przepisami i
normami PN-IEC-60364.
3.7. Uwagi końcowe
Wszystkie prace należy wykonać zgodnie z:
„Warunkami technicznymi wykonania i odbioru robót budowlanych, cz.
D: Roboty instalacyjne – instalacje elektryczne i piorunochronne w
budynkach użyteczności publicznej”. Oraz obowiązującymi Normami.
Rozporządzenie Ministra Infrastruktury z dn. 06 luty 2003r. W sprawie
BHP podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz.401),
Obwieszczenie Ministra Gospodarki, Pracy i Polityki Socjalnej z dn 28
sierpnia 2003r. w sprawie ogłoszenia jednolitego tekstu Rozporządzenia
Ministra Pracy i Polityki Socjalnej – w sprawie ogólnych przepisów BHP
(Dz.U. Nr 169 poz. 1650),
Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002r. (Dz.U.
Nr 75 poz. 609) oraz dnia 07 kwietnia 2004r. (Dz. U. Nr 109 poz. 1156)
w sprawie warunków technicznych jakim powinny odpowiadać budynki i
ich usytuowanie,
Uziemienie (szyna MSW) i połączenia wyrównawcze należy wykonać
zgodnie z normami: PN-89/E-05003/1, PN-IEC-61024 i PN-IEC-60364.
Sprawdzanie odbiorcze musi być dokonane zgodnie z normą PN-IEC-60364.
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
Zainstalowane urządzenia elektryczne, tak krajowe jak importowane, muszą
posiadać
certyfikaty
bezpieczeństwa
bądź
deklaracje
zgodności
z
obowiązującymi normami i przepisami.
ZESTAWIENIE MATERIAŁÓW
Lp.
Ozn.
1.
F0
2.
F1
3.
F2,F3,F4,F5
4.
F6,F7
5. F9,F10,F12,F13
6.
F8
7.
F11
8.
OG
Wyszczególnienie
Wyłącznik
nadmiarowoporądowy
Typ
Ilośc
Producent
S 301 B6
1 szt
Legrand
1 szt
Schrack
S 302 C10
4 szt
Legrand
B 302 B4
2 szt.
Legrand
B 302 B6
5 szt.
Legrand
B 302 B16
1 szt.
Legrand
B 302 C6
1 szt.
Legrand
SPB-12/280/4
1 szt.
Moeller
1szt.
Legrand
NEF30-DR 1NO
1 szt.
Promet
ROP-A M E X
1 szt.
Wyłącznik
BCFO
różnicowoprądowy
25/4/0.03
Wyłącznik
nadmiarowoporądowy
Wyłącznik
nadmiarowoporądowy
Wyłącznik
nadmiarowoporądowy
Wyłącznik
nadmiarowoporądowy
Wyłącznik
nadmiarowoporądowy
Ogranicznik przepięć B+C
FRX 304 40A
9.
RI
Rozłącznik izolacyjny
+wyzwalacz
wzrostowy nr
kat. 07361
10.
SWA
11.
WAK
12. K1, K2,K3,K4
Przycisk grzybkowy
ryglowany
Wyłącznik P.-POŻ
Stycznik
(1NO)
SM320
2Z 230VAC
Promet
2 szt.
Legrand
13.
Xs, X1, Xz
Złączka jednotorowa
ZG-G2.5
60 szt.
S.I.A.E. Pokój
14.
Xz
Złączka jednotorowa
ZG-G10
6 szt.
S.I.A.E. Pokój
Złączka ochronna
ZUO-16
1 szt.
S.I.A.E. Pokój
15.
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
16.
Złączka ochronna
ZUO-4
10 szt
S.I.A.E. Pokój
17.
Szyna mocująca
TS35
wg.potrzeb
handlowe
18.
Oznaczniki
wg.potrzeb
handlowe
19.
Trzymacz
8 szt
S.I.A.E. Pokój
20.
Oznaczniki do złączek
1 szt.
handlowy
2 szt.
PHILIPS
2 szt.
handlowe
KU
Łącznik jednobiegunowy,
21.
S1
bryzgoszczelny, natynkowy,
10A, 250VAC IP66
Philips Pacific
22.
OP1,OP2
Oprawa oświetleniowa
TCW216 2xTLD18W/830 HF
Gniazdo pojedyncze z
23.
GN1, GN2
uziemianiem, natynkowe,
IP66
MSW1,MSW2,
Szyna uziemiająca
SWP-G2
4 szt.
S.I.A.E. Pokój
25.
Bednarka
FeZn 40*3mm
30mb
handlowa
26.
Opaska uziemiająca
wg.potrzeb
S.I.A.E. Pokój
35mb
handlowy
40mb
handlowy
15mb
handlowy
15mb
handlowy
30mb
handlowy
120mb
handlowy
80mb
handlowy
wg. potrzeb
handlowy
3mb
handlowy
24.
MSW3, MSW4
27.
WG,WR
Kabel
28.
WT1,WT3
Kabel
29.
WS1
Kabel
30.
WKp
Kabel
18-60
60-120
NKGs 3x1
SLYcekYc
4x1mm
SLYcekYc
7x1mm
SLYcekYc
3x1mm
H07BB-F
31.
W9
Kabel
450/750V
3*1,5mm
2
H07BB-F
32.
W1 – W8
Kabel
450/750V
3*2,5mm
33.
34.
35.
WA1,WA2,
WA3,WA4,WA5
Kabel
2
YStY 4x1mm
Przewód
(uziemienie rur i armatury)
Przewód
NYM-J 1*6mm2
(uziemienie Tablicy RK)
1*16mm2
DYDzo
PROJEKT WYKONAWCZY. RENOWACJA I RENOWACJI I PRZEBUDOWY ZABYTKOWEGO
PODZAMCZA NA MIĘDZYNARODOWE CENTRUM KULTURY" ETAP I
Peszel ochronny
36.
37.
S1,S2,S3,S4,S5
Puszka przelotowa z listwą
S6, S7,SZ
zaciskową
φzewn. 20mm
80mb
handlowy
IP66
8 szt.
handlowa
1 kpt.
Legrand
φzewn. 50mm
60mb
Polam Suwałki
φzewn. 40mm
60mb
Polam Suwałki
φzewn. 32mm
60mb
Polam Suwałki
φzewn. 20mm
60mb
Polam Suwałki
Wym.1000*600
*300mm
38.
Tablica RK
Szafa z płytą
Atlantic +płyta
pełna
950*550mm
Rura osłonowa typu RB
MAX 50
Rura osłonowa typu RB
MAX 40
Rura osłonowa typu RB
MAX 32
Rura osłonowa typu RB
MAX 20
Złączki , kolanka,
rozgałęzienia, uchwyty do
ściany, tuleje redukcyjne do
rur osłonowych
39.
40.
41.
42.
43.
wg. potrzeb
Polam Suwałki
44.
Dławiki kablowe
45.
Przewód LgY
1x1mm2
46.
Przewód LgY
47.
Przewód LgY
1x2.5mm
48.
Przewód LgY
1x4 mm2
49.
Materiały pomocnicze
zgodnie z KNR
50.
TET1
zewnętrznej
Pakiet AD249
51.
52.
AD 249
53.
STU-08W
54.
Czujnik temperatury
wg. potrzeb
handlowe
wg. potrzeb
handlowy
1x1.5mm2
wg. potrzeb
handlowy
2
wg. potrzeb
handlowy
wg. potrzeb
handlowy
handlowe
1 szt.
DeDietrich
1 szt.
DeDietrich
Pozostałe elementy Kotła INNOVENS MCA 65 wydano w projekcie instalacji gazowej
Sterownik uniwersalny
FERRPOL
Pozostałe elementy Systemu Detekcji gazu wydano w projekcie instalacji gazowej
55.
56.
57.
UWAGA:
W rozdzielni RK należy zastosowac aparaturę o zdolności zwarciowej wg PN-EN 60898
- 10kA
