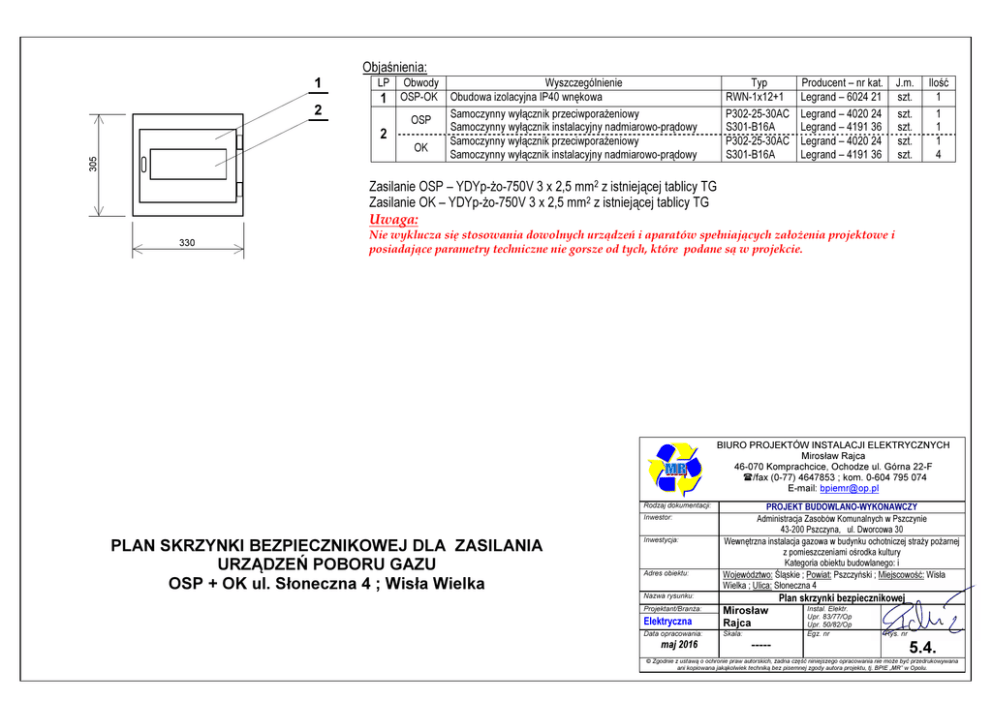

5.4. PLAN SKRZYNKI BEZPIECZNIKOWEJ DLA ZASILANIA

Objaśnienia:
1
2
LP
OSP
2
305
Obwody
Wyszczególnienie
Typ
RWN-1x12+1
P302-25-30AC
S301-B16A
P302-25-30AC
S301-B16A
1 OSP-OK Obudowa izolacyjna IP40 wnękowa
OK
Samoczynny wyłącznik przeciwporażeniowy
Samoczynny wyłącznik instalacyjny nadmiarowo-prądowy
Samoczynny wyłącznik przeciwporażeniowy
Samoczynny wyłącznik instalacyjny nadmiarowo-prądowy
Producent – nr kat.
Legrand – 6024 21
Legrand – 4020 24
Legrand – 4191 36
Legrand – 4020 24
Legrand – 4191 36
J.m.
szt.
szt.
szt.
szt.
szt.
Ilość
1
1
1
1
4
Zasilanie OSP – YDYp-żo-750V 3 x 2,5 mm2 z istniejącej tablicy TG
Zasilanie OK – YDYp-żo-750V 3 x 2,5 mm2 z istniejącej tablicy TG
Uwaga:
330
Nie wyklucza się stosowania dowolnych urządzeń i aparatów spełniających założenia projektowe i
posiadające parametry techniczne nie gorsze od tych, które podane są w projekcie.
BIURO PROJEKTÓW INSTALACJI ELEKTRYCZNYCH
Mirosław Rajca
46-070 Komprachcice, Ochodze ul. Górna 22-F
/fax (0-77) 4647853 ; kom. 0-604 795 074
E-mail: [email protected]
Rodzaj dokumentacji:
Inwestor:
PLAN SKRZYNKI BEZPIECZNIKOWEJ DLA ZASILANIA
URZĄDZEŃ POBORU GAZU
OSP + OK ul. Słoneczna 4 ; Wisła Wielka
Inwestycja:
Adres obiektu:
PROJEKT BUDOWLANO-WYKONAWCZY
Administracja Zasobów Komunalnych w Pszczynie
43-200 Pszczyna, ul. Dworcowa 30
Wewnętrzna instalacja gazowa w budynku ochotniczej straży pożarnej
z pomieszczeniami ośrodka kultury
Kategoria obiektu budowlanego: i
Województwo: Śląskie ; Powiat: Pszczyński ; Miejscowość: Wisła
Wielka ; Ulica: Słoneczna 4
Nazwa rysunku:
Projektant/Branża:
Plan skrzynki bezpiecznikowej
Elektryczna
Mirosław
Rajca
Data opracowania:
Skala:
maj 2016
-----
Instal. Elektr.
Upr. 83/77/Op
Upr. 50/82/Op
Egz. nr
Rys. nr
5.4.
