Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L

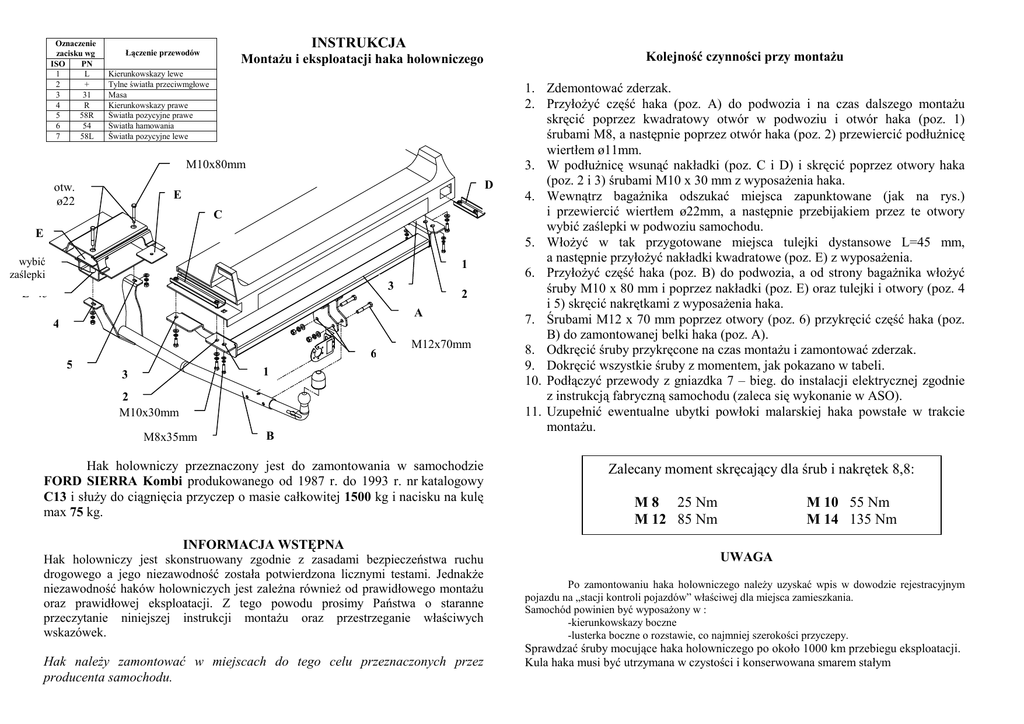

INSTRUKCJA
Łączenie przewodów
Kolejność czynności przy montaŜu
MontaŜu i eksploatacji haka holowniczego
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
M10x80mm
otw.
ø22
D
E
C
E
wybić
zaślepki
1
3
L=45
2
A
4
6
5
M12x70mm
1
3
2
M10x30mm
M8x35mm
B
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
FORD SIERRA Kombi produkowanego od 1987 r. do 1993 r. nr katalogowy
C13 i słuŜy do ciągnięcia przyczep o masie całkowitej 1500 kg i nacisku na kulę
max 75 kg.
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego a jego niezawodność została potwierdzona licznymi testami. JednakŜe
niezawodność haków holowniczych jest zaleŜna równieŜ od prawidłowego montaŜu
oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa o staranne
przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
1. Zdemontować zderzak.
2. PrzyłoŜyć część haka (poz. A) do podwozia i na czas dalszego montaŜu
skręcić poprzez kwadratowy otwór w podwoziu i otwór haka (poz. 1)
śrubami M8, a następnie poprzez otwór haka (poz. 2) przewiercić podłuŜnicę
wiertłem ø11mm.
3. W podłuŜnicę wsunąć nakładki (poz. C i D) i skręcić poprzez otwory haka
(poz. 2 i 3) śrubami M10 x 30 mm z wyposaŜenia haka.
4. Wewnątrz bagaŜnika odszukać miejsca zapunktowane (jak na rys.)
i przewiercić wiertłem ø22mm, a następnie przebijakiem przez te otwory
wybić zaślepki w podwoziu samochodu.
5. WłoŜyć w tak przygotowane miejsca tulejki dystansowe L=45 mm,
a następnie przyłoŜyć nakładki kwadratowe (poz. E) z wyposaŜenia.
6. PrzyłoŜyć część haka (poz. B) do podwozia, a od strony bagaŜnika włoŜyć
śruby M10 x 80 mm i poprzez nakładki (poz. E) oraz tulejki i otwory (poz. 4
i 5) skręcić nakrętkami z wyposaŜenia haka.
7. Śrubami M12 x 70 mm poprzez otwory (poz. 6) przykręcić część haka (poz.
B) do zamontowanej belki haka (poz. A).
8. Odkręcić śruby przykręcone na czas montaŜu i zamontować zderzak.
9. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
10. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
11. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy
licząc od dnia zakupu haka holowniczego do samochodów:
FORD SIERRA
PPUH AUTO-HAK S.J.
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
KOMBI
produkowanego od 1987 r. do 1993 r.
Data produkcji ..............................
Data zakupu...................................
Gwarancja odnosi się do wad ukrytych wynikających
z niezgodności z aktualnie zobowiązującymi normami a zwłaszcza ze
złej konstrukcji, zastosowania wadliwych materiałów itp.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez
nabywcę, a zwłaszcza na skutek nieprzestrzegania zasad konserwacji
i uŜytkowania powstałych w czasie przewozów dokonanych przez
nabywcę.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając
jednocześnie kartę gwarancyjną. Usunięcie "wady" następuje po
stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem słuszności
złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia
uznania reklamacji. Karta gwarancyjna jest niewaŜna, jeŜeli nie jest
wypełniona i podpisana.
HAK HOLOWNICZY DO SAMOCHODU TYPU:
FORD SIERRA
KOMBI
produkowanego od 1987 r. do 1993 r.
Nr kat. C 13
Data zgłoszenia reklamacji: ...................................................................
CERTYFIKAT Nr B/1/199/2000
