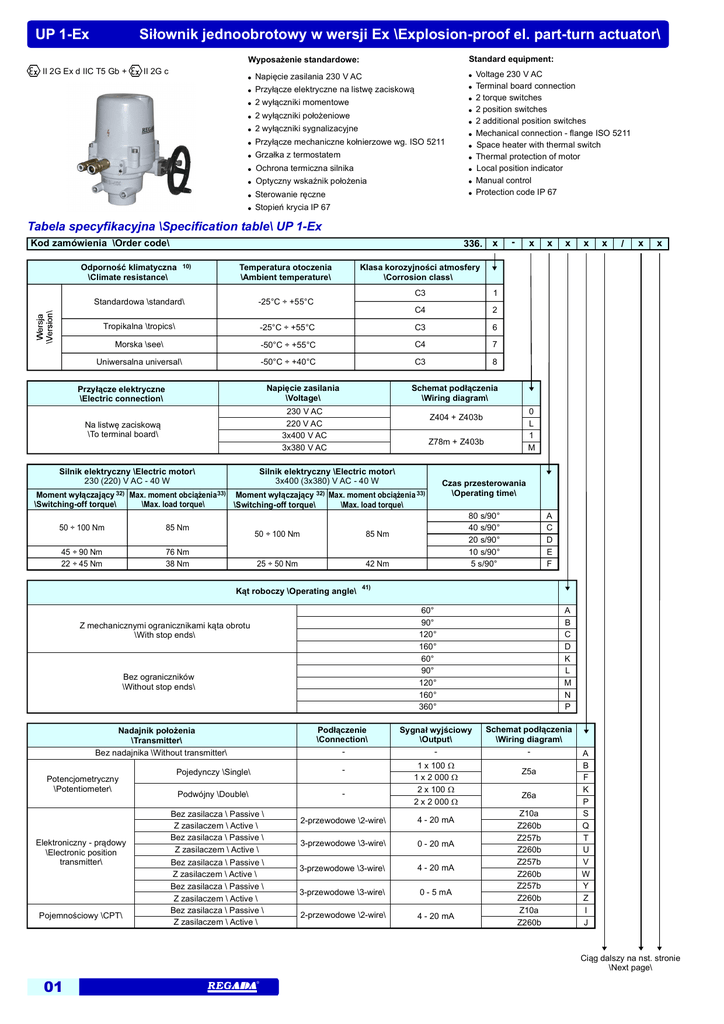

Siłownik jednoobrotowy w wersji Ex \Explosion-proof el. part-turn actuator\
UP 1-Ex
II 2G Ex d IIC T5 Gb +
II 2G c
Wyposażenie standardowe:
Standard equipment:
 Napięcie zasilania 230 V AC
 Przyłącze elektryczne na listwę zaciskową
 2 wyłączniki momentowe
 2 wyłączniki położeniowe
 2 wyłączniki sygnalizacyjne
 Przyłącze mechaniczne kołnierzowe wg. ISO 5211
 Grzałka z termostatem
 Ochrona termiczna silnika
 Optyczny wskaźnik położenia
 Sterowanie ręczne
 Stopień krycia IP 67
 Voltage 230 V AC
 Terminal board connection
 2 torque switches
 2 position switches
 2 additional position switches
 Mechanical connection - flange ISO 5211
 Space heater with thermal switch
 Thermal protection of motor
 Local position indicator
 Manual control
 Protection code IP 67
Tabela specyfikacyjna \Specification table\ UP 1-Ex
Kod zamówienia \Order code\
336.
10)
Odporność klimatyczna
\Climate resistance\
Temperatura otoczenia
\Ambient temperature\
1
C4
2
C3
6
-50°C ÷ +55°C
C4
7
-50°C ÷ +40°C
C3
8
-25°C ÷ +55°C
Tropikalna \tropics\
-25°C ÷ +55°C
Morska \see\
Uniwersalna universal\
Przyłącze elektryczne
\Electric connection\
Napięcie zasilania
\Voltage\
Na listwę zaciskową
\To terminal board\
230 V AC
220 V AC
3x400 V AC
3x380 V AC
85 Nm
45 ÷ 90 Nm
22 ÷ 45 Nm
76 Nm
38 Nm
Z78m + Z403b
Silnik elektryczny \Electric motor\
3x400 (3x380) V AC - 40 W
50 ÷ 100 Nm
85 Nm
25 ÷ 50 Nm
42 Nm
Bez ograniczników
\Without stop ends\
Elektroniczny - prądowy
\Electronic position
transmitter\
Pojemnościowy \CPT\
x
x
/
x
x
Czas przesterowania
\Operating time\
80 s/90°
40 s/90°
20 s/90°
10 s/90°
5 s/90°
A
C
D
E
F
60°
90°
120°
160°
60°
90°
120°
160°
360°
Podłączenie
\Connection\
-
Sygnał wyjściowy
\Output\
-
Pojedynczy \Single\
-
Podwójny \Double\
-
1 x 100 
1 x 2 000 
2 x 100 
2 x 2 000 
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
x
41)
Z mechanicznymi ogranicznikami kąta obrotu
\With stop ends\
Nadajnik położenia
\Transmitter\
Bez nadajnika \Without transmitter\
x
0
L
1
M
Z404 + Z403b
Kąt roboczy \Operating angle\
Potencjometryczny
\Potentiometer\
x
Schemat podłączenia
\Wiring diagram\
Moment wyłączający 32) Max. moment obciążenia 33) Moment wyłączający 32) Max. moment obciążenia 33)
\Switching-off torque\
\Max. load torque\
\Switching-off torque\
\Max. load torque\
50 ÷ 100 Nm
-
Klasa korozyjności atmosfery
\Corrosion class\
C3
Standardowa \standard\
Silnik elektryczny \Electric motor\
230 (220) V AC - 40 W
x
2-przewodowe \2-wire\
4 - 20 mA
3-przewodowe \3-wire\
0 - 20 mA
3-przewodowe \3-wire\
4 - 20 mA
3-przewodowe \3-wire\
0 - 5 mA
2-przewodowe \2-wire\
4 - 20 mA
A
B
C
D
K
L
M
N
P
Schemat podłączenia
\Wiring diagram\
Z5a
Z6a
Z10a
Z260b
Z257b
Z260b
Z257b
Z260b
Z257b
Z260b
Z10a
Z260b
A
B
F
K
P
S
Q
T
U
V
W
Y
Z
I
J
Ciąg dalszy na nst. stronie
\Next page\
01
®
Siłownik jednoobrotowy w wersji Ex \Explosion-proof el. part-turn actuator\
Kod zamówienia \Order code\
Przyłącze mechaniczne
\Mechanical connection\
Kształt wpustu
\Coupling shape\
Wielkość kołnierza
\Flange size\
D-14
Kołnierz
\Flange\
x
336.
F05 / F07
ISO 5211
L-14
H-14
V-20
D-17
L-17
H-11
D-11
L-11
H-8
D-9
D-12
V-17
L-9
L-12
D-16
L-16
H-10
H-13
V-18
V-30
H-17
-
x
x
UP 1-Ex
x
x
x
/
x
x
0
0
1
3
4
0
Rysunek wymiarowy
\Dimensional drawing\
14x14
14x14
14x22
Ø20
17x17
17x17
11x18
11x11
11x11
8x13
9x9
12x12
Ø17 62)
9x9
12x12
16x16
16x16
10x16
13x19
Ø18 62)
Ø30 63)
Ø8 64)
17x25
P-1491
A
B
C
D
E
F
G
H
Q
N
M
1
P
2
3
R
S
T
4
U
V
W
Z
Wyposażenie dodatkowe
\Additional equipment\
A
B
Ustawienie kąta roboczego na określoną wartość \Adjustment of operating stroke for required value\
Ustawienie momentu wyłączającego na określoną wartość \Adjustment of switch-off torque to required value\
Pozłozłacane kontakty mikrowyłączników typ DB41, detale po uzgodnieniu z producentem
\Gold coated contacts of microswitches DB41, details after consulting with producer\
Dopuszczalne kombinacje wyposażenia dodatkowego i kod zamówienia \Allowed combination and code of version\:
A+B=04; H+A=41; H+B=42; H+A+B=44
H
Uwagi:
10) Patrz “Środowisko robocze” str. 4 w “Warunkach ogólnych”.
32) Moment wyłączający podajemy w zamówieniu. W innym przypadku ustawiony
jest maksymalny moment z wybranego zakresu.
33) Takim momentem można obciążyć siłownik w reżimie pracy S2-10 min, lub
S4-25%, 6 - 90 cykli/godz;
W reżimie pracy regulacyjnej S4-25%, 90-1200 cykli/godz. moment ten równy
jest 0,7 wartości maksymalne momentu obciążenia.
41) W wersji siłownika bez nadajnika położenia można ustawić kąt roboczy od 0° do
kata podanego w zamówieniu.
62) Otwór wpustu bezpośrednio na wale wyjściowym. (bez wymiennej wkładki).
63) Otwór pod wymienną wkładkę.
64) Wymienna wkładka z otworem  8.
Notes:
10) See "Working environments" on page 4 in "General conditions".
32) Specify the switching-off torque in your order by words. If not stated it is adjusted
to the maximum rate of the chosen range.
33) By this torque it is possible to load the actuator under duty cycle S2-10 min, or
S4-25%, 6-90 cycles per hour.
For duty cycle S4-25%, 90-1200 cycles per hour this torque equals max.
switching-off torque multiplied by 0.7.
41) The version without any transmitter can have its operating angle adjusted from 0°
up to specified angle.
62) Connection bore directly within output shaft (without replaceable insert).
63) Bore for replaceable insert.
64) Replaceable insert with bore  8.
®
02
UP 1-Ex
Siłownik jednoobrotowy w wersji Ex \Explosion-proof el. part-turn actuator\
Schematy podłączeń \Wiring diagrams\ UP 1-Ex
Przyłącze elektryczne:
2
na listwę zaciskową z 32 zaciskami o przekroju przewodów max. 2,5 mm , przez 3
przepusty kablowe o wymiarach:
- M20x1,5 dla łącznej średnicy przewodów od 3,2 do 8,7 mm
- M20x1,5 dla łącznej średnicy przewodów od 6,1 do 11,7 mm
- M20x1,5 dla łącznej średnicy przewodów od 6,5 do 14,0 mm
Electric connection:
2
to terminal board with 32 terminals, wire cross section max. 2.5 mm ,
via 3 cable glands:
- M20x1.5 for cable diameter 3.2 to 8.7 mm
- M20x1.5 for cable diameter 6.1 to 11.7 mm
- M20x1.5 for cable diameter 6.5 to 14.0 mm
Uwagi:
1. Ochrona termiczna silnika jednofazowego (Z404) jest standardowo wbudowana
wewnątrz silnika elektrycznego na przewodzie “zereowym”. Silniki 3-fazowe w
siłownikach UP 1-Ex nie mają ochrony termicznej silnika F1 wyprowadzonej na
zaciski 5 i 6 (zabezpieczenie termiczne silnik ma zabudowane wewnątrz ).
2. W przypadku siłownika wyposażonego w podwójny nadajnik potencjometryczny,
zaciski 30 i 34 nie są wyprowadzone na listwę zaciskową. Musimy zadecydować czy
chcemy mieć styki złączne czy rozłączne na wyłącznikach S5 i S6.
3. Włączanie momentowe nie jest wyposażone w mechaniczne blokowanie
Wyłączników.
Notes:
1. Thermal protection of single-phase electric motors (Z404) is standartly build-in in
electric motor on the neutral cable. In case of 3-phase electric motor version with
thermal protection F1, it is not leaded to the terminals 5 and 6. (Thermal protection is
build-in)
2. In case of version UP 1-Ex equipped with the double resistance transmitter, terminal
connectors 30 and 34 of the additional position switches have not been taken out.
3.Torque switching is not fitted with mechanical interlocking device.
Legenda:
Z5a........podłączenie pojedynczego potencjometrycznego nadajnika położenia
Z6a........podłączenie podwójnego potencjometrycznego nadajnika położenia
Z10a ......podłączenie prądowego nadajnika położenia 2-przewo. bez zasilacza
Z78m .....podłączenie silnika 3-fazowego
Z257b ....podłączenie prądowego nadajnika położenia 3-przewo. bez zasilacza
Z260b ....podłączenie prądowego nadajnika położenia 3-przewo. z zasilaczem
Z403b ....podłączenie wyłączników momentowych i położeniowych
Z404 ......podłączenie silnika 1-fazowego
Legend:
Z5aconnection of single potentiometer
Z6a..........connection of double potentiometer
Z10a........connection of electronic position transmitter or capacitive position
transmitter - 2-wire, passive
Z78m.......connection of 3-phase electric motor
Z257b......connection of electronic position transmitter - 3-wire, passive
Z260b......connection of electronic position transmitter - 3-wire, active
Z403b ......connection of torque and position switches
Z404........connection of 1-phase electric motor
B1 ............single potentiometer
B2 ............double potentiometer
B3 ............capacitive transmitter or electronic position transmitter
S1 ............thrust switch „open“
S2.............thrust switch „closed“
S3 ............position switch „open“
S4 ............position switch „closed“
S5 ............additional position switch „open“
S6 ............additional position switch „closed“
M..............electric motor
C ..............capacitor
Y ..............motor's brake
E1 ............space heater
F1 ........... motor's thermal protection
F2 ............space heater's thermal switch
X ..............terminal board
R ..............reducing resistor
RL ............loading resistor
B1 .........pojedynczy potencjometryczny nadajnik płożenia
B2 .........podwójny potencjometryczny nadajnik płożenia
B3 .........prądowy nadajnik położenia
S1 .........wyłącznik siłowy „otwiera“
S2 .........wyłącznik siłowy „zamyka“
S3 .........wyłącznik położeniowy „otwiera“
S4 .........wyłącznik położeniowy „zamyka“
S5 .........wyłącznik sygnalizacyjny „otwiera“
S6 .........wyłącznik sygnalizacyjny „zamyka“
M. .........silnik elektryczny
C ...........kondensator
Y ...........hamulec silnika
E1 .........grzałka
F1..........ochrona termiczna silnika
F2..........termostat grzałki
X ...........listwa zaciskowa
R ...........rezystor rozruchowy
RL .........rezystancja obciążenia
03
®
Siłownik jednoobrotowy w wersji Ex \Explosion-proof el. part-turn actuator\
UP 1-Ex
Rysunki wymiarowe \Dimensional drawings\ UP 1-Ex
Kształt wpustu \Coupling shape\
D-xx (Axx)
L-xx (Bxx)
H-xx (Cxx)
V-xx (D01 - D09)
V-30 (D10)
U
P-1491
U
X
ISO
D-xx
D-17
D-16
D-14
D-12
D-11
D-9
Wymiary
\Dimension\
U
17
16
14
12
11
9
ISO
L-xx
L-22
L-17
L-16
L-12
L-11
L-9
Wymiary
\Dimension\
U
22
17
16
12
11
9
ISO
H-xx
H-17
H-14
H-13
H-11
H-10
H-8
Wymiary
\Dimension\
U
V
17
25
14
22
13
19
11
18
10
16
8
13
X
ISO
V-xx
V-30
W
30
Wymiary
\Dimension\
Z
33
X
8
®
04
