OPIS TECHNICZNY

OPIS TECHNICZNY

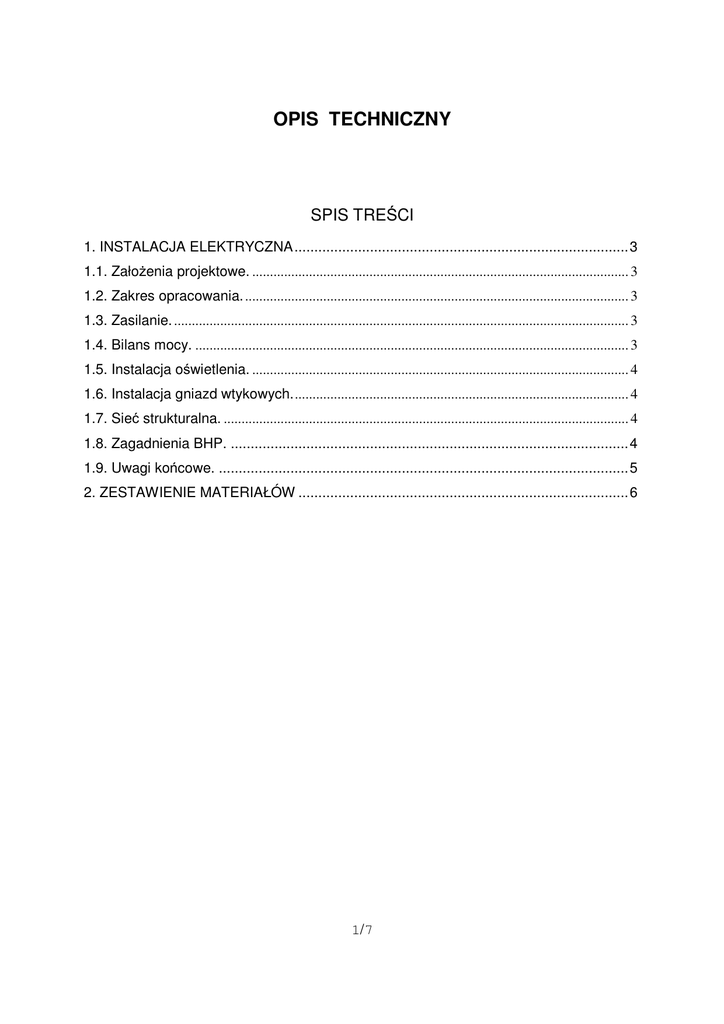

SPIS TREŚCI
1. INSTALACJA ELEKTRYCZNA .................................................................................... 3
1.1. Założenia projektowe. .......................................................................................................... 3
1.2. Zakres opracowania. ............................................................................................................ 3
1.3. Zasilanie. ................................................................................................................................ 3
1.4. Bilans mocy. .......................................................................................................................... 3
1.5. Instalacja oświetlenia. .......................................................................................................... 4
1.6. Instalacja gniazd wtykowych. .............................................................................................. 4
1.7. Sieć strukturalna. .................................................................................................................. 4
1.8. Zagadnienia BHP. .................................................................................................... 4
1.9. Uwagi końcowe. ....................................................................................................... 5
2. ZESTAWIENIE MATERIAŁÓW ................................................................................... 6
1/7
SPIS RYSUNKÓW
Lp.
Nazwa rysunku:
1
2
5
Rozdzielnica RA3 – schemat strukturalny
Rozdzielnica RA3 – rozmieszczenie aparatury
Plan instalacji elektrycznych pomieszczeń
2/7
Skala:
Numer rysunku:
1:50
1a
2a
3a
1. INSTALACJA ELEKTRYCZNA
1.1. Założenia projektowe.
Projekt wykonawczy opracowano z uwzględnieniem:
−
uzgodnień z Inwestorem,
−
założeń branży budowlanej i architektonicznej,
−
aktualnych katalogów produkowanych urządzeń i aparatury elektrycznej,
−
obowiązujących przepisów i norm w zakresie budowy urządzeń elektrycznych.
1.2. Zakres opracowania.
W zakres projektu wchodzą instalacje elektryczne oświetlenia , gniazd wtykowych,
wentylacji i klimatyzacji oraz sieć strukturalna w pomieszczeniach biurowych na 3 piętrze .
1.3. Zasilanie.
Do zasilanie obwodów oświetleniowych i gniazd wtykowych zaprojektowano nową 3-faz.
rozdzielnicę RA3. Zasilanie rozdzielnicy nie wchodzi w zakres niniejszego projektu. Jej
usytuowanie pokazano na planie instalacji na 3 piętrze. Rozdzielnica RA3 została
zaprojektowana jako podtynkowa. Schemat i rozmieszczenie aparatury pokazano na rysunkach.
1.4. Bilans mocy.
1.4.1. Pomieszczenia biurowe na 3 piętrze.
Np.
1
1.
2.
3.
4.
Opis odbiornika
2
Oświetlenie
Gniazda wtyczkowe
Wentylacja
Klimatyzacja
Suma
Ilość
odb.
3
Pi
[kW]
kz
4
5
1,3
1
10,0 0,2 (okresowo 1)
0,15
4,5
1
15,95
3/7
cosφ
6
0,96
0,9
0,9
0,95
Ps
[kW]
Io
[A]
7
8
1,3
2,0 (10,0)
0,15
4,5
7,95
(15,95)
1.5. Instalacja oświetlenia.
Natężenia oświetlenia dla poszczególnych pomieszczeń zaprojektowano zgodnie z wymogami
normy nr PN-EN 12464-1. W nowoprojektowanych pomieszczeniach przewidziano następujące
rodzaje oświetlenia:
-
oświetlenie podstawowe i ewakuacyjne oprawami LED
(w pomieszczeniach umieścić odpowiednie piktogramy wskazujące drogę ewakuacji).
Instalację oświetlenia wykonać przewodem YDYżo 3x1,5mm2 oraz YDYżo 4x1,5mm2 (oprawy
oświetlenia ewakuacyjnego) podtynkowo, stosując osprzęt elektryczny szczelny.
1.6. Instalacja gniazd wtykowych.
Instalację gniazd wtykowych wykonać przewodem typu YDYżo 3x2,5mm2 podtynkowo ,
stosując osprzęt elektryczny szczelny.
1.7. Sieć strukturalna.
W pomieszczeniach biurowych na 3 piętrze przewiduje się wykonanie sieci strukturalnej , dla
poszczególnych stanowisk biurowych. Z uwagi na to że pomieszczenia będą posiadały sufit
podwieszany, instalacja ta rozprowadzona będzie w korytkach i rurkach nad sufitem.
Zejścia w dół do stanowisk , odbywać się będą podtynkowo. W ścianach , na wysokości ( pod
blatem biurka) , zamontowane zostaną zestawy gniazd zasilających , komputerowych i
telefonicznych.
1.8. Zagadnienia BHP.
Obsługę urządzeń elektrycznych może wykonywać personel z wymaganymi kwalifikacjami.
Aparaty w rozdzielnicach i na elewacjach należy opisać do czego służą.
Obok rozdzielnicy zawiesić w folii schemat strukturalny rozdzielnicy i instrukcję o udzieleniu
pierwszej pomocy przy porażeniu prądem elektrycznym.
4/7
1.9. Uwagi końcowe.
Urządzenia objęte Rozporządzeniem Rady Ministrów z dnia 9 listopada 1999r w sprawie
wyrobów wyprodukowanych w Polsce, a także wyrobów importowanych do Polski po raz
pierwszy, mogących stanowić zagrożenie albo służących ochronie lub ratowaniu życia,
zdrowia lub środowiska, podlegają obowiązkowi certyfikacji na znak bezpieczeństwa i
oznaczenie typu znakiem, oraz wyrobów podlegających obowiązkowi wystawienia przez
producenta deklaracji zgodności (Dz. U. nr 5, poz.53 z dnia 28 stycznia 2000r) muszą posiadać
znak bezpieczeństwa.
Całość instalacji elektrycznych wykonać zgodnie z normą PN-IEC 60364-1 a ochronę
przeciwporażeniową zgodnie z normą PN-IEC 60364-4-41 : 2000.
5/7
2. ZESTAWIENIE MATERIAŁÓW
Lp.
Producent lub
Dystrybutor
Wyszczególnienie
1
2
3
Ilość
Jedn. Uwagi
4
5
1
kpl
1
3
7
12
7
1
3
1
2
kpl
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
Gniazdo wtykowe podwójne z bolcem ochronnym
2P+Z szczelne 10/16A 250V
10
szt.
Przewód kabelkowy miedziany YDYżo 3x2,5mm2
320
m
10
szt.
300
m
1000
250
m
7
szt.
3
szt.
36
szt.
300
m
Rozdzielnica RA3
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
LEGRAND
Rozdzielnica wnękowa Ekinoxe TX z drzwiami
transparentnymi; 4x18mod. o wym.
425x760x91mm
Rozłącznik izolacyjny FR 303, 40A
Wyłącznik różnicowo-prądowy P304 25A 30mA
Wyłącznik nadprądowy S301 B6A
Wyłącznik nadprądowy S301 B16A
Wyłącznik nadprądowy S301 C6A
Wyłącznik nadprądowy S301 C20A
Lampka sygnalizacyjna L304 - niebieska
Listwa przyłączeniowa izolowana 3P+N
Listwa przyłączeniowa N,PE
Instalacja gn. wtykowych
1.
LEGRAND
2.
Puszka instalacyjna podtynkowa Ø80mm z
rozgałęźnikiem 5x4mm2
Rurka osłonowa PCV Ø21mm
3.
4.
Instalacja oświetlenia
1.
2.
3.
LEGRAND
4.
5.
Przewód kabelkowy YDYżo 3x1,5mm2
YDYżo 4x1,5mm2
Wyłącznik 2-biegunowy podtynkowy, szczelny
10/16A, 250V
Wyłącznik 1-biegunowy podtynkowy, szczelny
10/16A, 250V
Puszka instalacyjna podtynkowa Ø80mm z
rozgałęźnikiem 5x4mm2
Rurka osłonowa PCV Ø21mm
Instalacja klimatyzacji i wentylacji
1.
Przewód kabelkowy YDYżo 3x4mm2
YDYżo 3x1,5mm2
100
250
m
2.
Rurka osłonowa PCV Ø21mm
200
m
Instalacja strukturalna
600
m
2.
Kabel transmisyjny kat. 7 czteroparowa skrętka
kolor żółty S/FTP
Przewód kabelkowy miedziany YDYżo 3x2,5mm2
550
m
3.
4.
Rurka osłonowa PCV Ø32mm
Rurka osłonowa PCV Ø28mm
200
250
m
m
1.
LEGRAND
6/7
6
7/7
