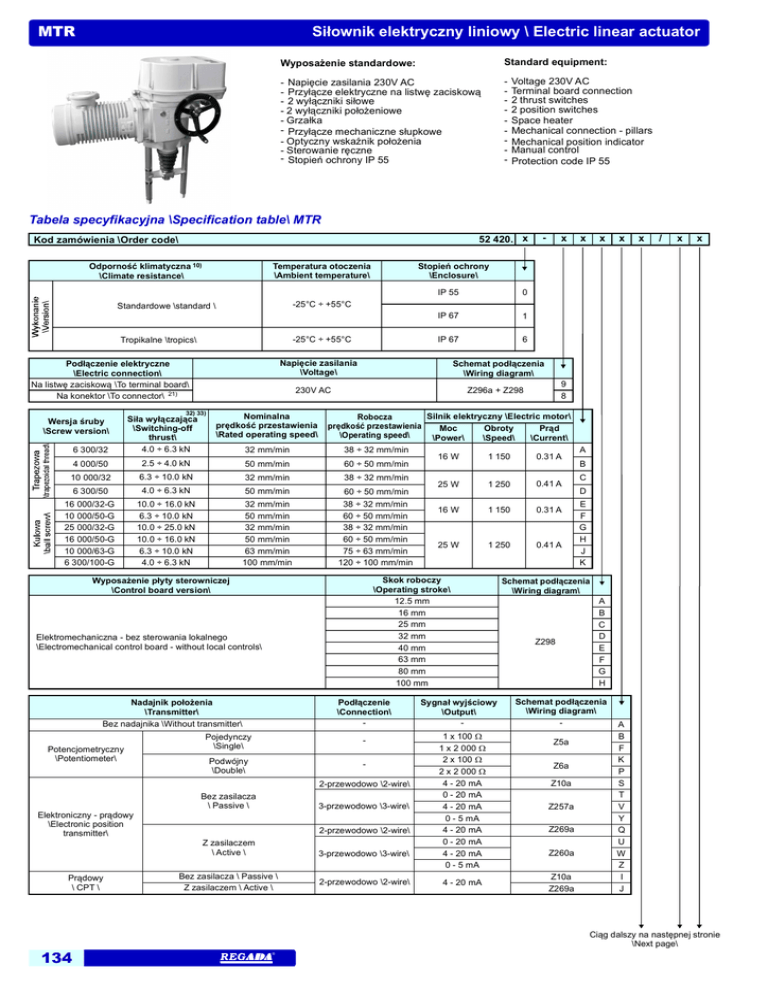

MTR Siłownik elektryczny liniowy \ Electric linear actuator 134

Siłownik elektryczny liniowy \ Electric linear actuator
MTR
Wyposażenie standardowe:
Standard equipment:
- Napięcie zasilania 230V AC
- Przyłącze elektryczne na listwę zaciskową
- 2 wyłączniki siłowe
- 2 wyłączniki położeniowe
- Grzałka
- Przyłącze mechaniczne słupkowe
- Optyczny wskaźnik położenia
- Sterowanie ręczne
- Stopień ochrony IP 55
-
Voltage 230V AC
Terminal board connection
2 thrust switches
2 position switches
Space heater
Mechanical connection - pillars
Mechanical position indicator
Manual control
Protection code IP 55
Tabela specyfikacyjna \Specification table\ MTR
52 420. x
Kod zamówienia \Order code\
Odporność klimatyczna 10)
\Climate resistance\
Temperatura otoczenia
\Ambient temperature\
6 300/32
0
IP 67
1
IP 67
6
230V AC
x
x
/
x
x
Nominalna
prędkość przestawienia
\Rated operating speed\
32 mm/min
Silnik elektryczny \Electric motor\
Robocza
prędkość przestawienia
Moc
Obroty
Prą d
\Operating speed\
\Power\
\Speed\
\Current\
38 ÷ 32 mm/min
A
0.31 A
16 W
1 150
60 ÷ 50 mm/min
B
50 mm/min
10 000/32
6.3 ÷ 10.0 kN
32 mm/min
38 ÷ 32 mm/min
6 300/50
4.0 ÷ 6.3 kN
50 mm/min
60 ÷ 50 mm/min
16 000/32-G
10 000/50-G
25 000/32-G
16 000/50-G
10 000/63-G
6 300/100-G
10.0 ÷ 16.0 kN
6.3 ÷ 10.0 kN
10.0 ÷ 25.0 kN
10.0 ÷ 16.0 kN
6.3 ÷ 10.0 kN
4.0 ÷ 6.3 kN
32 mm/min
50 mm/min
32 mm/min
50 mm/min
63 mm/min
100 mm/min
38
60
38
60
75
120
÷ 32 mm/min
÷ 50 mm/min
÷ 32 mm/min
÷ 50 mm/min
÷ 63 mm/min
÷ 100 mm/min
25 W
1 250
0.41 A
16 W
1 150
0.31 A
25 W
1 250
0.41 A
Skok roboczy
\Operating stroke\
12.5 mm
16 mm
25 mm
32 mm
40 mm
63 mm
80 mm
100 mm
Wyposażenie płyty sterowniczej
\Control board version\
Elektromechaniczna - bez sterowania lokalnego
\Electromechanical control board - without local controls\
Nadajnik położenia
\Transmitter\
Bez nadajnika \Without transmitter\
Podłączenie
\Connection\
-
Pojedynczy
\Single\
-
Podwójny
\Double\
2-przewodowo \2-wire\
Bez zasilacza
\ Passive \
3-przewodowo \3-wire\
Elektroniczny - prądowy
\Electronic position
transmitter\
2-przewodowo \2-wire\
Z zasilaczem
\ Active \
3-przewodowo \3-wire\
Bez zasilacza \ Passive \
Z zasilaczem \ Active \
9
8
Z296a + Z298
2.5 ÷ 4.0 kN
Prądowy
\ CPT \
x
Schemat podłączenia
\Wiring diagram\
4 000/50
Potencjometryczny
\Potentiometer\
IP 55
Napięcie zasilania
\Voltage\
Podłączenie elektryczne
\Electric connection\
Na listwę zaciskową \To terminal board\
Na konektor \To connector\ 21)
32) 33)
x
Stopień ochrony
\Enclosure\
-25°C ÷ +55°C
Tropikalne \tropics\
Siła wyłączająca
\Switching-off
thrust\
4.0 ÷ 6.3 kN
x
-25°C ÷ +55°C
Standardowe \standard \
Wersja śruby
\Screw version\
-
2-przewodowo \2-wire\
Sygnał wyjściowy
\Output\
1 x 100 
1 x 2 000 
2 x 100 
2 x 2 000 
4 - 20 mA
0 - 20 mA
4 - 20 mA
0 - 5 mA
4 - 20 mA
0 - 20 mA
4 - 20 mA
0 - 5 mA
4 - 20 mA
C
D
E
F
G
H
J
K
Schemat podłączenia
\Wiring diagram\
Z298
A
B
C
D
E
F
G
H
Schemat podłączenia
\Wiring diagram\
Z5a
Z6a
Z10a
Z257a
Z269a
Z260a
Z10a
Z269a
A
B
F
K
P
S
T
V
Y
Q
U
W
Z
I
J
Ciąg dalszy na następnej stronie
\Next page\
134
®
MTR
Siłownik elektryczny liniowy \ Electric linear actuator
52 420. x
Kod zamówienia \Order code\
Przyłącze mechaniczne
\Mechanical connection\
Słupki \Pillars\
Kołnierz \Flange\
Wysokość przyłącza / skok
\Connecting height / stroke\
30/100
74/100
130/100
112/100
110/100
Rozstaw słupków / otwiercenie kołnierza
\Pillars spacing / bore of flange\
Gwint sprzęgła 62)
\Thread of stem\
150/ -
M20x1,5
M16x1,5
M10x1
150/80 H8
150/65.15 H7
-
x
x
x
x
x
Rysunek wymiarowy
\Dimensional drawing\
P-1045b/A; P-1045b/D
P-1045b/B; P-1045b/E
P-1045b/C; P-1045b/H
P-1046b/A; P-1046b/C
P-1046b/B; P-1046b/D
A
B
C
L
M
Bez dodatkowego wyposażenia: nastawiona max. siła wyłączająca z wybranego zakresu
\Without additional equipment; adjusted max. switching-off thrust from range\
2 wyłączniki sygnalizacyjne S5, S6 \2 sygnalling switches S5, S6\
Z298
B
Nastawienie siły wyłączającej na określoną wartość \Adjustment of s witch-off thrust to required value\
Dopuszczalne kombinacje wyposażenia dodatkowego i kody zamówienia \Allowed combination and code of version\: A+B=07
Uwagi:
10) Patrz "Środowisko robocze" na str. 2.
21) Wersja z przyłączem konektorowym tylko do temperatury -40°C. Schematy
podłączeń są pokazane bez oznaczeń stosowanych w przyłączu
konektorowym. Schematy te są dostępne na zapytanie.
32) Siłę wyłączającą z wybranego zakresu podać w zamówieniu słownie.
W innym przypadku ustawiana jest maksymalna z wybranego zakresu.
33) Maksymalna siła obciążenia wynosi:
- 0,8 max. wartości siły znamionowej w reżimie pracy S2-10 min lub S4-25%,
6 - 90 cykli/h.
- 0,6 max. wartości siły znamionowej w reżimie pracy S4-25%, 90 do 1200
cykli/h
62) Gwint sprzęgła w wale wyjściowym specyfikuje się w zamówieniu słownie.
x
x
0
1
0
2
0
3
Schemat podłączenia
\Wiring diagram\
Wyposażenie dodatkowe \Additional equipment\
A
/
Notes:
10) See "Working environments" on page 2.
21) Wiring diagrams are not showing connector pin numbers. Complete diagram on
request.
32) State the switching-off thrust in your order. If not stated it is adjusted to the
maximum value of chosen range. The switching-off thrust is not adjustable by
customer.
33) The maximum load thrust equals the max. switching-off thrust multiplied by:
 0.8 for duty cycle S2-10min, or S4-25%, 6 - 90 cycles per hour
 0.6 for duty cycle S4-25%, 90 -1200 cycles per hour
62) Thread in the coupling must be specified in the order by words.
®
135
Siłownik elektryczny liniowy \ Electric linear actuator
MTR
Schematy podłączenia \Wiring diagrams\ MTR
Przyłącze elektryczne:
2
na listwę zaciskową z 32 zaciskami o przekroju przewodu max. 2,5 mm , przez
2 przepusty kablowe M25x1,5 dla rozmiaru kabli 12,5 do 19 mm.
Electric connection:
2
to terminal board with 32 terminals, wire cross section max. 2.5 mm , via 2 cable
glands M25x1.5 for cable diameter 12.5 to 19 mm.
Uwaga:
1. Podłączenie jest limitowane ilością (32) zacisków na listwie zaciskowej.
2. W wersji siłownika z przyłączem na listwę zaciskową, zacisk 1/60 w schemacie
podłączenia Z269a i Z260a jest wyprowadzony na zacisk nr 1.
3. Zwora X3:6-X:7 i X3:2-X:8 w schemacie podłączenia Z296 przy podłączeniu na
listwę zaciskową nie jest założona fabrycznie. (Połączenie musi wykonać
użytkownik)
4. Inne podłączenia elektryczne siłownika nie pokazane w katalogu możliwe po
uzgodnieniu z producentem.
Notes:
1. Wiring connection is limited by max. number of 32 terminals.
2. For the EA version with connection to the terminal board, the terminal 1/60 (the
wiring diagrams Z269a and Z260a) is led out to the terminal No. 1.
3. For the EA version with connection to the terminal board, the actuator is not
equipped with the jumper X3:6-X:7 and X3:2-X:8 (wiring Z296) in manufacturing
plant (it is necessary to connect it by customer).
4. Different wirings of actuators than shown in the catalogue are possible after
agreement with producer.
Legenda:
Z5a........podłączenie pojedynczego potencjometrycznego nadajnika położenia
Z6a........podłączenie podwójnego potencjometrycznego nadajnika położenia
Z10a......podłączenie elektronicznego lub pojemnościowego prądowego nadajnika
położenia 2-przewodowo bez zasilacza
Z257a ....podłączenie elektronicznego prądowego nadajnika położenia
3-przewodowo bez zasilacza
Z260a ....podłączenie elektronicznego prądowego nadajnika położenia
3-przewodowo z zasilaczem
Z269a ....podłączenie elektronicznego lub pojemnościowego prądowego nadajnika
położenia 2-przewodowo z zasilaczem
Z296a ....podłączenie silnika elektrycznego
Z298......podłączenie wyłączników siłowych i położeniowych i grzałki
Legend:
Z5a...........connection of single potentiometer
Z6a...........connection of double potentiometer
Z10a.........connection of CPT or electronic transmitter - 2-wire, passive
Z257b.......connection of electronic position transmitter - 3-wire, passive
Z260a.......connection of electronic position transmitter - 3-wire, active
Z269a.......connection of CPT or electronic transmitter - 2-wire, active
Z296a.......connection of 1-phase electric motor
Z298.........connection of thrust and position switches and space heater
B1.............potencjometryczny pojedynczy nadajnik położenia
B2.............potencjometryczny podwójny nadajnik położenia
B3.............pojemnościowy lub elektroniczny prądowy nadajnik położenia
S1.............wyłącznik siłowy „otwiera“
S2.............wyłącznik siłowy „zamyka“
S3.............wyłącznik położeniowy „otwiera“
S4.............wyłącznik położeniowy „zamyka“
S5.............wyłącznik sygnalizacyjny „otwiera“
S6.............wyłącznik sygnalizacyjny „zamyka“
M ..............silnik elektryczny
C ..............kondensator rozruchowy
Y...............hamulec elektromechaniczny silnika
E1.............grzałka
X...............listwa zaciskowa
X3.............listwa zaciskowa silnika
I ................sygnały wyjściowe
R ..............rezystor rozruchowy
RL .............rezystancja obciążenia
136
®
B1.............single potentiometer
B2.............double potentiometer
B3.............CPT transmitter or electronic position transmitter
S1.............thrust switch „open“
S2.............thrust switch „closed“
S3.............position switch „open“
S4.............position switch „closed“
S5.............additional position switch „open“
S6.............additional position switch „closed“
M ..............electric motor
C ..............capacitor
Y...............motor's brake
E1.............space heater
X...............terminal board
X3.............electric motor`s terminal board
I ................output current signals
R ..............reducing resistor
RL ...........loading resistor
MTR
Siłownik elektryczny liniowy \ Electric linear actuator
Rysunki wymiarowe \Dimensional drawings\ MTR
Element sprzęgła
\Coupling detail\
* Dotyczy wersji z konektorem
\Valid for connector version only\
Ze śrubą trapezową
\With trapezoidal thread\
P-1045b/C
130
680
622
P-1045b/B
74
P-1045b/A
30
578
Wersja
H
L
\Version\
Ze śrubą kulową
\With ball screw\
P-1045b/H
130
P-1045b/E
74
P-1045b/D
30
Wersja
H
\Version\
702
646
602
P-1045b
L
*
Element sprzęgła
\Coupling detail\
* Dotyczy wersji z konektorem
\Valid for connector version only\
P-1046b/B
P-1046b/A
Wersja
\Version\
Ze śrubą trapezową
\With trapezoidal thread\
65.15 H7
656
4x Ø13
80 H8
L
d
G
110
112
H
P-1046b/D
P-1046b/C
Wersja
\Version\
Ze śrubą kulową
\With ball screw\
65.15 H7
678
4x Ø13
80 H8
L
d
G
110
112
P-1046b
H
®
137
