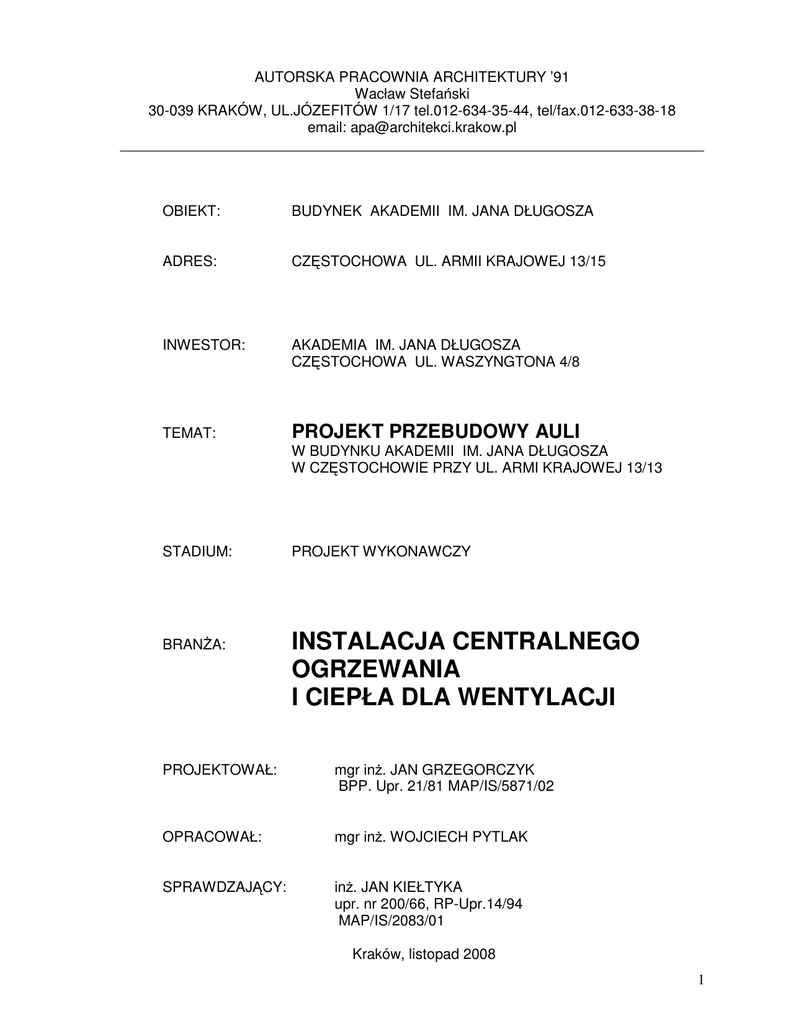

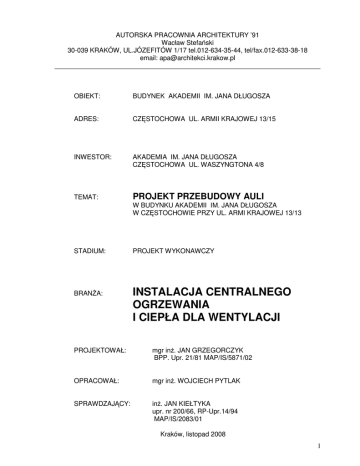

AUTORSKA PRACOWNIA ARCHITEKTURY ’91
Wacław Stefański
30-039 KRAKÓW, UL.JÓZEFITÓW 1/17 tel.012-634-35-44, tel/fax.012-633-38-18
email: [email protected]
________________________________________________________________________
OBIEKT:
BUDYNEK AKADEMII IM. JANA DŁUGOSZA
ADRES:
CZĘSTOCHOWA UL. ARMII KRAJOWEJ 13/15
INWESTOR:
AKADEMIA IM. JANA DŁUGOSZA
CZĘSTOCHOWA UL. WASZYNGTONA 4/8
TEMAT:
PROJEKT PRZEBUDOWY AULI
W BUDYNKU AKADEMII IM. JANA DŁUGOSZA
W CZĘSTOCHOWIE PRZY UL. ARMI KRAJOWEJ 13/13
STADIUM:
PROJEKT WYKONAWCZY
BRANŻA:
INSTALACJA CENTRALNEGO
OGRZEWANIA
I CIEPŁA DLA WENTYLACJI
PROJEKTOWAŁ:
mgr inż. JAN GRZEGORCZYK
BPP. Upr. 21/81 MAP/IS/5871/02
OPRACOWAŁ:
mgr inż. WOJCIECH PYTLAK
SPRAWDZAJĄCY:
inż. JAN KIEŁTYKA
upr. nr 200/66, RP-Upr.14/94
MAP/IS/2083/01
Kraków, listopad 2008
1
ZAWARTOŚĆ OPRACOWANIA
A. Opis techniczny
1. Podstawa opracowania
2. Przedmiot i zakres opracowania
3. Źródło ciepła
4. Instalacja centralnego ogrzewania
4.1.
Opis
4.2.
Regulacja instalacji
4.3.
Materiały
5. Instalacja ciepła dla wentylacji
5.1.
Opis
5.2.
Regulacja instalacji
5.3.
Materiały
6. Uwagi końcowe
B. Obliczenia i zestawienia materiałów
1.
2.
3.
4.
Wyniki obliczeń instalacji centralnego ogrzewania
Zestawienie materiałów dla instalacji centralnego ogrzewania
Wyniki obliczeń instalacji ciepła dla wentylacji
Zestawienie materiałów dla instalacji ciepła dla wentylacji
C. Rysunki
1.
2.
3.
4.
5.
6.
7.
Sytuacja
Rzut wentylatorni
Rzut piwnic
Rzut parteru
Rozwinięcie instalacji centralnego ogrzewania
Rozwinięcie instalacji ciepła dla wentylacji
Schemat podłączenia nagrzewnicy
2
A. OPIS TECHNICZNY
do PW Instalacji centralnego ogrzewania i ciepła dla wentylacji Przebudowy Auli w
budynku akademii im. Jana Długosza w Częstochowie przy ul. Armii Krajowej 13/13.
1. Podstawa opracowania:
Podstawę opracowania stanowiły:
- zlecenie Zamawiającego
- PW architektoniczno-budowlany
- inwentaryzacja stanu istniejącego
- uzgodnienia z użytkownikiem
- obowiązujące normy i przepisy
- dane katalogowe producentów
2. Przedmiot i zakres opracowania
W opracowaniu niniejszym ujęto projekt wykonawczy instalacji centralnego ogrzewania i ciepła dla
wentylacji dla przebudowywanej części budynku. Na rzutach pokazano przebieg rurociągów i
rozmieszczenie urządzeń.
3. Źródło ciepła
Budynek jest podłączony do miejskiej sieci ciepłowniczej. W piwnicy budynku znajduje się
wymiennikowy węzeł cieplny dla potrzeb centralnego ogrzewania i wentylacji. Do rozdzielaczy w
węźle cieplnym podłączone będą rurociągi zaprojektowane w niniejszym projekcie.
4. Instalacja centralnego ogrzewania
4.1. Opis
W budynku istnieje instalacja wodna, dwururowa, pompowa, systemu zamkniętego z
rozdziałem dolnym. Instalacja pracuje na niskich parametrach wody grzejnej Tz = 80 oC, Tp = 60
o
C. Instalacja zasilana jest z miejskiej sieci ciepłowniczej poprzez węzeł cieplny wymiennikowy
zlokalizowany w piwnicy budynku. Rurociągi rozprowadzające poprowadzone są w kanałach
murowanych pod posadką parteru i pod stropem piwnic i parteru.
W niniejszym opracowaniu przeprojektowano istniejącą instalację w obrębie auli. Zaprojektowano
nowe grzejniki w auli i pomieszczeniach magazynowych. Moc instalacji 29,8 kW.
Grzejniki w auli stanowić będą ogrzewanie dyżurne utrzymujące temperaturę 8 oC. Do temperatury
20 oC aula dogrzewana będzie powietrzem wentylacyjnym.
4.2. Regulacja instalacji
Instalacja posiadać będzie regulację stałą i zmienną dostosowującą wydajność grzejników
do aktualnego, zmiennego w poszczególnych pomieszczeniach, zapotrzebowania ciepła.
Regulację stałą stanowić będą nastawy wstępne zaworów termostatycznych montowanych na
gałązkach zasilających grzejniki.
Regulację zmienną stanowić będą grzejnikowe zawory termostatyczne montowane na gałązkach
zasilających grzejniki.
3
4.3. Materiały
Grzejniki
W budynku zastosowane będą grzejniki stalowe, jedno lub dwupłytowe z zaworami typu VNH
CosmoNowa. Wysokość grzejników 600 mm. Grzejniki wyposażone są w indywidualne
automatyczne odpowietrzniki.
Głowice termostatyczne
W instalacji zastosowano głowice termostatyczne f-my Heimeier typu VK w wykonaniu do miejsc
publicznych ogólnie dostępnych nr. kat. 6120-00.500
Zawory
W instalacji zastosowano następujące zawory:
- zawory termostatyczne grzejnikowe typ V-exakt f-my Heimeier, proste i kątowe nr. kat.
3501 i 3502.
- zawory kulowe
- zawory równoważące typ STADA f-my Tour Anderson
Rurociągi
Rurociągi należy wykonać z rur stalowych spawanych. Rurociągi w pustce pod widownią należy
wykonać z rur PE Rautherm FW f-my Rehau.
Rurociągi należy izolować cieplnie prefabrykowanymi okładzinami z pianki poliuretanowej o
minimalnej grubości 20 mm.
Gałązki grzejnikowe nie będą izolowane cieplnie.
5. Instalacja ciepła dla wentylacji
5.1. Opis
Centrala wentylacyjna umieszczona została w piwnicy w pomieszczeniu wentylatorni.
Powietrze nawiewane ogrzewane będzie wodą grzewczą z instalacji ciepła dla wentylacji. Instalacja
zasilana będzie z miejskiej sieci cieplnej wysokich parametrów poprzez wymiennik płytowy
zlokalizowany w piwnicy budynku.
Zaprojektowano instalację wodną, dwururową, pompową, systemu zamkniętego z rozdziałem
dolnym. Instalacja pracować będzie na niskich parametrach zmiennych Tz = 80 oC, Tp = 60 oC.
Moc cieplna nagrzewnicy 120 kW. Rurociągi rozprowadzające poprowadzone będą pod stropem
piwnic. Instalacja do nagrzewnicy podłączona będzie przy pomocy węzła połączeniowego. Węzeł
połączeniowy umieszczony został w wentylatorni przed nagrzewnicą. Wyposażony będzie w
pompę, w zawór regulacyjny, armaturę odcinającą, kontrolną i spustową.
5.2. Regulacja instalacji
Instalacja pracować będzie ze zmiennym przepływam wody grzewczej. Regulacja poboru
ciepła przez nagrzewnicę wentylacyjną odbywać się będzie przy pomocy zaworu dwudrogowego w
węźle połączeniowym nagrzewnicy. Zawór dwudrogowy sterowany będzie regulatorem centrali.
6.3.3. Materiały
Zawory
- zawory równoważące typ STADA f-my Tour Anderson
- zawory kulowe odcinające do C.O.
Rurociągi
Rurociągi i podłączenia nagrzewnic należy wykonać z rur stalowych spawanych. Rurociągi należy
izolować cieplnie prefabrykowanymi okładzinami z pianki poliuretanowej o minimalnej grubości
25 i 30 mm.
4
7. Uwagi końcowe
Wszystkie prace instalacyjno-montażowe należy wykonać zgodnie z:
„Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano–Montażowych” część
II-„Roboty Instalacji Sanitarnych i Przemysłowych”.
Roboty należy wykonać zgodnie z obowiązującymi przepisami budowlanymi i BHP
Instalacje należy zaopatrzyć w oznaczenia umożliwiające łatwe rozróżnienie
poszczególnych mediów zgodnie z rozporządzeniem Ministra Gospodarki Przestrzennej i
Budownictwa z dn.01.10.93 Dz.U. Nr.96 z dnia 15.10.93 r.
Wbudowane materiały i urządzenia powinny posiadać certyfikaty.
Opracował
mgr inż. Jan Grzegorczyk
