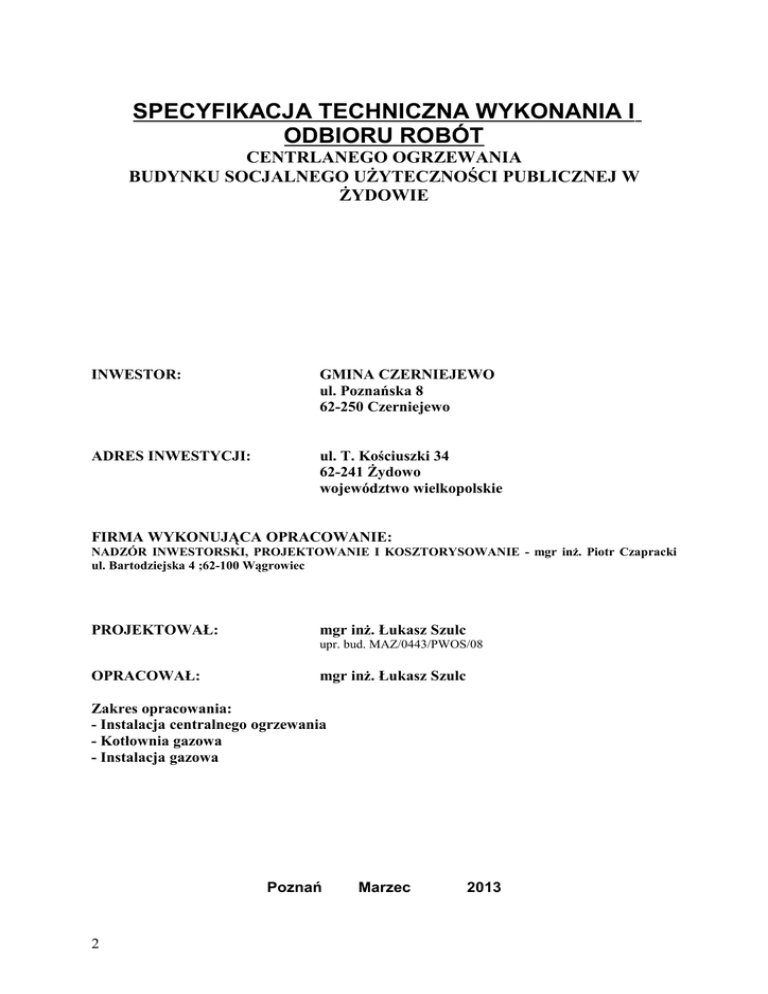

SPECYFIKACJA TECHNICZNA WYKONANIA I
ODBIORU ROBÓT
CENTRLANEGO OGRZEWANIA
BUDYNKU SOCJALNEGO UŻYTECZNOŚCI PUBLICZNEJ W
ŻYDOWIE
INWESTOR:
GMINA CZERNIEJEWO
ul. Poznańska 8
62-250 Czerniejewo
ADRES INWESTYCJI:
ul. T. Kościuszki 34
62-241 Żydowo
województwo wielkopolskie
FIRMA WYKONUJĄCA OPRACOWANIE:
NADZÓR INWESTORSKI, PROJEKTOWANIE I KOSZTORYSOWANIE - mgr inż. Piotr Czapracki
ul. Bartodziejska 4 ;62-100 Wągrowiec
PROJEKTOWAŁ:
mgr inż. Łukasz Szulc
upr. bud. MAZ/0443/PWOS/08
OPRACOWAŁ:
mgr inż. Łukasz Szulc
Zakres opracowania:
- Instalacja centralnego ogrzewania
- Kotłownia gazowa
- Instalacja gazowa
Poznań
2
Marzec
2013
ZAKRES OPRACOWANIA – INSTALACJA CENTRALNEGO OGRZEWANIA
1. WSTĘP
2. MATERIAŁY
3. SKŁADOWANIE MATERIAŁÓW
4. SPRZĘT
5. WYKONANIE ROBÓT
6. PODSTAWA PRAWNA
3
1. WSTĘP
1.1. PRZEDMIOT ST
Przedmiotem niniejszej Specyfikacji Technicznej /ST/ są wymagania dotyczące wykonania
oraz odbioru robót modernizowanej instalacji centralnego ogrzewania oraz wykonania
kotłowni olejowej w budynku przy ul. Tadeusza Kościuszki 34 w Żydowie.
1.2. ZAKRES STOSOWANIA ST
Specyfikacja Techniczna /ST/ jest stosowana jako dokument przetargowy i kontraktowy przy
zlecaniu i realizacji robót .
1.3. ZAKRES ROBÓT OBJĘTYCH ST
Ustalenia zawarte w niniejszej Specyfikacji obejmują wszystkie roboty niezbędne do
wykonania instalacji centralnego ogrzewania budynku przy ul. Tadeusza Kościuszki 34 w
Żydowie.
Zadanie inwestycyjne zostało podzielone na dwa etapy. W etapie 1 zostaną zdemontowane
stare grzejniki oraz rurociągi rozprowadzające cieplik po budynku. W drugim etapie
zostaną zamontowane nowe grzejniki zamiast starych,wykonana zostanie nowa instalacja z
rur plastikowych PP oraz zostanie wykonana nowa kotłownia gazowa. Wszystkie grzejniki
zostaną uzbrojone w zawory termostatyczne z głowicami do regulacji mocy oraz w zawory
powrotne umożliwiające odcięcie grzejnika.
1.4. OKREŚLENIA PODSTAWOWE
1.4.1. Przyłącze cieplne – odcinek zewnętrznych instalacji odbiorczych za źródłem ciepła,
łączący te instalacje z instalacjami odbiorczymi w obiektach.
1.4.2. Źródło ciepła – połączone ze sobą urządzenia lub instalacje służące do zmiany
rodzaju lub parametrów nośnika energetycznego dostarczanego do źródła oraz regulacji
ilości ciepła dostarczanego do instalacji odbiorczych.
1.4.3. Instalacja grzewcza - instalację ogrzewczą wodną stanowi układ połączonych
przewodów napełnionych wodą instalacyjną, wraz z armaturą, pompami obiegowymi i innymi
urządzeniami oddzielonymi zaworami od źródła ciepła.
1.4.4. Czynnik grzejny – nośnik ciepła dopływający do grzejnika i oddający ciepło
ogrzewanemu pomieszczeniu poprzez ścianki elementu grzejnego.
1.5. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT
1. Wykonawca robót jest odpowiedzialny za jakość wykonanych robót oraz za ich z
godność z dokumentacją techniczną, specyfikacją techniczną i obowiązującymi
przepisami, w tym PN i BN, Wymagania Techniczne.
2. Wykonawca uwzględni w kalkulacji robót wszystkie elementy niezbędne do
prawidłowego działania instalacji CO. Wykonawca na własny koszt sporządzi
niezbędną dla niego dokumentację wykonawczą oraz niezależnie dokumentację
powykonawczą z ewentualnymi zmianami, dostarczy także wszelkie dokumenty i
zezwolenia konieczne jako załączniki do dokumentacji koniecznej do uzyskania
zezwolenia na użytkowanie.
3. Wszelkie uwagi dotyczące dokumentacji, zakresu robót, sposobu wykonania muszą
być zgłoszone przed podpisaniem kontraktu i wyjaśnione w sposób nie budzący
wątpliwości.
4
2. MATERIAŁY
2.1. OGÓLNE WYMAGANIA
Do wykonania robót określonych w pkt. 1.1. niniejszej ST należy stosować materiały zawarte
w dokumentacji technicznej projektu wykonawczego. Zastosowane materiały muszą spełniać
wymogi stawiane przez obowiązujące Polskie Normy. Dla materiałów nie objętych Polskimi
Normami należy stosować materiały posiadające atesty lub aprobaty techniczne wydane
przez upoważnione jednostki zgodnie z Rozporządzeniem Ministra Gospodarki
Przestrzennej i Budownictwa – Dz.U. z dnia 19 grudnia 1994r oraz z dnia 21 listopada 1995r
w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych.
2.2. INSTALACJA CENTRALNEGO OGRZEWANIA
2.2.1. Rurociągi.
Nowa instalacja wykonana będzie z rur PP z wkładką aluminiową.
Instalacja w kotłowni wykonana będzie z rur stalowych czarnych.
Instalacja gazowa wykonana będzie z rur stalowych czarnych bez szwu.
Rurociągi instalacji mocować do ścian i stropów za pomocą uchwytów z tworzywa
sztucznego.
Przejścia rurociągów przez ściany budynku wykonać w tulejach ochronnych z rur stalowych
uszczelnionych materiałem elastycznym.
Połączenia urządzeń i armatury wykonać jako gwintowane lub kołnierzowe. W przypadku
pomieszczenie źródła ciepła zapewnić połączenia rozbieralne ( w przypadku armatury
gwintowanej zastosować śrubunki ).
Malowanie. Rurociągi wykonane z rur stalowych czarnych zabezpieczyć farbą podkładową
antykorozyjną ( tlenkową ).
Przed malowaniem rurociągi oczyścić do III stopnia czystości.
Instalacja zarówno CO zostaje zabezpieczona zamkniętym układem stabilizacji ciśnienia –
naczynia przeponowe Reflex typ N.
2.2.2.Gałązki grzejnikowe.
Gałązki grzejnikowe należy wykonać z rur stalowych czarnych o średnicy 15mm. Grzejniki
zaopatrzyć w zawory termostatyczne oraz w głowice do regulacji temperatury.
2.2.3.Grzejniki.
W instalacji centralnego ogrzewania zamiast grzejników Favier oraz grzejników żeliwnych
zastosowano projektowane stalowe grzejniki płytowe typu „V” zasilanie w czynnik grzewczy z
dołu.
Odległość grzejnika od ściany pokazano na przekrojach oraz znajdują się w katalogu
producenta. Łączna głębokość zabudowy grzejników V została pokazana na rysunkach
przekroi w projekcie.
Grzejniki mocować do ścian za pomocą zestawów wspornikowych do grzejników typu V.
Rozmieszczenie grzejników przedstawiono na rzucie.
5
2.2.4.Armatura
Instalacja centralnego ogrzewania została wyposażona w:
1) Zawory powrotne podwójne typ RLV-KS oraz w głowice temostatyczne
2) Odmulacz – np. Termen
3) Zawory odcinające – dowolne
4) Zawory zwrotne – dowolne
5) Manometry tarczowe – np. WIKA
6) Termometry stojące – np.WIKA
7) Odpowietrzniki automatyczne z zaworami stopowymi
8) Naczynia przeponowe oraz zawory bezpieczeństwa
2.2.5.Kotłownia
Instalację w kotłowni wykonać zgodnie z obowiązującymi normami oraz aktami prawnymi.
Posadowienie kotła, podłączenie oraz uruchomienie zgodnie z DTR urządzenia. Przed
palnikiem zamontować zawór odcinający i filtr. Kotłownia zaopatrzona zostanie w zbiornik
Reflex oraz w stację uzdatniania. Dla potrzeb kotłowni została ona zaopatrzona w niezbędną
wentylację grawitacyjną nawiewną i wywiewną zgodnie z wytycznymi i normami. Instalacja
wentylacji również leży w zakresie wykonawcy kotłowni.
Rurociągi wodne zaizolować cieplnie.
Instalację odprowadzenia spalin wykonać zgodnie z wytycznymi producenta kotła jak i
producenta komina.
2.3. ZESTAWIENIE MATERIAŁÓW – WG PRZEDMIARU
Wykonawca ma obowiązek sprawdzenia przedmiaru i uwzględnieniu w swojej ofercie
elementów niezbędny do poprawnego działania instalacji.
3. SKŁADOWANIE MATERIAŁÓW
Rurociągi stalowe należy składować w pozycji leżącej w wiązkach na płaskim równym
utwardzonym podłożu zabezpieczonym przed wodą opadową oraz działaniem słońca i
deszczu.
Pierwszą warstwę rur układać na podkładach drewnianych.
Rurociągi należy układać wg poszczególnych grup, wielkości i gatunków w sposób
umożliwiający dostęp do poszczególnych stosów lub pojedynczych rur.
Armaturę i urządzenia należy przechowywać w pomieszczeniach zamkniętych,
zabezpieczonych przed dostępem osób postronnych.
4. SPRZĘT
Wykonawca przystępujący do robót musi posiadać odpowiedni sprzęt do wykonania
zamówienia, w tym specjalistyczny sprzęt do wykonywania i badania połączeń rurociągów
oraz rusztowania. Sprzęt musi być w pełni sprawny.
5. WYKONANIE ROBÓT
5.1.INSTALACJA CENTRALNEGO OGRZEWANIA
W budynku istnieje instalacja centralnego ogrzewania wykonana z rur stalowych oraz
wyposażona w grzejniki płytowe oraz grzejniki Favier. Instalacja zostanie wymieniona na
6
instalację z rur PP oraz zaopatrzona zostanie w grzejniki płytowe . Jedynie instalacja na 1
piętrze pozostaje bez zmian – na tym piętrze zostaną jedynie wymienione grzejniki.
5.1.1.Rurociągi.
Instalację centralnego ogrzewania wykonać:
Rozprowadzenia i podejścia do grzejników z rur PP uzbrojonych w wkładkę aluminiową.
W kotłowni wykonać z rur stalowych czarnych.
5.1.2.Połączenia.
Połączenie rurociągów – spawane lub w przypadku rur plastikowych zgrzewane.
Połączenia zaworów - gwintowane lub kołnierzowe.
5.1.4.Grzejniki.
Całość instalacji wyposażona będzie po termomodernizacji w grzejniki płytowe.
5.1.6.Źródło ciepła
Źródłem ciepła jest kotłownia gazowa. Wykonać zakres zgodnie z wytycznymi, normami oraz
dokumentami producenta urządzeń zastosowanych w kotłowni.
5.2. BADANIA I ODBIORY
5.2.1.Instalacja centralnego ogrzewania.
Po wykonaniu zakresu objętego projektem, przeprowadzić dla każdego obiegu próbę
szczelności przy pomocy wody zimnej. Próbę ciśnieniową należy przeprowadzić zgodnie z
„warunkami technicznymi wykonania i odbioru robót budowlano – montażowych” na ciśnienie
robocze plus 0,2 MPa lecz co najmniej na 0,4MPa oraz czasie trwania 1 godzina. Wynik
próby uważa się za pozytywny jeżeli nie nastąpi spadek ciśnienia. Po sprawdzeniu
kompletności instalacji i pozytywnym odbiorze próby ciśnieniowej możemy przystąpić do
rozruchu instalacji.
Rozruch instalacji prowadzić stosując się do wytycznych producenta kotła. Po 3 dobowym
okresie działania można przystąpić do regulacji instalacji. Regulację należy wykonać przez
ustawianie nastaw zaworów termostatycznych i dokonywanie pomiarów temperatury w
poszczególnych pomieszczeniach przy zachowaniu temperatury wody zasilającej i powrotnej
przewidzianych dla danej temperatury zewnętrznej. Pomiar należy przeprowadzić po 3
dobach działania ogrzewania w ustalonych warunkach. Pomiarów nie należy przeprowadzać
przy temperaturach zewnętrznych wyższych od +5oC. Regulację można uznać za
przeprowadzoną prawidłowo, jeśli odstępstwa temperatury w pomieszczeniach mieszczą się
w granicy –1oC +2oC od temperatur zakładanych w projekcie.
Rozruch kotłowni wykonać zgodnie z wytycznymi i normami. Niezbędne składowe kotłowni
należy zgłosić do Urzędu Dozoru Technicznego.
Próba instalacji gazowej:
Na podstawie PN-M 34506 oraz Dz. U. Nr 74 poz. 836 z 1999r. wykonawca instalacji
gazowej powinien wykonac, w obecnosci Inwestora, główna próbe szczelnosci - STP. Przed
próba instalacje przedmuchac sprężonym powietrzem w strone na zewnatrz
budynku.Nastepnie nie pomalowana ( z odłaczonymi odbiornikami gazu oraz otwartym i
zaslepionym kurkiem gazu przed odbiornikiem gazu ) instalacje w budynku poddac
sprawdzeniu naszczelnosc czynnikiem próbnym o nadcisnieniu 100kPa (1atm.) w czasie min
0,5godz.Sprawdzic szczelnosc na manometrze tarczowym wg PN-88/M-42304, dokładnym,
o dużej tarczy M160, klasy 0,6%, zakres 0÷160kPa, ze swiadectwem legalizacji.Przed
napełnieniem instalacji paliwem gazowym wykonac próbe przydatnosci do uytkowania z
zamontowanymi urzadzeniami: reduktorem i gazomierzem. Stosowac manometr tarczowy
M160 zakres 0-10kPa, klasy 0,6% i nadcisnienie powietrza p = 5kPa w czasie 30min. Z
próbnaley sporzadzic protokoły.
7
6.PODSTAWA PRAWNA:
Dz.U. Nr 75
PN – 82/B-02403
PN – H/ 74219
PN-90/B-01430
PN-91/B-02419
PN-91/B-02420
PN-74/B-01405
PN-64/B-10400
PN-EN ISO 9288:1999
PN-B-02421:2000
PN-EN 1151:2001
PN-EN 215-1:2002
PN-90/B-01421
PN-99/B-10405
PN-85/M-69775
PN-72/M-69770
PN-84/M-69772
PN-77/M-70055
PN-88/M-69777
PN-75/M-69703
PN-92/B-01706
PN-92/B-01707
PN-81/B-10700/00
PN-81/B-10700/01
WTWiORB-M
WTWiORB-M
Warunki jakim powinny odpowiadać budynki
Warunki wykonania i odbioru cz. II. Instalacje sanitarne
Temperatury obliczeniowe zewnętrzne
Rury stalowe przewodowe bez szwu
Ogrzewnictwo - Instalacje centralnego ogrzewania –
Terminologia
Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji
ogrzewań wodnych i wodnych zamkniętych systemów
ciepłowniczych – Badania
Ogrzewnictwo - Odpowietrzanie instalacji ogrzewań wodnych –
Wymagania
Centralne ogrzewanie - Grzejniki - Nazwy i określenia
Urządzenia
centralnego
ogrzewania
w
budownictwie
powszechnym - Wymagania i badania techniczne przy odbiorze
Izolacja cieplna - Wymiana ciepła przez promieniowanie Wielkości fizyczne i definicje
Ogrzewnictwo i ciepłownictwo - Izolacja cieplna przewodów,
armatury i urządzeń - Wymagania i badania odbiorcze
Pompy - Pompy wirowe - Pompy cyrkulacyjne o mocy
elektrycznej nie przekraczającej 200 W do instalacji centralnego
ogrzewania i domowych instalacji ciepłej wody użytkowej Wymagania, badania, oznakowanie
Termostatyczne zawory grzejnikowe - Część 1: Wymagania i
badania
Ciepłownictwo. Terminologia.
Ciepłownictwo. Sieci ciepłownicze. Wymagania i badania przy
odbiorze.
Wadliwość złącz spawanych. Oznaczenie klasy wadliwości na
podstawie oględzin zewnętrznych.
Radiografia przemysłowa. Radiogramy spoin czołowych w
złączach doczołowych ze stali. Wymagania jakościowe i
wytyczne wykonania.
Kwalifikacja wadliwości złącz spawanych na podstawie
radiogramów.
Spawalnictwo. Badania ultradźwiękowe złącz spawanych.
Postanowienia ogólne.
Kwalifikacja wadliwości złącz spawanych na podstawie badań
ultradźwiękowych.
Spawalnictwo. Wady złącz spawanych. Nazwy i określenia.
Instalacje wodociągowe. Wymagania w projektowaniu.
Instalacje kanalizacyjne. Wymagania w projektowaniu
Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania
i badania przy odbiorze. Wspólne wymagania i badania.
Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania
i badania przy odbiorze. Instalacje kanalizacyjne.
Warunki wykonania i odbioru robót budowlano-montażowych.
Tom I – budownictwo ogólne.
Warunki wykonania i odbioru robót budowlano-montażowych.
Tom II – instalacje sanitarne i przemysłowe.
Opracował:
mgr inż. Łukasz Szulc
8
