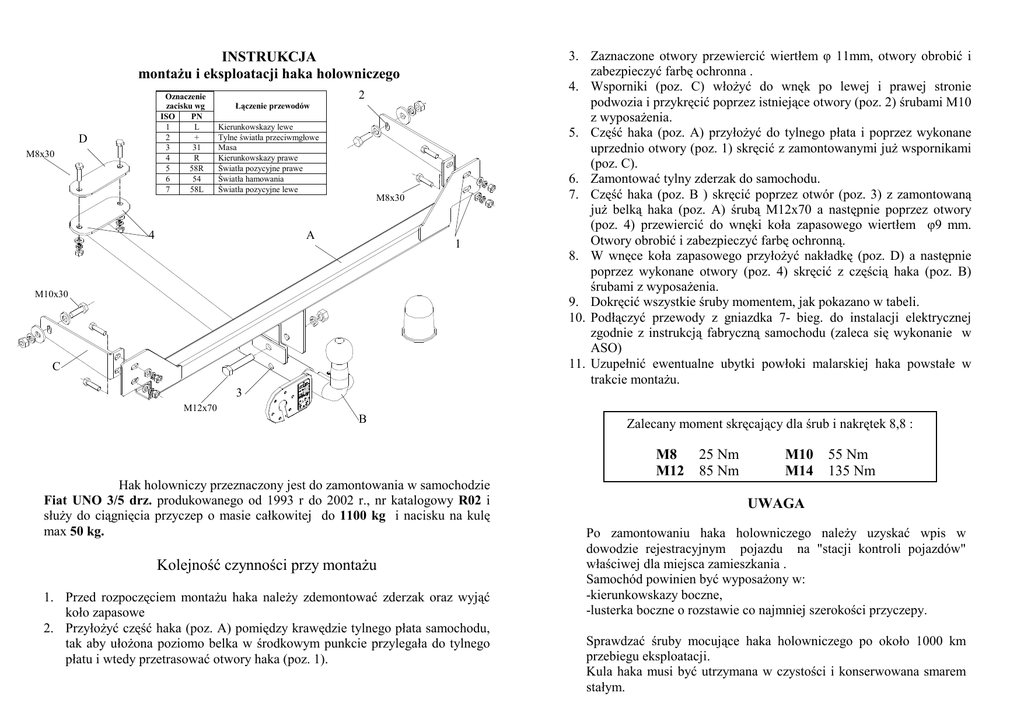

INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
D
M8x30
2
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
M8x30
4
A
1
M10x30
C
3. Zaznaczone otwory przewiercić wiertłem φ 11mm, otwory obrobić i
zabezpieczyć farbę ochronna .
4. Wsporniki (poz. C) włoŜyć do wnęk po lewej i prawej stronie
podwozia i przykręcić poprzez istniejące otwory (poz. 2) śrubami M10
z wyposaŜenia.
5. Część haka (poz. A) przyłoŜyć do tylnego płata i poprzez wykonane
uprzednio otwory (poz. 1) skręcić z zamontowanymi juŜ wspornikami
(poz. C).
6. Zamontować tylny zderzak do samochodu.
7. Część haka (poz. B ) skręcić poprzez otwór (poz. 3) z zamontowaną
juŜ belką haka (poz. A) śrubą M12x70 a następnie poprzez otwory
(poz. 4) przewiercić do wnęki koła zapasowego wiertłem φ9 mm.
Otwory obrobić i zabezpieczyć farbę ochronną.
8. W wnęce koła zapasowego przyłoŜyć nakładkę (poz. D) a następnie
poprzez wykonane otwory (poz. 4) skręcić z częścią haka (poz. B)
śrubami z wyposaŜenia.
9. Dokręcić wszystkie śruby momentem, jak pokazano w tabeli.
10. Podłączyć przewody z gniazdka 7- bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie w
ASO)
11. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w
trakcie montaŜu.
3
M12x70
B
Zalecany moment skręcający dla śrub i nakrętek 8,8 :
M8
M12
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
Fiat UNO 3/5 drz. produkowanego od 1993 r do 2002 r., nr katalogowy R02 i
słuŜy do ciągnięcia przyczep o masie całkowitej do 1100 kg i nacisku na kulę
max 50 kg.
Kolejność czynności przy montaŜu
1. Przed rozpoczęciem montaŜu haka naleŜy zdemontować zderzak oraz wyjąć
koło zapasowe
2. PrzyłoŜyć część haka (poz. A) pomiędzy krawędzie tylnego płata samochodu,
tak aby ułoŜona poziomo belka w środkowym punkcie przylegała do tylnego
płatu i wtedy przetrasować otwory haka (poz. 1).
25 Nm
85 Nm
M10
M14
55 Nm
135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w
dowodzie rejestracyjnym pojazdu na "stacji kontroli pojazdów"
właściwej dla miejsca zamieszkania .
Samochód powinien być wyposaŜony w:
-kierunkowskazy boczne,
-lusterka boczne o rozstawie co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km
przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem
stałym.
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy
licząc od dnia zakupu haka holowniczego do samochodu:
FIAT UNO
produkowanego od 1993 r do 2002 r.
Data produkcji ..............................
Data zakupu...................................
PPUH AUTO-HAK S.J.
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
e-mail: [email protected]
www. autohak.com.pl
HAK HOLOWNICZY DO SAMOCHODU TYPU:
FIAT UNO
produkowanego od 1993 r do 2002 r.
Gwarancja odnosi się do wad ukrytych wynikających z
niezgodności z aktualnie obowiązującymi normami a zwłaszcza ze złej
konstrukcji, zastosowania wadliwych materiałów itp.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez
nabywcę , a zwłaszcza na skutek nieprzestrzegania zasad konserwacji i
uŜytkowania powstałych w czasie przewozów dokonanych przez
nabywcę.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając
jednocześnie kartę gwarancyjną. Usunięcie "wady" następuje po
stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem słuszności
złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia
uznania reklamacji. Karta gwarancyjna jest niewaŜna jeŜeli nie jest
wypełniona i podpisana.
CERTYFIKAT Nr B/1/199/2000
Data zgłoszenia reklamacji: ...................................................................
Nr kat. R 02
