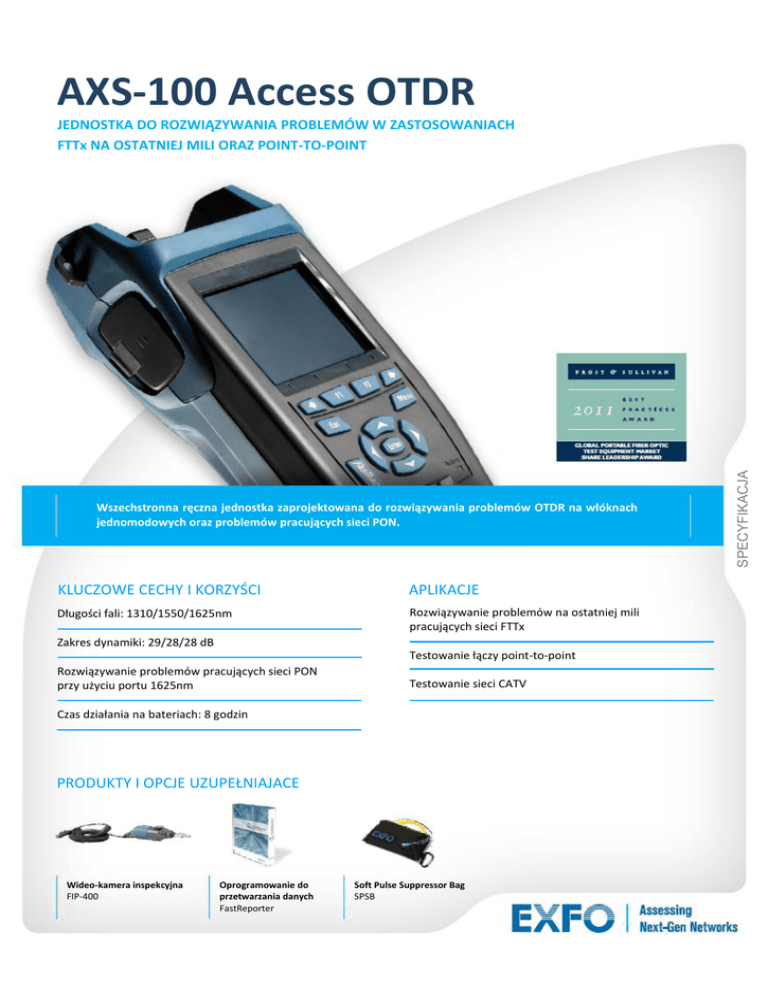

AXS-100 Access OTDR

AXS-100 Access OTDR
Wszechstronna ręczna jednostka zaprojektowana do rozwiązywania problemów OTDR na włóknach
jednomodowych oraz problemów pracujących sieci PON.
KLUCZOWE CECHY I KORZYŚCI
APLIKACJE
Długości fali: 1310/1550/1625nm
Rozwiązywanie problemów na ostatniej mili
pracujących sieci FTTx
Zakres dynamiki: 29/28/28 dB
Testowanie łączy point-to-point
Rozwiązywanie problemów pracujących sieci PON
przy użyciu portu 1625nm
Testowanie sieci CATV
Czas działania na bateriach: 8 godzin
PRODUKTY I OPCJE UZUPEŁNIAJACE
Wideo-kamera inspekcyjna
FIP-400
Oprogramowanie do
przetwarzania danych
FastReporter
Soft Pulse Suppressor Bag
SPSB
SPECYFIKACJA
JEDNOSTKA DO ROZWIĄZYWANIA PROBLEMÓW W ZASTOSOWANIACH
FTTx NA OSTATNIEJ MILI ORAZ POINT-TO-POINT
AXS-100 Access OTDR
SPECYFIKACJE TECHNICZNE ᵃ
Długości fali (nm)
1310/1550/1625
Zakres dynamiki ᵇ (dB)
29/28/28 (1310/1550/1625 nm)
Szerokość impulsu (ns)
10, 30, 100, 275, 1000, 2500, 10 000
Martwa strefa zdarzeń ᶜ (m)
2.5
Martwa strefa tłumienia ᶜ (m)
11/12/12
Liniowość (dB/dB)
±0.05
Próg tłumienia (dB)
0.05
Rozdzielczość tłumienia (dB)
0.01
Rozdzielczość próbkowania (m)
0.16 to 5
Liczba punktów pomiarowych
Do 30 000
Niepewność odległości ᵈ (m)
±(1 + 0.005 % x dystans + rozdz. próbkowania)
Zakres odległości (km)
0.65 to 160
Typowa częstotliwość odświeżania (Hz)
2
Pojemność pamięci
500 tras
Czas pomiaru
Definiowany przez użytkownika
Moc wyjściowa stabilnego źródła ᵉ (dBm)
–11
Wizualny lokalizator uszkodzeń (opcja)
Laser, 650 nm ± 10 nm
CW typowa Pout 1.4 mW open beam
OPCJONALNY MIERNIK MOCY ᶠ
Skalibrowane długości fali (nm)
Zakres mocy (dBm)
850, 1270, 1290, 1310, 1330, 1350, 1370, 1390,
1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550,
1570, 1590, 1610, 1625
26 to –64 (GeX 2 mm)
Niepewność
±5 % ± 0.4 nW (do 5 dBm)
Rozdzielczość wyświetlacza (dB)
0.01 (–54 dBm do Pmax)
0.1 (–54 dBm do –64 dBm)
1 (–64 dBm do min)
Maksymalna moc do —38 dBm
270/1000/2000
Automatyczne zerowanie offsetu ᵍ
Detekcja tonów (Hz)
SPECYFIKACJE OGÓLNE
Rozmiar (W x D x S)
250mm x 125mm x 75mm (9 7/8in x 4 15/16in x 3in)
Waga
1 kg (2.2 lb)
Temperatura operacyjna
–18 °C do 50 °C (14 °F do 122 °F)
przechowywania –40 °C do 70 °C (–40 °F do 158 °F)
Wilgotność względna
0 % to 95 % bez kondensacji
Zasilanie
Baterie Li-Ion; 8 godzin ciągłej pracy zgodnie
z Bellcore TR-NWT-001138
Gwarancja (lata)
1
Interfejs drukarki na podczerwień.
Port OTDR | Jednomodowe testy In-service.
BEZPIECZEŃSTWO LASERA
21 CFR 1040.10 AND IEC 60825-1:2007
CLASS 1M BEZ OPCJI VFL
CLASS 3R Z OPCJĄ VFL
Port detektora miernika mocy | Kompatybilny
z większością złączy na rynku. Manualnie i
wydajnie wykonuj testy mocy i tłumienia.
Precyzyjnie mierz moc sygnału do 26 dBm.
Port OTDR | Testy jednomodowe.
Port VFL | Wbudowany wizualny lokalizator
uszkodzeń 650 nm na złączu uniwersalnym 2.5mm.
Adapter AC.
RJ-45 | Testy TCP/IP.
USB B | Transfer danych przy użyciu ActiveSync
lub kontroli zdalnej.
USB A | Transfer danych przy użyciu pamięci flash.
Port wideo-kamery inspekcyjnej.
Uwagi
a. Wszystkie specyfikacje przygotowane są dla 23 °C ± 2 °C i złączy FC/PC, chyba że napisano inaczej.
b. Typowy zakres dynamiki dla najdłuższego impulsu i 3 minutowego uśredniania dla SNR=1.
c. Typowa strefa martwa dla reflektancji poniżej -45 dB, używając najkrótszego impulsu.
d. Nie zawiera niepewności wynikającej z indeksu włókna.
e. Typowa moc wyjściowa dla 1550 nm.
f. Dla 23 °C ± 1 °C, 1550 nm i złącza FC. Reflektometr w trybie jałowym, działający na bateriach.
g. Dla ±0.05 dB, od 18°C do 28°C.
AXS-100 Access OTDR
INFORMACJE O ZAMÓWIENIU
Model ᵃ
Zestaw oprogramowania
AXS-100-003B = Access OTDR 1550 nm
AXS-100-023B = Access OTDR 1310/1550 nm
AXS-100-034B = Access OTDR 1550/1625 nm
AXS-100-000 = Brak
SK1 = SmartKit zawierający detekcję makrozgięć,
Pass/Fail i lokalizator uszkodzeń
SK2 = Testy IP
SK3 = Oprogramowanie wideo-kamery inspekcyjnej ᶜ
Złącze
Opcje kamery
EA-EUI-28 = APC/DIN 47256
EA-EUI-89 = APC/FC, narrow key
EA-EUI-91 = APC/SC
EA-EUI-95 = APC/E-2000
EI-EUI-28 = UPC/DIN 47256
EI-EUI-76 = UPC/HMS-10/AG
EI-EUI-89 = UPC/FC, narrow key
EI-EUI-90 = UPC/ST
EI-EUI-91 = UPC/SC
EI-EUI-95 = UPC/E-2000
00 = Bez kamery
FP4S = Kamera inspekcyjna (400x)
FP4D = Kamera inspekcyjna (200x/400x)
Drugi port ᵇ
00 = Brak
04B = Filtrowany 1625 nm
Drugie złącze
EA-EUI-28 = APC/DIN 47256
EA-EUI-89 = APC/FC, narrow key
EA-EUI-91 = APC/SC
EA-EUI-95 = APC/E-2000
EI-EUI-28 = UPC/DIN 47256
EI-EUI-76 = UPC/HMS-10/AG
EI-EUI-89 = UPC/FC, narrow key
EI-EUI-90 = UPC/ST
EI-EUI-91 = UPC/SC
EI-EUI-95 = UPC/E-2000
VFL
00 = Bez wizualnego lokalizatora uszkodzeń
VFL = Z wizualnym lokalizatorem uszkodzeń
Adaptery do złącza
FOA-12 = Biconic
FOA-14 = D4, D4/PC
FOA-16 = SMA/906
FOA-22 = FC, FC (PC/SPC/UPC/APC), NEC-D3
FOA-28 = DIN 47256 (LSA): DIN 47256 (PC/APC)
FOA-32 = ST, ST (PC/SPC/UPC)
FOA-54 = SC (PC/SPC/UPC/APC)
FOA-78 = Radiall EC
FOA-96B = E-2000/APC
FOA-98 = LC
FOA-99 = MU
Miernik mocy
00 = Bez miernika mocy
PM2X = Z miernikiem mocy GeX
Przykład: AXS-100-023B-EI-EUI-89-04B-EA-EUI-91PM2X-FOA-22-VFL-FP4S-SK1-SK2-SK3
Uwagi
a. Proszę odnieść się do poniższego przykładu. Należy najpierw wybrać złącze jednomodowe, a następnie złącze portu live.
b. Niedostępny z AXS-100-034B.
c. Konieczne z FP4S lub FP4D.
Tłumaczenie na bazie specyfikacji nr SPAXS100.7AN
