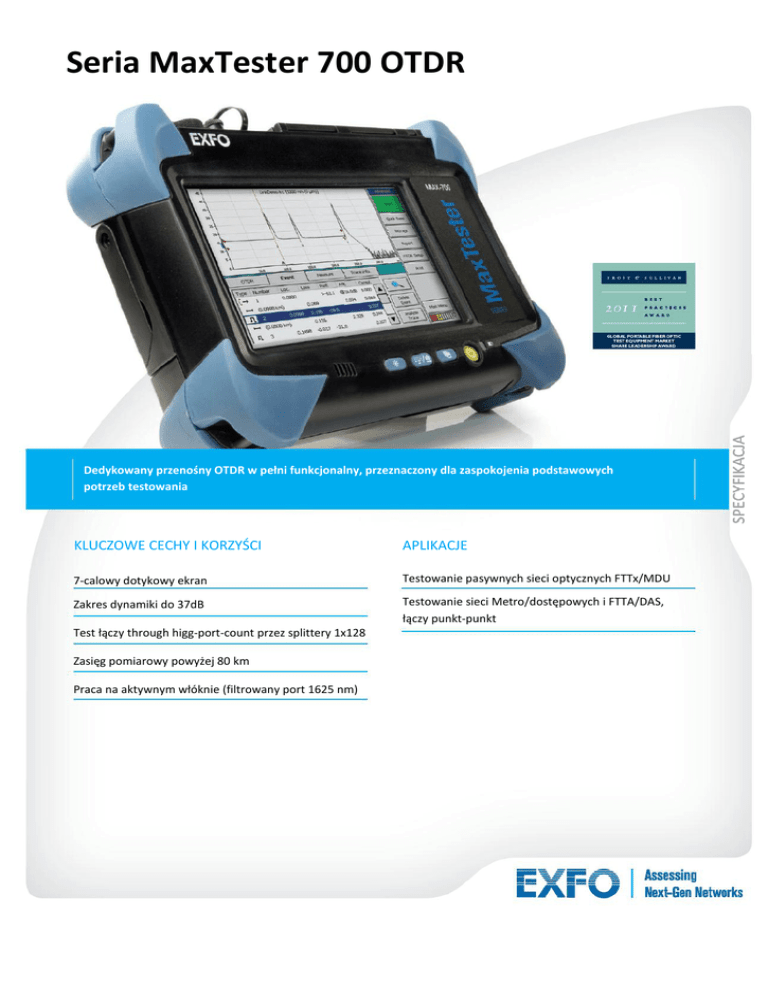

Seria MaxTester 700 OTDR

Seria MaxTester 700 OTDR
Dedykowany przenośny OTDR w pełni funkcjonalny, przeznaczony dla zaspokojenia podstawowych
potrzeb testowania
KLUCZOWE CECHY I KORZYŚCI
APLIKACJE
7-calowy dotykowy ekran
Testowanie pasywnych sieci optycznych FTTx/MDU
Zakres dynamiki do 37dB
Testowanie sieci Metro/dostępowych i FTTA/DAS,
łączy punkt-punkt
Test łączy through higg-port-count przez splittery 1x128
Zasięg pomiarowy powyżej 80 km
Praca na aktywnym włóknie (filtrowany port 1625 nm)
Seria MaxTester 700 OTDR
SERIA MaxTester 700: EKONOMICZNY I WSZECHSTRONNY OTDR
Seria MaxTester 700 to dedykowany przenośny reflektometr OTDR o niewielkim rozmiarze i dużym przejrzystym ekranie. Efektywne cenowo
rozwiązanie firmy EXFO łączy w sobie wysoką wydajność z szeroką funkcjonalnością.
Seria MaxTester występuje w dwóch modelach: MaxTester 710 (ostatnia mila i dostęp punkt-punkt) i MaxTester 730 (Metro i FTTH PON / MDU).
MaxTester 710 jest idealnym narzędziem do testowania pasywnych sieci optycznych (PON), ostatniej mili w architekturze FTTx. Jest to idealne
miejsce do testowania krótkich włókien, np. wewnątrz środowiska CO lub w sieci FTTA, łączy punkt-punkt.
MaxTester 730 jest przeznaczony do testowania sieci optycznych z możliwością wykonywania pomiarów i identyfikacji zdarzeń za splitterem
PON 1:128. Wykorzystanie portu 1625 nm pozwala na nie inwazyjne testy sieci. Zasięg pomiarowy urządzenia wynosi ponad 80 km.
APLIKACJIE PROGRAMOWE
ConnectorMax zapewnia błyskawiczne wyniki w pierwszym etapie testów złącze-włókno, jest pierwszą na rynku
opartą na platformie, zautomatyzowaną aplikacją inspekcji złącza; dostarcza szybką ocenę pasa/fail zakończeń
złącza i jest specjalnie zaprojektowana, aby zaoszczędzić czas i pieniądze.
WŁASNOŚCI PROGRAMOWE
Update Manager
Bądź pewien że cała flota Twoich platform jest na bieżąco z najnowszym oprogramowaniem i łatwo zarządzaj utrzymaniem urządzeń.
Konfiguracja VNC
Narzędzie Virtual Network Computing pozwala technikom na łatwe przesyłanie ustawień do oddalonych kolegów.
Windows Explorer
Korzystaj z sieci WEB bezpośrednio poprzez interfejs swojej platformy.
Wymiana plików poprzez Bluetooth
Przesyłaj pliki ze swojej platformy FTB-1 do każdego urządzenia korzystającego z Bluetooth.
Połączenia Wi-Fi
Wyświetlaj dostępne sieci Wi-Fi i zapisuj swoje domyślne ustawienia.
*Seria MaxTester 700 OTDR nie jest częścią FTB.
Seria MaxTester 700 OTDR
Miernik mocy i VFL
Rysik
Port dla kamery FIP
Adapter AC
Klawiatura/przechwytywanie obrazu
Przełącznik aplikacji
Porty USB 2.0
Tylna stopka
Wyłącznik/włącznik
Port 1 GigE
Głośnik
Wskaźnik baterii LED
Zestaw słuchawkowy
Jasność
Bateria
Seria MaxTester 700 OTDR
SPECYFIKACJE TECHNICZNE
MaxTester 710
MaxTester 730
Wyświetlacz
Dotykowy, kolorowy, 800 x 480 TFT, 178mm (7 cali)
Dotykowy, kolorowy, 800 x 480 TFT, 178mm (7 cali)
Interfejsy
Dwa porty USB 2.0
RJ-45 LAN 10/100/1000 Mbit/s
Port podłączenia wideo-kamery inspekcyjnej
Wbudowany Bluetooth i Wi-Fi (opcja sprzętowa)
Dwa porty USB 2.0
RJ-45 LAN 10/100/1000 Mbit/s
Port podłączenia wideo-kamery inspekcyjnej
Wbudowany Bluetooth i Wi-Fi (opcja sprzętowa)
Przechowywanie
4GB pamięci wewnętrznej (flash)
4GB pamięci wewnętrznej (flash)
Baterie
Baterie Li-Ion do wielokrotnego ładowania
7 godzin działania zgodnie z Telcordia (Bellcore)
TR-NWT-001138
Adapter AC/DC, wejście 100-240 VAC, 50-60Hz,
1,6 A max, wyjście 24 VDC, 3,75 A
Baterie Li-Ion do wielokrotnego ładowania
7 godzin działania zgodnie z Telcordia (Bellcore)
TR-NWT-001138
Adapter AC/DC, wejście 100-240 VAC, 50-60Hz,
1,6 A max, wyjście 24 VDC, 3,75 A
Komputer
Procesor Intel ATOM
Windows Embedded Standard
Procesor Intel ATOM
Windows Embedded Standard
Długości faliᵇ (nm)
1310±20/1550±20
1310±20/1550±20/1625±10
Zakres dynamiki (dB)ᶜ
29/28
37/35/35
Martwa strefa zdarzeniowa (m)ᵈ
2,5
0.8
Martwa strefa tłumieniowa (m) ᵉ
10
4/4.5/4.5
Zakres odległości (km)
Jednomody: 1.25, 2.5, 5, 10, 20, 40, 80, 160
Jednomody: 1.25, 2.5, 5, 10, 20, 40, 80, 160, 260
Szerokość impulsu (ns)
Jednomody: 5, 10, 30, 50, 100, 275, 500
1000, 2500, 10000, 20000
Jednomody: 5, 10, 30, 50, 100, 275, 500
1000, 2500, 10000, 20000
Liniowość (dB/dB)b
± 0.03
± 0.03
Próg strat (dB)
0.01
0.01
Rozdzielczość strat (dB)
0.001
0.001
Rozdzielczość próbkowania (m)
Jednomody: 0.08 do 5
Jednomody: 0.04 do 5
Ilość punktów próbkujących
Do 64 000
Do 128 000
Niepewność odległości (m)ᵉ
± (0.75 + 0.005 % x odległość + rozdzielczość)
± (0.75 + 0.0025 % x odległość + rozdzielczość)
Czas pomiaru
Zdefiniowany przez użytkownika (max 60 minut)
Zdefiniowany przez użytkownika (max 60 minut)
Typowe rzeczywiste odświeżanie (Hz)
3
3
Moc wyjściowa stabilnego źródła (dBm)ᶠ
-11
-2.5
Zasilanie
Uwagi
a. Wszystkie specyfikacje przygotowane są dla 23 °C ± 2 °C i złączy FC/APC, chyba że napisano inaczej.
b. Typowo.
c. Typowy zakres dynamiki dla najdłuższego impulsu i przybliżania 3-minutowego dla SNR = 1.
d. Typowa strefa martwa dla reflektanci poniżej –45 dB, przy użyciu impulsu 5 ns.
e. Nie zawiera niepewności wynikającej z indenu włókna.
f. Typowa moc wyjściowa dla 1550 nm .
Seria MaxTester 700 OTDR
SPECYFIKACJE OGÓLNE
Rozmiar (W x D x S)
190 mm x 252 mm x 66 mm (7 1/2 cala x 9 15/16 cala x 2 5/8 cala)
Waga (z baterią)
Temperatura
Operacyjna
Przechowywania
2.2 kg (4.7 lb)
Wilgotność względna
0% do 95% bez kondensacji
0°C do 50°C (32F do 122°F)
-40°C do 70°C (-40°F do 158°F)
AKCESORIA
FP4S
FP4D
FP4S
FP4S
FP4D
FP4D
GP-10-086
GP-10-070GP-10-070
GP-10-072
GP-10-072GP-10-072
GP-302
GP-302 GP-302
GP-1002
GP-1002 GP-1002
GP-1008
GP-1008 GP-1008
Wideo-kamera
Inspekcyjna
400x
Wideo-kamera
Inspekcyjna
400x
Wideo-kamera
Inspekcyjna
400x
Wideo-kamera
Inspekcyjna
200x/400x
Wideo-kamera
Inspekcyjna
Wideo-kamera Inspekcyjna 200x/400x200x/400x
Twarda
torba
Twarda
torba FTB-200
Twarda torba
FTB-200
Pół-twarda
torba
torba FTB-200
Pół-twardaPół-twarda
torba FTB-200
Mysz
USB
Mysz
USB
Mysz USB
Zestaw
Zestawsłuchawkowy
słuchawkowy
Zestaw słuchawkowy
Adapter
VFL
mm
nana1.25
Adapter
VFL(2.5
(2,5
mmmm)
1,25mm)
mm)
Adapter VFL (2,5 mm
na
1,25
GP-2001
GP-2001 GP-2001
GP-2016
GP-2016 GP-2016
GP-2028
GP-2028
GP-2028
GP-2137
GP-2116 GP-2116
GP-2138
GP-2137 GP-2137
GP-2144
GP-2138 GP-2138
Klawiatura USB
USB
KlawiaturaKlawiatura
USB
Kabel
RJ-45
LAN 3m
Kabel
RJ-45
Kabel RJ-45 LAN 3m LAN 3m
Kablowy
zestaw
zabezpieczający
Kablowy
zestaw
zabezpieczający
Kablowy zestaw zabezpieczający
Konwerter
USB
do
RS232
Jedno-złączowy
moduł
do przechowywania
Jedno-złączowy
moduł do przechowywania
danych danych
Adapter/inwerter
do
ładowarki
samochodowej
Konwerter
USB
do
RS232
Konwerter USB do RS232
Mini-dysk
USB 16 do
GBładowarki samochodowej
Adapter/inwerter
Adapter/inwerter
do ładowarki
samochodowej
GP-2144 GP-2144
USB 16 GB
Mini-dysk Mini-dysk
USB 16 GB
SPECYFIKACJE WBUDOWANEGO MIERNIKA MOCY PM-1ᶜ
Skalibrowane długości fali (nm)
850, 1300, 1310, 1490, 1550, 1625, 1650
Zakres mocy (dBm)
26 do -64 (GeX)
Niepewność (%)d
Rozdzielczość wyświetlacza (dB)
GeX
± 5% ±0.4 nW (GeX)
Zakres automatycznego zerowania offsetue
Moc max do -40 dBm dla GeX
Detekcja tonów (Hz)
270/1000/2000
0.01 = max do -54 dBm
0.1 = -50 dBm do -60 dBm
1 = -60 dBm do min
BEZPIECZEŃSTWO LASERA
21 CFR 1040.10 i IEC 60825 - 1: 2007
Klasa 1R bez opcji VFL
Klasa 3R z opcją VFL
LOKALIZATOR USZKODZEŃ (VFL) (OPCJA)
Laser, 650 nm ± 10 nm
CW
Typowa 𝑃𝑜𝑢𝑡 dla 62.5/125 µm: 3 dBm (2mW)
Uwagi
a. -20°C do 60°C (-4°F do 140°F) z wewnętrzną baterią
b. Wybrany model może ulec zmianie bez powiadomienia
c. Dla 23 °C ± 1 °C, 1550 nm i złącza FC. Z modułami w trybie jałowym, działając na bateriach..
d. Do 5 dBm.
e. Dla ± 0.05 dBm, od 18 °C do 28 °C.
Seria MaxTester 700 OTDR
INFORMACJE O ZAMÓWIENIU
Wyświetlacz i komunikacja
Złączaᵇ
S1 = Aktywny wyświetlacz TFT
S2-RF = Wyświetlacz przystosowany do trudnych warunków zewnętrznych
z wbudowanym Wi-Fi i Bluetooth
RF = Z możliwościami RF (Wi-Fi i Bluetooth)
EA-EUI-28 = APC/DIN 47256 b
EA-EUI-89 = APC/FC narrow key b
EA-EUI-91 = APC/SC b
EA-EUI-95 = APC/E-2000 b
EI-EUI-28 = UPC/DIN 47256
EI-EUI-76 = UPC/HMS-10/AG
EI-EUI-89 = UPC/FC narrow key
EI-EUI-90 = UPC/ST
EI-EUI-91 = UPC/SC
EI-EUI-95 = UPC/E-2000
Opcje programowe
00 = Bez opcji programowych
FPSA = Z oprogramowaniem do analizy obrazu z kamery ConnectorMax
FPSAMF = Zestaw ConnectorMax: Analiza i raportowanie 1 włókna
Analiza i raportowanie dla wielu włókien
AD = Auto diagnostyka (detekcja makrozgięć, Pass/Fail i lokalizator uszkodzeń)
Model
Miernik mocy
00 = Bez miernika mocy
VFL1 =Tylko wizualny lokalizator uszkodzeń
VPM2X = platforma VFL; PM; detektor GeX
Złączaᵃ
FOA-12 = Biconic
FOA-14 = NEC D4: PC, SPC, UPC
FOA-16 = SMA/905, SMA-906
FOA-22 = FC/PC, FC/SPC, FC/UPC, FC/APC
FOA-28 = DIN 47256, DIN 47256/APC
FOA-32 = ST: ST/PC, ST/SPC, ST/UPC
FOA-54 = SC: SC/PC, SC/SPC, SC/UPC, SC/APC)
FOA-78 = Radiall EC
FOA-96B = E-2000 E-2000/APC
FOA-98 = LC
FOA-99 = MU
WC2 = FOA-FC-ST-SC-LC
MAX-710-M1 = MAX-710-ACCESS
Ostatnia mila jednomodowy moduł OTDR
1310/1550 nm, 29/28 dB (9/125 µm)
MAX-730-M1 = MAX-730-FTTx
Jednomodowy moduł OTDR
1310/1550 nm, 37/35 dB (9/125 µm)
MAX-730-M2 = MAX-730-FTTx
Jednomodowy moduł OTDR
Port 1: 1310/1550 nm, 37/35 dB (9/125 µm)
Port 2: filtrowany 1625 nm, 35 dB (9/125 µm)
EA-EUI-28 = APC/DIN 47256 b
Wideo-kamera
inspekcyjna
EA-EUI-89 = APC/FC narrow
key b
EA-EUI-91 = APC/SC b00 = Bez kamery
FP4Sb= Kamera inspekcyjna (400x)
EA-EUI-95 = APC/E-2000
FP4D = Kamera inspekcyjna (200x/400x)
EI-EUI-28 = UPC/DIN 47256
EI-EUI-76 = UPC/HMS-10/AG
EI-EUI-89 = UPC/FC narrow key
EI-EUI-90 = UPC/ST
EI-EUI-91 = UPC/SC
Przykład: MAX-700-S2-RF-FPSA-VPM2X-FOA-22-FP4D-MAX-710-M1-EI-EUI-89
EI-EUI-95 = UPC/E-2000
Uwagi
a. Jeśli miernik mocy został wybrany
b. Dla modelu MAX-730-M2, drugie dostępne złącza muszą być takie same jak pierwsze wybrane złącza
ZŁĄCZA EI
Aby umożliwić maksymalne wykorzystanie możliwości reflektometru firma EXFO sugeruje używanie złączy APC. Złącza te charakteryzują się mniejszą reflektancją,
a jest to kluczowy parametr mający wpływ na wydajność, w szczególności długości stref martwych. Złącza APC posiadają lepsze parametry niż złącza UPC, przez co
przyczyniają się do polepszenia wydajności testów.
Aby umożliwić maksymalne wykorzystanie możliwości reflektometru firma EXFO sugeruje używanie złączy APC. Złącza te charakteryzują się mniejszą
Uwaga: Złącza
UPC
również są
dostępne,
wystarczy
EA-XXwna
EI-XX w poludługości
numerustref
części
podczasZłącza
składania
reflektancją,
a jest
to kluczowy
parametr
mający
wpływwymienić
na wydajność,
szczególności
martwych.
APCzamówienia.
posiadają lepsze parametry niż złącza
UPC, przez co przyczyniają się do polepszenia wydajności testów.
Uwaga: Złącza UPC również są dostępne, wystarczy wymienić EA-XX na EI-XX w polu numeru części podczas składania zamówienia. Dodatkowo dostępne są
złącza EI-EUI-76 (UPC/HMS-10/AG) oraz EI-EUI-90 (UPC/ST).
Tłumaczenie na bazie specyfikacji nr SPMAX700.1AN
