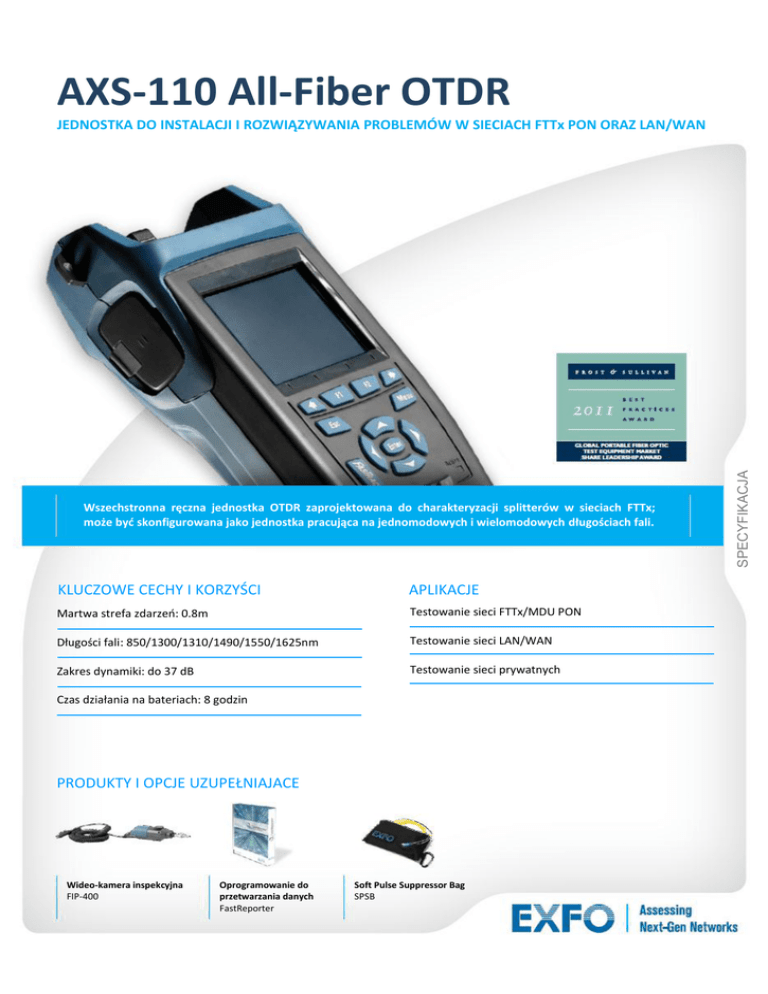

AXS-110 All-Fiber OTDR

AXS-110 All-Fiber OTDR
Wszechstronna ręczna jednostka OTDR zaprojektowana do charakteryzacji splitterów w sieciach FTTx;
może być skonfigurowana jako jednostka pracująca na jednomodowych i wielomodowych długościach fali.
KLUCZOWE CECHY I KORZYŚCI
APLIKACJE
Martwa strefa zdarzeń: 0.8m
Testowanie sieci FTTx/MDU PON
Długości fali: 850/1300/1310/1490/1550/1625nm
Testowanie sieci LAN/WAN
Zakres dynamiki: do 37 dB
Testowanie sieci prywatnych
Czas działania na bateriach: 8 godzin
PRODUKTY I OPCJE UZUPEŁNIAJACE
Wideo-kamera inspekcyjna
FIP-400
Oprogramowanie do
przetwarzania danych
FastReporter
Soft Pulse Suppressor Bag
SPSB
SPECYFIKACJA
JEDNOSTKA DO INSTALACJI I ROZWIĄZYWANIA PROBLEMÓW W SIECIACH FTTx PON ORAZ LAN/WAN
AXS-110 All-Fiber OTDR
SPECYFIKACJE TECHNICZNE ᵃ
Długości fali (nm)
850/1300/1310/1490/1550/1625
Zakres dynamiki ᵇ (dB)
24/25/37/33/35/37
Szerokość impulsu (ns)
Wielomody: 5,10,30,100,275,1000
Jednomody: 5,10,30,100,275,1000,2500,10000
Martwa strefa zdarzeń ᶜ (m)
0.8
Martwa strefa tłumienia ᶜ (m)
3.5/4.5/4/4.5/4.5/4.5
Liniowość (dB/dB)
±0.03
Próg tłumienia (dB)
0.01
Rozdzielczość tłumienia (dB)
0.01
Rozdzielczość próbkowania (m)
Wielomody: 0.08 do 2.5; Jednomody: 0.08 do 5.0
Liczba punktów pomiarowych
Do 64 000
Niepewność odległości ᵈ (m)
±(0.75+0.0025 % x dystans + rozdz. próbkowania)
Zakres odległości (km)
Wielomody: 0.1 to 40; Jednomody: 0.65 do 260
Typowa częstotliwość odświeżania (Hz)
4
Pojemność pamięci
500 tras
Czas pomiaru
Definiowany przez użytkownika
Moc wyjściowa stabilnego źródła ᵉ (dBm)
Wielomody: –1.5; Jednomody: -7.5
Wizualny lokalizator uszkodzeń (opcja)
Laser, 650 nm ± 10 nm
CW typowa Pout 1.4 mW open beam
OPCJONALNY MIERNIK MOCY ᶠ
Skalibrowane długości fali (nm)
Zakres mocy (dBm)
850, 1270, 1290, 1310, 1330, 1350, 1370, 1390,
1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550,
1570, 1590, 1610, 1625
26 to –64 (GeX 2 mm)
Niepewność
±5 % ± 0.4 nW (do 5 dBm)
Rozdzielczość wyświetlacza (dB)
0.01 (–54 dBm do Pmax)
0.1 (–54 dBm do –64 dBm)
1 (–64 dBm do min)
Maksymalna moc do —38 dBm
270/1000/2000
Automatyczne zerowanie offsetu ᵍ
Detekcja tonów (Hz)
SPECYFIKACJE OGÓLNE
Rozmiar (W x D x S)
250mm x 125mm x 75mm (9 7/8in x 4 15/16in x 3in)
Waga
1 kg (2.2 lb)
Temperatura operacyjna
–18 °C do 50 °C (14 °F do 122 °F)
przechowywania –40 °C do 70 °C (–40 °F do 158 °F)
Wilgotność względna
0 % to 95 % bez kondensacji
Zasilanie
Baterie Li-Ion; 8 godzin ciągłej pracy zgodnie
z Bellcore TR-NWT-001138
Gwarancja (lata)
1
Interfejs drukarki na podczerwień.
Port OTDR | Testy wielomodowe.
Port detektora miernika mocy | Kompatybilny
z większością złączy na rynku. Manualnie i
wydajnie wykonuj testy mocy i tłumienia.
Precyzyjnie mierz moc sygnału do 26 dBm.
BEZPIECZEŃSTWO LASERA
21 CFR 1040.10 AND IEC 60825-1:2007
CLASS 1M BEZ OPCJI VFL
CLASS 3R Z OPCJĄ VFL
Port OTDR | Testy jednomodowe.
Port VFL | Wbudowany wizualny lokalizator
uszkodzeń 650 nm na złączu uniwersalnym 2.5mm.
Adapter AC.
RJ-45 | Testy TCP/IP.
USB B | Transfer danych przy użyciu ActiveSync
lub kontroli zdalnej.
USB A | Transfer danych przy użyciu pamięci flash.
Port wideo-kamery inspekcyjnej.
Uwagi
a. Wszystkie specyfikacje przygotowane są dla 23 °C ± 2 °C i złączy FC/PC, chyba że napisano inaczej.
b. Typowy zakres dynamiki dla najdłuższego impulsu i 3 minutowego uśredniania dla SNR=1. Zakres
dynamiki dla włókien wielomodowych jest określony dla włókien 62.5 µm; wartości są mniejsze o
3dB dla włókien 50 µm. AXS-110-12CD-23B posiada dynamikę 24/25/32/30.
c. Typowa strefa martwa dla reflektancji poniżej -45 dB, używając najkrótszego impulsu.
d. Nie zawiera niepewności wynikającej z indeksu włókna.
e. Typowa moc wyjściowa dla 1550 nm.
f. Dla 23 °C ± 1 °C, 1550 nm i złącza FC. Reflektometr w trybie jałowym, działający na bateriach.
g. Dla ±0.05 dB, od 18°C do 28°C.
AXS-110 All-Fiber OTDR
INFORMACJE O ZAMÓWIENIU
Model
Zestaw oprogramowania
AXS-110-023B = SM OTDR 2 długości fali
1310/1550 nm (9/125 μm)
AXS-110-12CD = MM OTDR 2 długości fali 850/1300 nm
(50/125 μm, 62.5/125 μm)
AXS-110-12CD-23B = MM/SM All-fiber OTDR 4 długości fali
850/1300 nm (50/125 μm, 62.5/125 μm)
1310/1550 nm (9/125 μm)
AXS-110-023B-04B = SM i SM live OTDR 3 długości fali
1310/1550 nm i 1625 nm live port
(9/125 μm)
AXS-110-000-04B = SM live OTDR jedna długość fali
1625 live port (9/125 μm)
AXS-110-236B = SM OTDR 3 długości fali
1310/1490/1550 nm (9/125 μm)
SK1 = SmartKit zawierający detekcję makrozgięć,
Pass/Fail i lokalizator uszkodzeń
SK2 = Testy IP
SK3 = Oprogramowanie wideo-kamery inspekcyjnej ᶜ
Złącze
EA-EUI-28 = APC/DIN 47256 ᵇ
EA-EUI-89 = APC/FC, narrow key ᵇ
EA-EUI-91 = APC/S.C. ᵇ
EA-EUI-95 = APC/E-2000 ᵇ
EI-EUI-28 = UPC/DIN 47256
EI-EUI-76 = UPC/HMS-10/AG
EI-EUI-89 = UPC/FC, narrow key
EI-EUI-90 = UPC/ST
EI-EUI-91 = UPC/SC
EI-EUI-95 = UPC/E-2000
Opcje kamery
00 = Bez kamery
FP4S = Kamera inspekcyjna (400x)
FP4D = Kamera inspekcyjna (200x/400x)
VFL
00 = Bez wizualnego lokalizatora uszkodzeń
VFL = Z wizualnym lokalizatorem uszkodzeń
Adaptery do złącza
FOA-12 = Biconic
FOA-14 = D4, D4/PC
FOA-16 = SMA/906
FOA-22 = FC, FC (PC/SPC/UPC/APC), NEC-D3
FOA-28 = DIN 47256 (LSA): DIN 47256 (PC/APC)
FOA-32 = ST, ST (PC/SPC/UPC)
FOA-54 = SC (PC/SPC/UPC/APC)
FOA-78 = Radiall EC
FOA-96B = E-2000/APC
FOA-98 = LC
FOA-99 = MU
Miernik mocy
00 = Bez miernika mocy
PM2X = Z miernikiem mocy GeX
Uwagi
a. Proszę odnieść się do przykładu. Należy najpierw wybrać złącze jednomodowe,
a następnie złącze wielomodowe lub złącze portu live.
b. Tylko jednomody.
c. Konieczne z FP4S lub FP4D.
Tłumaczenie na bazie specyfikacji nr SPAXS110.1AN
Przykład: AXS-110-12CD-23B-EA-EUI-89-EI-EUI-95PM2X-FOA-22-VFL-FP4S-SK1-SK2-SK3
