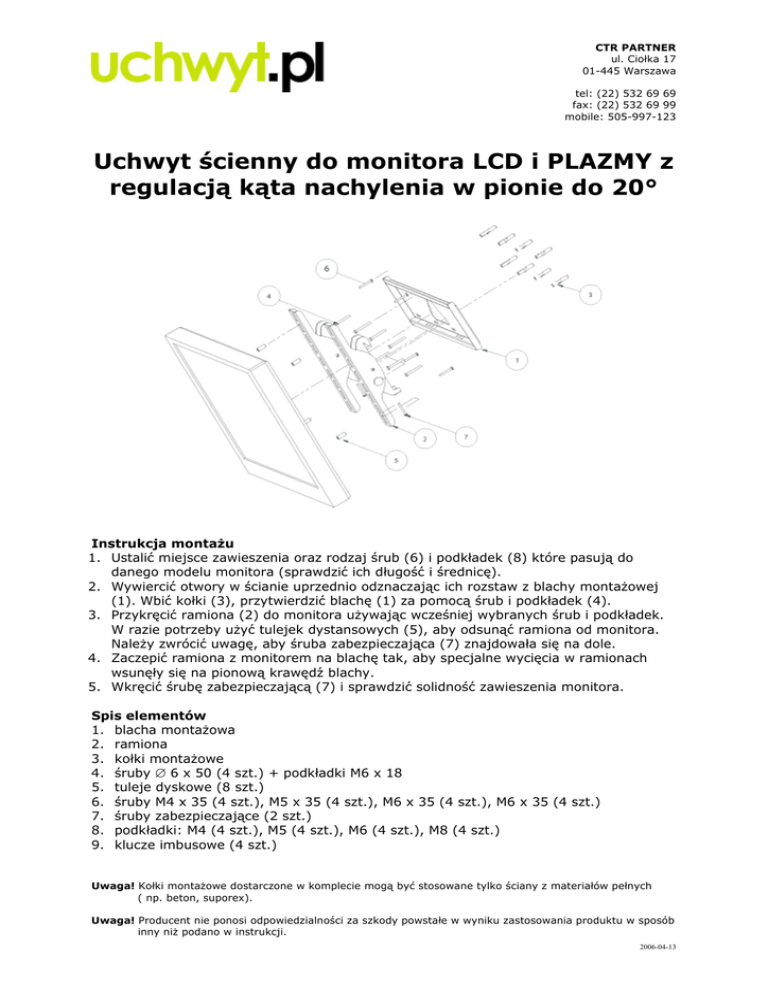

Uchwyt ścienny do monitora LCD i PLAZMY z
regulacją kąta nachylenia w pionie do 20°
Instrukcja montażu
1. Ustalić miejsce zawieszenia oraz rodzaj śrub (6) i podkładek (8) które pasują do
danego modelu monitora (sprawdzić ich długość i średnicę).
2. Wywiercić otwory w ścianie uprzednio odznaczając ich rozstaw z blachy montażowej
(1). Wbić kołki (3), przytwierdzić blachę (1) za pomocą śrub i podkładek (4).
3. Przykręcić ramiona (2) do monitora używając wcześniej wybranych śrub i podkładek.
W razie potrzeby użyć tulejek dystansowych (5), aby odsunąć ramiona od monitora.
Należy zwrócić uwagę, aby śruba zabezpieczająca (7) znajdowała się na dole.
4. Zaczepić ramiona z monitorem na blachę tak, aby specjalne wycięcia w ramionach
wsunęły się na pionową krawędź blachy.
5. Wkręcić śrubę zabezpieczającą (7) i sprawdzić solidność zawieszenia monitora.
Spis elementów
1. blacha montażowa
2. ramiona
3. kołki montażowe
4. śruby ∅ 6 x 50 (4 szt.) + podkładki M6 x 18
5. tuleje dyskowe (8 szt.)
6. śruby M4 x 35 (4 szt.), M5 x 35 (4 szt.), M6 x 35 (4 szt.), M6 x 35 (4 szt.)
7. śruby zabezpieczające (2 szt.)
8. podkładki: M4 (4 szt.), M5 (4 szt.), M6 (4 szt.), M8 (4 szt.)
9. klucze imbusowe (4 szt.)
Uwaga! Kołki montażowe dostarczone w komplecie mogą być stosowane tylko ściany z materiałów pełnych
( np. beton, suporex).
Uwaga! Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku zastosowania produktu w sposób
inny niż podano w instrukcji.
2006-04-13
