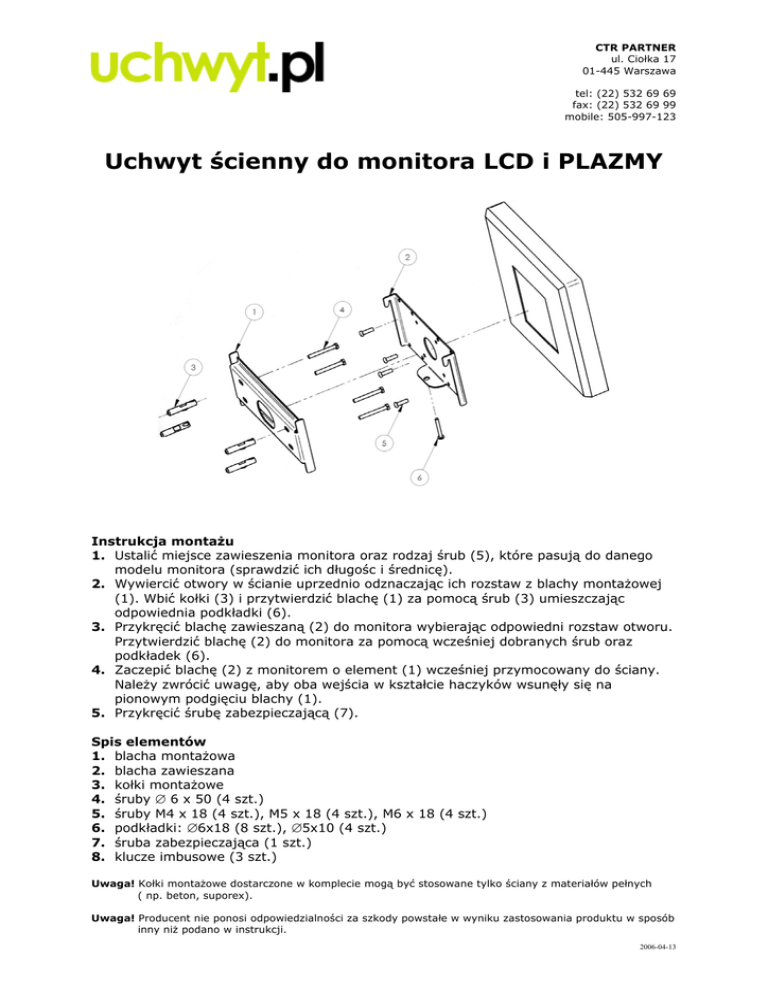

Uchwyt ścienny do monitora LCD i PLAZMY
Instrukcja montażu
1. Ustalić miejsce zawieszenia monitora oraz rodzaj śrub (5), które pasują do danego
modelu monitora (sprawdzić ich długośc i średnicę).
2. Wywiercić otwory w ścianie uprzednio odznaczając ich rozstaw z blachy montażowej
(1). Wbić kołki (3) i przytwierdzić blachę (1) za pomocą śrub (3) umieszczając
odpowiednia podkładki (6).
3. Przykręcić blachę zawieszaną (2) do monitora wybierając odpowiedni rozstaw otworu.
Przytwierdzić blachę (2) do monitora za pomocą wcześniej dobranych śrub oraz
podkładek (6).
4. Zaczepić blachę (2) z monitorem o element (1) wcześniej przymocowany do ściany.
Należy zwrócić uwagę, aby oba wejścia w kształcie haczyków wsunęły się na
pionowym podgięciu blachy (1).
5. Przykręcić śrubę zabezpieczającą (7).
Spis elementów
1. blacha montażowa
2. blacha zawieszana
3. kołki montażowe
4. śruby ∅ 6 x 50 (4 szt.)
5. śruby M4 x 18 (4 szt.), M5 x 18 (4 szt.), M6 x 18 (4 szt.)
6. podkładki: ∅6x18 (8 szt.), ∅5x10 (4 szt.)
7. śruba zabezpieczająca (1 szt.)
8. klucze imbusowe (3 szt.)
Uwaga! Kołki montażowe dostarczone w komplecie mogą być stosowane tylko ściany z materiałów pełnych
( np. beton, suporex).
Uwaga! Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku zastosowania produktu w sposób
inny niż podano w instrukcji.
2006-04-13
