O50A-Toyota Corolla Verso angielska

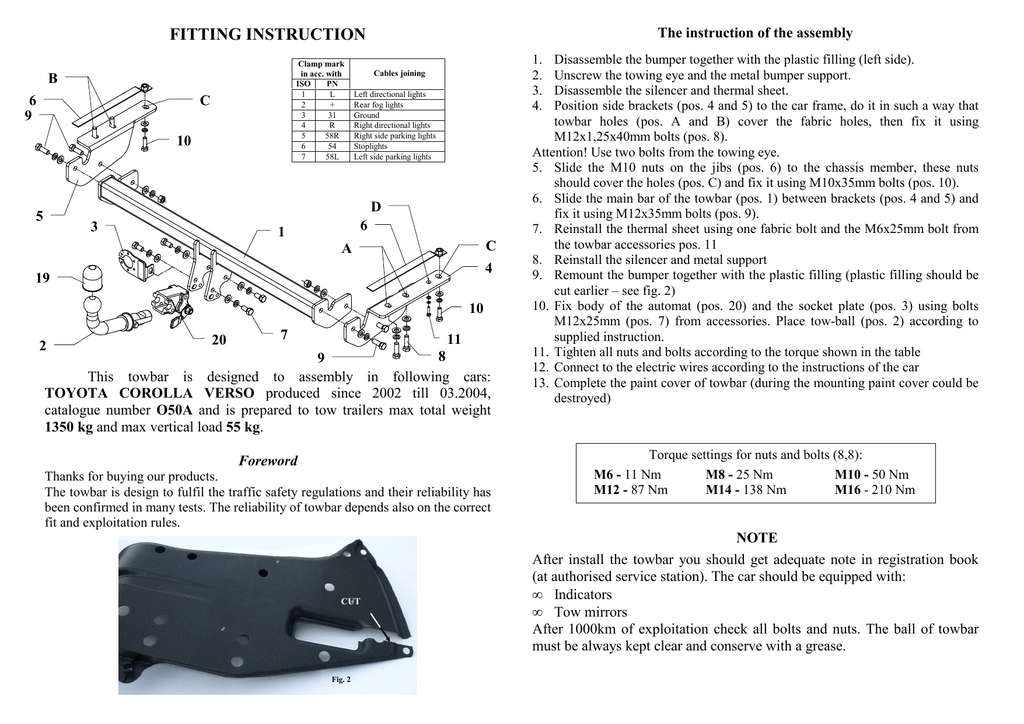

The instruction of the assembly
FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
B
6
9
C
10
1.
2.
3.
4.
Cables joining
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
D
5
3
6
1
C
4
A
19
10
2
20
7
11
8
9
This towbar is designed to assembly in following cars:
TOYOTA COROLLA VERSO produced since 2002 till 03.2004,
catalogue number O50A and is prepared to tow trailers max total weight
1350 kg and max vertical load 55 kg.
Foreword
Thanks for buying our products.
The towbar is design to fulfil the traffic safety regulations and their reliability has
been confirmed in many tests. The reliability of towbar depends also on the correct
fit and exploitation rules.
Disassemble the bumper together with the plastic filling (left side).
Unscrew the towing eye and the metal bumper support.
Disassemble the silencer and thermal sheet.
Position side brackets (pos. 4 and 5) to the car frame, do it in such a way that
towbar holes (pos. A and B) cover the fabric holes, then fix it using
M12x1,25x40mm bolts (pos. 8).
Attention! Use two bolts from the towing eye.
5. Slide the M10 nuts on the jibs (pos. 6) to the chassis member, these nuts
should cover the holes (pos. C) and fix it using M10x35mm bolts (pos. 10).
6. Slide the main bar of the towbar (pos. 1) between brackets (pos. 4 and 5) and
fix it using M12x35mm bolts (pos. 9).
7. Reinstall the thermal sheet using one fabric bolt and the M6x25mm bolt from
the towbar accessories pos. 11
8. Reinstall the silencer and metal support
9. Remount the bumper together with the plastic filling (plastic filling should be
cut earlier – see fig. 2)
10. Fix body of the automat (pos. 20) and the socket plate (pos. 3) using bolts
M12x25mm (pos. 7) from accessories. Place tow-ball (pos. 2) according to
supplied instruction.
11. Tighten all nuts and bolts according to the torque shown in the table
12. Connect to the electric wires according to the instructions of the car
13. Complete the paint cover of towbar (during the mounting paint cover could be
destroyed)
Torque settings for nuts and bolts (8,8):
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
NOTE
CUT
Fig. 2
After install the towbar you should get adequate note in registration book
(at authorised service station). The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km of exploitation check all bolts and nuts. The ball of towbar
must be always kept clear and conserve with a grease.
Towbar accessories:
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. O50A
Designed for:
Manufacturer: TOYOTA
Model: COROLLA
Type: VERSO
produced since 2002 till 03.2004
Technical data:
D-value: 7,4 kN
maximum trailer weight: 1350 kg
maximum vertical cup load: 55 kg
Approval number according to Directive 94/20/EC: e20*94/20*1152*00
Foreword
This towing hitch is designed according to rules of safety traffic regulations. The
towing hitch is a safety component and can be install only by qualified personnel.
Any alteration or conversion of the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the areas of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup mass are decisive for driving whereat values for the towing hitch cannot be
exceeded.
D-value formula:
x
Max vehicle weight [kg]
Max trailer weight [kg] +
Max vehicle weight [kg]
Max trailer weight [kg]
X
9,81
1000
= D [kN]
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
B
6
9
C
10
Kolejność czynności przy montaŜu
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
D
5
3
6
1
C
A
4
19
10
2
20
7
11
8
9
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie
TOYOTA COROLLA VERSO produkowanym od 01.2002r. do 03.2004r.,
numer katalogowy O50A i słuŜy do ciągnięcia przyczep o masie całkowitej
1350 kg i nacisku na kulę max 55kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego niezawodność
została potwierdzona licznymi testami oraz opiniami zadowolonych klientów. JednakŜe
niezawodność zaczepów kulowych jest zaleŜna równieŜ od prawidłowego montaŜu oraz prawidłowej
eksploatacji. Z tego powodu prosimy Państwa o staranne przeczytanie niniejszej instrukcji montaŜu
oraz przestrzeganie zawartych wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez producenta
samochodu.
1. Zdemontować zderzak wraz z plastikową maskownicą (lewa strona).
2. Odkręcić fabryczne ucho do holowania oraz metalowe wzmocnienie
zderzaka.
3. Odkręcić tłumik oraz blachę termiczną.
4. PrzyłoŜyć wsporniki boczne (poz. 4 i 5) do ramy samochodu, tak aby
otwory zaczepu (poz. A i B) pokryły się z fabrycznie nagwintowanymi
otworami i skręcić śrubami M12x1,25x40mm (poz. 8).
Uwaga! Dwie śruby wykorzystać od fabrycznego ucha do holowania.
5. W podłuŜnice wsunąć nakrętki M10 na wysięgnikach (poz. 6), tak aby
pokryły się z otworami (poz. C) i skręcić śrubą M10x35mm (poz. 10).
6. Pomiędzy zamontowane wsporniki (poz. 4 i 5) wsunąć główną belkę
zaczepu (poz. 1) i skręcić śrubami M12x35mm (poz. 9) jak pokazano na
rysunku.
7. Przykręcić blachę termiczną wykorzystując jedną fabryczną śrubę, zaś
drugą, która przechodzi przez otwory zaczepu (poz. D) naleŜy
wykorzystać z wyposaŜenia zaczepu M6x25mm (poz. 11).
8. Przykręcić tłumik oraz metalowe wzmocnienie zderzaka.
9. Zamontować zderzak oraz plastikową maskownicę po wycięciu jej
fragmentu patrz rys. 2.
10. Przykręcić korpus automatu poz. 20 śrubami M12x25mm poz. 7 wraz z
blachą pod gniazdo poz. 3. Zamocować kulę zgodnie z instrukcją
dołączaną do zaczepu z końcówką szybkodemontowalną.
11. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
12. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
13. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe
w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
UWAGA
Przeciąć
Rys. 2
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK Sp.J.
WyposaŜenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
O50A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: TOYOTA
Model: COROLLA
Typ: VERSO
produkowanego od 01.2002r. do 03.2004r.
Dane techniczne:
Wartość siły D : 7,4 kN
maksymalna masa przyczepy: 1350 kg
maksymalny nacisk na kulę: 55 kg
Numer homologacji zgodnie z Dyrektywą 94/20/WE: e20*94/20*1152*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
TOYOTA COROLLA VERSO
produkowanego od 2002r. do 03.2004r.
Data produkcji ..............................
Data zakupu..........................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
