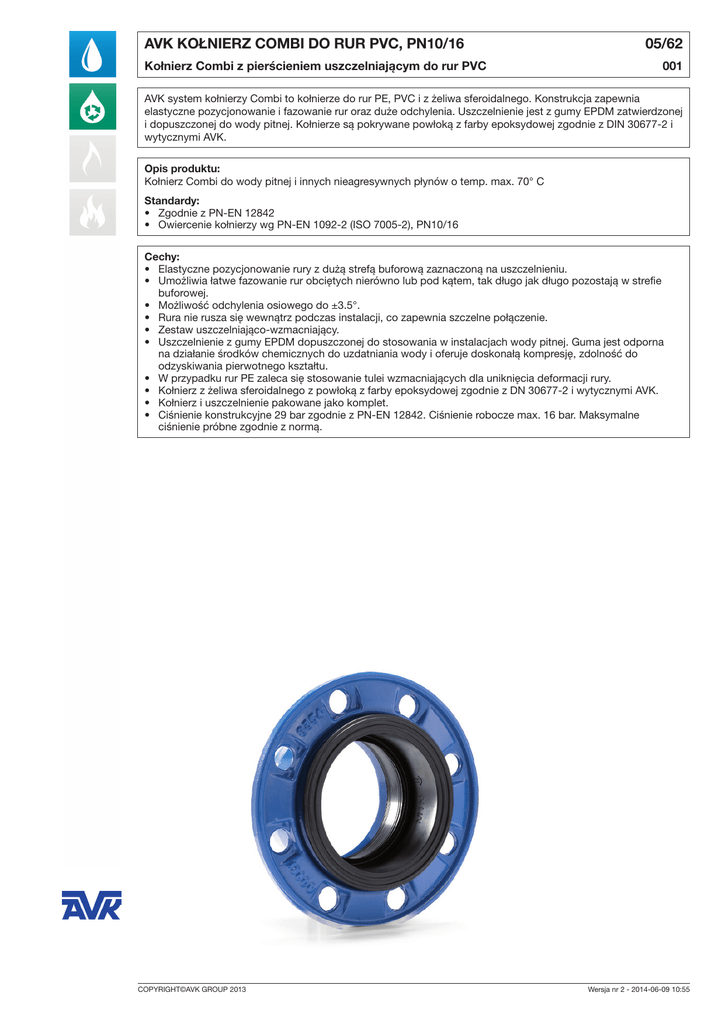

AVK KOŁNIERZ COMBI DO RUR PVC, PN10/16 05/62

AVK KOŁNIERZ COMBI DO RUR PVC, PN10/16
Kołnierz Combi z pierścieniem uszczelniającym do rur PVC
05/62
001
AVK system kołnierzy Combi to kołnierze do rur PE, PVC i z żeliwa sferoidalnego. Konstrukcja zapewnia
elastyczne pozycjonowanie i fazowanie rur oraz duże odchylenia. Uszczelnienie jest z gumy EPDM zatwierdzonej
i dopuszczonej do wody pitnej. Kołnierze są pokrywane powłoką z farby epoksydowej zgodnie z DIN 30677-2 i
wytycznymi AVK.
Opis produktu:
Kołnierz Combi do wody pitnej i innych nieagresywnych płynów o temp. max. 70° C
Standardy:
• Zgodnie z PN-EN 12842
• Owiercenie kołnierzy wg PN-EN 1092-2 (ISO 7005-2), PN10/16
Cechy:
• Elastyczne pozycjonowanie rury z dużą strefą buforową zaznaczoną na uszczelnieniu.
• Umożliwia łatwe fazowanie rur obciętych nierówno lub pod kątem, tak długo jak długo pozostają w strefie
buforowej.
• Możliwość odchylenia osiowego do ±3.5°.
• Rura nie rusza się wewnątrz podczas instalacji, co zapewnia szczelne połączenie.
• Zestaw uszczelniająco-wzmacniający.
• Uszczelnienie z gumy EPDM dopuszczonej do stosowania w instalacjach wody pitnej. Guma jest odporna
na działanie środków chemicznych do uzdatniania wody i oferuje doskonałą kompresję, zdolność do
odzyskiwania pierwotnego kształtu.
• W przypadku rur PE zaleca się stosowanie tulei wzmacniających dla uniknięcia deformacji rury.
• Kołnierz z żeliwa sferoidalnego z powłoką z farby epoksydowej zgodnie z DN 30677-2 i wytycznymi AVK.
• Kołnierz i uszczelnienie pakowane jako komplet.
• Ciśnienie konstrukcyjne 29 bar zgodnie z PN-EN 12842. Ciśnienie robocze max. 16 bar. Maksymalne
ciśnienie próbne zgodnie z normą.
COPYRIGHT©AVK GROUP 2013
Wersja nr 2 - 2014-06-09 10:55
AVK KOŁNIERZ COMBI DO RUR PVC, PN10/16
05/62
Kołnierz Combi z pierścieniem uszczelniającym do rur PVC
1
1
2
2
3
3
001
4
Dd
D
L9
L
Non-Tensile
Wykaz elementów budowy:
1.
3.
Kołnierz
Pierścień ustalający
Żeliwo sferoidalne GJS-500-7 (GGG-50)
PP polipropylen
2.
Pierścień uszczelniający Guma EPDM
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Dd
mm
Owiercenie
kołnierzy
D
mm
L
mm
L9
mm
Waga
kg
05-050-62-1600
05-075-62-1600
05-090-62-1600
05-110-62-1600
05-125-62-1600
05-140-62-1600
05-160-62-1600
05-200-62-0600
05-225-62-0600
05-250-62-0600
05-250-62-1600
05-280-62-0600 (1)
05-315-62-0600 (1)
50
65
80
100
125
125
150
200
200
250
250
250
300
63
75
90
110
125
140
160
200
225
250
250
280
315
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10
PN10
PN10
PN16
PN10
PN10
165
185
200
220
250
250
285
340
340
395
395
395
445
97
97
98
99
101
103
105
107
115
115
123
123
125
27
27
27
27
27
27
27
27
27
27
27
31
31
1.7
2.0
2.3
2.7
3.4
3.5
3.9
5.5
6.2
7.0
7.0
7.0
8.7
(1)
Konieczność zastosowania tulei wzmacniającej dla rur Bi-PVC
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
