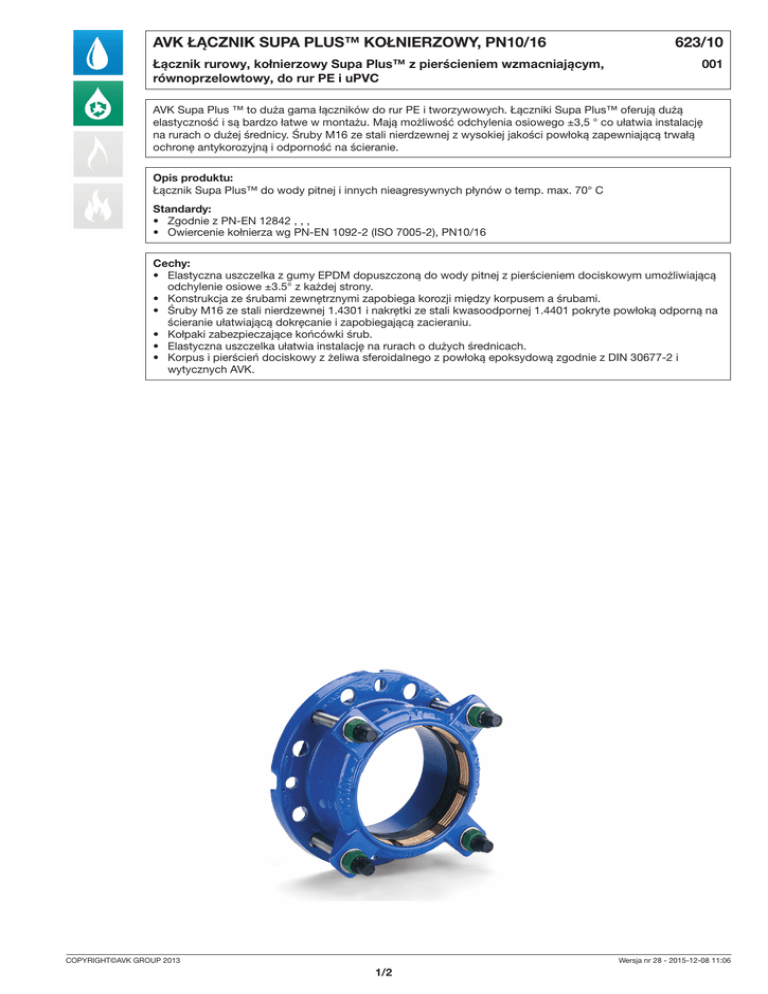

AVK ŁĄCZNIK SUPA PLUS™ KOŁNIERZOWY, PN10/16 623/10

AVK ŁĄCZNIK SUPA PLUS™ KOŁNIERZOWY, PN10/16
Łącznik rurowy, kołnierzowy Supa Plus™ z pierścieniem wzmacniającym,
równoprzelowtowy, do rur PE i uPVC
623/10
001
AVK Supa Plus ™ to duża gama łączników do rur PE i tworzywowych. Łączniki Supa Plus™ oferują dużą
elastyczność i są bardzo łatwe w montażu. Mają możliwość odchylenia osiowego ±3,5 ° co ułatwia instalację
na rurach o dużej średnicy. Śruby M16 ze stali nierdzewnej z wysokiej jakości powłoką zapewniającą trwałą
ochronę antykorozyjną i odporność na ścieranie.
Opis produktu:
Łącznik Supa Plus™ do wody pitnej i innych nieagresywnych płynów o temp. max. 70° C
Standardy:
• Zgodnie z PN-EN 12842 , , ,
• Owiercenie kołnierza wg PN-EN 1092-2 (ISO 7005-2), PN10/16
Cechy:
• Elastyczna uszczelka z gumy EPDM dopuszczoną do wody pitnej z pierścieniem dociskowym umożliwiającą
odchylenie osiowe ±3.5° z każdej strony.
• Konstrukcja ze śrubami zewnętrznymi zapobiega korozji między korpusem a śrubami.
• Śruby M16 ze stali nierdzewnej 1.4301 i nakrętki ze stali kwasoodpornej 1.4401 pokryte powłoką odporną na
ścieranie ułatwiającą dokręcanie i zapobiegającą zacieraniu.
• Kołpaki zabezpieczające końcówki śrub.
• Elastyczna uszczelka ułatwia instalację na rurach o dużych średnicach.
• Korpus i pierścień dociskowy z żeliwa sferoidalnego z powłoką epoksydową zgodnie z DIN 30677-2 i
wytycznych AVK.
COPYRIGHT©AVK GROUP 2013
Wersja nr 28 - 2015-12-08 11:06
1/2
AVK ŁĄCZNIK SUPA PLUS™ KOŁNIERZOWY, PN10/16
623/10
Łącznik rurowy, kołnierzowy Supa Plus™ z pierścieniem wzmacniającym,
równoprzelowtowy, do rur PE i uPVC
001
7
L1
6
5
4
3
D
Dd
2
1
L
Wykaz elementów budowy:
1.
Korpus
Żeliwo sferoidalne GJS-500-7 (GGG-50)
2.
Pierścień wzmacniający Brąz armatni
3.
Pierścień dociskowy
uszczelki
Żeliwo sferoidalne GJS-500-7 (GGG-50)
4.
Kołpak śruby łączącej
Tworzywo sztuczne
5.
Nakrętka śruby łączącej Stal kwasoodporna 1.4401
6.
Podkładka śruby
łączącej
Stal kwasoodporna 1.4401
7.
Śruba łącząca
Stal nierdzewna 1.4301
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Dd
mm
Owiercenie
kołnierzy
D
mm
L
mm
L1
mm
Waga
kg
623-10-040-0141 (1)
623-10-050-0141 (1)
623-10-063-0141 (1)
623-10-075-0141 (1)
623-10-090-0141 (1)
623-10-110-0141 (1)
623-10-125-0141 (1)
623-10-140-0141 (1)
623-10-160-0141 (1)
623-10-200-0041
623-10-200-0141
623-10-225-0041
623-10-225-0141
623-10-250-0141 (1)
623-10-280-0141 (1)
623-10-315-0141 (1)
40
40
50
65
80
100
125
125
150
200
200
200
200
250
250
300
40
50
63
75
90
110
125
140
160
200
200
225
225
250
280
315
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10
PN16
PN10
PN16
PN10/16
PN10/16
PN10/16
150
150
180
185
200
220
250
250
285
340
340
340
340
405
405
460
122
122
123
123
122
123
125
125
125
126
126
141
141
179
179
179
62
62
63
63
62
63
63
63
63
64
64
64
64
88
88
88
3.6
3.7
4.4
4.5
4.7
6.6
6.8
6.9
8.6
14
14
15
15
25
25
29
(1)
Owiercenie kołnierzy PN10/16
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
