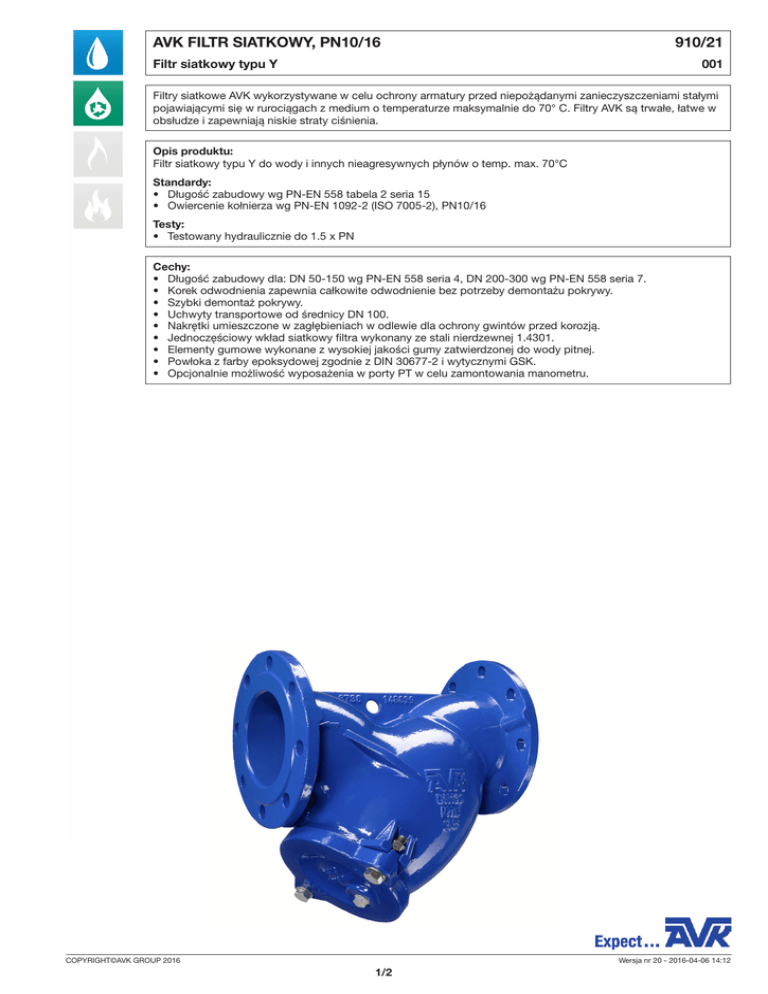

avk filtr siatkowy, pn10/16 910/21

AVK FILTR SIATKOWY, PN10/16
910/21
Filtr siatkowy typu Y
001
Filtry siatkowe AVK wykorzystywane w celu ochrony armatury przed niepożądanymi zanieczyszczeniami stałymi
pojawiającymi się w rurociągach z medium o temperaturze maksymalnie do 70° C. Filtry AVK są trwałe, łatwe w
obsłudze i zapewniają niskie straty ciśnienia.
Opis produktu:
Filtr siatkowy typu Y do wody i innych nieagresywnych płynów o temp. max. 70°C
Standardy:
• Długość zabudowy wg PN-EN 558 tabela 2 seria 15
• Owiercenie kołnierza wg PN-EN 1092-2 (ISO 7005-2), PN10/16
Testy:
• Testowany hydraulicznie do 1.5 x PN
Cechy:
• Długość zabudowy dla: DN 50-150 wg PN-EN 558 seria 4, DN 200-300 wg PN-EN 558 seria 7.
• Korek odwodnienia zapewnia całkowite odwodnienie bez potrzeby demontażu pokrywy.
• Szybki demontaż pokrywy.
• Uchwyty transportowe od średnicy DN 100.
• Nakrętki umieszczone w zagłębieniach w odlewie dla ochrony gwintów przed korozją.
• Jednoczęściowy wkład siatkowy filtra wykonany ze stali nierdzewnej 1.4301.
• Elementy gumowe wykonane z wysokiej jakości gumy zatwierdzonej do wody pitnej.
• Powłoka z farby epoksydowej zgodnie z DIN 30677-2 i wytycznymi GSK.
• Opcjonalnie możliwość wyposażenia w porty PT w celu zamontowania manometru.
COPYRIGHT©AVK GROUP 2016
Wersja nr 20 - 2016-04-06 14:12
1/2
AVK FILTR SIATKOWY, PN10/16
910/21
Filtr siatkowy typu Y
001
D
A (Required space for screen removal)
L
6
7
H
8
L5
1
2
3
4
5
Wykaz elementów budowy:
1.
Korpus
Żeliwo sferoidalne
2.
Pokrywa
Żeliwo sferoidalne
3.
Korek odwodnienia
Stal nierdzewna 1.4301
4.
O-ring
Guma EPDM
5.
Wkład sitkowy
Stal nierdzewna 1.4301
6.
Nakrętka
Stal nierdzewna 1.4301
7.
Podkładka
Stal nierdzewna 1.4301
8.
Śruba
Stal nierdzewna 1.4301
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Owiercenie
kołnierzy
L
mm
D
mm
L5
mm
H
mm
A
mm
Min. prześwit
Waga
kg
910-0050-21-011020004
910-0065-21-011020004
910-0080-21-011020004
910-0100-21-011020004
910-0125-21-011020004
910-0150-21-011020004
910-0200-21-011020004
910-0200-21-311020004
910-0250-21-011020004
910-0250-21-311020004
910-0300-21-011020004
910-0300-21-311020004
50
65
80
100
125
150
200
200
250
250
300
300
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN16
PN10
PN16
PN10
PN16
PN10
216
241
283
305
381
403
521
521
635
635
749
749
165
185
200
220
250
285
340
340
405
405
460
460
19
19
19
19
19
19
20
20
22
22
24.5
24.5
129
158
187
230
260
307
402
402
484
484
576
576
290
350
407
489
545
645
831
831
996
996
1178
1178
3.481
3.396
3.341
3.293
3.262
3.343
3.343
3.343
3.121
3.121
3.125
3.125
8.2
11
13
17
25
33
60
60
97
97
142
142
Minimalny prześwit wkładu siatkowego to stosunek sumy powierzchni oczek wkładu siatkowego do średnicy nominalnej
rurociągu.
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
