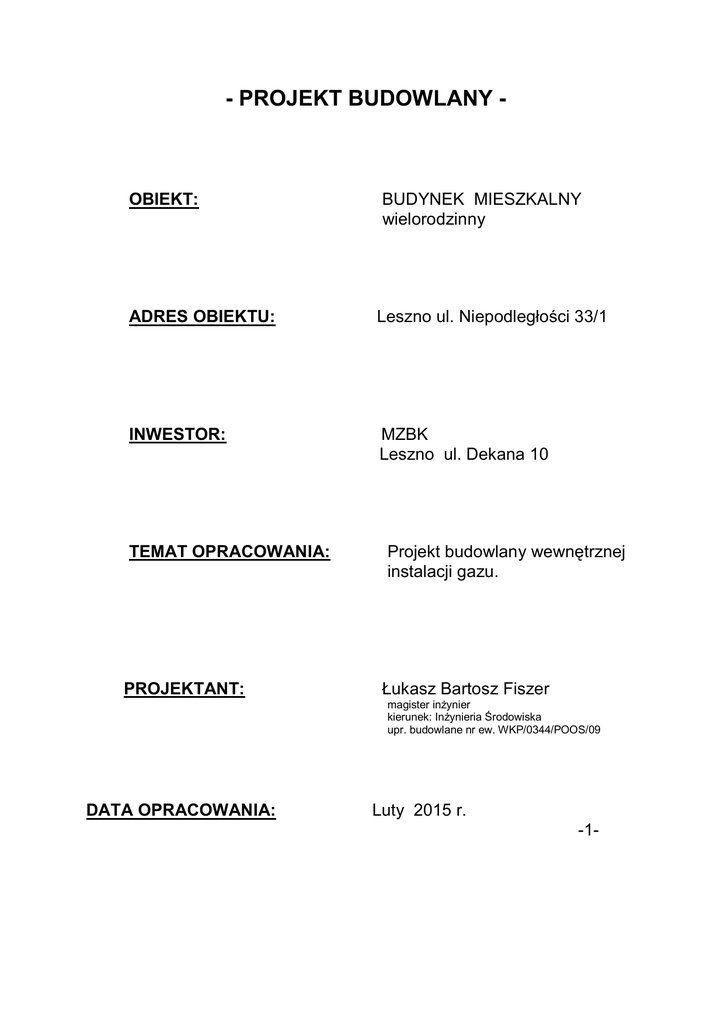

PROJEKT BUDOWLANY

- PROJEKT BUDOWLANY -
OBIEKT:
BUDYNEK MIESZKALNY
wielorodzinny
ADRES OBIEKTU:
Leszno ul. Niepodległości 33/1
INWESTOR:
MZBK
Leszno ul. Dekana 10
TEMAT OPRACOWANIA:
PROJEKTANT:
Projekt budowlany wewnętrznej
instalacji gazu.
Łukasz Bartosz Fiszer
magister inżynier
kierunek: Inżynieria Środowiska
upr. budowlane nr ew. WKP/0344/POOS/09
DATA OPRACOWANIA:
Luty 2015 r.
-1-
Zawartość Dokumentacji
[Spis Treści]
Do projektu rozbudowy wewnętrznej instalacji Gazowej
64-100 Leszno ul. Niepodległości 33/14
L. p.
Temat
Nr. strony
1. Strona tytułowa............................................................................1
2. Spis treści.....................................................................................2
3. Zaświadczenie o przynależności do PIIB projektanta.................3
4. Oświadczenie projektanta............................................................4
5. Uprawnienia budowlane projektanta..........................................5-6
6. Informacja BIOZ……………………………………………....7-8
7. Warunki techniczne dostawcy gazu…………………………..9-11
8. Opinia Kominiarska……………………………………………12
9. Opis techniczny wewnętrznej instalacji gazowej....................13-16
10.Rzut parteru ....……………………………………………….17
11.Aksonometria.............................................................................18
Projekt zawiera 18 stron opracowanych i ponumerowanych
Zestawił:
mgr inż. Łukasz Fiszer
-2-
Projektowanie
mag inż. Łukasz Fiszer
Leszno ul. Leśna Osada 33
Oświadczenie
Zgodnie z artykułem 20 ustęp 4 Ustawy z dnia 07 lipca
1994 r. - Prawo Budowlane ( tekst jednolity: Dziennik
Ustaw z 2013 Nr 207, poz. 1409 z późniejszymi
zmianami) oświadczam, że projekt budowlany
niniejszego obiektu został sporządzony zgodnie z
obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
-4-
Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia
1 Nazwa adres obiektu:
Rozbudowa wewnętrznej instalacji gazowej w budynku mieszkalnym
wielorodzinnym
- Niepodległości 33/1
2. Inwestor:
Miejski Zakład Budynków Komunalnych
ul. Dekana 10
64-100 Leszno
3.Imie i nazwisko projektanta:
mgr inż. Łukasz Fiszer
ul. Leśna Osada 33
64-100 Leszno
-7-
Część Opisowa
1.Wykaz istniejących obiektów budowlanych
-Budynek – wielorodzinny
2.Przewidywane zagrożenie podczas realizacji robót:
- prace spawalnicze
- brak odpowiedzialnych zabezpieczeń podczas wykonywania robót
- roboty przy obsłudze sprzętu mechanicznego
- montaż wkładu kominowego
3.Sposób prowadzenia instruktażu pracowników
Przed przystąpieniem do wykonywania robót należy [ przeprowadzić instruktaż
w zakresie BHP i ppoż. uwzględniające występowanie specyficznych zagrożeń
oraz sposób zabezpieczenia się przed nimi.
Każdy pracownik musi być okresowo przeszkolony pod względem
obowiązujących przepisów BHP i ppoż. przez osobę posiadającą kwalifikacje w
tym zakresie
4.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu:
- teren budowy musi być zabezpieczony przed osobami trzecimi,
- butle spawalnicze muszą być umieszczone na zewnątrz budynku,
- przestrzegać ładu i porządku na placu budowy,
- teren budowy wyposażyć w stanowisko ppoż,
- podczas robót należy przestrzegać przepisów BHP.
5.Informacje o przeszkoleniu i instruktażu na stanowiskach pracy powinny być
wpisane przez kierownika budowy do dziennika budowy.
-8-
Opis Techniczny
Do projektu rozbudowy instalacji gazowej
Inwestor: MZBK
Dotyczy mieszkania w budynku: Leszno ul. Niepodległości 33/1
1.Podstawa opracowania
1.Zlecenie inwestora
2.Inwentaryzacja budynku
3.Uzgodnienie z inwestorem
4.Opinia kominiarska
2.Instalacja wewnętrzna
Zakres projektowania robót obejmuje rozbudowę
1 szt. instalacji. Dotychczasowa instalacja składała się z kuchenki
gazowej 4-pal . Rozbudowa nastąpi o kocioł gazowy dwu-funkcyjny
turbo. Który zamontowany zostanie w pomieszczeniu kuchni. W
kominie należy zamontować wsad kominowy dwupłaszczowy
DN 120/80mm
Warunki techniczne dostawy gazu oraz zamontowanych urządzeń są
następujące :
Kuchenka gazowa 4-pal. o mocy 7KW - 1 szt.
Kocioł gazowy dwu-funkcyjny turbo o mocy 21KW -1 szt.
-13-
Średnice przewodów gazowych oraz spadków ciśnień dobrano i
określono wg. Załącznika nr.2 Zarządzenia nr.62 MB i PMB
z dnia 30 grudnia 1970 r.
1.Prowadzenie Przewodów
Nie wolno prowadzić przewodów pod podłogą , w posadzkach ,
stropach przez kanały wentylacyjne i dymowe. Przewody należy
zabezpieczyć przed korozją do budowy stosować wyłącznie nowe rury
i kształtki , pełnosprawne.
Rury stalowe łączyć przez spawanie z wyjątkiem miejsc do połączeń z
urządzeniami gazowymi. Spłaszczanie rury nie może przekroczyć
10% jej średnicy zewnętrznej
.Stosować rury bez szwa wg. PN-80\ h-74219. Przy przejściach przez
stropy i ściany przewody należy prowadzić w rurach ochronnych ,
uszczelnionych masą plastyczną , tuleje osłonowe winny wystawać po
3cm z każdej strony . Średnica wewnętrzna rury ochronnej powinna
być większa o 20 mm od przewodu gazowego.
Przewody poziome prowadzić ze spadkiem co najmniej 4m\m do
przyboru gazowego z wyjątkiem gazomierzy w odległościach:
A\ 2cm od tynku ściany w pomieszczeniach i klatkach schodowych
B\ 3cm od ściany piwnicy i suteren
C\ 10 cm od poziomych przewodów wodociągowych
D\ 20 cm od przewodów telekomunikacyjnych
E\ 60 cm od iskrzących urządzeń elektrycznych
Przewody mocować od ścian za pomocą haków lub uchwytów w odstępach:
A\ na poziomach rur gazowych o średnicy
8. do 40 mm co 1,5 m
9. powyżej 40 mm co 2,0 m
B\ na pionach gazowych o średnicy
-do 40 mm co 2,5 m
-14-
2. Gazomierze i Przybory Gazowe.
Gazomierz G- 4 należy zamontować na klatce schodowej w
skrzynce metalowej usytuowany na wysokości 1,8 m licząc od
posadzki do dolnej obudowy gazomierza.
Każde podejście do przyboru gazowego zakończyć kurkiem gazowym
nie niżej niż 70 cm od podłogi.
Łączna długość przewodu spalinowego musi wynosić max.2,0 m i
posiadać spadek 5% w kierunku do przyboru gazowego.
Wentylacja pomieszczenia zaprojektowano jako nawiewną –
wywiewną zapewniającą 3-krotną wymianę powietrza w ciągu
godziny.
Drożność przewodu kominowego i wentylacyjnego oraz prawidłowość
podłączenia potwierdzić pozytywną opinią kominiarską.
3. Próba szczelności
Próbę szczelności instalacji gazowej przeprowadzić po oczyszczeniu
rur ale przed ich malowaniem na ciśnienie 0,05 MPa na 30 minut bez
aparatów gazowych następnie na ciśnienie 0,015 MPa na 30 min
UWAGI KOŃCOWE
1.Wykonanie przedmiotowych robót powierzyć zakładowi
rzemieślniczemu, który posiada wymagane uprawnienia w zakresie
gazownictwa.
2.Instalacja gazowa nie eksploatowana przez okres 6 miesięcy podlega
ponownemu odbiorowi.
-15-
3.Do odbioru należy przedłożyć- inwestor:
1. zaświadczenie badania kominiarskiego z potwierdzeniem podłączenia
urządzeń gazowych
2. pozwolenie na budowę
3. aktualną dokumentacje techniczno - roboczą
Obowiązki inwestora po odbiorze technicznym instalacji:
Eksploatowana instalacja gazowa podlega corocznej kontroli na stan techniczny
i na szczelność.
Kontrole mogą przeprowadzić jedynie uprawnione osoby posiadające
uprawnienia energetyczne dozoru w tym zakresie.
Dokumentacje opracowano o n/w przepisy prawne zawarte w Rozporządzeniu
Ministra Infrastruktury Dziennik Ustaw Nr.75 Poz.690 z dnia. 15.06.2002 r.
oraz Ustawy o Prawie Budowlanym z dnia 7.07.1994 r wydanej w Dzienniku
Ustaw nr 89 z dnia 25.08.1994 r. Rozporządzenie Ministra Infrastruktury
z dnia 23 czerwiec 2003r. w sprawie informacji dotyczącej bezpieczeństwa i
ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dziennik
Ustaw nr 120
Lokalizacje urządzeń gazowych w budynku mieszkalnym w Lesznie
przy ul. Niepodległości 33/1
Przedstawiono szczegółowo w części rysunkowej
UWAGA
Zdjęcie i zainstalowanie gazomierzy oraz napełnienie instalacji gazem należy
wyłącznie do dostawcy gazu.
Opracował :
mgr inż. Łukasz Fiszer
-16-
-17-
-18-
