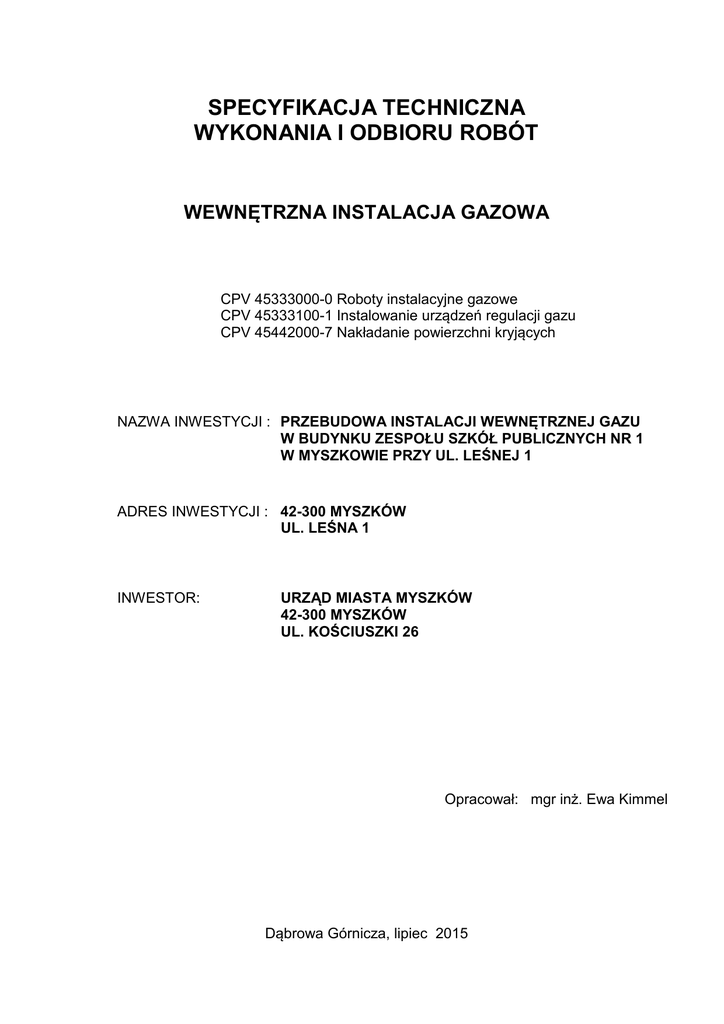

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT
WEWNĘTRZNA INSTALACJA GAZOWA
CPV 45333000-0 Roboty instalacyjne gazowe
CPV 45333100-1 Instalowanie urządzeń regulacji gazu
CPV 45442000-7 Nakładanie powierzchni kryjących
NAZWA INWESTYCJI : PRZEBUDOWA INSTALACJI WEWNĘTRZNEJ GAZU
W BUDYNKU ZESPOŁU SZKÓŁ PUBLICZNYCH NR 1
W MYSZKOWIE PRZY UL. LEŚNEJ 1
ADRES INWESTYCJI : 42-300 MYSZKÓW
UL. LEŚNA 1
INWESTOR:
URZĄD MIASTA MYSZKÓW
42-300 MYSZKÓW
UL. KOŚCIUSZKI 26
Opracował: mgr inż. Ewa Kimmel
Dąbrowa Górnicza, lipiec 2015
1.WSTĘP
1.1 Przedmiot specyfikacji technicznej
Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania
i odbioru robót w zakresie przebudowy istniejącej i wykonania nowego odcinka instalacji
gazowej doprowadzającej gaz do kotła gazowego w ramach zadania:
PRZEBUDOWY INSTALACJI WEWNĘTRZNEJ GAZU W BUDYNKU ZESPOŁU SZKÓŁ
PUBLICZNYCH NR 1 W MYSZKOWIE PRZY UL. LEŚNEJ 1.
1.2 Zakres stosowania Specyfikacji Technicznej
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy
zlecaniu i realizacji robót wymienionych w punkcie 1.1.
1.3 Zakres robót objętych Specyfikacją Techniczną
Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające
imające na celu wykonanie nowej instalacji gazowej. Niniejsza specyfikacja techniczna
związana jest z wykonaniem niżej wymienionych robót:
- demontaż odcinka istniejącej instalacji od istniejącej szafki gazowej do połączenia
z projektowaną instalacją
- demontaż istniejącej szafki gazowej
- montaż szafki gazowej na zewnętrznej ścianie budynku i roboty montażowe punktu
pomiarowego
- montaż przewodów z rur stalowych czarnych łączonych przez spawanie, na odcinku
od szafki gazowej do odbiornika gazu (kotła ) zlokalizowanego w kotłowni gazowej oraz na
odcinku od szafki gazowej do miejsca połączenia z istniejącą instalacją wraz ze wszystkimi
niezbędnymi robotami towarzyszącymi,
- montaż systemu zabezpieczającego instalację gazową wraz z niezbędnymi robotami
towarzyszącymi (aparatura kontrolno-pomiarowa, regulacyjna i zabezpieczająca),
- montaż armatury i urządzeń,
- próba szczelności
- rozruch i badanie instalacji,
- zabezpieczenia antykorozyjne.
Do prac towarzyszących należą:
- wykonanie przejść przewodów przez przegrody budowlane
- wykonanie nawiewu powietrza (kratka wentylacyjna z wlotem na wysokości 30 cm nad
poziomem podłogi
- antykorozyjne zabezpieczenie przewodów stalowych
- wykonanie odprowadzenia spalin
1.4 Ogólne wymagania
Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z dokumentacją
projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego i Inwestora oraz
zgodnie z art.5, 22 , 23 i 28 ustawy Prawo Budowlane i „Warunkami technicznymi
wykonania i odbioru robót budowlano-montażowych Tom II Instalacje sanitarne
i przemysłowe”.
- Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji gazowej do
wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych
materiałów – w przypadku niemożności ich uzyskania – przez inne materiały lub elementy
o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej
dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych
i użytkowych instalacji, a jeżeli dotyczą zmiany materiałów i elementów określonych
w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości
eksploatacyjnej.
- Roboty montażowe należy realizować zgodnie z „Warunkami technicznymi wykonania
i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe”,
Polskimi Normami, Normami Branżowymi oraz innymi przepisami dotyczącymi
przedmiotowej instalacji.
1.5 Określenia podstawowe
Określenia podstawowe podane w niniejszej Specyfikacji Technicznej (ST) są zgodne
z obowiązującymi Polskimi Normami.
Pojęcia ogólne
Instalacja gazowa – układ przewodów gazowych za kurkiem głównym, spełniający
określone wymagania szczelności, prowadzony na zewnątrz lub wewnątrz budynku wraz
z urządzeniami do pomiaru zużytego gazu, armaturą i innym wyposażeniem oraz
urządzeniami gazowymi wraz z wymaganymi dla danego typu urządzeń przewodami
spalinowymi, doprowadzonymi do kanałów spalinowych w budynku.
Konserwacja instalacji gazowej – zespół czynności technicznych związanych
z utrzymaniem odpowiedniego stanu technicznego instalacji gazowej bez wymiany jej
elementów.
Kontrola instalacji gazowej – zespół czynności mających na celu stwierdzenie czy
instalacja
gazowa lub jej część znajduje się w dobrym stanie technicznym i kwalifikuje się do dalszej
bezpiecznej eksploatacji.
Kształtka instalacji gazowej – element służący do łączenia ze sobą odcinków przewodu
gazowego, umożliwiający zmianę kierunku, zmianę przekroju, rozgałęzienie, a także
zaślepienie przewodu (kolanko, trójnik, odwadniacz itp.)
Kurek główny – urządzenie do zamykania i otwierania przepływu paliwa gazowego
z przyłącza do instalacji gazowej; element odcinający dopływ paliwa z sieci gazowej, za
którym rozpoczyna się instalacja gazowa.
Kurek odcinający – urządzenie nie będące kurkiem głównym, montowane na przewodzie
instalacji gazowej w celu odcięcia dopływu gazu do części instalacji, gazomierza lub
urządzenia gazowego.
Odbiór instalacji gazowej – zespół czynności mających na celu sprawdzenie czy instalacja
gazowa została wykonana zgodnie z projektem, warunkami technicznymi i obowiązującymi
normami stanowiącymi podstawę do przekazania instalacji gazowej do eksploatacji,
podstawową czynnością związaną z odbiorem instalacji gazowej jest próba szczelności.
Odległość bezpieczna przewodów gazowych – odległość usytuowania przewodów
gazowych od przewodów lub urządzeń innych instalacji oraz elementów wyposażenia
obiektu
budowlanego, gwarantująca ich bezpieczne użytkowanie.
Próba szczelności instalacji gazowej – czynność polegająca na utrzymaniu przez
określony
czas, w instalacji gazowej lub jej części, ciśnienia powietrza lub gazu obojętnego,
odpowiednio wyższego od ciśnienia roboczego, w celu zakwalifikowania do eksploatacji
w zakresie szczelności rur, armatury, połączeń oraz urządzeń.
Przewód gazowy (przewód instalacji gazowej) – odcinek rury stalowej, miedzianej lub
wykonanej z materiału dopuszczonego do budowy instalacji gazowych, którym
rozprowadzany jest gaz do odbiorców lub poszczególnych urządzeń gazowych.
Rura osłonowa – przewód rurowy z materiału niepalnego, chroniący przed oddziaływaniem
czynników zewnętrznych, wewnątrz którego umieszczony jest przewód instalacji gazowej.
Warunki techniczne przyłączenia – zespół wymagań technicznych, które muszą być
spełnione aby wnioskowane przez odbiorcę ilości gazu mogły być dostarczone.
Zabezpieczenie przeciwwypływowe (w urządzeniu gazowym) – urządzenie powodujące
zamkniecie zaworu na dopływie paliwa gazowego w wypadku nie zapalenia się lub
zgaśnięcia płomienia w palniku gazowym.
Zapewnienie dostawy gazu – pisemne zobowiązanie się dostawcy gazu do zaopatrywania
odbiorcy lub grupy odbiorców w określone paliwo gazowe w wymaganej ilości podanej
w [m3/h] i [m3/rok], spełniające parametry fizyko-chemiczne określone w Polskich Normach;
w dokumencie tym określa się także maksymalne chwilowe natężenie przepływu gazu, cel
użytkowania gazu, rodzaj zainstalowanych urządzeń gazowych oraz termin, od którego
możliwa jest dostawa gazu.
2. MATERIAŁY
Do wykonania instalacji gazowej mogą być stosowane wyroby producentów krajowych
i zagranicznych.
Wszystkie materiały użyte do wykonania instalacji gazowej muszą posiadać aktualne
polskie aprobaty techniczne lub odpowiadać Polskim Normom i Normom Branżowym.
Odbiór techniczny materiałów powinien być dokonany według wymagań i w sposób
określony obowiązującymi normami.
2.1 Przewody
- Instalacja gazowa w budynku należy wykonać z rur stalowych bez szwu zgodnych
z PN-EN 10208-1:2000 łączonych przez spawanie.
Dopuszcza się stosowanie innych sposobów łączenia rur, jeżeli spełniają one wymagania
szczelności i trwałości określonych w Polskiej Normie dotyczącej przewodów gazowych dla
budynków (PN-EN 1775:2001) ( z wyjątkiem zewnętrznej ściany budynku)
2.2 Armatura i uzbrojenie
Należy zamontować skrzynkę gazową oraz system zabezpieczenia instalacji gazowej.
2.3 Urządzenia
Montowane urządzenia muszą posiadać założone w projekcie parametry techniczne oraz
jakość i koszty eksploatacji porównywalne z urządzeniami dobranymi przez projektanta.
Urządzenia muszą posiadać aprobaty techniczne o dopuszczeniu stosowania w
budownictwie, wydane przez Centralny Ośrodek Badawczo-Rozwojowy Techniki
Instalacyjnej INSTAL lub deklarację zgodności oraz znak bezpieczeństwa „B”
Zawór klapowy – certyfikat bezpieczeństwa „B”, certyfikat na zgodność z PN, aprobata
techniczna IGNIG. Zawór klapowy zamontować w oddzielnej szafce gazowej.
2.4 Materiały do wykonania zabezpieczenia antykorozyjnego
- Materiały do wykonania robót malarskich antykorozyjnych powinny odpowiadać
wymaganiom określonym w normach przedmiotowych.
3. ASBIG
Dla podniesienia bezpieczeństwa eksploatacji urządzeń i instalacji gazowej zamontować
należy Aktywny System Bezpieczeństwa Instalacji Gazowych (ASBIG) wyposażony w kurek
kulowy z głowicą samozamykającą, detektor gazu oraz moduł. Dodatkowe wyposażenie
stanowi sygnalizator akustyczny oraz optyczny.
4. SPRZĘT
Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie
spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu
robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu,
załadunku i wyładunku materiałów.
5. TRANSPORT I SKŁADOWANIE
Rury stalowe należy przechowywać w pomieszczeniach suchych, czystych, wolnych
od szkodliwych par i gazów. Rury luzem układać należy na gładkim i czystym podłożu. Nie
należy wsuwać rur o mniejszych średnicach do większych. Niedopuszczalne jest „wleczenie”
rur po podłożu. Kształtki i złączki powinny być składowane w sposób uporządkowany.
Wykonawca powinien dysponować sprawnym technicznie samochodem dostawczym
do 0,9 t. Materiały przewożone powinny być zabezpieczone przed przypadkowym
przesunięciem i uszkodzeniem w czasie transportu.
5.1 Rury
Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej
długości. Wyładunek rur w wiązkach wymaga użycia podnośnika widłowego z płaskimi
widełkami lub dźwignią z belką umożliwiającą zaciskanie w wiązce. Rury i urządzenia należy
chronić przed uszkodzeniami pochodzącymi od podłoża, na którym są przewożone, zawiesi
transportowych, stosowania niewłaściwych narzędzi i metod przeładunku. Kształtki należy
przewozić w odpowiednich pojemnikach.
Podczas transportu, przeładunku i magazynowania rur i złączek należy unikać ich
zanieczyszczenia.
5.2 Armatura
Dostarczoną na budowę armaturę należy uprzednio sprawdzić na szczelność.
Armaturę należy składować w magazynach zamkniętych. Armatura specjalna powinna być
dostarczona w oryginalnych opakowaniach producenta. Armaturę łączniki i materiały
pomocnicze należy przechowywać w magazynach lub pomieszczeniach zamkniętych.
6. WYKONANIE ROBÓT
Przed rozpoczęciem montażu Kierownik robót powinien stwierdzić, że:
- obiekt odpowiada warunkom zgodnym z przepisami bezpieczeństwa pracy do prowadzenia
robót instalacyjnych
- elementy budowlano-konstrukcyjne mające wpływ na montaż instalacji odpowiadają
założeniom projektowym.
6.1 Montaż rurociągów
Rurociągi stalowe łączone będą przez spawanie. Przed układaniem przewodów należy
sprawdzić trasę oraz usunąć przeszkody (możliwe do wyeliminowani” mogące powodować
uszkodzenie przewodów).
Przed zamontowaniem należy sprawdzić czy elementy przewidziane do zamontowania
nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń
(ziemia, papiery, i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie
wolno używać.
Kolejność wykonywania robót:
- Wyznaczenie miejsca ułożenia rur,
- Wykonanie gniazd i obsadzenie uchwytów,
- Przecinanie rur,
- Gięcie rur stalowych w budynku,
- Założenie tulei ochronnych,
- Ułożenie rur
- Przewody rozprowadzające w budynku prowadzić pod stropem,
- Przewody poziome powinny być prowadzone ze spadkiem w kierunku odbiorników,
- Przewody poziome prowadzone przy ścianach, na lub pod stropami itp. powinny
spoczywać na podporach stałych (w uchwytach) i ruchomych (w uchwytach, na
wspornikach, zawieszeniach itp.) usytuowanych w odstępach nie mniejszych niż wynika to
z wymagań dla materiału z którego wykonane są rury.
- W miejscach przejść przewodów przez ściany nie wolno wykonywać żadnych połączeń.
Przejścia przez przegrody budowlane wykonać w tulejkach ochronnych o średnicy
wewnętrznej większej o co najmniej 2cm od średnicy zewn. rury przewodu. Wolną
przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić
odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie
możliwość osiowego ruchu przewodu. Długość tulei powinna być większa o 5cm od
grubość ściany. Przy przejściach przez dylatację tuleje wykonać z rur stalowych,
a przestrzeń między przewodem a tuleją wypełnić wełną mineralną lub innym materiałem
izolacyjnym nie działającym korozyjnie na rurę, umożliwiającym jej wzdłużne
przemieszczanie się. Przepust instalacyjny w tulei ochronnej w elementach oddzielenia
przeciwpożarowego powinien być wykonany w sposób zapewniający przepustowi
odpowiednią klasę odporności ogniowej.
- Rurociągi łączone będą z armaturą gwintowaną oraz przyrządami kontrolnymi za pomocą
połączeń gwintowych z zastosowaniem kształtek.
- Połączenia gwintowane uszczelnić z pomocą konopi lub pasty.
- Trasy przewodów powinny być zinwentaryzowane i naniesione w dokumentacji
technicznej powykonawczej.
Przewody pionowe należy prowadzić tak, aby maksymalne odchylenie od pionu nie
przekroczyło 1 cm na kondygnację.
Przewody należy prowadzić w sposób umożliwiający zabezpieczenie ich przed dewastacją.
Przewody gazowe wewnątrz budynków należy prowadzić w odległościach nie mniejszych
niż:
- 15 cm od poziomych rurociągów wodociągowych i kanalizacyjnych, umieszczając je
nad tymi rurociągami,
- 15 cm od rurociągów cieplnych, umieszczając je pod rurociągami cieplnymi,
- 10 cm od pionowych instalacji innych rurociągów z wyłączeniem przewodów
elektrycznych,
- 20 cm od przewodów telekomunikacyjnych prowadzonych równolegle,
- 10 cm od nieuszczelnionych puszek z rozgałęźnymi zaciskami instalacji elektrycznej,
w przypadku rurociągów z gazem o ciężarze względnym równym 1 lub mniejszym –
należy prowadzić nad tymi puszkami, a z gazem o ciężarze większym od 1 – pod tymi
puszkami,
- 60 cm od urządzeń elektrycznych iskrzących, jak wyłączniki, łączniki, bezpieczniki,
przekaźniki, gniazda wtykowe itp.
6.2 Montaż armatury i osprzętu
Armatura powinna odpowiadać warunkom pracy (ciśnienie, temperatura) instalacji,
w której jest zainstalowana. Przed instalowaniem armatury należy usunąć z niej zaślepienia
i ewentualne zanieczyszczenia. Armatura, po sprawdzeniu prawidłowości działania, powinna
być instalowana tak, żeby była dostępna do obsługi i konserwacji. Armaturę na przewodach
należy tak instalować, żeby kierunek przepływu był zgodny z oznaczeniem kierunku
przepływu na armaturze. Armatura na przewodach powinna być zamocowana do przegród
lubkonstrukcji wsporczych przy użyciu odpowiednich wsporników, uchwytów lub innych
trwałych podparć, zgodnie z projektem technicznym.
- Rurociągi łączone będą z armaturą i osprzętem z zastosowaniem kształtek.
6.3 Badanie i uruchomienie instalacji
- Badania szczelności instalacji na zimno należy przeprowadzić przy
temperaturze zewnętrznej powyżej 0*C
- Próbę szczelności i wytrzymałości należy wykonać sprężonym powietrzem
o ciśnieniu instalacji 0,1 MPa
- Do pomiaru ciśnień próbnych należy używać manometru, który pozwala na
bezbłędny odczyt zmian ciśnienia o 0,1 bara. Powinien on być umieszczony
wmożliwie najniższym punkcie instalacji
- Wyniki badań szczelności należy uznać za pozytywne, jeżeli w ciągu 60 min
nie stwierdzono spadku ciśnienia
- Z próby ciśnieniowej należy sporządzić protokół
6.4 Zabezpieczenie antykorozyjne
Zabezpieczenie antykorozyjne dotyczy przewodów rurowych i innych urządzeń
stalowych wchodzących w skład instalacji.
Zabezpieczenie antykorozyjne obejmuje powłoki malarskie elementów znajdujących się
w pomieszczeniach zamkniętych, w przestrzeni otwartej.
- Zabezpieczenie antykorozyjne należy wykonać zgodnie z obowiązującymi normami
i przepisami.
- Przed malowaniem należy usunąć z powierzchni zgorzeliny, rdzę, oleje i smary, żużle
i topnik z procesu spawania, wilgoć oraz inne zanieczyszczenia.
- Powierzchnie należy przygotować przez mechaniczne usunięcie nierówności i zadziorów,
zaokrąglenie krawędzi i wyrównanie spoin.
- Powierzchnie należy czyścić bezpośrednio przed malowaniem. Oczyszczone powierzchnie
należy zabezpieczyć powłoką ochrony okresowej lub zagruntować w nieprzekraczalnym
czasie 6 godzin.
Zastosowany „grunt” należy dobrać do przewidywanego zestawu malarskiego.
- Oczyszczenie powierzchni ręcznie należy wykonywać za pomocą metalowych szczotek
ręcznych lub mechanicznych, szlifierek ręcznych, młotków mechanicznych.
- Oleje i smary, których nie usunięto metodami mechanicznymi, należy usunąć metodami
odtłuszczania za pomocą rozpuszczalnika (benzyny, trójchloroetylenu lub
czterochloroetylenu).
- Odtłuszczanie za pomocą przecierania szczotką, pędzlem lub szmatą jest dopuszczalne
przed oczyszczeniem mechanicznym. Przed malowaniem należy z powierzchni
oczyszczonej mechanicznie usunąć pył.
- Na powierzchnię oczyszczoną do 1 – 2 stopnia, gdy okres składowania lub montażu
oczyszczonych elementów przekracza 2 doby, należy nałożyć powłokę ochrony okresowej.
- Warstwa gruntu ochrony okresowej powinna stanowić podkład pod następne warstwy, które
muszą być użyte w przewidzianej liczbie i ustalonym zestawie. Gruntów do ochrony
okresowej nie należy stosować, jeśli instalacje są bezpośrednio po oczyszczeniu malowane
farbami podkładowymi zwykłego typu i tak dostarczone do malowania nawierzchniowego.
Warunki prowadzenia prac malarskich
- Wilgotność względna powietrza nie może przekraczać 75%.
- Temperatura powietrza nie może być niższa niż 5˚C.
- Niedopuszczalne jest malowanie instalacji ogrzanych powyżej 40˚C.
- Pokrycie nawierzchniowe należy nakładać po dokonaniu przeglądu powłoki podkładowej.
- Pokrycie podkładowe uszkodzone lub zniszczone w czasie magazynowania, transportu lub
montażu należy poddać renowacji.
7. KONTROLA JAKOŚCI ROBÓT
6.1 Kontrola jakości materiałów
Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom
Dokumentacji Projektowej i Specyfikacji Technicznej oraz obowiązującym przepisom.
7.2 Kontrola jakości robót
7.2.1. Warunki przystąpienia do badań
Badania należy przeprowadzić w następujących fazach:
a) przed zamurowaniem przejść przewodów przez przegrody budowlane
b) po ukończeniu montażu i po dokonaniu regulacji
c) w okresie gwarancyjnym
7.2.2. Badanie przewodów
Należy sprawdzić prawidłowość prowadzenia przewodów, zastosowany rodzaj rur
i ich średnic i porównać wyniki z dokumentacją; połączenia gwintowane i kołnierzowe należy
wykonać przez wyrywkowe oględziny zewnętrzne, sprawdzenie odległości połączeń
względem podpór, oględziny zewnętrzne wykonania spoin, sprawdzenie ich położenia
względem podpór.
Sprawdzenie rozmieszczenia podpór stałych i ruchomych; sprawdzenie spadków
przewodów,
sprawdzenie przejść przewodów przez ściany i stropy, położenia połączeń kołnierzowych,
sprawdzenie odległości przewodów względem przegród budowlanych oraz względem siebie,
sprawdzenie prawidłowości łączenia pionów z przewodami poziomymi.
7.2.3. Badanie armatury obejmuje
Badanie typu armatury, badanie prawidłowości umieszczenia, wyrywkowe badanie
prawidłowości działania poszczególnych elementów, sprawdzenie cech legalizacji.
7.2.4. Badanie szczelności
Badanie szczelności, zwanej próbą odbiorową podlegają wszystkie odcinki instalacji
od kurka głównego do urządzeń gazowych.
Badanie szczelności instalacji należy wykonać za pomocą sprężonego powietrza lub
gazu obojętnego pod ciśnieniem 50 kPa, utrzymywanego przez 30 minut. Do wykonania
próby szczelności niedopuszczalne jest stosowanie gazów palnych.
Do próby szczelności instalacji nie należy przystępować bezpośrednio po napełnieniu
instalacji powietrzem lub gazem obojętnym, ponieważ temperatura sprężonego powietrza
jest wyższa od temperatury otoczenia. Stabilizacja temperatury następuje po pewnym
okresieczasu, zależnym od objętości przewodów poddawanych próbie oraz temperatury
otoczenia.
Ze względu na możliwość wystąpienia wahań temperatury powietrza wewnątrz przewodów
i tym samym zmian ciśnienia, prób szczelności nie można też wykonywać w warunkach, gdy
część instalacji podlega wpływom promieniowania słonecznego. Przeprowadzenie próby
odbiorowej jest możliwe wówczas, gdy urządzenie do pomiaru ciśnienia będzie wykazywało
jego stabilność.
Pomiar ciśnienia podczas próby należy wykonać z zastosowaniem manometru, tak zwanej
„U-rurki” manometru jednosłupowego, napełnionego rtęcią. Dopuszczalne jest stosowanie
innego typu urządzenia pod warunkiem, że posiada ono aktualne świadectwo legalizacji i
gwarantuje dokładność pomiaru wymaganą dla tego typu badania.
Instalacje gazową uznaje się za szczelną i nadającą się do uruchomienia, jeżeli
podczas próby szczelności nie zostanie stwierdzony spadek ciśnienia przez urządzenie
pomiarowe. W przypadku, gdy podczas próby instalacja gazowa nie będzie szczelna, należy
usunąć przyczyny i próbę wykonać powtórnie
8. ODBIÓR ROBÓT
8.1. Odbiór techniczny instalacji wewnętrznej gazu
Instalacja powinna być przedstawiona do odbioru technicznego po
spełnieniu następujących warunków:
a) zakończono wszystkie roboty montażowe przy instalacji,
b) instalację odpowietrzono, wypełniono gazem doprowadzając go do wszystkich odcinków
instalacji oraz urządzeń gazowych;
c) zakończono roboty budowlano-konstrukcyjne, wykończeniowe i inne, mające wpływ na
poprawność eksploatacji instalacji wewnętrznej gazu.
Roboty mogą zostać odebrane jeżeli zostały wykonane zgodnie z dokumentacją projektową,
specyfikacje techniczną przepisami prawnymi oraz normami a także jeżeli wszystkie kontrole
dały wyniki pozytywne.
Odbiór końcowy przeprowadza wykonawca instalacji przy obecności Inwestora
Odbiór kończy się protokolarnym przejęciem instalacji gazowej do użytkowania lub
protokolarnym stwierdzeniem braku przygotowania instalacji do użytkowania, wraz
z podaniem przyczyn takiego stwierdzenia.
Protokół odbioru końcowego nie powinien zawierać postanowień warunkowych.
W przypadku zakończenia odbioru protokolarnym stwierdzeniem braku przygotowania
instalacji do użytkowania, po usunięciu przyczyn takiego stwierdzenia należy przeprowadzić
ponowny odbiór instalacji.
9. OBMIAR ROBÓT
Obmiar robót należy prowadzić w jednostkach zgodnych z przedmiarami robót:
- elementy liniowe w mb;
- armatura w sztukach
- zabezpieczenie antykorozyjne w m²
- urządzenia gazowe w kompletach
10. PODSTAWA PŁATNOŚCI
Podstawą płatności jest wynagrodzenie ofertowe określone w umowie.
11. PRZEPISY ZWIĄZANE
11.1 Polskie Normy
PN80/H - 74219 rury stalowe czarne.
PN-92-M-54832/02 Gazomierze miechowe. Wymagania i badania.
PN-92-M-54832/01 Gazomierze. Ogólne wymagania i badania.
PN-86-M-75198 Osprzęt przewodów gazowych niskiego ciśnienia. Wymagania i badania
PN-79-H-97053 Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne
PN-B-02873:1996 Ochrona przeciwpożarowa budynków. Metoda badania stopnia
rozprzestrzeniania ognia po instalacjach rurowych i przewodach wentylacyjnych.
11.2. Inne dokumenty
Dz. U. z 2000r. Nr 106, poz. 1126 – Prawo budowlane
Dz. U. z 2002r. Nr 75, poz. 690 – warunki techniczne jakim powinny odpowiadać budynki
i ich usytuowanie
Dz. U. z 1997r. Nr 129, poz. 844 – Ogólne przepisy bezpieczeństwa i higieny pracy
Rozporządzenie Ministra Gospodarki z dnia 26.04.2013r. w sprawie warunków technicznych,
jakim powinny odpowiadać sieci gazowe i ich usytuowanie” ( Dz. U. z dn. 04.06.2013 r. poz.
640 ).
Rozporządzenie Ministra Przemysłu i Handlu z dnia 31.08.1993r. w sprawie bezpieczeństwa
i higieny pracy w zakładach produkcji, przesyłania i rozprowadzania gazu (paliw płynnych)
oraz prowadzących roboty budowlano-montażowe sieci gazowych (Dz. U. Nr 83, poz. 392
i Nr 115 poz. 513).
