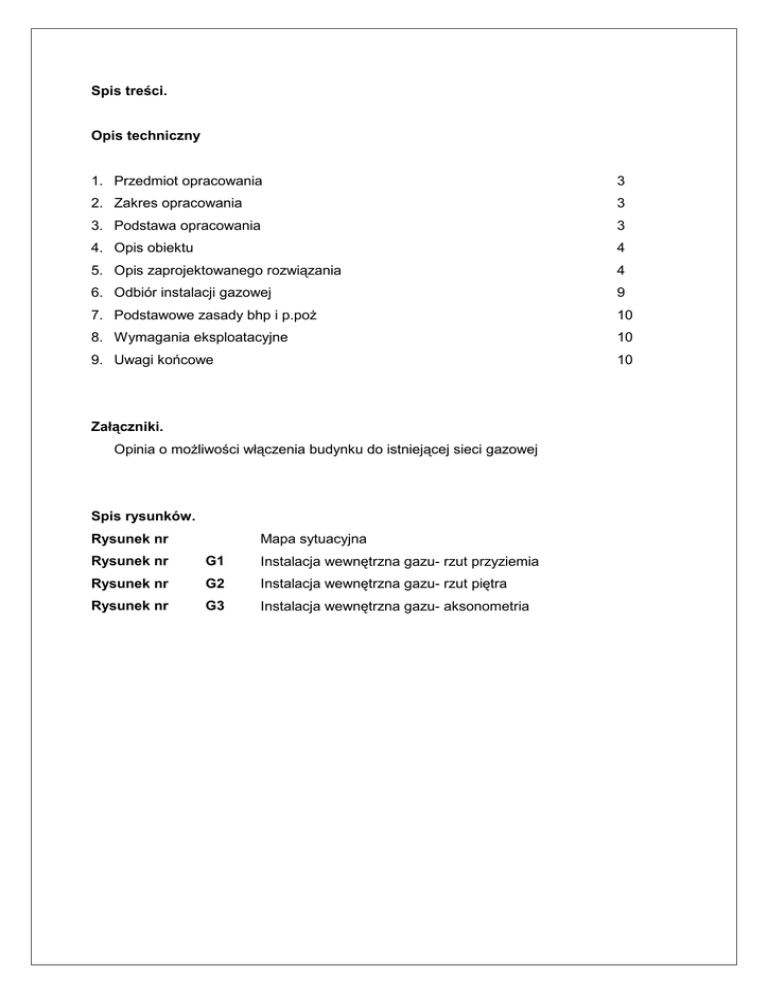

Spis treści.
Opis techniczny
1. Przedmiot opracowania
3
2. Zakres opracowania
3
3. Podstawa opracowania
3
4. Opis obiektu
4
5. Opis zaprojektowanego rozwiązania
4
6. Odbiór instalacji gazowej
9
7. Podstawowe zasady bhp i p.poŜ
10
8. Wymagania eksploatacyjne
10
9. Uwagi końcowe
10
Załączniki.
Opinia o moŜliwości włączenia budynku do istniejącej sieci gazowej
Spis rysunków.
Rysunek nr
Mapa sytuacyjna
Rysunek nr
G1
Instalacja wewnętrzna gazu- rzut przyziemia
Rysunek nr
G2
Instalacja wewnętrzna gazu- rzut piętra
Rysunek nr
G3
Instalacja wewnętrzna gazu- aksonometria
OPIS TECHNICZNY
do projektu budowlanego wewnętrznej instalacji gazowej
dla budynku komunalnego wielorodzinnego
zlokalizowanego przy ul. Topolowej (dz.nr 83/43) Koziegłowy
BUDYNEK KOMUNALNY NR 3
1. Przedmiot opracowania.
Przedmiotem niniejszego opracowania jest projekt wewnętrznej instalacji gazu dla budynku
dla budynku komunalnego wielorodzinnego zlokalizowanego przy ul. Topolowej (dz.nr 83/43)
Koziegłowy (budynek komunalny nr 3).
-
istniejąca dokumentacja architektoniczna
-
obowiązujące normy, przepisy, zarządzenia i wytyczne projektowania
-
uzgodnienia międzybranŜowe
-
uzgodnienia z Inwestorem
2. Zakres opracowania
Niniejsze
opracowanie
zawiera
projekt
budowlany
wewnętrznej
instalacji
gazowej
rozprowadzającą gaz z grupy II - GZ podgrupy 50 na potrzeby:
•
kotła gazowego dwufunkcyjnego 24 kW
4 szt.
dla budynku komunalnego wielorodzinnego zlokalizowanego przy ul. Topolowej (dz.nr 83/43)
Koziegłowy (budynek komunalny nr 2).
3. Podstawa opracowania.
Podstawę niniejszego opracowania stanowią:
-
Opinia o moŜliwości włączenia budynku do istniejącej sieci gazowej wydana przez:
Wielkopolską Spółkę Gazownictwa
61-859 Poznań
ul. Grobla 15
-
Opinia kominiarska nie została wydana z uwagi, Ŝe obiekt znajduje nie został jeszcze
wybudowany
-
dokumentacja techniczna budynku;
-
zlecenie inwestora;
-
obowiązujące normy, przepisy i zarządzenia budowlane.
2
4. Opis projektowanego rozwiązania technicznego
Budynek
będący
przedmiotem
opracowania
jest
obiektem
nowobudowanym,
dwukondygnacyjnym (przyziemie i piętro), niepodpiwniczonym.
Jest to budynek mieszkalny wielorodzinny, na który składają się cztery mieszkania (dwa na
parterze i dwa na piętrze). Dojście do kaŜdego z mieszkań następuje poprzez klatkę
schodową zlokalizowaną centralnie w budynku.
W obrębie kaŜdej kondygnacji mieszkalnej zlokalizowane są dwa mieszkania, z których
kaŜdy wyposaŜony jest w dwufunkcyjny kocioł gazowy, wodny wiszący – TURBO pracujący
na potrzeby c.w.u. oraz c.o., oraz kuchenkę gazową zlokalizowaną w kuchni.
Miejscem włączenia wewnętrznej instalacji gazu jest główny kurek gazowy zlokalizowany na
końcówce przyłącza gazowego, w szafce na ścianie budynku. Skrzynka gazowa z kurkiem
jest jednocześnie punktem redukcyjnym ciśnienia gazu, natomiast pomiar będzie
dokonywany za pomocą gazomierzy indywidualnych zlokalizowanych wewnątrz budynku na
klatce schodowej – przedsionek.
Projekt przyłącza stanowi oddzielne opracowanie wykonane przez Wielkopolskiej Spółki
Gazownictwa.
Od głównego kurka odcinającego, wewnątrz budynku, instalację gazową projektuje się z rur
miedzianych FSCu łączonych przez lutowanie kapilarne lutem twardym. Istnieje równieŜ
moŜliwość zastosowania rur stalowych, czarnych, ciągnionych, bez szwu, łączonych przez
spawanie.
Projektowane urządzenia: 4 kotłów gazowych pracujący na cele centralnego ogrzewania i
ciepłej wody uŜytkowej oraz 4 kuchenki gazowe naleŜy podłączyć do nowoprojektowanej
instalacji zbiorczej, prowadzonej w klatce schodowej. KaŜde odgałęzienie instalacji gazowej
do pojedynczego kotła naleŜy wyposaŜyć w:
•
gazomierz miechowy G4 uzbrojony od strony instalacji zbiorczej w kurek gazowy,
umoŜliwiający odcięcie zasilania kotła i
•
kurek gazowy przed kotłem
Na odcinku między odgałęzieniem od instalacji zbiorczej, a gazomierzem zabrania się
montaŜu innych odgałęzień i jakichkolwiek urządzeń.
Gazomierz lokalizuje się na klatce schodowej zgodnie z rysunkami, tak by umoŜliwić łatwy
dostęp do ich odczytu.
Do mocowania przewodów instalacji gazowej naleŜy stosować uchwyty wykonane w całości
z materiałów niepalnych z przekładkami izofonicznymi. Uchwyty powinny być mocowane
3
przy pomocy stalowych kołków rozporowych, o konstrukcji uwzględniającej materiał, z
którego wykonana została przegroda budowlana.
Przejście przewodów instalacji gazowej przez przegrody, w kaŜdym przypadku naleŜy
wykonać z zastosowaniem rury przejściowej o średnicy większej od średnicy przewodu
o jedną dymensję, zgodnie ze schematem nr 1. Niedopuszczalne jest zastosowanie rur
przejściowych z materiałów palnych.
Poziome odcinki instalacji gazowej naleŜy usytuować względem przewodów innych instalacji,
stanowiących integralną część budynku w odległości niemniejszej niŜ 0,1m.
Przewody instalacji gazowej krzyŜujące się z przewodami innych instalacji winny być
o nich oddalone niemniej niŜ 20 mm, zgodnie ze schematem nr 3.
Schemat nr 1.
Przejście przewodów instalacji gazowej przez strop
przegroda budowlana
przewód gazowy
rura przejściowa
uszczelnienie niepalnym
materiałem elastycznym
20 mm
20 mm
4
Schemat nr 2.
Sposób usytuowania przewodów gazowych
względem przewodów innych instalacji.
przewód gazowy
przewód elektryczny
przewód wodociągowy
0,1 m
0,1 m
Schemat nr 3.
Sposób usytuowania przewodów gazowych
względem przewodów innych instalacji.
przewód gazowy
inny przewód instalacji
0,02 m
5
Armatura odcinająca.
Armaturę odcinającą naleŜy zainstalować przed kaŜdym urządzeniem gazowym tzn. przed
kaŜdy kotłem gazowym, kuchenką gazową i gazomierzem. Armaturę odcinającą naleŜy
usytuować w sposób łatwo dostępny, połączenie armatury z instalacją naleŜy wykonać za
pomocą kształtek przejściowych zgodnie z wytycznymi niniejszego opracowania. Poprzez
armaturę odcinającą rozumie się gazowe ćwierćobrotowe zawory odcinające (dźwignia
zaworu w kolorze Ŝółtym), odcinające przepływ gazu przy obrocie o kąt 90° w prawo, z
ogranicznikiem uniemoŜliwiającym dalszy obrót dźwigni kurka. Gazowe kurki naleŜy trwale
zamontować do ściany za pomocą uchwytów, o których mowa w p. 5.1. w celu uniknięcia
odkształceń mogących wynikać z korzystania z zaworów. Kurek kulowy przed gazomierzem,
to główny kurek gazowy instalacji wewnętrznej.
Gazomierze.
Projektuje się wyposaŜenie kaŜdego odgałęzienia instalacji gazowej, w celu opomiarowania
zuŜycia gazu przez poszczególnych uŜytkowników, w gazomierze miechowe G4 uzbrojone
od strony instalacji zbiorczej w kurki gazowe.
Na odcinku między odgałęzieniem od instalacji zbiorczej, a gazomierzem zabrania się
montaŜu innych odgałęzień i jakichkolwiek urządzeń.
Gazomierz lokalizuje się na klatce schodowej zgodnie z rysunkami, tak by umoŜliwić łatwy
dostęp do ich odczytu..
Urządzenia gazowe.
Urządzenia gazowe mogą być zainstalowane jedynie w pomieszczeniu spełniającym warunki
dotyczące
wysokości,
kubatury,
wentylacji
i
odprowadzenia
spalin
zgodnie
z
Rozporządzeniem MI z dnia 15.06.2002 w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 15.06.2002., poz. 690).
Wszystkie pomieszczenia kotłów spełniają następujące warunku:
•
kubatura wszystkich pomieszczeń jest większa niŜ:
6,5 m3- dla kotów TURBO
•
wysokość wszystkich pomieszczeń jest większa niŜ 2,2 m
•
wszystkie pomieszczenia są wyposaŜone w:
kanał wentylacji wywiewnej 14x14 cm,
kanał kominowy umoŜliwiający montaŜ wkładki spalinowej (kotły
tradycyjne) lub spalinowo- powietrznej (kotły TURBO),
wentylację nawiewną w postaci kanału o powierzchni przekroju
poprzecznego min.200 cm2 (dla pomieszczeń z kotłami
tradycyjnymi)
6
Kotły TURBO- z hermetyczną komorą spalania, wyposaŜone w przewód powietrznospalinowy zapewniający dopływ świeŜego powietrza do procesu spalania z zewnątrz
budynku nie wymagają wykonywania wentylacji nawiewnej do pomieszczenia.
Na całej długości przewodów wentylacyjnych nie moŜna stosować Ŝadnego rodzaju Ŝaluzji,
klap, elementów zmieniających powierzchnię przekroju kanałów lub kierunek przepływu
powietrza wentylacyjnego.
5. Odbiór instalacji gazowej.
Przed podłączeniem instalacji gazowej do sieci rozdzielczej musi nastąpić odbiór instalacji,
który przeprowadza wykonawca instalacji w obecności przedstawiciela dostawcy gazu oraz
inwestora.
Sprawdzenie instalacji gazowej polega na kontroli:
•
zgodności wykonania instalacji gazowej z poniŜszym projektem technicznym,
•
jakości wykonania instalacji;
•
szczelności instalacji;
•
uŜytych materiałów.
W trakcie odbioru instalacji naleŜy przedstawić następujące dokumenty:
•
pozwolenie na budowę wydane przez właściwy urząd administracji państwowej;
•
dokumentację techniczną instalacji gazowej:
•
protokóły wykonania prób szczelności instalacji;
•
opinię Zakładu Kominiarskiego o prawidłowości podłączenia do przewodów
kominowych i ich droŜności;
•
warunki dostawy gazu:
•
instrukcję obsługi zainstalowanych urządzeń gazowych.
6. Kontrola zgodności wykonania.
Kontrola zgodności wykonania instalacji gazowej z projektem polega na sprawdzeniu:
• wymiarów przewodów gazowych i prowadzenia ich w budynku;
• mocowania przewodów i armatury;
• poprawności doboru łączników i armatury;
• zgodności wykonania z obowiązującymi przepisami.
7. Kontrola jakości wykonania.
Kontrola jakości wykonania instalacji gazowej polega na sprawdzeniu:
•
jakości zastosowanych materiałów przy uwzględnieniu dopuszczenia ich do
zastosowania w instalacjach gazowych;
7
•
wykonania instalacji wg właściwej technologii;
•
sprawności armatury gazowej;
•
przystosowania urządzeń gazowych do spalania danej podgrupy gazu.
8. Kontrola szczelności przewodów.
Przed próbą szczelności naleŜy instalację gazową przedmuchać spręŜonym powietrzem
wolnym od zanieczyszczeń lub gazem neutralnym w celu usunięcia ewentualnych
zanieczyszczeń
mogących
znajdować
się
w
przewodach
instalacji
gazowej
po
technologicznym procesie wykonania łączeń przewodów.
Próbę szczelności instalacji gazowej naleŜy przeprowadzić przy ciśnieniu 50 kPa
(0,5 bar) bez podłączenia urządzeń gazowych ze szczelnym zamknięciem końcówek
przewodów. Po wstępnym okresie stabilizacji temperatury i ciśnienia czynnika podłączony do
instalacji manometr przez okres 30 minut nie moŜe wykazać Ŝadnego spadku ciśnienia.
Próbę szczelności instalacji gazowej naleŜy przeprowadzić w obecności przedstawiciela
dostawcy gazu.
Z próby szczelności instalacji gazowej naleŜ przeprowadzić stosowny protokół.
Po zainstalowaniu urządzeń gazowych (przed zainstalowaniem gazomierza), zaleca się
przeprowadzenie dodatkowej próby szczelności instalacji gazowej, powietrzem o ciśnieniu
dwukrotnie
przekraczającym
ciśnienie
robocze,
lecz
nie
większym
niŜ
ciśnienie
dopusczealne dla danego typu urządzenia gazowego.
9. Podstawowe zasady bhp i p.poŜ.
•
prace na czynnych instalacjach gazowych moŜe odbywać się jedynie po uprzednim
odcięciu dopływu gaz, odłączeniu gazomierza i przedmuchaniu instalacji powietrzem
lub gazem naturalnym;
•
kontrolę szczelności urządzeń gazowych naleŜy przeprowadzać tylko za pomocą
środka pianotwórczego lub wykrywaczy gazu z kalibracją elementów gazoczułych na
metan;
•
wszelkie prace na instalacji gazowej zarówno jej wykonanie jak i późniejsze kontrole
moŜe przeprowadzać personel posiadający odpowiednie uprawnienia;
•
przed przystąpieniem do prac montaŜowych w miejscu podłączenia do istniejącej
instalacji pomieszczenie dokładnie przewentylować.
10. Wymagania eksploatacyjne.
•
eksploatacja instalacji gazowej powinna być prowadzona przez uŜytkownika zgodnie
z instrukcją;
8
•
wykonawca instalacji winien przeszkolić uŜytkownika w zakresie korzystania oraz
wstępnej kontroli instalacji gazowej
•
zgodnie z rozdz. 6 art. 62.1. ustawy z dnia 7 lipca 1994 roku – Prawo budowlane
(Dz. U. nr 89 z dnia 25 sierpnia 1994 roku poz. 414) obiekty budowlane powinny być
w czasie ich uŜytkowania poddawane przez właściciela lub zarządcę okresowej
kontroli co najmniej raz w roku, polegającej na sprawdzeniu technicznej sprawności:
instalacji gazowych oraz przewodów kominowych (spalinowych, wentylacyjnych).
11. Uwagi końcowe.
Całość robót wykonać zgodnie z „Warunkami Technicznymi Wykonania i Odbioru Robót
Budowlano- MontaŜowych” tom II Instalacje Sanitarne i Przemysłowe, oraz „Warunkami
Technicznymi Wykonania i Odbioru Kotłowni na Paliwa Gazowe i Olejowe” przy zachowaniu
przepisów bhp i ppoŜ.
9
