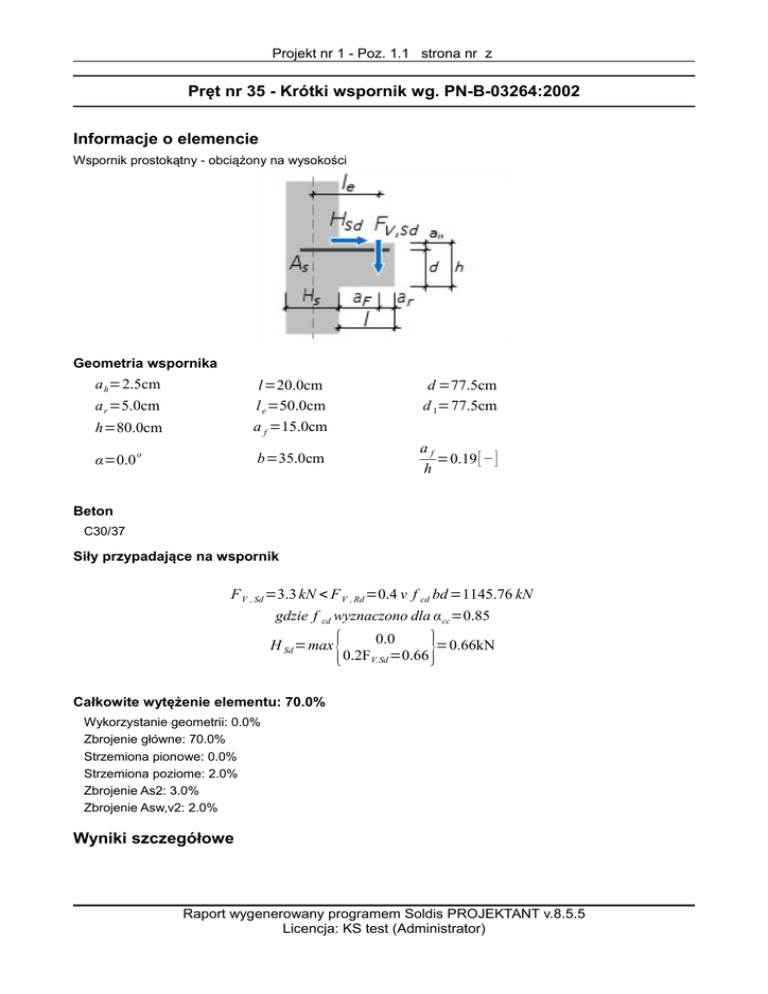

Pręt nr 35 - Krótki wspornik wg. PN-B-03264:2002
Informacje o elemencie
Wspornik prostokątny - obciążony na wysokości
Geometria wspornika
a h=2.5cm
a r =5.0cm
l=20.0cm
l e =50.0cm
h=80.0cm
a f =15.0cm
α=0.0 o
b=35.0cm
d =77.5cm
d 1=77.5cm
af
=0.19 [ − ]
h
Beton
C30/37
Siły przypadające na wspornik
F V , Sd =3.3 kN < F V , Rd =0.4 ν f cd bd =1145.76 kN
gdzie f cd wyznaczono dla α cc =0.85
H Sd =max
{
}
0.0
=0.66kN
0.2FV.Sd =0.66
Całkowite wytężenie elementu: 70.0%
Wykorzystanie geometrii: 0.0%
Zbrojenie główne: 70.0%
Strzemiona pionowe: 0.0%
Strzemiona poziome: 2.0%
Zbrojenie As2: 3.0%
Zbrojenie Asw,v2: 2.0%
Wyniki szczegółowe
Raport wygenerowany programem Soldis PROJEKTANT v.8.5.5
Licencja: KS test (Administrator)
Projekt nr 1 - Poz. 1.1 strona nr z
Zbrojenie główne (70.0%)
A−IIIN
Średnica pręta: ϕ=16mm
Rodzaj stali:
n=4
Liczba wkładek w przekroju:
{
minAS [ cm2 ]=max 1/ f
yd
( F V ,Sd a / z + H Sd )
0,002 bh
} { }
=max 0.03 =5.6<8.04= AS [ cm2 ]
5.6
gdzie:
F V , sd
=0.06cm , gdzie
f cd b
a=a F +0.5a 1=15.03cm
f cd
a 1=
wyznaczono dla
α cc =0.85
a 2=d − √ d 2 −2a 1 a=0.01cm
z=d − 0.5a 2=77.49cm
Strzemiona pionowe (0.0%)
Strzemiona pionowe nie wymagane
Strzemiona poziome (2.0%)
A−IIIN
Średnica pręta: ϕ=12mm
Rodzaj stali:
Liczba wkładek w przekroju:
n=2
minASW , h [ cm2 ] =0.5FV , Sd / f
ywd
=0.04<2.26=ASW , h [ cm 2 ]
Zbrojenie As2 (3.0%)
A−IIIN
Średnica pręta: ϕ=10mm
Rodzaj stali:
Liczba wkładek w przekroju:
n=2
Raport wygenerowany programem Soldis PROJEKTANT v.8.5.5
Licencja: KS test (Administrator)
Projekt nr 1 - Poz. 1.1 strona nr z
minAS2 [ cm 2 ]=
1
f ywd
(
)
0.5FV , Sd
=0.04<1.57= AS2 [ cm2 ]
sin α
gdzie
α=79.38
o
Zbrojenie Asw,v2 (2.0%)
A−IIIN
Średnica pręta: ϕ=10mm
Rodzaj stali:
Liczba wkładek w przekroju:
n=2
minASW ,V2 [ cm 2 ] =
0.5FV , Sd
=0.04<1.57= ASW ,v2 [ cm 2 ]
f ywd
