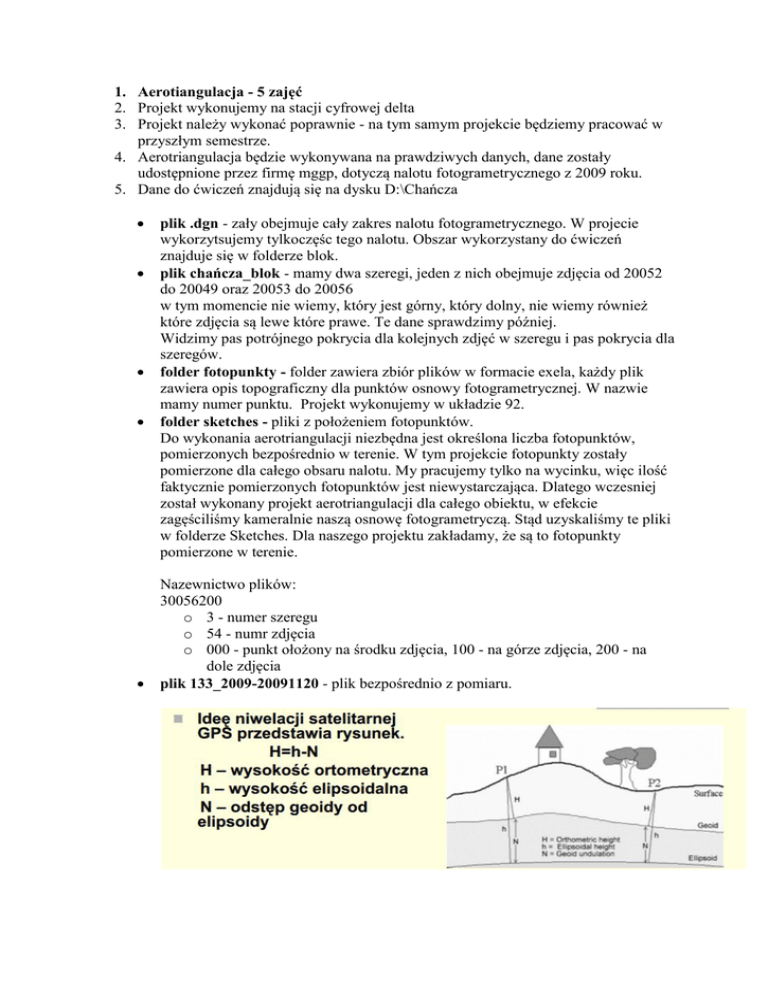

1. Aerotiangulacja - 5 zajęć
2. Projekt wykonujemy na stacji cyfrowej delta
3. Projekt należy wykonać poprawnie - na tym samym projekcie będziemy pracować w
przyszłym semestrze.
4. Aerotriangulacja będzie wykonywana na prawdziwych danych, dane zostały
udostępnione przez firmę mggp, dotyczą nalotu fotogrametrycznego z 2009 roku.
5. Dane do ćwiczeń znajdują się na dysku D:\Chańcza





plik .dgn - zały obejmuje cały zakres nalotu fotogrametrycznego. W projecie
wykorzytsujemy tylkoczęśc tego nalotu. Obszar wykorzystany do ćwiczeń
znajduje się w folderze blok.
plik chańcza_blok - mamy dwa szeregi, jeden z nich obejmuje zdjęcia od 20052
do 20049 oraz 20053 do 20056
w tym momencie nie wiemy, który jest górny, który dolny, nie wiemy również
które zdjęcia są lewe które prawe. Te dane sprawdzimy później.
Widzimy pas potrójnego pokrycia dla kolejnych zdjęć w szeregu i pas pokrycia dla
szeregów.
folder fotopunkty - folder zawiera zbiór plików w formacie exela, każdy plik
zawiera opis topograficzny dla punktów osnowy fotogrametrycznej. W nazwie
mamy numer punktu. Projekt wykonujemy w układzie 92.
folder sketches - pliki z położeniem fotopunktów.
Do wykonania aerotriangulacji niezbędna jest określona liczba fotopunktów,
pomierzonych bezpośrednio w terenie. W tym projekcie fotopunkty zostały
pomierzone dla całego obsaru nalotu. My pracujemy tylko na wycinku, więc ilość
faktycznie pomierzonych fotopunktów jest niewystarczająca. Dlatego wczesniej
został wykonany projekt aerotriangulacji dla całego obiektu, w efekcie
zagęściliśmy kameralnie naszą osnowę fotogrametryczą. Stąd uzyskaliśmy te pliki
w folderze Sketches. Dla naszego projektu zakładamy, że są to fotopunkty
pomierzone w terenie.
Nazewnictwo plików:
30056200
o 3 - numer szeregu
o 54 - numr zdjęcia
o 000 - punkt ołożony na środku zdjęcia, 100 - na górze zdjęcia, 200 - na
dole zdjęcia
plik 133_2009-20091120 - plik bezpośrednio z pomiaru.


folder camera - plik tekstowy zawierający dane kamery.
o focal lenght (stała kamery) 120
o ppac - punkt główny autokolimacji - punkt przecięcia środka rzutów z
płaszczyzna obrazu
o ppab - punkt najlepszej symetrii - środek układu współrzędnych tłowych,
względem tego punktu wyznaczamy dystorsję.
o file format (format zdjęcia) x=92,16; y=165,888
o pixel size (rozmiar piksela) = 12µm
o imige size pixels
o antenna offset
folder RGB - folder ze zdjęciami z nalotu, na podstawie kolejnych zdjęć w
szeregu możemy oznaczyć które zdjęcia są lewe, które prawe, oraz który szereg
jest górny, który dolny.
Zadanie do wykonania:
1. Definicja kamery
2. Fotopunkty
3. Definicja bloku zdjęć
Przeglądamy zdjęcia, jeśli źle zdefiniowaliśmy blok zdjęć, należy dać new project, jeśli blok
jest zdefiniowany prawidłowo, zapisujemy pod nazwą nazwisko.tbd
4. Traingulacja
Otwieramy plik nazwa.tbd
Okno podglądowe 1: wskazuje narożnik gdzie wskazujemy pierwszy znaczek tłowy.
Okno podglądowe 2: zdjęcie zaznaczone na kolor jasnoniebieski jest aktywne, na tym
zdjęciu możemy wskazać pierwszy znaczek tłowy
Okno podglądowe 3: powiększenie
Po zakończonej orientacji wewnętrznej wybieramy parametry dla orientacji wzajemnej
Kontrola: Należy sprawdzić, czy na podglądzie punkty zostały rozłożone równomiernie, jeśli
tak to możemy kontynuować orientację wzajemną, jeśli nie - należy wrócić (klawisz back)
