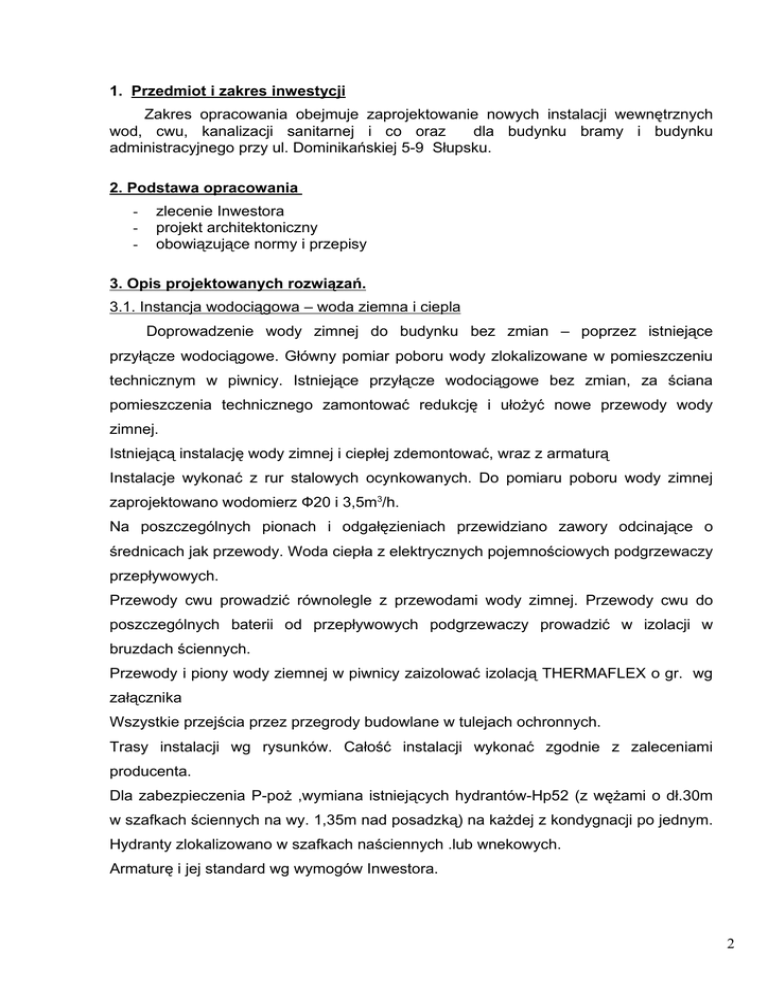

1. Przedmiot i zakres inwestycji
Zakres opracowania obejmuje zaprojektowanie nowych instalacji wewnętrznych
wod, cwu, kanalizacji sanitarnej i co oraz
dla budynku bramy i budynku
administracyjnego przy ul. Dominikańskiej 5-9 Słupsku.
2. Podstawa opracowania
-
zlecenie Inwestora
projekt architektoniczny
obowiązujące normy i przepisy
3. Opis projektowanych rozwiązań.
3.1. Instancja wodociągowa – woda ziemna i ciepla
Doprowadzenie wody zimnej do budynku bez zmian – poprzez istniejące
przyłącze wodociągowe. Główny pomiar poboru wody zlokalizowane w pomieszczeniu
technicznym w piwnicy. Istniejące przyłącze wodociągowe bez zmian, za ściana
pomieszczenia technicznego zamontować redukcję i ułożyć nowe przewody wody
zimnej.
Istniejącą instalację wody zimnej i ciepłej zdemontować, wraz z armaturą
Instalacje wykonać z rur stalowych ocynkowanych. Do pomiaru poboru wody zimnej
zaprojektowano wodomierz Ф20 i 3,5m3/h.
Na poszczególnych pionach i odgałęzieniach przewidziano zawory odcinające o
średnicach jak przewody. Woda ciepła z elektrycznych pojemnościowych podgrzewaczy
przepływowych.
Przewody cwu prowadzić równolegle z przewodami wody zimnej. Przewody cwu do
poszczególnych baterii od przepływowych podgrzewaczy prowadzić w izolacji w
bruzdach ściennych.
Przewody i piony wody ziemnej w piwnicy zaizolować izolacją THERMAFLEX o gr. wg
załącznika
Wszystkie przejścia przez przegrody budowlane w tulejach ochronnych.
Trasy instalacji wg rysunków. Całość instalacji wykonać zgodnie z zaleceniami
producenta.
Dla zabezpieczenia P-poż ,wymiana istniejących hydrantów-Hp52 (z wężami o dł.30m
w szafkach ściennych na wy. 1,35m nad posadzką) na każdej z kondygnacji po jednym.
Hydranty zlokalizowano w szafkach naściennych .lub wnekowych.
Armaturę i jej standard wg wymogów Inwestora.
2
3.2. Kanalizacja sanitarna
Odprowadzenie ścieków z budynku zaprojektowano poprzez piony i poziomy wykonane
z rur i kształtek PCV ( średnice wg rysunków)Poziom kanalizacyjny
w posadzce
przyziemia pozostaje.
Piony prowadzić w bruzdach instalacyjnych lub obudować wg rys., wyprowadzić nad
dach i zakończyć wywiewkami. Na każdym pionie zamontować rewizję i zapewnić do
niej dostęp . Całość ścieków odprowadzić do istniejącej kanalizacji sanitarnej na terenie
działki.
3.3. Wentylacja uzupełniająca pomieszczeń
Istniejąca wentylację wymienić – zdemontować istniejące wentylatory. Zamontować
nowe wentylatory. W pomieszczeniu do elektrolizy zamontować wentylator: o
V=135m3/h, a w pomieszczeniu pracowni zamontować wentylator o V=350m3/h.
Włączenie wentylatorów ręcznie. Usytuowanie wentylatorów wg załączonych rysunków
projektu.
W pozostałych pomieszczeniach wentylacja mechaniczna wg odrębnego projektu.
3.4. Instalacja gazowa
Istniejąca inst. gazową zdemontować. W miejscu istniejących starych pionów
zaprojektowano nowe piony z rur stalowych łączonych bez szwu. Pomieszczeniu
pracowni na piętrze II i III zaprojektowano doprowadzenie gazu do kuchenki 2palnikowej oraz wykonanie zasilenia palnika laboratoryjnego poprzez złącze elastyczne.
3.5. Instalacja co
W pomieszczeniu technicznym budynku administracyjnym wymienić zasilacze co oraz
przewody co wraz z izolacją. Projektuje się nowe zasilacze co Ф100 L=1,2m wraz z
zaworami odcinającymi. Rury co Ф50 wraz z izolacją.
W pomieszczeniu elektrolizy istniejący grzejnik żeliwny do demontażu. Zaprojektowano
grzejnik ocynkowany typ 22P400/800 wraz z zaworem termostatycznym podwieszony
nad stropem pomieszczenia. W pomieszczeniu przyziemia budynku Bramy
zainstalować ogrzewanie podlogowe z rur 17x2 .Zasilanie z rozdzielacza ze
zmieszaniem pompowym. na cztery obiegi. rozstaw rur co 10cm. podział powierzchni
grzewczych , oddzielenie od scian zewnetrznych taśmą dylatacyjną. Warstwa
podkladowa i izolacyjna wg PT . budowlanego.Z uwagi na duże straty i małą
3
powierzchnię podogi zaprojektowano dodatkowe grzejniki płytowe. Zasilanie z
istniejących poziomów co w pomieszczeniu .
4. Uwagi końcowe
Całość robót należy wykonać zgodnie z opracowaną dokumentacją, zachowując
warunki techniczne wykonawstwa i odbioru robót instalacyjnych, oraz przepisów BHP.
Wszystkie przejścia przewodów wod-kan przez przegrody budowlane (ściany, stropy
itp.) wykonać w tulejach.
