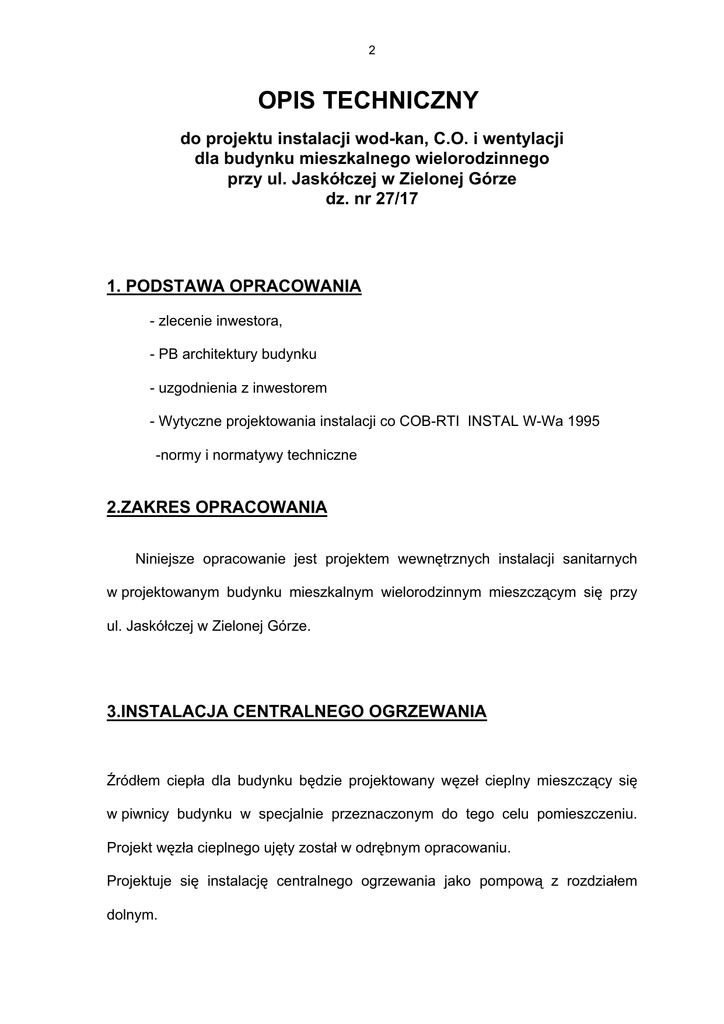

OPIS TECHNICZNY
do projektu instalacji wod-kan, C.O. i wentylacji
dla budynku mieszkalnego wielorodzinnego
przy ul. Jaskółczej w Zielonej Górze
dz. nr 27/17
1. PODSTAWA OPRACOWANIA
- zlecenie inwestora,
- PB architektury budynku
- uzgodnienia z inwestorem
- Wytyczne projektowania instalacji co COB-RTI INSTAL W-Wa 1995
-normy i normatywy techniczne
2.ZAKRES OPRACOWANIA
Niniejsze opracowanie jest projektem wewnętrznych instalacji sanitarnych
w projektowanym budynku mieszkalnym wielorodzinnym mieszczącym się przy
ul. Jaskółczej w Zielonej Górze.
3.INSTALACJA CENTRALNEGO OGRZEWANIA
Źródłem ciepła dla budynku będzie projektowany węzeł cieplny mieszczący się
w piwnicy budynku w specjalnie przeznaczonym do tego celu pomieszczeniu.
Projekt węzła cieplnego ujęty został w odrębnym opracowaniu.
Projektuje się instalację centralnego ogrzewania jako pompową z rozdziałem
dolnym.
3
Parametry czynnika grzewczego 70/55
Zapotrzebowanie ciepła obiektu (co) 40 KW
Ciśnienie dyspozycyjne 29kPa
Ogrzewanie obiektu ciągłe termostatyczne
Regulacja instalacji wezła termostatyczna + regulacja ilościowa grzejników z
zaworami termostatycznymi
Projektowana
instalacja
przebiega
poprzez
korytarze
piwnic
do
pionu
prowadzonego w szachcie instalacyjnym.
Zamontować podpionowe zawory odcinające.
Instalację CO wykonać z rur stalowych czarnych łączonych przez spawanie
(rozprowadzenie pod stropem w piwnicy i piony).
Przewody rozprowadzające w piwnicach prowadzić pod stropem. Przewody
prowadzone po ścianach i pod stropem mocować za pomocą uchwytów
metalowych z podkładkami gumowymi.
Piony prowadzić po wierzchu ścian w szachtach instalacyjnych. Na pionach c.o.
zamontować zawory odpowietrzające.
Przejścia przez przegrody wykonać w tulejach ochronnych.
Na podejściach pod piony zamocować automatyczny podpionowy zawór
regulacyjny.
W szachcie instalacyjnym na klatce projektuje się zainstalować rozdzielacze
grzejnikowe mieszkaniowe. Pomiar zużycia ciepła za pomocą liczników ciepła
z nadajnikami przekazującymi pomiar do zdalnego odczytu . Liczniki ciepła
zamontować na rozdzielaczach. Na każdej kondygnacji znajdują się po 2
rozdzielacze
mieszkaniowe
Rozprowadzenie
do
zlokalizowane
grzejników
w
wykonać
szafkach
rozdzielaczowych.
podposadzkowo
systemem
rozdzielaczowym z rur wielowarstwowych MLC w otulinie polietylenowej.
Zastosować złączki z tulejami zaciskowymi.
4
Jako elementy grzejne zastosować grzejniki stalowe płytowe typu V o wysokości
600mm produkcji Kermi.
W łazienkach grzejniki stalowe drabinkowe. Podejścia do grzejników wykonać od
ściany.
Na grzejnikach zainstalować zawory z głowicą termostatyczną, na powrotach
zamontować zawory powrotne.
Poziomy oraz piony izolować otulinami termaflex , grubości zgodnie z normą.
4. Instalacja wodociągowa
Budynek mieszkalny zasilany jest w wodę z przyłącza wodociągowego którego
wejście znajduje się w pomieszczeniu gospodarczym w piwnicy.
Pomiar zużycia wody przez budynek będzie się odbywał za pomocą wodomierza
umieszczonego w piwnicy w przeznaczonym do tego celu pomieszczeniu. Za
wodomierzem zainstalować zawór zwrotny antyskażeniowy.
Instalację wykonać z rur wielowarstwowych MLC mocowanych na podporach
systemowych.
Na podejściu pod piony w korytarzu, na odejściu do pomieszczenia sprzątaczek
zamontować zawory odcinające.
Podejścia pod przybory wykonać od dołu w bruzdach.
Wodomierze mieszkaniowe (impulsowe przekazujące pomiar do zdalnego
odczytu) wody ciepłej i wody zimnej
instalować w szachtach instalacyjnych.
Dostęp do wodomierzy zapewnić poprzez montaż drzwiczek na ścianie szachtu
instalacyjnego.
Ciepła woda przygotowywana będzie w węźle cieplnym
5
Przejścia przez przegrody wykonać w rurach ochronnych PVC o jedną dymensję
większych od przewodu właściwego.
Jako armaturę odcinającą zastosować zawory kulowe.
Kompensację wydłużeń projektuje się wykorzystując zmianę trasy przebiegu
instalacji.
Rurociągi cw izolować otulinami THERMAFLEX gr 2,5cm
5. Instalacja kanalizacyjna
Wewnętrzną instalację kanalizacyjną projektuje się z rur PVC w systemu
niskoszumowego łączonych na uszczelki.
Piony instalacji kanalizacji sanitarnej projektuje się średnicy dn 110.
Kanalizację w piwnicy (poziomy) projektuje się pod posadzką piwnicy.
Przy wejściu kanalizacji pod posadzkę zamontować rewizje.
Podejścia pod przybory wykonać stosując minimalne spadki.
Odpowietrzenie instalacji wykonać poprzez montaż wywietrzaków dachowych
dn75PVC.
Podejścia do pralek zasyfonować.
Wpusty podłogowe na poziomie piwnicy zabezpieczyć przed przepływem
zwrotnym za pomocą klapy zwrotnej umieszczonej w studzience w pomieszczeniu
nr 03 (pomieszczenie sprzątaczek).
Wody opadowe z dachu odprowadzić za pomocą 2 wpustów dachowych
grawitacyjnych do projektowanego przyłącza kanalizacyjnego.
deszczowej.
kanalizacji
6
6. Instalacja wentylacyjna
Wentylacja pomieszczeń garażowych
Projektuje się instalację wentylacyjną garaży poprzez zastosowanie wentylatorów
dachowych FEN 160 na przewodach wentylacyjnych wg PB architektury.
Projektuje się pracę ciągłą wentylatora.
Wentylacja mieszkań
Instalacja została zaprojektowana jako niezależne piony wyciągowe z lokali
mieszkalnych.
Dopływ powietrza świeżego odbywać będzie się poprzez okienne nawiewniki
dwusystemowe
higrodynamic
EXR.302.HP
firmy
AERECO.
Zgodnie
z PN83/B03430 zmiana AZ3 z 2000 roku należy je zamontować w górnej części
stolarki okiennej lub przegrody zewnętrznej w pokojach oraz kuchniach.
Lokalizację poszczególnych nawiewników pokazano na rysunku.
Odprowadzenie zużytego powietrza zgodnie z Polską Normą PN–83 B-03430
odbywa się z następujących pomieszczeń:
- kuchnia z oknem zewnętrznym, wyposażona w kuchenkę elektryczną 30
m3/h przy 3 osobach w mieszkaniu; 50 m3/h przy 5 osobach w mieszkaniu,
- łazienka z ustępem lub bez 50 m3/h,
- samodzielny ustęp 30 m3/h,
W pomieszczeniach kuchni, łazienki, wc oraz korytarzy odprowadzenie powietrza
odbywa się za pomocą kratki wyciągowej higrosterowanej typ BXC.273 z króćcem
n125 o wydajności 12÷80 m3/h podłączonej do kanału wentylacji mechanicznej.
Stopień otwarcia kratki jest w funkcji wilgotności względnej w danym
pomieszczeniu.
7
W pomieszczeniach kuchennych zaprojektowano dodatkowe piony wentylacyjne
do podłączenia okapów kuchennych, zakończonych na dachu budynku
wyrzutniami dachowymi o odpowiedniej średnicy.
Na etapie budowy należy zaślepić otwory deklami. Okap i jego podłączenie do
przewodu wentylacji stanowi przedmiot wyposażenia mieszkania, będący w gestii
użytkownika.
Założono ilość powietrza dla pojedynczego okapu równą 150 m3/h.
W celu przepływu powietrza wentylacyjnego wszystkie drzwi wewnętrzne w lokalu
powinny mieć szczelinę dolną w wysokości 1,5cm, a drzwi do w.c. i łazienki
powinny być dodatkowo zaopatrzone w otwory o łącznej powierzchni netto min.
200 cm2.
Powietrze będzie usuwane kanałem ponad połać dachową.
Na dachu na wyprowadzonym i odpowiednio zaizolowanym termicznie szachcie
należy zamontować niskociśnieniowe nasady kominowe VBP firmy AERECO.
Przed nasadami VBP należy umieścić tłumiki akustyczne w formie skrzynek
rozprężnych zaizolowane od wewnątrz 30 mm wełną mineralną pokrytą welonem
z włókna szklanego.
Nasada kominowa pracuje w sposób ciągły i zapewnia stałe podciśnienie w
przewodzie
wentylacyjnym
niezależnie
od
warunków
atmosferycznych
panujących na zewnątrz oraz różnego natężenia przepływu w pomieszczeniach,
które obsługuje. Przewody wentylacyjne muszą być połączone w sposób
szczelny.
Wentylator, w który wyposażona została nasada kominowa zasilany jest prądem
stałym o napięciu max 12 V. Zużycie energii wynosi około 14 W.
Zasilanie należy doprowadzić z rozdzielnicy RW umieszczonej na klatce
schodowej na ostatniej kondygnacji. Każda nasada wentylacyjna VBP jest
zasilana i sygnalizowana indywidualnie. Do rozdzielnicy należy doprowadzić
zasilanie
przewodem
YDY
odpowiednio zabezpieczyć.
3x1,5
mm2.
Przejścia
instalacji
elektrycznej
8
7.Uwagi końcowe
-
Podane w opracowaniu nazwy, numery katalogowe produktów i nazwy
producentów są wyrobami zalecanymi do zastosowania .
Powyższe informacje podano w celu określenia standardu i parametrów
zaprojektowanych wyrobów. Wykonawcy przysługuje prawo zmiany na
zasadach określonych w Ustawie o Zamówieniach Publicznych i Prawo
Budowlane i umową z Inwestorem.
-
Podejścia pod przybory wykonać zachowując minimalne spadki
-
Instalację podposadzkową zgłosić do odbioru przed zasypaniem.
-
Instalację wykonać zgodnie z instrukcjami montażowymi rur i armatury
-
Przeprowadzić próby szczelności wykonanych instalacji
-
Całość wykonać zgodnie z WTWIO
-
Całość wykonać zgodnie z zaleceniami producentów materiałów
OPRACOWAŁ
mgr inż. Paweł Winturski
