Instalacja wod.-kan.-gaz

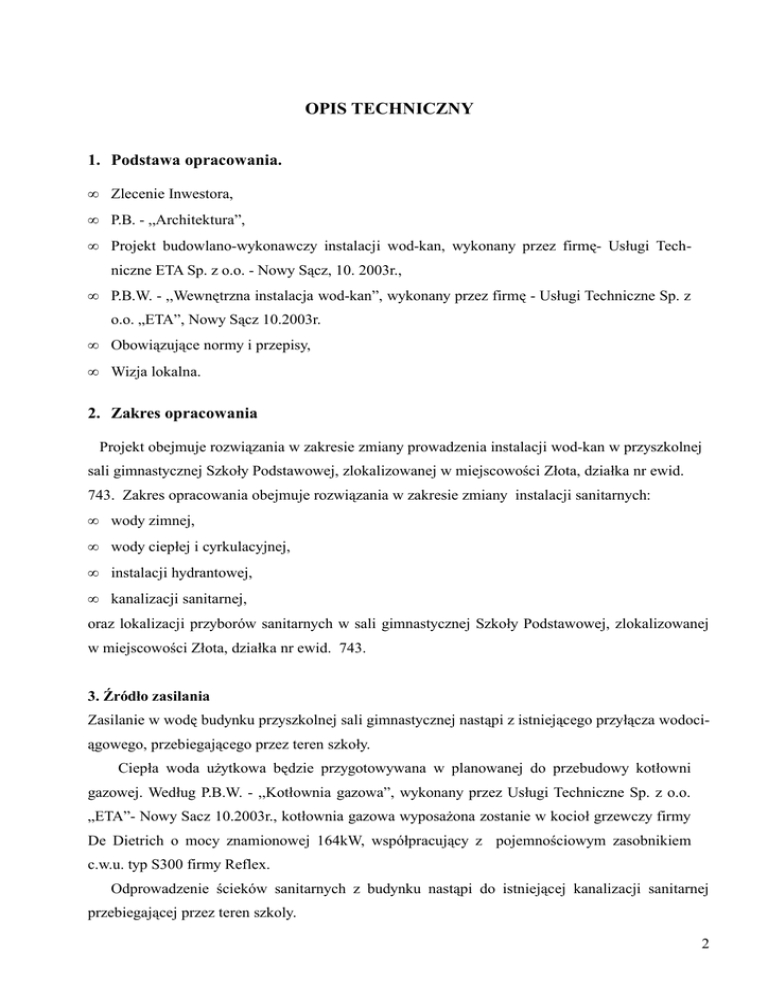

OPIS TECHNICZNY
1. Podstawa opracowania.
•
Zlecenie Inwestora,
•
P.B. - ,,Architektura”,
•
Projekt budowlano-wykonawczy instalacji wod-kan, wykonany przez firmę- Usługi Tech­
niczne ETA Sp. z o.o. - Nowy Sącz, 10. 2003r.,
•
P.B.W. - ,,Wewnętrzna instalacja wod-kan”, wykonany przez firmę - Usługi Techniczne Sp. z
o.o. „ETA”, Nowy Sącz 10.2003r.
•
Obowiązujące normy i przepisy,
•
Wizja lokalna.
2. Zakres opracowania
Projekt obejmuje rozwiązania w zakresie zmiany prowadzenia instalacji wod-kan w przyszkolnej
sali gimnastycznej Szkoły Podstawowej, zlokalizowanej w miejscowości Złota, działka nr ewid.
743. Zakres opracowania obejmuje rozwiązania w zakresie zmiany instalacji sanitarnych:
•
wody zimnej,
•
wody ciepłej i cyrkulacyjnej,
•
instalacji hydrantowej,
•
kanalizacji sanitarnej,
oraz lokalizacji przyborów sanitarnych w sali gimnastycznej Szkoły Podstawowej, zlokalizowanej
w miejscowości Złota, działka nr ewid. 743.
3. Źródło zasilania
Zasilanie w wodę budynku przyszkolnej sali gimnastycznej nastąpi z istniejącego przyłącza wodoci­
ągowego, przebiegającego przez teren szkoły.
Ciepła woda użytkowa będzie przygotowywana w planowanej do przebudowy kotłowni
gazowej. Według P.B.W. - ,,Kotłownia gazowa”, wykonany przez Usługi Techniczne Sp. z o.o.
„ETA”- Nowy Sacz 10.2003r., kotłownia gazowa wyposażona zostanie w kocioł grzewczy firmy
De Dietrich o mocy znamionowej 164kW, współpracujący z pojemnościowym zasobnikiem
c.w.u. typ S300 firmy Reflex.
Odprowadzenie ścieków sanitarnych z budynku nastąpi do istniejącej kanalizacji sanitarnej
przebiegającej przez teren szkoly.
2
.4. Instalacja wody zimnej
Wymiarowanie przewodów wodociągowych dokonano metodą przepływu obliczeniowego wg PN92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jed­
nostkowy punktów czerpalnych qn < 0,5 dm3; 0,1 < ∑ qn ≤ 20 dm3, przepływ q określono wg wzo­
ru:
q = 0,682 x (Σqn)0,45 – 0,14 [l/s]
Normatywny wypływ z punktów czerpalnych:
szt.
qn
∑qn
– umywalka
12
0,07
0,84
– zlewozmywak
1
0,07
0,07
– miska ustępowa
3
0,13
0,39
– natrysk
10
0,15
1,50
– zawór ze złączką
1
0,15
0,15
∑qn = 14,59
Przepływ obliczeniowy: q = 0,682 x (Σqn)0,45 – 0,14 = 0,682 x 2,950,45 – 0,14 = 0,96[ l/s]
Przewody wody zimnej w budynku zaprojektowano z rur polipropylenowych (łączonych
przez termiczne zgrzewanie polifuzyjne. Przewody rozprowadzone będą pod stropem (w istniejącej
części szkoły) oraz w posadzce (w części projektowanej). Przy prowadzeniu przewodów w pod­
wieszeniu, przewody należy mocować podporami przesuwnymi oraz obudować płytami G-K. Po­
dejścia do przyborów podtynkowo. Jako armaturę odcinającą przyjęto zawory kulowe gwintowane.
Odcięcie podejść do armatury stanowić będą zawory kulowe o średnicach określonych na zał. ry­
sunkach. Piony wody zimnej zaopatrzono w zawory odcinające z kurkami spustowymi. Przewody
poziome prowadzić ze spadkiem 3 promil w kierunku źródła zasilania oraz mocować podporami
przesuwnymi.
Φ16, Φ20
– 80 cm
Φ25
– 85 cm
Φ32
– 100 cm
Φ40
– 110 cm
Φ50
– 110 cm
Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex
FRZ o grubości 9,0mm. Piony oraz poziomy prowadzone w bruździe ściennej (lub w posadzce),
należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na ze­
wnątrz folią polietylenową – grubość izolacji 9,0mm. W przypadku średnic wyższych (powyżej
3
Ø35), należy zastosować izolację typu Thermaflex FRZ o grubości 9,0mm + folia PVC na zewnątrz
otuliny.
Z uwagi na zwiększoną ilość zimnej wody (cele przeciwpożarowe), istniejący zestaw wodomierzo­
wy należy wymienić stosując:
•
zawór odcinających 25 mm -2szt (1x ze spustem),
•
wodomierza skrzydełkowego typu JS-6 Dn25 firmy „PoWoGaz S.A.”,
•
zaworu zwrotnego antyskażeniowego RV281-1”A z przyłączem gwintowanym, ciśń. do 16 bar
firmy „HONEYWELL”,
5. Instalacja wody przeciwpożarowej
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerw­
ca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i tere­
nów (Dz. U. Nr 121, poz. 1138 w budynku zaprojektowano instalacją przeciwpożarową, wyposażo­
ną w hydrant wewnętrzny DN 25„hydranty 25” z wężem półsztywnym o długości 30m. (max. za­
sięg to 33m). Hydrant zlokalizowano w miejscu łatwo dostępnym (na korytarzu). Wydajność no­
minalna hydrantu ,,25” mierzona na wylocie prądownicy wynosi 1,0 dm3/s, przy ciśnieniu nominal­
nym 0,2 Mpa. Źródło zasilania hydrantu – istniejący przyłącz wodociągowy Ф25stal. Instalację
wody hydrantowej należy wykonać z rur stalowych ocynkowanych wg PN-74/H-74200 łączonych
na gwint. Główny ciąg hydrantowy oraz pion izolować otulinami termoizolacyjnymi. W celu za­
pewnienia ruchu wody w rurociągu przeciwpożarowym, pion hydrantowy połączony zostanie z
przewodem cyrkulacyjnym Φ 15, wykorzystanym równocześnie jako woda zimna dla baterii. Ww.
pion wyposażony zostanie w zawór odcinający podtynkowy z kurkiem spustowym. W przypadku
stwierdzenia mniejszej wydajności hydrantu ,,25” od dopuszczalnej lub brak minimalnego wy­
maganego ciśnienia przy wypływie z hydrantu Dn25 (brak danych dotyczących poziomu ciśnienia
wody przed zestawem wodomierzowym), istniejący przyłącz wodociągowy do budynku należy wy­
mienić zwiększając średnicę. W takim przypadku, szczegóły rozwiązania uzgodnić z autorem
projektu.
6. Instalacja wody ciepłej
4
Wymiarowanie przewodów ciepłej wody oraz przewodów cyrkulacyjnych wyznaczono dla
chwilowych sekundowych natężeń przepływu.
Wymiarowanie przewodów wodociągowych dokonano metodą przepływu obliczeniowego wg
PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ
jednostkowy punktów czerpalnych qn < 0,5 dm3; 0,1 < ∑ qn ≤ 20 dm3, przepływ q określono wg
wzoru: q = 0,682 x (Σqn)0,45 – 0,14 [l/s]
Normatywny wypływ z punktów czerpalnych:
szt.
qn
∑qn
– umywalka
12
0,07
2,94
– zlewozmywak
1
0,07
0,28
– natrysk
10
0,15
4,65
Przepływ obliczeniowy: q = 0,682 x (Σqn)0,45 – 0,14 = 0,682 x 7,870,45 – 0,14 = 1,58[ l/s]
Ciepła woda użytkowa będzie przygotowywana w planowanej do przebudowy kotłowni
gazowej. Przewody wody ciepłej zaprojektowano z rur polipropylenowych (ciśń. znamionowe
PN-20), łączonych przez termiczne zgrzewanie polifuzyjne. Podobnie jak w przypadku wody
zimnej przewody w części podpiwniczonej rozprowadzone będą pod stropem , natomiast w
części parteru w posadzce. Prowadzenie przewodów, armatura oraz ich mocowanie - analogicz­
nie jak dla wody zimnej. Przewody rozprowadzające należy izolować otulinami z pianki poli­
etylenowej typu Thermaflex FRZ o grubości 13,0mm. Piony oraz poziomy prowadzone w bru­
ździe ściennej (lub w posadzce), należy izolować otuliną z pianki polietylenowej typu Ther­
mocompact Stabi, laminowanej na zewnątrz folią polietylenową – grubość izolacji 9,0mm. W
przypadku średnic wyższych (powyżej Ø35), należy zastosować izolację typu Thermaflex FRZ o
grubości 9,0mm + folia PVC na zewnątrz otuliny
UWAGA:
Po wykonaniu instalacji według obowiązujących norm należy przeprowadzić próbę ciśnieniową in­
stalacji (1,0MPa).
7. Kanalizacja ścieków sanitarnych.
5
Średnice instalacji zostały dobrane wg normy PN-92/B-01707 „Instalacje kanalizacyjne- wy­
magania projektowe”.Ze względu na charakter projektowanego budynku przepływ qs określono wg
wzoru:
qs = kx(SAWs)1/2
[dm3/s]
gdzie: k = 0,5 – odpływ charakterystyczny dla danego rodzaju budynku,
AWs – równoważnik wypływu.
Przybory sanitarne
AWs
Średnica podejścia dn
Ilość [szt.]
ΣAWs
Umywalka
0,5
0,05
12
6,0
Zlewozmywak
0,5
0,05
1
0,5
Miska ustępowa
2,5
0,10
3
7,5
Natrysk
0,5
0,05
10
5,0
Wpust podłogowy
1,0
0,10
1
1,0
ΣAWs =20,0dm3/s
Zatem: qs = 0,5 x (20,0)0,5 = 2,23dm3/s
Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych
na wcisk, uszczelkę gumową wg PN-80/C-89205 i PN-81/C-89200. Piony kanalizacyjne należy wy­
prowadzić ponad dach oraz zakończyć wywiewką Φ110/160. Pozostałe piony wyposażyć w zawory
napowietrzające Φ50. W dolnej części, przed przejściem w poziome przewody odpływowe, piony
zaopatrzyć w czyszczaki. Przewody poziome odpływowe z poziomu parteru prowadzone będą pod
posadzkami, oraz pod stropem części podpiwniczonej i włączone do istniejącej kanalizacji sanitar­
nej.
8. Uwagi końcowe
•
Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót
budowlano – montażowych przez uprawnionych instalatorów, pod nadzorem branżowym,
•
W trakcie realizacji robót przestrzegać przepisów bhp i p.poż.,
•
Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania,
•
Całość instalacji wykonać zgodnie z PN-81/B-10700.00-04 , ,,Warunkami Technicznymi Wy­
konania i Odbioru Robót Budowlano – Montażowych – Tom II. Instalacje Sanitarne i Prze­
mysłowe”, przez uprawnionych instalatorów oraz pod nadzorem branżowym.”.
Opracował:
