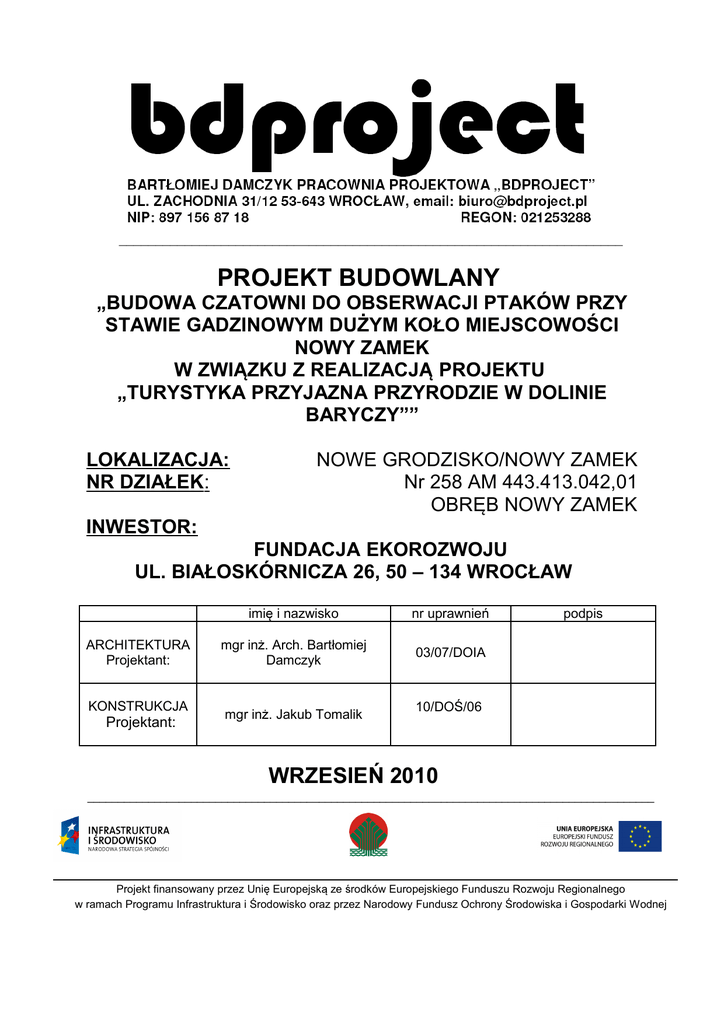

PROJEKT BUDOWLANY
„BUDOWA CZATOWNI DO OBSERWACJI PTAKÓW PRZY
STAWIE GADZINOWYM DUŻYM KOŁO MIEJSCOWOŚCI
NOWY ZAMEK
W ZWIĄZKU Z REALIZACJĄ PROJEKTU
„TURYSTYKA PRZYJAZNA PRZYRODZIE W DOLINIE
BARYCZY””
LOKALIZACJA:
NR DZIAŁEK:
NOWE GRODZISKO/NOWY ZAMEK
Nr 258 AM 443.413.042,01
OBRĘB NOWY ZAMEK
INWESTOR:
FUNDACJA EKOROZWOJU
UL. BIAŁOSKÓRNICZA 26, 50 – 134 WROCŁAW
ARCHITEKTURA
Projektant:
KONSTRUKCJA
Projektant:
imię i nazwisko
nr uprawnień
mgr inż. Arch. Bartłomiej
Damczyk
03/07/DOIA
mgr inż. Jakub Tomalik
podpis
10/DOŚ/06
WRZESIEŃ 2010
_____________________________________________________________________________________________
Projekt finansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Programu Infrastruktura i Środowisko oraz przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej
Spis treści:
1 . Załączniki – dokumenty formalno - prawne
1.1. Oświadczenia projektantów o wykonaniu projektu zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej .
1.2. Uprawnienia zawodowe oraz przynależności do izb zawodowych.
1.3. Kopie decyzji, warunków technicznych i uzgodnień:
1.3.1 Zaświadczenie organu odpowiedzialnego za monitoring obszarów NATURA
2000
1.3.2 Opinia naukowego opiekuna rezerwatu Stawy Milickie Józefa Witkowskiego
2. Przedmiot opracowania
2.1 Podstawa opracowania
2.2 Przedmiot inwestycji
2.3 Istniejący stan zagospodarowania działki
3. Opis do projektu architektoniczno budowlanego:
3.1 Opis do projektu zagospodarowania terenu:
3.1.1 Projektowane zagospodarowanie terenu
3.1.2 Informacja o zgodności inwestycji z planem miejscowym lub z decyzją
o warunkach zabudowy
3.1.3 Oddziaływanie na środowisko
3.2 Architektura
3.3 Konstrukcja
3.3.1 Normy
3.3.2 Użyte materiały konstrukcyjne i izolacyjne
3.3.3 Przyjęte obciążenia zmienne od wiatru
3.3.4 Przyjęte obciążenia zmienne od śniegu
3.3.5 Warunki gruntowo – wodne
3.3.6 Posadowienie
3.3.7 Konstrukcja drewniana
3.4 Warunki bhp, wykonastwo robót
4. Rysunki:
1. Lokalizacja/orientacja
2. Rzuty
3. Przekrój 1-1
4. Przekrój 2-2
5. Widoki ścian
6. Elewacje cz. 1
7. Elewacje cz. 2
8. Zestawienie elementów drewnianych
9. Konstrukcja fundament, detale
skala 1:1000
skala 1:50
skala 1:50
skala 1:50
skala 1:50
skala 1:50
skala 1:50
skala 1:20, 1:50
2. Opis techniczny – projekt zagospodarowania terenu
2.1 Podstawa opracowania:
Podstawą opracowania są:
•
Zlecenie inwestora
•
Obowiązujący warunki zabudowy dla terenu inwestycji
•
Charakterystyka całego przedsięwzięcia
•
Podkład sytuacyjno-wysokościowy w skali 1:1000
•
Opinia geotechniczna
•
Wizja lokalna
•
Obowiązujące normy i przepisy
•
Uzgodnienia z Inwestorem
•
Uzgodnienia z zarządcą gruntu
•
Uzgodnienia z opiekunami naukowymi rezerwatu przyrody;
2.2 Przedmiot inwestycji:
Przedmiotem inwestycji jest budowa czatowni do obserwacji ptaków, zlokalizowanej
przy Stawie Gadzinowym na obszarze Parku Krajobrazowego „Dolina Baryczy”.
Czatownia wybudowana zostanie w powiązaniu z przyrodniczą ścieżką
dydaktyczną Sławoszowice – Godnowa. Dojście do czatowni także ścieżką
dydaktyczno-przyrodniczą z Rudy Milickiej.
Planowane zamierzenie będzie uzupełnieniem infrastruktury turystycznej i będzie
służyć do nieinwazyjnego obserwowania przyrody. Czatownia stanowić będzie
dodatkową atrakcję turystyczną i jest nawiązaniem do istniejącej i projektowanej
infrastruktury turystycznej.
Realizacja punktu obserwacyjnego stanowi element projektu „Turystyka przyjaznej
przyrodzie w Parku Krajobrazowym Dolina Baryczy”. Pełnić będzie funkcję elementu
turystyki przyrodniczej, bazującej głównie na obserwacjach ptaków „bird watching”, z
pełną infrastrukturą umożliwiająca nieinwazyjną obserwację przyrody, pakietem usług
przewodnickich (powiązanych z ofertą agroturystyczną) oraz systemem
informacyjnym. Umożliwi ukierunkowanie ruchu turystycznego, skuteczną promocję
walorów przyrodniczych, edukację ekologiczną w sposób nie ingerujący w środowisko
przyrodnicze.
Zarówno lokalizacja jak i konstrukcja platformy do obserwacji ptaków została
skonsultowana z prof. J. Witkowskim, opiekunem naukowym rezerwatu przyrody
„Stawy Milickie”, uzgodniona z zarządcą gruntu (PZB „Stawy Milickie”). Należy
także podkreślić, iż lokalizacja czatowni przy Stawie Starym została pozytywnie
zaopiniowana przez Regionalną Dyrekcję Ochrony Środowiska we Wrocławiu (opinia w
załączeniu) oraz dyrekcję Dolnośląskiego Zespołu Parków Krajobrazowych.
2.3 Istniejący stan zagospodarowania działek
Teren inwestycji jest niezabudowany i nieogrodzony. Obejmuje tereny łąk wraz z
roślinnością wodną nad stawem w postaci trzcin, krzaków, zarośli i innej podobnej
roślinności niskiej.
Czatownia zlokalizowana będzie na grobli biegnącej wzdłuż stawu. Do grobli wiedzie
droga gruntowa polna nieutwardzona, służąca także jako droga gospodarcza w
czasie robót wykonywanych przez zarządcę stawu.
Ponadto zaraz przy czatowni istnieje wjazd gospodarczy na groblę.
3. Opis do projektu architektoniczno budowlanego:
3.1 Opis do projektu zagospodarowania terenu:
3.1.1 Projektowane zagospodarowanie terenu
Nie planuje się istotnej ingerencji w istniejące zagospodarowanie terenu.
Czatownię należy zlokalizować w taki sposób, żeby zostawić wolny przejazd groblą
dla samochodów gospodarczych zarządcy stawu oraz żeby nie utrudniać prac przy
utrzymaniu stawu.
Część istniejącej roślinności od strony stawu należy uporządkować i ewentualnie
przyciąć w taki sposób, żeby umożliwić swobodną obserwacje ptaków z czatowni.
Ponadto dojście do czatowni powinno być osłonięte istniejącymi zbiorowiskami
trzciny, które przesłonią dojście do obiektu w taki sposób, żeby zasłonić
poruszających się nim ludzi i wykluczyć płoszenie ptactwa na stawie i w jego okolicy
oraz żeby zachować naturalny charakter miejsca.
Wybór miejsca na lokalizację obiektu wynika też z tego, że od dawna prowadzi się
tutaj zajęcia z edukacji ekologicznej – obserwacji ptaków.
Wejście do czatowni, której poziom podłogi został zaprojektowany na poziomie ok.
15 cm nad terenem istniejącym prowadzić będzie za pomocą drewnianej
rampy/pomostu zlokalizowanej z boku czatowni.
Umożliwi to także dostęp do czatowni dla osób niepełnosprawnych.
3.1.2 Informacja o zgodności inwestycji z planem miejscowym lub z decyzją
o warunkach zabudowy
Budowa tej czatowni przewidziana została w miejscowym planie zagospodarowania
przestrzennego w Uchwale Nr XIX/163/04 Rady Miejskiej w Miliczu z dnia 15 lipca
2004 roku.
3.1.3 Oddziaływanie na środowisko
Przedmiotowa Inwestycja znajduje się w granicach obszaru specjalnej ochrony
ptaków Natura 2000 pod nazwą Dolina Baryczy (kod obszaru PLB20001)
utworzonego rozporządzeniem Ministra Środowiska z dnia 21 lipca 2004r. w sprawie
obszarów specjalnej ochrony ptaków Natura 2000 (Dz. U. Nr 229 poz. 2313).
Jednocześnie znajduje się niedaleko granicy rezerwatu Stawy Milickie – Kompleks
Stawu Grabownica oraz na obszarze Parku Krajobrazowego „Dolina Baryczy”.
Prowadzenie działalności edukacyjnej, informacyjnej i promocyjnej w dziedzinie
ochrony przyrody realizuje cel ochrony przyrody. Lokalizacja planowanego
przedsięwzięcia została natomiast pomyślana jako nie ingerująca w stosunki lęgowe
chronionego ptactwa.
Inwestycja nie zalicza się do mogących wpłynąć negatywnie na środowisko
naturalne, uciążliwych dla środowiska lub mogących pogorszyć jego stan, w
rozumieniu przepisów o ochronie środowiska. Planowany obiekt budowlany nie
generuje zanieczyszczenia powietrza, wody ani gleby oraz nie może stwarzać
uciążliwości powodowanych przez hałas, wibracje lub zakłócenia elektryczne.
Projektowana budowa nie należy do przedsięwzięć wymagających przeprowadzenia
postępowania w sprawie oceny oddziaływania na środowisko oraz wydania decyzji o
środowiskowych uwarunkowaniach realizacji inwestycji, w rozumieniu Ustawy z dnia
27 kwietnia 2001r. Prawo ochrony środowiska (Dz. U. z dnia 20 czerwca 2001r.).
3.2 Architektura
Zaprojektowano czatownię w postaci budynku w konstrukcji drewnianej na planie
prostokąta o wymiarach zewnętrznych 266x517 cm, przykrytym dachem
dwuspadowym krytym deskami. Wysokość do okapu 230 cm, kalenica na poziomie
434 cm. Konstrukcja obiektu opiera na siatce słupów i belek o wymiarach 12x12 cm.
Z takich też elementów zaprojektowano stężenia w ścianie zewnętrznej.
Obiekt z zewnątrz pokryty deskami elewacyjnymi łączonymi na pióro-wpust.
Niezamykane wejście z krótszego boku. W środku dwa otwory obserwacyjne od
strony stawu na różnych poziomach, żeby umożliwić obserwację osobą o różnym
wzroście, dzieciom oraz osobą niepełnosprawnym. Przy otworach zaprojektowano
półki drewniane, żeby ułatwić obserwację.
Wszystkie elementy czatowni powinny być zabezpieczone do stopnia niepalności
oraz nierozprzestrzeniania ognia NRO.
OPIS TECHNICZNY KONSTRUKCJI
PODSTAWA OPRACOWANIA
•
wizje lokalne
•
badania geotechniczne z sierpnia 2010 r.
•
Polskie Normy przytoczone w kolejnym punkcie.
NORMY
Do sporządzenia niniejszego opracowania konstrukcyjnego wykorzystano
obowiązujące normy oraz przepisy budowlane, a w szczególności:
•
PN-82/B-02000 Obciążenia budowli. Zasady ustalania wartości,
•
PN-82/B-02001 Obciążenia budowli. Obciążenia stałe,
•
PN-80/B-02010 , Az1:2006 - Obciążenia w obliczeniach statycznych.
Obciążenia śniegiem.
•
PN-77/B-02011 Obciążenia w obliczeniach statycznych.
Obciążenia wiatrem.
•
PN-EN 1991-1-4:2008 Eurokod 1. Oddziaływania na konstrukcje.
Część 1-4: Oddziaływania ogólne. Oddziaływanie wiatru.
(Eurocode 1: Actions on structures. Part 1-4: General actions. Wind actions)
•
PN-76/B-03001 Konstrukcje i podłoża budowli. Ogólne zasady obliczeń.
•
PN-81/B-03020 Posadowienie bezpośrednie budowli. Obliczenia statyczne i
projektowanie.
•
PN-B-03264 (2002) Konstrukcje betonowe, żelbetowe i sprężone.
Obliczenia statyczne i projektowanie. Ap1:2004
•
PN-90/B-03200 Konstrukcje stalowe. Obliczenia statyczne i projektowanie
oraz Zmiana 3
UŻYTE MATERIAŁY KONSTRUKCYJNE I IZOLACYJNE
Materiały konstrukcyjne przyjęte w projekcie budowlanym:
•
•
•
•
•
•
beton konstrukcyjny C16/20 (B20)
stal zbrojeniowa AIIIN (B500SP)
stal kształtowa S235
drewno konstrukcyjne C27
izolacja żelbetu: CERESIT CP 43 po wcześniejszym zagrutowaniu podłoża
emulsją bitumiczną CERESIT CP 41,
izolacja pozioma w miejscu oparcia konstrukcji drewnianej z folii PE
PRZYJĘTE OBCIĄŻENIA ZMIENNE OD WIATRU
ce=2,45; qb=0,3 kPa; cpe=+0,8 (parcie); cpe=-0,7 (ssanie)
we=qb*cpe*ce = 2,45*0,3*0,8 = 0,59 kPa (parcie)
we=qb*cpe*ce = 2,45*0,3*(-0,7) = -0,51 kPa (ssanie)
PRZYJĘTE OBCIĄŻENIA ZMIENNE OD ŚNIEGU
Qk=0.7 kN/m2; C=0.8
Sk=0,7*0,8 = 0,56 kN/m2
Warunki gruntowo-wodne
Podłoże gruntowe przebadano do głębokości 4,00 m. Powierzchniową warstwę tworzy
warstwa humusu o zmiennej miąższości od 0,60 do 1,10 m.p.p.t. Poniżej do
głębokości 2.5m występują czwartorzędowe, rzeczne, luźne piaski średnie
przewarstwione namułem o stopniu zagęszczenia ID = 0,28. Zawartość części
organicznych w warstewkach namułów wynosi 6,0%. Wg opinii geotechnicznej
grunty te nie spełniają warunków do bezpośredniego posadowienia. Dopiero
poniżej występują piaski średnie o o stopniu zagęszczenia ID = 0,68, które
spełniają już warunki do bezpośredniego posadowienia.
Zwierciadło wody napięte, nawiercone na głębokości 2,5 m.p.pt. i ustabilizowane na
głębokości
1,70 m.p.p.t. – rzędna ustabilizowanego zwierciadła 106,80 m npm.
KONSTRUKCJA OBIEKTU
Posadowienie
Ze względu na to, że grunty nośne znajdują się ok.0.8-1.0m poniżej poziomu wody
gruntowej, zaplanowano posadowienie pośrednie za pomocą pali wierconych wiertnicą
średnicy min.20cm i wypełnionych betonem B-15. Na palach zostanie wykonana
ścianka żelbetowa o wymiarach bxh=20x100cm z betonu B-20. Rozmieszczenie pali
pokazano na dołączonych rysunkach. W ścianie żelbetowej należy zabetonować
standardowe stalowe stopki pod oparcie słupów i zastrzałów drewnianych. Może to
być np. produkt firmy Koelner: "wspornik słupa z prętem D-TC 121" .
Gdyby wykonawca stwierdził, że z powodów technologicznych jest to zbyt trudne do
wykonania w tamtym rejonie, dopuszcza się rozwiązanie alternatywne. W tym
wypadku mogą być to cztery studnie z kręgów betonowych wykonane centralnie pod
czteroma narożami ścianki fundamentowej. Studnie wykonywać z kręgów betonowych
średnicy 120cm, wypełnić betonem B-15 i zazbroić każdą czteroma prętami fi12 AIIIN ze strzemionami fi6 A-0. W trakcie układania kolejnych kręgów betonowych
wykonać szczelne spoinowanie obwodowe betonem drobnoziarnistym B-15.
Konstrukcja drewniana
Wymiary i lokalizację elementów drewnianych z drewna klasy C-27 pokazano na
rysunku architektury. Poszczególne elementy łączyć ze sobą za pomocą
standardowych połączeń ciesielskich, oraz za pomocą stalowych łączników
ciesielskich np. firmy Koelner.
UWAGI KOŃCOWE.
- Wszelkie niejasności dotyczące niniejszego projektu oraz ewentualne zmiany
zastosowanych rozwiązań należy bezwzględnie, na bieżąco, w ramach nadzoru
autorskiego konsultować i uzgadniać z jednostką projektową i upoważnionymi
przez nią projektantami.
-Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać solidnie,
zgodnie z niniejszym projektem, normami i normatywami PN, sztuką i wiedzą
budowlaną, pod właściwym kierownictwem osoby uprawnionej oraz z
zachowaniem przepisów BHP.
Opracował:
mgr inż. Jakub Tomalik
3.3
Warunki bhp, wykonastwo robót
Kierownik budowy zobowiązany jest wykonać Plan BIOZ.
Warunki BHP zgodnie z Rozporządzeniem Ministra Budownictwa i Przemysłu
Materiałów Budowlanych z dnia 02-03-1982 r. Wykonawcy robót na budowie muszą
posiadać wymagane przeszkolenia, muszą znać i przestrzegać przepisy BHP
obowiązujące podczas prac budowlano - montażowych.
Opracował:
Arch. Bartłomiej Damczyk
