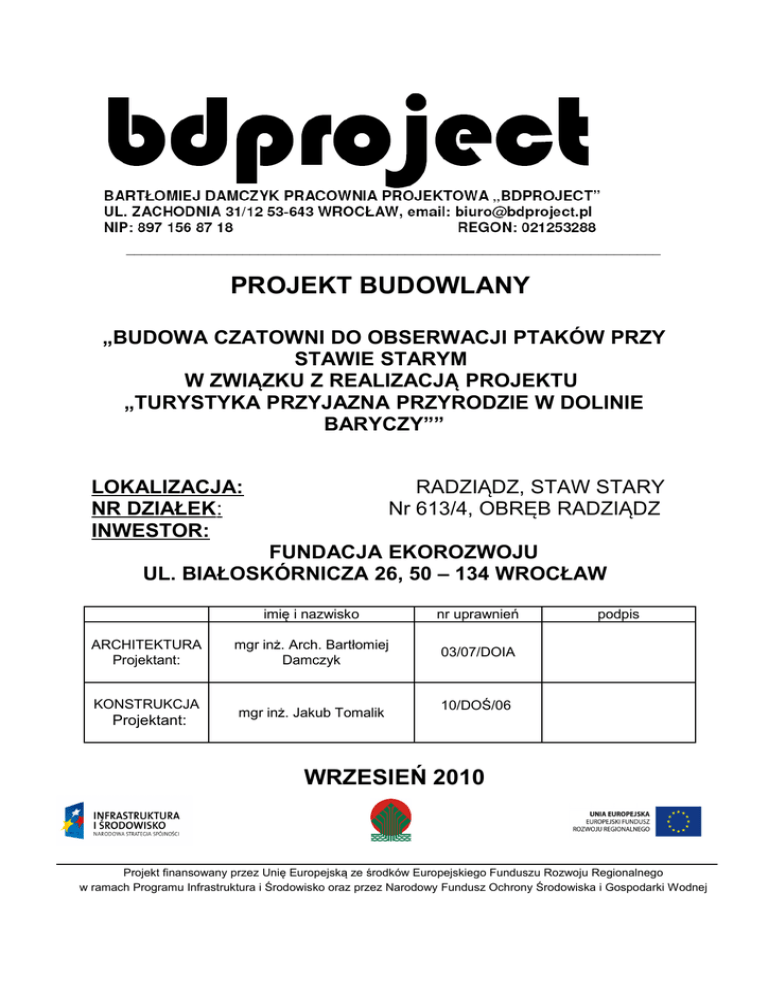

PROJEKT BUDOWLANY
„BUDOWA CZATOWNI DO OBSERWACJI PTAKÓW PRZY
STAWIE STARYM
W ZWIĄZKU Z REALIZACJĄ PROJEKTU
„TURYSTYKA PRZYJAZNA PRZYRODZIE W DOLINIE
BARYCZY””
LOKALIZACJA:
NR DZIAŁEK:
INWESTOR:
RADZIĄDZ, STAW STARY
Nr 613/4, OBRĘB RADZIĄDZ
FUNDACJA EKOROZWOJU
UL. BIAŁOSKÓRNICZA 26, 50 – 134 WROCŁAW
ARCHITEKTURA
Projektant:
KONSTRUKCJA
Projektant:
imię i nazwisko
nr uprawnień
mgr inż. Arch. Bartłomiej
Damczyk
03/07/DOIA
mgr inż. Jakub Tomalik
podpis
10/DOŚ/06
WRZESIEŃ 2010
Projekt finansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Programu Infrastruktura i Środowisko oraz przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej
Spis treści:
1 . Załączniki – dokumenty formalno - prawne
1.1. Oświadczenia projektantów o wykonaniu projektu zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej .
1.2. Uprawnienia zawodowe oraz przynależności do izb zawodowych.
1.3. Kopie decyzji, warunków technicznych i uzgodnień
1.3.1 Kopia Decyzji o Warunkach zabudowy
1.3.2 Zaświadczenie organu odpowiedzialnego za monitoring obszarów NATURA
2000
1.3.3 Opinia naukowego opiekuna rezerwatu Stawy Milickie Józefa Witkowskiego
2. Opis techniczny- projekt zagospodarowania terenu
Podstawa opracowania
2.2 Przedmiot inwestycji oraz kolejność realizacji
2.3 Istniejący stan zagospodarowania działek
2.4 Opis projektowanego zagospodarowania terenu
2.5 Opis projektowanych sieci uzbrojenia terenu.
2.6 Bilans terenu
2.7 Informacja i dane dotyczące przewidywanych zagrożeń dla
środowiska oraz higieny i zdrowia użytkowników
2.8 Informacja o zgodności inwestycji z planem miejscowym
2.9 Ochrona terenu inwestycji
2.10
Wpływ eksploatacji górniczej
2.11
Oddziaływanie na środowisko
2.12
Warunki bhp, wykonastwo robót
2.1
3. Opis techniczny- projekt architektoniczno - budowlany
3.1 Przeznaczenie i program użytkowy obiektu.
3.2 Forma architektoniczna obiektu. funkcja obiektu budowlanego
3.3 Konstrukcja
3.3.1 Normy
3.3.2 Użyte materiały konstrukcyjne i izolacyjne
3.3.3 Przyjęte obciążenia zmienne od wiatru
3.3.4 Przyjęte obciążenia zmienne od śniegu
3.3.5 Warunki gruntowo – wodne
3.3.6 Posadowienie
3.3.7 Konstrukcja drewniana
3.4 Dostępność obiektu dla osób niepełnosprawnych
3.5 Główne elementy budowlane
3.6 Instalacje:
3.7 Wpływ obiektu budowlanego na środowisko, zdrowie ludzi i obiekty sąsiednie:
3.7.1 Bilans wody i ścieków
3.7.2 Emisja zanieczyszczeń gazowych, pyłów etc.
3.7.3 Rodzaj i ilość wytwarzanych odpadów
3.7.4 Emisja hałasu oraz wibracji
3.7.5 Wpływ obiektu budowlanego na istniejący drzewostan, glebę, wody
3.8 Warunki ochrony przeciwpożarowej
3.9 Informacja BIOZ
3.10 Informacja dotycząca odstąpienia od zatwierdzonego projektu budowlanego.
4. Rysunki:
1. Plan zagospodarowania terenu
skala 1:500
2. Rzut fundamentów
skala 1:50
3. Rzut przyziemia
skala 1:50
4. Rzut piętra
skala 1:50
5. Rzut więźby dachowej
skala 1:50
6. Rzut dachu
skala 1:50
7. Rzut konstrukcji stropów, schodów i pochylni
skala 1:50
8. Przekrój 1-1
skala 1:50
9. Przekrój 2-2, detal pochwytu balustrady
skala 1:20, 1:50
10. Elewacja frontowa
skala 1:50
11. Elewacja tylna
skala 1:50
12. Elewacja w osi C
skala 1:50
13. Elewacja boczna 1
skala 1:50
14. Elewacja boczna 2
skala 1:50
15. Zestawienie elementów drewnianych
16. Detale fundamentów żelbetowych
skala 1:10, 1:20
17. Detale fundamentów żelbetowych – zestawienie stali
2. Opis techniczny – projekt zagospodarowania terenu
2.1 Podstawa opracowania:
Podstawą opracowania są:
•
Zlecenie inwestora
•
Obowiązujący warunki zabudowy dla terenu inwestycji
•
Charakterystyka całego przedsięwzięcia
•
Podkład sytuacyjno-wysokościowy w skali 1:500 do celów projektowych;
•
Opinia geotechniczna
•
Wizja lokalna
•
Obowiązujące normy i przepisy
•
Uzgodnienia z Inwestorem
•
Uzgodnienia z zarządcą gruntu
•
Uzgodnienia z opiekunami naukowymi rezerwatu przyrody;
2.2 Przedmiot inwestycji oraz kolejność realizacji :
Przedmiotem inwestycji jest budowa czatowni do obserwacji ptaków, zlokalizowanej
przy Stawie Starym ( kompleks Radziądz) na granicy rezerwatu przyrody „Stawy
Milickie” oraz na obszarze Parku Krajobrazowego „Dolina Baryczy”.
Planowane zamierzenie będzie uzupełnieniem infrastruktury turystycznej na obszarze
rezerwatu i będzie służyć do nieinwazyjnego obserwowania przyrody. Wieża
obserwacyjna nad Stawem Starym stanowić będzie dodatkową atrakcję turystyczną i
jest nawiązaniem do istniejącej i projektowanej infrastruktury turystycznej.
Realizacja punktu obserwacyjnego stanowi element projektu „Turystyka przyjaznej
przyrodzie w Parku Krajobrazowym Dolina Baryczy”. Pełnić będzie funkcję elementu
turystyki przyrodniczej, bazującej głównie na obserwacjach ptaków „bird watching”, z
pełną infrastrukturą umożliwiająca nieinwazyjną obserwację przyrody, pakietem usług
przewodnickich (powiązanych z ofertą agroturystyczną) oraz systemem
informacyjnym. Umożliwi ukierunkowanie ruchu turystycznego, skuteczną promocję
walorów przyrodniczych, edukację ekologiczną w sposób nie ingerujący w środowisko
przyrodnicze.
Dojście do czatowni odbywać się będzie wyznaczaną w tym roku ścieżką
dydaktyczno-przyrodniczą biegnącą z parkingu w centrum wsi Niezgoda.
Obiekt dostępny dla turystów indywidualnych oraz grup zorganizowanych (grupy
piesze i rowerowe korzystające ze ścieżki dydaktycznej).
Zarówno lokalizacja jak i konstrukcja platformy do obserwacji ptaków została
skonsultowana z prof. J. Witkowskim, opiekunem naukowym rezerwatu przyrody
„Stawy Milickie” (w załączeniu pozytywna opinia), uzgodniona z zarządcą gruntu
(PZB „Stawy Milickie”). Należy także podkreślić, iż lokalizacja czatowni przy Stawie
Starym została pozytywnie zaopiniowana przez Regionalną Dyrekcję Ochrony
Środowiska we Wrocławiu (opinia w załączeniu) oraz dyrekcję Dolnośląskiego Zespołu
Parków Krajobrazowych.
Nie przewiduje się etapowania Inwestycji.
2.3 Istniejący stan zagospodarowania działek
Teren inwestycji jest niezabudowany i nieogrodzony. Obejmuje tereny łąk wraz z
roślinnością wodną nad stawem w postaci trzcin, krzaków, zarośli i innej podobnej
roślinności niskiej.
Niedaleko znajduje się droga gruntowa polna, połączona w sporej odległości od
lokalizacji czatowni z drogą asfaltową , biegnącą z miejscowości Niezgoda w stronę
Wilkowa.
Ponadto w pobliżu wybranej lokalizacji istnieje używany czasowo zjazd gospodarczy
do stawu, użytkowany przez zarządcę terenu PZB „Stawy Milickie”.
Teren jest płaski z lekkim spadkiem w kierunku stawu.
2.4
Opis projektowanego zagospodarowania terenu
- Lokalizacja obiektu:
Proponuje się lokalizację czatowni w pobliżu stawu ( granicy zwierciadła wody) , na
terenie porośniętym przez roślinność nabrzeżną stawu. W tym celu niektóre krzaki,
zarośla i trzcinowiska należy usunąć.
Lokalizacja i forma czatowni obserwacyjnej poprzedzona została szczegółową
analizą uwarunkowań przyrodniczych (w tym technicznej możliwości posadowienia
tego typu obiektu) i aspektów formalno-prawnych.
Miejsce to zostało wyznaczone jako optymalne przez „opiekuna” rezerwatu Stawy
Milickie prof. UWr. Józefa Witkowskiego, ornitologa, który prowadzi od wielu lat
projekty badawcze i monitoring ornitofauny stawów, oraz - w ramach projektu
„Turystyka przyjazna przyrodzie w Dolinie Baryczy” - pozytywnie zaopiniowane przez
Wojewódzkiego Konserwatora Przyrody. Istniejące dane dotyczące przestrzennego
rozmieszczenia stanowisk lęgowych gatunków ptaków wskazują, iż jest to „najmniej
konfliktowe” a zarazem najbardziej optymalne miejsce dla lokalizacji obiektu.
Konstrukcja czatowni jest drewniana. Dostęp do poziomu przyziemia zaprojektowano
poprzez pochylnię. Wyższe piętro dostępne jest poprzez schody zewnętrzne
dwubiegowe.
- Ukształtowanie terenu:
Ukształtowanie terenu pozostaje bez zmian. Pochylnię należy dostosować do terenu
istniejącego.
- Nawierzchnie utwardzone:
Nie planuje się utwardzania nawierzchni. Należy zachować istniejącą naturalną
nawierzchnię terenu.
Wody opadowe odprowadzane bezpośrednio na teren inwestycji
-Ogrodzenie:
Dla projektowanej inwestycji ogrodzenie nie będzie projektowane.
- Zieleń:
Należy przyciąć roślinność między czatownią a stawem w celu otwarcia widokowego
umożliwiającego obserwację z poziomu czatowni ptaków na stawie i w jego
okolicach.
Pochylnia umiejscowiona jest prostopadle do stawu i drogi gruntowej w celu
zasłonięcia poruszających się nią ludzi, aby nie płoszyć ptaków na stawie.
Część spocznika schodów zewnętrznych jest widoczna od frontu wieży od strony
stawu.
W związku z tym należy część terenu przed spocznikiem oraz po obu stronach
schodów oraz pochylni obsadzić zielenią maskująca, używając do tego roślinności
rodzimej, np. wierzby. Powinna ona sięgać takiego poziomu, żeby zasłonić ludzi
poruszających się po schodach i pochylni. Ma to na celu uniknięcie płoszenia
ptaków.
Ponadto w miejscach gdzie jest to możliwe należy zachować zbiorowiska trzciny i
zarośli wierzbowych, które przesłonią dojście do obiektu oraz utrzymają naturalny
charakter miejsca
- Odpady:
Zgodnie z decyzją o warunkach zabudowy odpady należy zbierać do odpowiednich
pojemników i okresowo wywozić zgodnie z „Regulaminem utrzymania czystości i
porządku na terenie gminy Żmigród”. Za utrzymanie czystości, zgodnie z umową
zawartą pomiędzy Fundacją EkoRozwoju, Gminą Żmigród i PZB „Stawy Milickie” i
dotyczącą realizacji budowy tego obiektu, odpowiedzialna jest Gmina Żmigród.
2.5 Opis projektowanych sieci uzbrojenia terenu.
Nie dotyczy. Wody opadowe z dachu odprowadzane bezpośrednio na teren
2.6
Bilans terenu
Powierzchnia zabudowy obiektów nowoprojektowanych:
- czatownia: 15,60 m2
- schody zewnętrzne i pochylnia: 27,35 m3
SUMA: 42,92 m2
Powierzchnia nowoprojektowanej zielni maskującej : ok. 35 m2
2.7 Informacja i dane dotyczące przewidywanych zagrożeń dla środowiska
oraz higieny i zdrowia użytkowników
Przedmiotowa Inwestycja znajduje się w granicach obszaru specjalnej ochrony
ptaków Natura 2000 pod nazwą Dolina Baryczy (kod obszaru PLB20001)
utworzonego rozporządzeniem Ministra Środowiska z dnia 21 lipca 2004r. w sprawie
obszarów specjalnej ochrony ptaków Natura 2000 (Dz. U. Nr 229 poz. 2313).
Jednocześnie znajduje się w pobliżu rezerwatu Stawy Milickie – Kompleks Radziądz
oraz na obszarze Parku Krajobrazowego „Dolina Baryczy”.
Prowadzenie działalności edukacyjnej, informacyjnej i promocyjnej w dziedzinie
ochrony przyrody realizuje cel ochrony przyrody. Lokalizacja planowanego
przedsięwzięcia została natomiast pomyślana jako nie ingerująca w stosunki lęgowe
chronionego ptactwa.
Inwestycja nie zalicza się do mogących wpłynąć negatywnie na środowisko
naturalne, uciążliwych dla środowiska lub mogących pogorszyć jego stan, w
rozumieniu przepisów o ochronie środowiska. Planowany obiekt budowlany nie
generuje zanieczyszczenia powietrza, wody ani gleby oraz nie może stwarzać
uciążliwości powodowanych przez hałas, wibracje lub zakłócenia elektryczne.
Projektowana budowa nie należy do przedsięwzięć wymagających przeprowadzenia
postępowania w sprawie oceny oddziaływania na środowisko oraz wydania decyzji o
środowiskowych uwarunkowaniach realizacji inwestycji, w rozumieniu Ustawy z dnia
27 kwietnia 2001r. Prawo ochrony środowiska (Dz. U. z dnia 20 czerwca 2001r.).
2.8
Informacja o zgodności inwestycji z planem miejscowym
W związku z tym, że obszar inwestycji nie jest objęty Miejscowym Planem
Zagospodarowania Przestrzennego uzyskano Decyzję o Warunkach Zabudowy dla
w/w przedsięwzięcia.
W Decyzji określono graniczne parametry dla obiektu:
- wysokość kalenicy do 9 metrów – projektowana czatownia ma wysokość ok. 8
metrów od poziomu terenu
- wysokość elewacji frontowej lub gzymsu do 6 metrów - projektowana wysokość
elewacji czatowni wynosi ok. 5,65 metrów od poziomu terenu
- szerokość elewacji frontowej do 10 metrów – szerokość nowoprojektowanego
obiektu wynosi 5,06 m ( czatownia) oraz 6,61 m ( schody zewnętrzne)
- kąt nachylenia dachu 35-45 stopni – zaprojektowano kąt nachylenia dachu 35
stopni
- dach dwu- lub wielospadowy – zaprojektowano dach 4-ro spadowy
Inwestycja, będąca przedmiotem niniejszego opracowania spełnia wszystkie warunki
określone w Decyzji o Warunkach Zabudowy.
2.9 Ochrona terenu inwestycji
Budowla nie znajduje się w strefie ochrony konserwatorskiej.
W przypadku natrafienia w trakcie prowadzonych prac ziemnych na przedmiot
posiadający cechy zabytku, przedmiot ten należy zabezpieczyć i zgłosić znalezisko
do Dolnośląskiego Wojewódzkiego Konserwatora Zabytków we Wrocławiu.
2.10
Wpływ eksploatacji górniczej
Brak wpływów eksploatacji górniczej.
2.11
Oddziaływanie na środowisko
Inwestycja nie zalicza się do mogących wpłynąć negatywnie na środowisko
naturalne, uciążliwych dla środowiska lub mogących pogorszyć jego stan, w
rozumieniu przepisów o ochronie środowiska.
2.12
Warunki bhp, wykonastwo robót
Kierownik budowy zobowiązany jest wykonać Plan BIOZ.
Warunki BHP zgodnie z Rozporządzeniem Ministra Budownictwa i Przemysłu
Materiałów Budowlanych z dnia 02-03-1982 r. Wykonawcy robót na budowie muszą
posiadać wymagane przeszkolenia, muszą znać i przestrzegać przepisy BHP
obowiązujące podczas prac budowlano - montażowych.
3. Opis techniczny- projekt architektoniczno - budowlany
3.1 Przeznaczenie i program użytkowy obiektu.
Przedmiotem inwestycji jest budowa czatowni do obserwacji ptaków zlokalizowana
na brzegu Stawu Starego, na skraju Rezerwatu Ornitologicznego „Stawy Milickie”.
Celem budowy obiektu jest umożliwienie odwiedzającym Dolinę Baryczy obserwację ptaków w
ich naturalnym środowisku. Ustawienie czatowni obserwacyjnej z jednej strony
zaspokaja potrzeby miłośników obserwacji przyrody, z drugiej zaś – dzięki kanalizacji
ruchu turystycznego – usuwa problem niekontrolowanego ruchu turystycznego oraz
niepokojenia ptaków w miejscach szczególnie wrażliwych.
Dane powierzchniowe:
Powierzchnia użytkowa:
- powierzchnia przyziemia czatowni:
13,44 m2
- powierzchnia piętra czatowni:
13,44 m2
- powierzchnia pochylni i podestu przyziemia: 9,93 m2
- powierzchnia schodów i podestu piętra:
14,66m2
Suma ( powierzchnia użytkowa):
51,47 m2
Kubatura czatowni:
ok. 108 m3
3.2 Forma architektoniczna obiektu. Funkcja obiektu budowlanego
Zaprojektowano czatownie drewnianą, dwukondygnacyjną. Obiekt składa się z
dwóch poziomów. Poziom przyziemia dostępny za pomocą pochylni drewnianej.
Poziom piętra dostępny za pomocą drewnianych schodów zewnętrznych.
Konstrukcja główna czatowni składa się ze słupów i belek nośnych głównych
20x20cm. Słupy zamocowane za pomocą specjalnych elementów stalowych do
fundamentów żelbetowych ( pięta żelbetowa oraz krąg betonowy wg opisu i
rysunków konstrukcyjnych).
Podłoga składa się z desek grubości 3 cm mocowanych do belek oraz legarów
podłogowych.
Przegrody zewnętrzne zaprojektowano jako pełne z desek elewacyjnych łączonych
na pióro-wpust i mocowanych od zewnątrz do słupów głównych oraz słupków
pośrednich. Sposób układu desek elewacyjnych – poziomo.
Otwory w ścianach kształtowane są za pomocą desek elewacyjnych oraz słupków
pośrednich stężających konstrukcję oraz ułatwiających montaż elewacji.
Otwory na różnych poziomach umożliwiają wygodną obserwację przyrody osobą o
różnym wzroście oraz dzieciom.
Dodatkowo przy niektórych otworach obserwacyjnych zaprojektowano półki
drewniane ułatwiające obserwację ( podpory dla rąk itp.).
Na obu piętrach przewidziano także miejsce pod ławkę drewnianą do ewentualnego
odpoczynku. Jest to dodatkowa opcja, która może być zamontowana na życzenie
Inwestora.
Dach zaprojektowano jako 4 spadowy pokryty deskami. Od spodu krokwie także
obite są deskami.
Schody zewnętrzne oraz pochylnia zaprojektowane także jako drewniane. Główną
konstrukcję stanowią tutaj słupki i belki 12x12cm. Podesty oraz płaszczyzna pochylni
podobnie jak podłogi czatowni wykonane z desek gr. 3cm układanych na belkach
nośnych oraz legarach podłogowych.
Stopnice stopni z desek grubości 5 cm oparte na policzkach drewnianych 5 x 20 cm.
Balustrady zewnętrzne schodów i pochylni wykonane z elementów drewnianych wg
rysunków architektonicznych. Pochwyty powinny być wyprofilowane wg detalu, żeby
ułatwić trzymanie się poręczy.
Słupki nośne mocowane do fundamentów żelbetowych za pomocą łączników
stalowych wg rysunków konstrukcyjnych.
Elementy drewniane powinny być zabezpieczone specjalnymi środkami ochronnymi.
Zachować naturalny kolor drewna.
Funkcja obiektu budowlanego:
Czatownia będzie pełnić typową funkcję turystyczną. Położona będzie na
istniejących i nowoprojektowany szlakach turystycznych oraz ścieżkach
przyrodniczych.
Wykonana z elementów drewnianych harmonijnie wpisuje się w okolicę i krajobraz
rejonu Stawów Milickich.
3.3 Konstrukcja
PODSTAWA OPRACOWANIA
•
wizja lokalna
•
badania geotechniczne z sierpnia 2010 r.
•
Polskie Normy przytoczone w kolejnym punkcie.
NORMY
Do sporządzenia niniejszego opracowania konstrukcyjnego wykorzystano
obowiązujące normy oraz przepisy budowlane, a w szczególności:
•
PN-82/B-02000 Obciążenia budowli. Zasady ustalania wartości,
•
PN-82/B-02001 Obciążenia budowli. Obciążenia stałe,
•
PN-80/B-02010 , Az1:2006 - Obciążenia w obliczeniach statycznych.
Obciążenia śniegiem.
•
PN-77/B-02011 Obciążenia w obliczeniach statycznych.
Obciążenia wiatrem.
•
PN-EN 1991-1-4:2008 Eurokod 1. Oddziaływania na konstrukcje.
Część 1-4: Oddziaływania ogólne. Oddziaływanie wiatru.
(Eurocode 1: Actions on structures. Part 1-4: General actions. Wind actions)
•
PN-76/B-03001 Konstrukcje i podłoża budowli. Ogólne zasady obliczeń.
•
PN-81/B-03020 Posadowienie bezpośrednie budowli. Obliczenia statyczne i
projektowanie.
•
PN-B-03264 (2002) Konstrukcje betonowe, żelbetowe i sprężone.
Obliczenia statyczne i projektowanie. Ap1:2004
•
PN-90/B-03200 Konstrukcje stalowe. Obliczenia statyczne i projektowanie
oraz Zmiana 3
UŻYTE MATERIAŁY KONSTRUKCYJNE I IZOLACYJNE
Materiały konstrukcyjne przyjęte w projekcie budowlanym:
•
•
•
•
•
•
beton konstrukcyjny C20/25 (B25)
stal zbrojeniowa AIIIN (B500SP)
stal kształtowa S235
drewno konstrukcyjne C27
izolacja żelbetu: CERESIT CP 41,
izolacja pozioma w miejscu oparcia konstrukcji drewnianej z folii PE
PRZYJĘTE OBCIĄŻENIA ZMIENNE OD WIATRU
dla ścian:
ce=2,45; qb=0,3 kPa; cpe=+0,8 (parcie); cpe=-0,7 (ssanie)
we=qb*cpe*ce = 2,45*0,3*0,8 = 0,59 kPa (parcie)
we=qb*cpe*ce = 2,45*0,3*(-0,7) = -0,51 kPa (ssanie)
dla dachu:
ce=2,45; qb=0,3 kPa; cpe=+0,6 (parcie); cpe=-0,8 (ssanie)
we=qb*cpe*ce = 2,45*0,3*0,6 = 0,44 kPa (parcie)
we=qb*cpe*ce = 2,45*0,3*(-0,8) = -0,59 kPa (ssanie)
PRZYJĘTE OBCIĄŻENIA ZMIENNE OD ŚNIEGU
Qk=0.7 kN/m2; C=0.8
Sk=0,7*0,8 = 0,56 kN/m2
Warunki gruntowo-wodne
Podłoże gruntowe przebadano do głębokości 4,00 m. Powierzchniową
warstwę tworzy warstwa humusu o miąższości ok. 60cm. Poniżej występują
piaski średnie i żwiry o o stopniu zagęszczenia ID = 0,60, które spełniają już
warunki do bezpośredniego posadowienia.
Ustabilizowane zwierciadło wody nawiercone na głębokości 0,6 m.p.pt.
KONSTRUKCJA OBIEKTU
Posadowienie
Ze względu na to, że poziom posadowienia (0,9 m.p.pt.) znajduje się poniżej
poziomu wody gruntowej, zaplanowano posadowienie głównych słupów wieży
na fundamencie w dolnej części składającego się ze studni z jednego kręgu
betonowego (50cm), a w górnej z pięty żelbetowej 30x30cm. Studnie
wykonywać z kręgów betonowych średnicy 100cm i wysokości 50cm, wypełnić
betonem B-20 i zazbroić wg detalu. W pięcie fundamentu należy zabetonować
marki stalowe do połączenia ze słupem drewnianym.
Słupki schodów należy oprzeć na fundamentach żelbetowych o wymiarach w
poziomie posadowienia 40x40cm. Dokładną geometrię i zbrojenie pokazano
na rysunkach detali. W fundamencie należy zabetonować standardowe
stalowe stopki pod oparcie słupów i zastrzałów drewnianych. Może to być np.
produkt firmy Koelner: "wspornik słupa z prętem D-TC 121".
Konstrukcja drewniana
Wymiary i lokalizację elementów drewnianych z drewna klasy C-27 pokazano
na rysunku architektury. Poszczególne elementy łączyć ze sobą za pomocą
standardowych połączeń ciesielskich, oraz za pomocą stalowych łączników
ciesielskich np. firmy Koelner. Szczególną uwagę należy zwrócić na
połączenie poziomych belek 20x20cm. Połączenie tej belki ze słupem powinno
być w stanie przenieść obliczeniową siłę ścinającą rzędu 3.6 kN. Dlatego
należy te połączenia wzmocnić od dołu stalowym złączem kątowym, będącym
w stanie przenieść takie obciążenie. Może to być np. złącze kątowe Koelner DZK-70 o nośności 4,6 kN lub innej firmy o podobnych parametrach.
UWAGI KOŃCOWE.
- Wszelkie niejasności dotyczące niniejszego projektu oraz ewentualne zmiany
zastosowanych rozwiązań należy bezwzględnie, na bieżąco, w ramach nadzoru
autorskiego konsultować i uzgadniać z jednostką projektową i upoważnionymi
przez nią projektantami.
-Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać solidnie,
zgodnie z niniejszym projektem, normami i normatywami PN, sztuką i wiedzą
budowlaną, pod właściwym kierownictwem osoby uprawnionej oraz z
zachowaniem przepisów BHP.
Opracował:
mgr inż. Jakub Tomalik
3.4 Dostępność obiektu dla osób niepełnosprawnych
Poziom przyziemia jest dostępny dla osób niepełnosprawnych poprzez pochylnię
oraz balustradę z pochwytami przystosowanymi dla tych osób.
3.5 Główne elementy budowlane
Konstrukcja obiektu składająca się z elementów:
- słupy nośne główne 20x20cm
- belki nośne główne 20x20 cm
- słupki pośrednie 12x12 cm
- słupy i belki nośne schodów i pochylni 12x12 cm
- policzki schodów 5x20 cm
- stopnice z desek gr 5 cm
- stężenia krzyżowe schodów zewnętrznych 4x10 cm
- balustrady schodów wg rys architektonicznych, wypełnienie z desek szerokości 10
cm i grubości 3 cm
- pochwyty balustrad wg rysunków architektonicznych 12x12 cm oraz 6x10 cm
- podłogi z desek gr 3 cm
- legary podłóg z desek 5x14 cm
- murłaty więźby dachowej 12x12 cm
- krokwie 5x14 cm
- łaty i kontrłaty wg rysunków architektury
- pod deskami dachu folia wstępnego krycia
- deski elewacyjne łączone na pióro-wpust gr 2,8 cm
- deski pokrycia dachu oraz podbitki oraz deskowania pod krokwiami gr 2 cm
- łączniki stalowe i złącza ciesielskie systemowe typowe ( z wyjątkiem elementów na
rys. konstrukcyjnych)
- miejsca styku elementów drewnianych z fundamentami oraz z terenem
zabezpieczyć przeciwwilgociowo poprzez zastosowanie poziomo i pionowo izolacji z
folii PE lub 2xpapy
- wszystkie elementy drewniane należy poddać impregnacji specjalistycznymi
środkami zabezpieczającymi przed wnikaniem wilgoci oraz zabezpieczającymi
elementy pożarowo do stopnia niepalności oraz nierozprzestrzenia ognia NRO
3.6 Instalacje
W obiekcie nie projektuje się żadnych instalacji.
3.7 Wpływ obiektu budowlanego na środowisko, zdrowie ludzi i obiekty
sąsiednie:
3.7.1 Bilans wody i ścieków
Nie dotyczy
3.7.2 Emisja zanieczyszczeń gazowych, pyłów etc.
Nie dotyczy
3.7.3 Rodzaj i ilość wytwarzanych odpadów
Nie dotyczy.
3.7.4 Emisja hałasu oraz wibracji
Nie dotyczy
3.7.5 Wpływ obiektu budowlanego na istniejący drzewostan, glebę, wody
Nie dotyczy
3.8 Warunki ochrony przeciwpożarowej:
Wg warunków technicznym jakim powinny odpowiadać budynki i ich usytuowanie
klasyfikacja odporności pożarowej budynku nie dotyczy budynków wolnostojących o
maksymalnie 2 kondygnacjach i kubaturze do 1500 m3 przeznaczonych do celów
turystyki i sportu.
Projektowana czatownia jest właśnie takim obiektem.
Jeśli chodzi o zagrożenie ludzi można go zakwalifikować jako ZLIII, budynek niski N.
Wszystkie elementy czatowni powinny być zabezpieczone do stopnia niepalności
oraz nierozprzestrzeniania ognia NRO.
Zapewniono długości dróg ewakuacyjnych oraz szerokości tych dróg, zgodnie z
obowiązującymi przepisami.
3.9. Informacja BIOZ
3.9. INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA,
PLANU BIOZ, ORAZ SZCZEGÓŁOWY ZAKRES
RODZAJÓW ROBÓT BUDOWLANYCH ,
STWARZAJĄCYCH ZAGROŻENIA BEZPIECZEŃSTWA
I ZDROWIA LUDZI
I
PROJEKT BUDOWLANY
„BUDOWA CZATOWNI DO OBSERWACJI PTAKÓW PRZY STAWIE STARYM
W ZWIĄZKU Z REALIZACJĄ PROJEKTU
„TURYSTYKA PRZYJAZNA PRZYRODZIE W DOLINIE BARYCZY””
LOKALIZACJA:
NR DZIAŁEK:
INWESTOR:
RADZIĄDZ, STAW STARY
Nr 613/4, OBRĘB RADZIĄDZ
FUNDACJA EKOROZWOJU
UL. BIAŁOSKÓRNICZA 26, 50 – 134 WROCŁAW
ZAWARTOŚĆ OPRACOWANIA:
1. Zakres robót . Etapowanie.
2. Wykaz istniejących obiektów budowlanych podlegających adaptacji i rozbiórce.
3. Elementy zagospodarowania działki, mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi – istniejące i projektowane.
4. Przewidywane zagrożenia w trakcie wykonywania robót; rodzaj zagrożeń, skala, miejsce i
czas ich wystąpienia.
5. Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych – w zależności od występujących zagrożeń.
6. Instruktaż pracowników przed przystąpieniem do robót szczególnie niebezpiecznych.
7. Przechowywanie i przemieszczanie substancji niebezpiecznych.
8. Środki techniczne dla zapobiegania niebezpieczeństwom, komunikacja i ewakuacja.
1. Zakres robót . Harmonogram.
Roboty będą wykonane jednoetapowo.
Przewidywany okres robót – pierwszy kwartał 2011 – orientacyjny koniec robót do końca 2011.
2. Wykaz istniejących obiektów budowlanych podlegających adaptacji i rozbiórce.
Na terenie budowy nie znajdują się obiekty przeznaczone do rozbiórki.
3. Elementy zagospodarowania działki, mogące stwarzać zagrożenie bezpieczeństwa i
zdrowia ludzi.
Na terenie działki nie występują elementy zagospodarowania, mogące stanowić zagrożenie
dla bezpieczeństwa i zdrowia ludzi.
Jedyny zagrożeniem może być praca przy zbiorniku wodnym (staw hodowlany) , jednak jest on
stosunkowo płytki.
4. Przewidywane zagrożenia w trakcie wykonywania robót; rodzaj zagrożeń, skala, miejsce i czas ich wystąpienia.
Na terenie budowy przewidywane jest wykonywanie następujących rodzajów robót, o których
mowa w art.21a ust.2 pkt.1-10 ustawy Prawo Budowlane:
4.1. roboty stwarzające zagrożenie przysypania ziemią lub upadku z wysokości powyżej 5m
( pkt.1 a i b) – wykonywanie wykopów nieumocnionych o głębokości większej niż 1,5 m o ścianach pionowych oraz wykopów o bezpiecznym nachyleniu ścian o głębokości ponad 3 m oraz
roboty, przy których występuje ryzyko upadku z wysokości ponad 5 m:
montaż oraz wykonywanie elementów żelbetowych
4.2. roboty wykonywane przy użyciu dźwigów ( pkt. 1 f):
montaż elementów konstrukcji drewnianej
opuszczenie kręgów betonowych;
4.3. roboty prowadzone w studniach i zamkniętych, niebezpiecznych przestrzeniach
Nie przewiduje się w/w robót.
4.4. roboty budowlane prowadzone przy montażu i demontażu ciężkich elementów
prefabrykowanych, których masa przekracza 1,0 t ( pkt. 10)
Skala zagrożenia nie przekracza standardowych obiektów o konstrukcji prefabrykowanej, o
wys. do 6 m. Nie występują roboty szczególnie skomplikowane, wymagające użycia nieznanych
technologii lub sprzętu.
Precyzyjne umiejscowienie robót w czasie na poszczególnych obiektach jest możliwe po
opracowaniu harmonogramu budowy.
4.5 Podczas budowy mogą wystąpić także:
- roboty prowadzone w temperaturze poniżej -10 stopni Celsjusza
5. Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych – w zależności
od występujących zagrożeń.
5.1. Nieogrodzone istniejącym ogrodzeniem tereny prac należy ogrodzić taśmą sygnalizacyjną.
Wjazdy i wejścia na teren budowy należy zaopatrzyć w tablice : „Teren budowy Osobom
postronnym wstęp wzbroniony”
5.2. Wykopy. Sposób zabezpieczenia wykopów oraz przepisy BHP przy
wykonywaniu wykopów i robót ziemnych – zgodny z rozdziałem nr 10
Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401 )
5.3. Prace na wysokości . Prace u użyciem dźwigów. Montaż elementów wielkowymiarowych.
Przy w/w robotach należy stosować się do przepisów rozdziału 9 Rozporządzenia Ministra
Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401 )
5.4 Prace impregnacyjne i odgrzybieniowe
Przy w/w robotach należy stosować się do przepisów rozdziału 11 Rozporządzenia Ministra
Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401 )
5.5 Roboty zbrojarskie i betoniarskie
Przy w/w robotach należy stosować się do przepisów rozdziału 14 Rozporządzenia Ministra
Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401 )
6. Instruktaż pracowników przed przystąpieniem do robót szczególnie niebezpiecznych.
Wszyscy pracownicy wykonujący prace, określone w pkt. 4 niniejszego opracowania powinni
być przeszkoleni przez pracowników nadzoru lub służby BHP .
Wszyscy pracownicy pracujący przy wykonywaniu prac wymienionych w pkt.4 powinni być
wyposażeni w środki i sprzęt ochrony osobistej. Sprzęt powinien być sprawny i posiadać
niezbędne atesty.
7. Przechowywanie i przemieszczanie substancji niebezpiecznych.
Nie przewiduje się wykonywania na placu budowy tymczasowej stacji paliw ani magazynu
smarów i olejów.
Tankowanie pojazdów mechanicznych i maszyn budowlanych będzie wykonywane w miarę
potrzeb przez wezwanie telefoniczne autocysterny i uzupełnienie paliwa.
Składowanie gazu płynnego – propan – butan dla potrzeb budowy w ilości nie przekraczającej
40 szt, w zamkniętych kontenerach z siatki stalowej, osobno pełne i puste.
Nie przewiduje się składowisk materiałów łatwopalnych ani magazynów farb, lakierów,
rozpuszczalników etc. Materiały tego rodzaju będą zużywane od razu po dostarczeniu na
budowę.
8. Środki techniczne dla zapobiegania niebezpieczeństwom, komunikacja i ewakuacja.
Dla zapobiegania niebezpieczeństwom należy stosować standardowy sprzęt i środki ochrony
osobistej.
Maszyny i urządzenia muszą być sprawne, zawiesia, haki i zblocza muszą być dostosowane do
ciężaru elementów podnoszonych.
W przypadku prowadzenia prac na wysokości należy zabezpieczyć krawędzie płaszczyzn
stropów barierami zabezpieczającymi a otwory technologiczne w stropach zabezpieczyć
barierami lub nakryć nakrywami o odpowiedniej nośności.
Pracownicy pracujący przy robotach montażowych i pokrywczych powinni być wyposażeni w
uprzęże z linkami bezpieczeństwa zamocowanymi do konstrukcji w sposób uniemożliwiający
przypadkowe odczepienie.
Wszystkie osoby, również nie będące pracownikami znajdujące się w rejonie prac
prowadzonych na wysokości, z użyciem dźwigów etc. muszą posiadać kaski ochronne.
W pomieszczeniu zaplecza budowy zlokalizować apteczkę podręczną.
Pracownicy nadzoru powinni być wyposażeni w urządzenia łączności bezprzewodowej –
radiotelefony UKF lub telefony komórkowe. Powinni znać numery służb ratowniczych oraz
kierownictwa budowy.
Najbliższą całodobową stacją pogotowia ratunkowego oraz najbliższy zaklad opieki
zdrowotnej dla placu budowy jest:
Zespół Publicznych Zakładów Opieki Zdrowotnej w Miliczu
Adres: Milicz ul Grzybowa 1, 56-300 Milicz
telefon : (071) 384 05 89
Pogotowie Ratunkowe. Szpital SPZOZ
Generała Grota-Roweckiego 6, Rawicz 65 546 10 30
lub alarmowy 999
Najbliższa Jednostka Ratowniczo-Gaśnicza :
Straż pożarna ul. T. Kościuszki 11a, Żmigród
tel. 71 385-30-08
lub alarmowy 998.
W przypadku wystąpienia zagrożenia zdrowia i życia ( pożar, wybuch ) należy ewakuować
pracowników poza strefę zagrożenia i udostępnić dojazd od strony istniejącej drogi
gospodarczej
Sporządził :
mgr inż. arch. Bartłomiej Damczyk
3.10 Informacja dotycząca odstąpienia od zatwierdzonego projektu
budowlanego.
Zgodnie z art. 36a Ustawy z dn.07-07-1994r Prawo budowlane (tekst jednolity Dz. U. Nr 207
poz. 2016 z 2003r z późniejszymi zmianami) dopuszcza się dokonanie nieistotnych zmian w
stosunku do opracowanej dokumentacji po wcześniejszym uzgodnieniu z projektantem.
Jako zmiany nieistotne rozumie się zmiany dotyczące:
- zmiany szerokości desek , deskowania ścian szczytowych i elewacji oraz do wykończenia
okapu
- zmiany szerokości desek poszycia podłogi
- zmiany wielkości niektórych elementów drewnianych, o ile nie dotyczą one konstrukcji
nośnej obiektu
Opracował
Arch. Bartłomiej Damczyk
