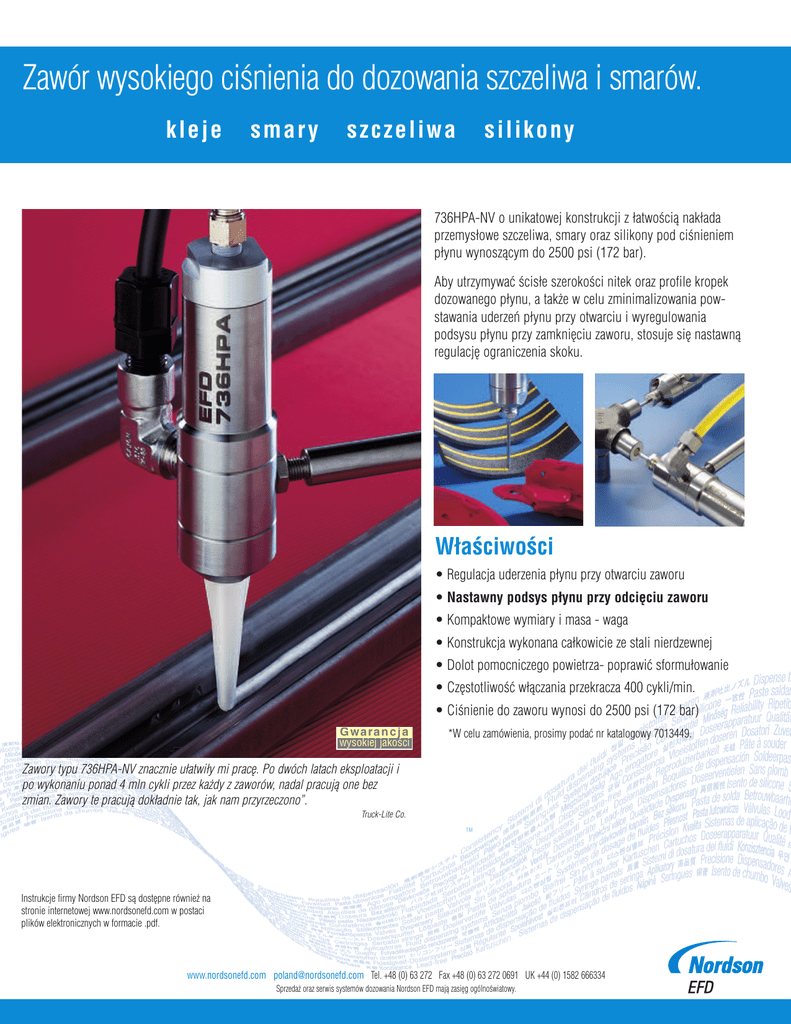

Zawór wysokiego ciśnienia do dozowania szczeliwa i

Zawór wysokiego ciśnienia do dozowania szczeliwa i smarów.
kle je
sma r y
szcze liwa
siliko n y
736HPA-NV o unikatowej konstrukcji z łatwością nakłada
przemysłowe szczeliwa, smary oraz silikony pod ciśnieniem
płynu wynoszącym do 2500 psi (172 bar).
Aby utrzymywać ścisłe szerokości nitek oraz profile kropek
dozowanego płynu, a także w celu zminimalizowania powstawania uderzeń płynu przy otwarciu i wyregulowania
podsysu płynu przy zamknięciu zaworu, stosuje się nastawną
regulację ograniczenia skoku.
Właściwości
• Regulacja uderzenia płynu przy otwarciu zaworu
• Nastawny podsys płynu przy odcięciu zaworu
• Kompaktowe wymiary i masa - waga
• Konstrukcja wykonana całkowicie ze stali nierdzewnej
• Dolot pomocniczego powietrza- poprawić sformułowanie
• Częstotliwość włączania przekracza 400 cykli/min.
• Ciśnienie do zaworu wynosi do 2500 psi (172 bar)
G wa ra n c j a
wysokiej jakości
*W celu zamówienia, prosimy podać nr katalogowy 7013449.
Zawory typu 736HPA-NV znacznie ułatwiły mi pracę. Po dwóch latach eksploatacji i
po wykonaniu ponad 4 mln cykli przez każdy z zaworów, nadal pracują one bez
zmian. Zawory te pracują dokładnie tak, jak nam przyrzeczono”.
Truck-Lite Co.
™
Instrukcje firmy Nordson EFD są dostępne również na
stronie internetowej www.nordsonefd.com w postaci
plików elektronicznych w formacie .pdf.
www.nordsonefd.com [email protected] Tel. +48 (0) 63 272 Fax +48 (0) 63 272 0691 UK +44 (0) 1582 666334
Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Systemy zaworów
wysokiego ciśnienia
Kompletny system obejmuje zawór dozujący 736HPA-NV, sterownik ValveMate™ 8000 oraz
końcówkę dozującą. Specjalistyczna pomoc techniczna na poziomie eksperckim oraz bardzo wysokie
standardy jakościowe gwarantują produktywną i bezproblemową pracę. Firma Nordson EFD oferuje
pełną paletę niezawodnych systemów dozujących, które spełnią Państwa specyficzne wymagania w
zakresie aplikacji płynów.
Sterownik ValveMate 8000
Czas otwarcia zaworu stanowi podstawowy parametr służący do regulacji
wielkości dozowanych porcji. Sterownik ValveMate umożliwia przyciskowe
sterowanie czasem otwarcia zaworu dokładnie w tym miejscu, w którym powinno się to odbywać – na zaworze. Sterownik ten:
• Umożliwia sterowanie wielozaworowe - do czterech (4) zaworów
• Współpracuje z Programowalnym Sterownikiem Logicznym (PLC)
• Umożliwia łatwą regulację wielkości dozowanej cieczy
• Umożliwia zwiększenie wydajności produkcji
• Zwiększa wygodę pracy użytkownika końcowego
• Umożliwia maksymalizację wydajności maszyn
Automatyzacja: Zrobotyzowane systemy dozowania
obsługujące osie XYZ oraz XYZR
EFD 736HPA
Przewody elektryczne
Stałociśnieniowe przewody
sprężonego powietrza
Przewody płynowe
Przewody sprężonego
powietrza podłączone do
siłowników pneumatycznych
EFD 736HPA
System pompowy Rhino (należy
zamawiać oddzielnie) Zalecenia
dotyczące stosowania pomp Rhino
można uzyskać w firmie EFD.
Firma Nordson EFD oferuje szeroki wybór systemów zrobotyzowanych obsługujących osie XYZ oraz XYZR. Systemy te są w pełni kompatybilne z systemami
sterowników ValveMate. Za pomocą robotów produkcji firmy EFD można z łatwością przeprowadzać wykonywanie ściśle odmierzonych, dokładnych, powtarzalnych i skomplikowanych operacji dozujących na obszarach roboczych o
wielkości od 200 × 200 × 50 mm do 510 × 510 × 100 mm. W odniesieniu do
większych i cięższych produktów lub do zastosowań dozujących wykonywanych
w ramach linii technologicznych dostępne są zrobotyzowane systemy Scara.
Zbiorniczki na płyny
Króciec dolotowy powietrza
włączającego 1/8" NPT
Zawory dozujące 736HPA-NV
Zrównoważone suwakowe zawory wysokociśnieniowe jak wyżej, poprwić serii 736HPA-NV są przeznaczone do
pracy przy ciśnieniu płynu wynoszącym do 2500 psi (172
bar), co gwarantuje zachowanie ścisłych wielkości porcji
dozowanych płynów.
Precyzyjne wykonawstwo, zastosowanie pokrytego
powłoką twardego chromu suwaka ze stali nierdzewnej i
uszczelki wykonane z zawansowanego technicznie elastomeru poliestrowego umożliwiają wykonanie wielu milinów cykli bez powstania oznak zużycia lub wycieków.
Ilość dozowanego płynu jest określana poprzez czas
otwarcia zaworu, ciśnienie płynu, wielkość końcówki
Korpus
dozującej oraz lepkość płynu.
płynowy
Wielkość: 134,4 mm × średnica 34,9 mm (5,29" × 1,38")
Wymagane ciśnienie sprężonego powietrza
zasilające siłowniki pneumatyczne: 70 psi (4,8 bar)
Sprężyna tłoczka
Otwór dolotowy powietrza mechanizmu
podwójnego działania
10-32 UNF
Korpus siłownika
pneumatycznego
Suwak
Uszczelka górna
Uszczelka dolna
Gwint króćca dopływowego cieczy: 1/4" NPT wewnętrzny
Zakrętka korpusu
Zamocowanie: (1) gwint w otworze stożkowym 5/16-24 UNF lub
regulowany bloczek mocujący
Korpus płynowy – ta nazwa zupełnie nie funkcjonuje oraz
pokrywa siłownika pneumatycznego: Stal nierdzewna typu 303
Tłoczek
Korpus zaworu
płynowego
Maksymalne ciśnienie cieczy: 2,500 psi (172 bar)
Korpus siłownika pneumatycznego: Stal nierdzewna typu 303
Stoper ogranicznika
skoku
Otwór dopływowy
cieczy, gwint 1/4" NPT
Masa (bez armatury): 544 g (19,2 uncji)
Częstotliwość dozowania: Przekracza 400 cykli/min.
Pokrywa siłownika
pneumatycznego
Śruba
imbusowa
Otwór wypływowy
płynu
Jednorazowa
końcówka dozująca
Tłoczek: Aluminium z twardą powłoką galwaniczną
Uszczelki suwaka: Elastomer poliestrowy
Wszystkie elementy wykonane ze stali nierdzewnej są pasywowane.
Końcówki dozujące
Dobór końcówki ma znaczenie krytyczne w celu zapewnienia optymalnej
charakterystyki pracy zaworu. Zawory z serii 736HPA-NV są pakowane razem z
dwiema (2) szt. dysz polietylenowych o długości 63,5 mm × 3.2 mm (2.5" ×
1/8"). Dostępne są również dysze metalowe o różnych wymiarach.
W celu uzyskania wsparcia w USA zadzwoń 800-556-3484 W celu
uzyskania wsparcia w Polsce, sprawdź kontakt na www.nordsonefd.com
AMB Technic
ul. Blizna 31, 62-600 Kolo, Poland
Tel.: +48 (0) 63 272 0970, 2616 267
Fax +48 (0) 63 272 0691, 2616 275
[email protected]
EFD International Inc.
Dunstable, Bedfordshire, UK
0800 585733 or +44 (0) 1582 666334
Ireland 00800 8272 9444
[email protected]
Znak fali jest zarejestrowanym znakiem handlowym Nordson Corporation.
©2010 Nordson Corporation v041910
Suwak: Stal nierdzewna z powłoką chromu twardego
Części zwilżane: Suwak, uszczelki suwaka, korpus płynowy,
korpus pokrywy siłownika pneumatycznego
Zawory typu 736HPA-NV są przeznaczone do pracy w systemach pomp
wysokociśnieniowych.
Przy zamawianiu armatury podłączeniowej u Państwa dostawcy pomp, należy
podać średnicę otworu dopływowego 1/4" NPT.
Firma Nordson EFD oferuje niezawodne pompy wysokociśnieniowe do
stosowania we współpracy z 5 galonowymi wiadrami oraz 55-galonowymi
beczkami. W sprawie szczegółów prosimy kontaktować się z miejscowymi
przedstawicielami firmy EFD.
736HPA-NV
736HPA-NV 75%
rzeczywistej wielkości
