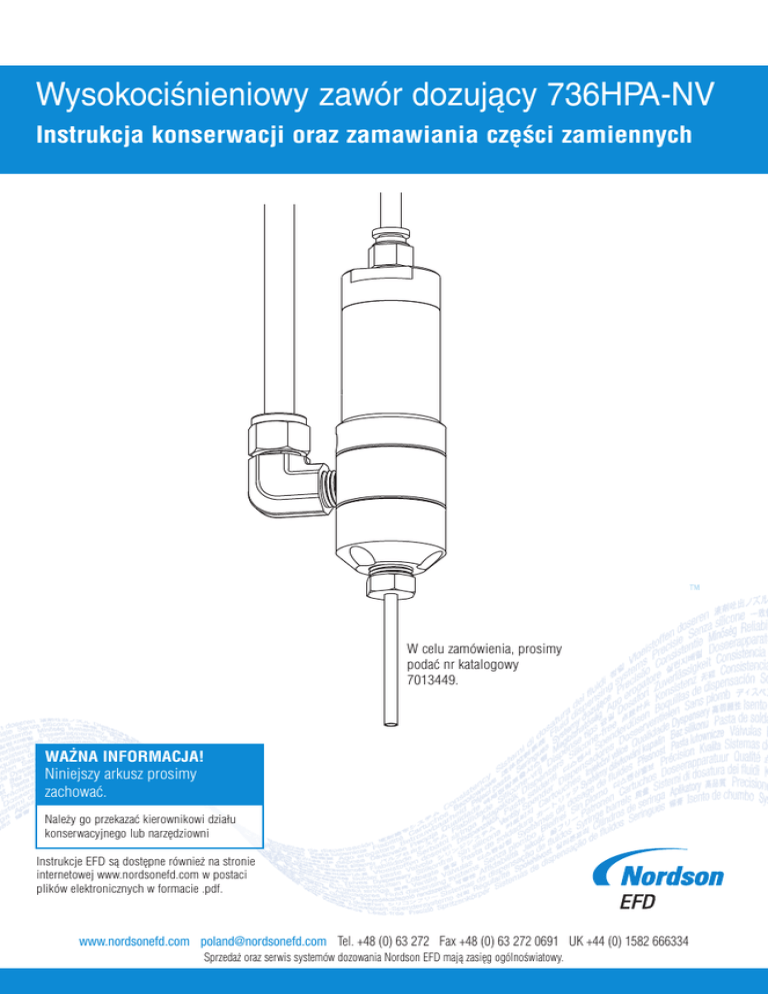

Wysokociśnieniowy zawór dozujący 736HPA-NV
Wysokociśnieniowy zawór dozujący 736HPA-NV
Instrukcja konserwacji oraz zamawiania części zamiennych
W celu zamówienia, prosimy
podać nr katalogowy
7013449.
WAŻNA INFORMACJA!
Niniejszy arkusz prosimy
zachować.
Należy go przekazać kierownikowi działu
konserwacyjnego lub narzędziowni
Instrukcje EFD są dostępne również na stronie
internetowej www.nordsonefd.com w postaci
plików elektronicznych w formacie .pdf.
www.nordsonefd.com [email protected] Tel. +48 (0) 63 272 Fax +48 (0) 63 272 0691 UK +44 (0) 1582 666334
Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Procedury demontażu zaworu
oraz montażu ponownego
W celu wymiany dolnej uszczelki
należy:
9. Posługując się niewielkim wkrętakiem należy podważyć uszczelkę i wyjąć ją z korpusu płynowego.
1. Odkręcić trzy śruby imbusowe kołpaka wylotowego.
10. Oczyścić gniazdo uszczelki i następnie w gniazdo
to wtłoczyć nową uszczelkę. Wprowadzić uszczelkę
w taki sposób, aby oring był skierowany do
wnętrza korpusu płynowego.
2. Zdjąć kołpak wylotowy.
3. Posługując się niewielkim wkrętakiem należy podważyć uszczelkę i wyjąć ją z kołpaka wylotowego.
4. Oczyścić gniazdo uszczelki i następnie w gniazdo
to wtłoczyć nową uszczelkę. Ścięty stożkowo koniec
uszczelki należy wprowadzić jako pierwszy w taki
sposób, aby oring skierowany był w górę.
5. Sprawdzić stan techniczny oringu korpusu
płynowego i w razie potrzeby wymienić go na
nowy.
6. Ponownie zainstalować kołpak wylotowy. Wszystkie
trzy śruby imbusowe należy dokręcić momentem
dokręcającym 30 – 35 cal × funt (in-lb) [3,4 – 4,0
Nm].
W celu wymiany górnej uszczelki
należy:
7. Odkręcić trzy śruby imbusowe kołpaka wylotowego.
8. Zdemontować kołpak wylotowy i korpus zaworu
cieczowego.
Śruby imbusowe
#7023395
1
11. Ponownie zamontować kołpak wylotowy i korpus
płynowy. Wszystkie trzy śruby imbusowe należy
dokręcić momentem dokręcającym 30 – 35 cal ×
funt (in-lb) [3,4 – 4,0 Nm].
W celu dokonania wymiany
uszczelek siłownika pneumatycznego należy:
12. Odkręcić trzy śruby imbusowe kołpaka
wylotowego.
13. Zdemontować kołpak wylotowy i korpus
zaworu cieczowego.
14. Odkręcić pokrywę siłownika pneumatycznego
o skoku regulowanym.
15. Zdemontować zespół tłoczka z suwakiem
oraz sprężynę powrotną tłoczka.
16. Należy wymienić oringi suwaka, tłoczka i korpusu
siłownika pneumatycznego.
Dolna uszczelka
#7014745 (Hytrel®)
#7014746 (Viton®)
Korpus płynowy
#7021158
Siłownik
pneumatyczny
#7013448
5
7
12
Podkładka
sprężysta
#7023626
Kołpak
wylotowy
#7021160
Oring
#7014687
2
8
13
Górna uszczelka
#7014745 (Hytrel®)
#7014746 (Viton®)
www.nordsonefd.com [email protected] Tel. +48 (0) 63 272 Fax +48 (0) 63 272 0691 UK +44 (0) 1582 666334
Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
17. Należy następnie ponownie zainstalować sprężyną
powrotną tłoczka, zespoły tłoczka i suwaka, a na
koniec pokrywę siłownika pneumatycznego o
skoku regulowanym. Pokrywę siłownika pneumatycznego należy dokręcić momentem dokręcającym 8
– 10 stopofuntów [10,8 – 13,6 Nm]
19. Na zakończenie należy zainstalować ponownie
korpus płynowy i wszystkie trzy śruby imbusowe
należy dokręcić momentem dokręcającym 30 – 35
cal × funt [3,4 – 4,0 Nm].
Akcesoria
Dysze metalowe o gwincie 1/4"NPT
Materiał: stal nierdzewna, długość 38,1 mm (1,5").
Średnica zewnętrzna
Nr kat.
7014850
AWG
7
mm
3,81
7014851
8
3,43
(,135)
10
2,69
(,106)
7014842
12
2,16
(,085)
7014844
14
1,60
(,063)
7014846
16
1,20
(,047)
Dysze mogą być docinane lub kształtowane według
potrzeby. Dostarczane są w opakowaniach po dziesięć
(10) szt. dysz.
Nr kat.
7018555
Rozmiar
długość 63,5 mm × otwór 3,2 mm
(2-1/2” × 1/8”)
7018557
długość 63,5 mm × otwór 1,6 mm
(2-1/2” × 1/16”)
7018559
długość 101,6 mm × otwór 1,6 mm
(4” × 1/16”)
7018561
długość 101,6 mm × otwór 0,8 mm
(4” × 1/32”)
Adapter końcówki dozującej
Można na nim umocować wszystkie końcówki
dozujące EFD.
(cale)
(,150)
7014848
Dysze polietylenowe
Dysze plastikowe z gwintem NPT 1/4"
Narzędzia niezbędne do konserwacji:
Nr kat.
7021197
Materiał
Adapter do stosowania z
końcówkami metalowymi
7021186
Adapter do stosowania z
plastikowymi końcówkami
jednorazowymi
(ciąg dalszy na tylnej stronie okładki)
Klucz imbusowy 1/8"
Klucz imbusowy 5/32"
(2) klucze nastawne 8"
Suwak z oringiem nr kat. #7021156
Zawiera oring wykonany z
kauczuku syntetycznego
(buna N) nr kat. #7014743
15
Sprężyna powrotna
tłoczka nr kat.
#7014740
Pokrywa siłownika pneumatycznego o
skoku regulowanym nr kat. #7021127
Zespół zawiera oring nr kat. #7014735
14
17
Tłoczek z oringiem nr kat.
#7021154
Oring z kauczuku syntetycznego
(buna N) nr kat. #7014738 16
Nakrętka zabezpieczająca
wałka nr kat. #7014742
www.nordsonefd.com [email protected] Tel. +48 (0) 63 272 Fax +48 (0) 63 272 0691 UK +44 (0) 1582 666334
Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Wyszukiwanie i rozwiązywanie przyczyn usterek
Brak przepływu cieczy
Spod górnej uszczelki wypływa płyn.
•
•
•
•
•
Jeżeli ciśnienie robocze będzie zbyt niskie, wówczas
zawór nie otworzy się. Ciśnienie robocze należy
podwyższyć minimum do 70 psi (4,8 bar) przy regulowanym czasie wtrysku lub do 40 psi (2,7 bar) przy
nakładaniu nitek materiału.
Ciśnienie cieczy może nie być wystarczające. Należy
podwyższyć ciśnienie cieczy.
•
•
Brak ścisłej powtarzalności dozowanych
porcji płynu
•
Końcówka dozująca może być zatkana. Końcówkę
dozującą należy wymienić na nową.
Ciecz znajdująca się w korpusie płynowym mogła
ulec zestaleniu. Należy oczyścić korpus płynowy.
Ciecz po zamknięciu zaworu nadal kapie,
ew. po pewnym czasie proces ten zatrzymuje się.
Jest to spowodowane uwięzieniem powietrza w sekcji
wypływowej korpusu płynowego lub w płynie mogą
być uwięzione pęcherzyki powietrza. Po zamknięciu
zaworu powietrze rozszerza się, powodując
wyciskanie płynu z zaworu do momentu, aż ciśnienie
powietrza wyrówna się z ciśnieniem atmosferycznym.
Zawór należy przepłukać na drodze dozowania przy
równomiernym przepływie, aż do całkowitego usunięcia powietrza z systemu.
Jeżeli w płynie znajdują się uwięzione pęcherzyki
powietrza, wówczas przed przystąpieniem do operacji
dozowania płyn ten musi zostać odgazowany.
Po zamknięciu zaworu płyn skapuje nadal
przy równomiernym natężeniu przepływu.
Wypływ płynu spod górnej uszczelki wskazuje na jej
zużycie. Uszczelkę należy wymienić na nową
•
Brak ścisłej powtarzalności dozowanych porcji płynu
może wynikać z wahań ciśnienia pneumatycznego
sterującego pracą zaworu oraz/lub wahań ciśnienia
cieczy. Może to oznaczać również, że ciśnienie
robocze jest niższe niż 70 psi (4,8 bar). Należy
sprawdzić wysokość pneumatycznego ciśnienia
sterującego oraz ciśnienia płynu.
Czas otwarcia zaworu musi być ściśle powtarzalny.
Należy to sprawdzić, aby upewnić się, że sterownik
zaworu wytwarza stały, ściśle powtarzalny sygnał
wyjściowy.
Akcesoria (c.d.)
Drążek do mocowania zaworu
Wymiary drążków do mocowania zaworów są następujące: długość 177,8 mm × średnica 12,7 mm (7” ×
1/2”), gwint 5/16 – 24 UNF.
Nr kat.
Opis
7021136 Drążek do mocowania zaworu typu 736HPA
Uniwersalne zamocowanie zaworowe
Umożliwia łatwe mocowanie wszystkich typów zaworów
EFD.
Nr kat.
Opis
7020507 Uniwersalne zamocowanie zaworu
Zestaw podwójnego działania zamykający
dopływ powietrza
Zestaw 735AC-KIT (nr kat. 7021143) jest używany w
zastosowaniach wykorzystujących bardzo gęste ciecze
przy dużej częstotliwości dozowania. Zamknięcie dopłyPrzy otwarciu lub zamknięciu zawór
wu powietrza jest wspomagane działaniem sprężyny,
reaguje w sposób spowolniony.
skutkiem czego uzyskiwane jest szybkie, czyste odcięcie
• Szybkość reakcji zaworu zależy od długości i średnicy dopływu cieczy pod koniec cyklu dozowania.
Opis
pneumatycznych przewodów sterujących. Zawory EFD Nr kat.
są dostarczane z podłączonym przewodem pneumaty- 7021143 Zestaw odcinający dopływ powietrza
cznym o długości 5 stóp (1,53 m) i średnicy 4
Tel.: +48 (0) 63 272 0970
Fax +48 (0) 63 272 0691
wewnętrznej mm (5/32"). Każda dodatkowa długość
[email protected]
www.nordsonefd.com
przewodu pneumatycznego lub zwiększenie jego śred- Znak fali jest zarejestrowanym znakiem handlowym Nordson Corporation.
nicy wywiera wpływ na czas reakcji. Należy sprawdzić,
©2012 Nordson Corporation 7026829-PL v060412
czy długość i średnica przewodu pneumatycznego nie
uległy zmianie.
•
Ciągłe skapywanie wskazuje na wadę uszczelki
spowodowaną nawarstwieniem się osadów lub zużyciem ściernym. Uszczelkę należy wymienić na nową.
