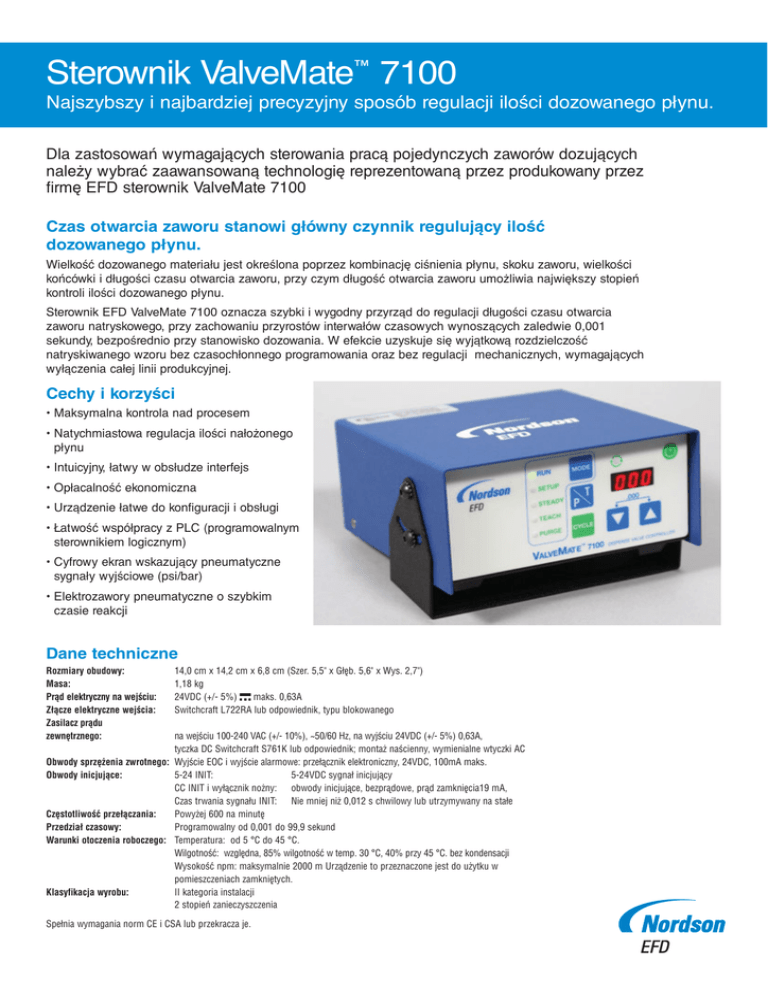

Sterownik ValveMate™ 7100

Sterownik ValveMate™ 7100
Najszybszy i najbardziej precyzyjny sposób regulacji ilości dozowanego płynu.
Dla zastosowań wymagających sterowania pracą pojedynczych zaworów dozujących
należy wybrać zaawansowaną technologię reprezentowaną przez produkowany przez
firmę EFD sterownik ValveMate 7100
Czas otwarcia zaworu stanowi główny czynnik regulujący ilość
dozowanego płynu.
Wielkość dozowanego materiału jest określona poprzez kombinację ciśnienia płynu, skoku zaworu, wielkości
końcówki i długości czasu otwarcia zaworu, przy czym długość otwarcia zaworu umożliwia największy stopień
kontroli ilości dozowanego płynu.
Sterownik EFD ValveMate 7100 oznacza szybki i wygodny przyrząd do regulacji długości czasu otwarcia
zaworu natryskowego, przy zachowaniu przyrostów interwałów czasowych wynoszących zaledwie 0,001
sekundy, bezpośrednio przy stanowisko dozowania. W efekcie uzyskuje się wyjątkową rozdzielczość
natryskiwanego wzoru bez czasochłonnego programowania oraz bez regulacji mechanicznych, wymagających
wyłączenia całej linii produkcyjnej.
Cechy i korzyści
• Maksymalna kontrola nad procesem
• Natychmiastowa regulacja ilości nałożonego
płynu
• Intuicyjny, łatwy w obsłudze interfejs
• Opłacalność ekonomiczna
• Urządzenie łatwe do konfiguracji i obsługi
• Łatwość współpracy z PLC (programowalnym
sterownikiem logicznym)
• Cyfrowy ekran wskazujący pneumatyczne
sygnały wyjściowe (psi/bar)
• Elektrozawory pneumatyczne o szybkim
czasie reakcji
Dane techniczne
Rozmiary obudowy:
Masa:
Prąd elektryczny na wejściu:
Złącze elektryczne wejścia:
Zasilacz prądu
zewnętrznego:
14,0 cm x 14,2 cm x 6,8 cm (Szer. 5,5" x Głęb. 5,6" x Wys. 2,7")
1,18 kg
24VDC (+/- 5%)
maks. 0,63A
Switchcraft L722RA lub odpowiednik, typu blokowanego
na wejściu 100-240 VAC (+/- 10%), ~50/60 Hz, na wyjściu 24VDC (+/- 5%) 0,63A,
tyczka DC Switchcraft S761K lub odpowiednik; montaż naścienny, wymienialne wtyczki AC
Obwody sprzężenia zwrotnego: Wyjście EOC i wyjście alarmowe: przełącznik elektroniczny, 24VDC, 100mA maks.
Obwody inicjujące:
5-24 INIT:
5-24VDC sygnał inicjujący
CC INIT i wyłącznik nożny: obwody inicjujące, bezprądowe, prąd zamknięcia19 mA,
Czas trwania sygnału INIT: Nie mniej niż 0,012 s chwilowy lub utrzymywany na stałe
Częstotliwość przełączania:
Powyżej 600 na minutę
Przedział czasowy:
Programowalny od 0,001 do 99,9 sekund
Warunki otoczenia roboczego: Temperatura: od 5 °C do 45 °C.
Wilgotność: względna, 85% wilgotność w temp. 30 °C, 40% przy 45 °C. bez kondensacji
Wysokość npm: maksymalnie 2000 m Urządzenie to przeznaczone jest do użytku w
pomieszczeniach zamkniętych.
Klasyfikacja wyrobu:
II kategoria instalacji
2 stopień zanieczyszczenia
Spełnia wymagania norm CE i CSA lub przekracza je.
Sterownik ValveMate™ 7100
Najszybszy i najbardziej precyzyjny sposób regulacji
ilości dozowanego płynu.
Regulator z filtrem 5 μm.
Rozprężenie
Sprężenie
Elastyczny przewód
pneumatyczny.
Instalacja
sprężonego
powietrza pod
ciśnieniem 70 psi
(4,8 bara)
Zawór odcinający
Czarna szybkozłączka
Białe szybkozłączka
Trójnik
Powietrze zasilające dyszę
Stałe
ciśnienie
powietrza
Zawór
bezpieczeństwa
UWAGA: Należy stosować
wyłącznie odolejone,
oczyszczone i osuszone
sprężone powietrze
Przewód
doprowadzający
dozowany płyn
Zawór
natryskowy
EFD
Zbiornik
ciśnieniowy z
regulatorem
powietrza
Aby uzyskać informacje na temat
oddziałów handlowych i serwisowych
firmy Nordson EFD LLC
rozmieszczonych w ponad 30 krajach,
należy skontaktować się z firmą
Nordson EFD lub odwiedzić stronę
internetową www.nordsonefd.com
AMB Technic
ul. Blizna 31, 62-600 Kolo, Poland
Tel.: +48 63 272 0970, 2616 267
Fax +48 63 272 0691, 2616 275
[email protected]
www.nordsonefd.com
EFD International Inc.
Dunstable, Bedfordshire, UK
0800 585733 or +44 (0) 1582 666334
Ireland 00800 8272 9444
[email protected]
www.nordsonefd.com
Wzór fali (Wave Design) jest znakiem handlowym Nordson
Corporation. ©2011 Nordson Corporation v062711
Sterownik ValveMate 7100
Do zastosowania z zaworami dozującymi EFD z serii 702, 725, 736, 741 i 750.
Sterowniki EFD ValveMate, służące do precyzyjnego sterowania natryskiem
wykorzystują układy mikroprocesorowe. Umożliwia to przedmuchiwanie przewodów
zasilających, nastawianie początkowych ilości dozowanych płynów oraz łatwą i szybką
regulację, bezpośrednio przy stanowisku natryskowym, bez konieczności zatrzymywania
linii produkcyjnej.
Sterowniki ValveMate są łatwe w instalacji i obsłudze, a również łatwo współpracują z
PLC i innym sprzętem. Po otrzymaniu sygnału, że należy rozpocząć, mikroprocesor
ValveMate obejmuje kontrolę reguluje ilość dozowanego płynu. Po zakończeniu cyklu,
ValveMate przesyła informację o zakończeniu procesu.
Sterowniki ValveMate są łatwe w instalacji i obsłudze, a również z łatwością
współpracują ze sterownikami PLC oraz innym sprzętem. Po otrzymaniu sygnału
rozpoczęcia cyklu, mikroprocesor sterownika ValveMate przejmuje sterowanie i reguluje
ilość natryskiwanego płynu. Po zakończeniu cyklu sterownik ValveMate przesyła sygnał
wskazujący zakończenie procesu.
™
