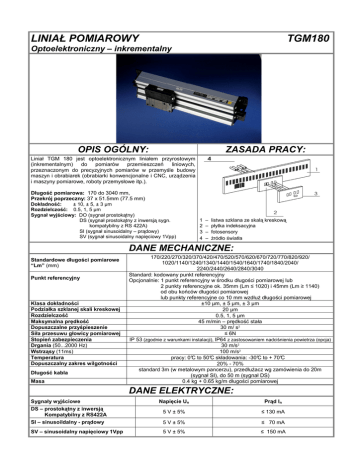

LINIAŁ POMIAROWY TGM180

LINIAŁ POMIAROWY
TGM180
Optoelektroniczny – inkrementalny
OPIS OGÓLNY:
ZASADA PRACY:
Liniał TGM 180 jest optoelektronicznym liniałem przyrostowym
(inkrementalnym)
do pomiarów
przemieszczeń
liniowych,
przeznaczonym do precyzyjnych pomiarów w przemyśle budowy
maszyn i obrabiarek (obrabiarki konwencjonalne i CNC, urządzenia
i maszyny pomiarowe, roboty przemysłowe itp.).
Długość pomiarowa: 170 do 3040 mm,
Przekrój poprzeczny: 37 x 51.5mm (77.5 mm)
Dokładność:
± 10, ± 5, ± 3 µm
Rozdzielczość: 0.5, 1, 5 µm
Sygnał wyjściowy: DO (sygnał prostokątny)
DS (sygnał prostokątny z inwersją sygn.
kompatybilny z RS 422A)
SI (sygnał sinusoidalny – prądowy)
SV (sygnał sinusoidalny napięciowy 1Vpp)
1
2
3
4
–
–
–
–
listwa szklana ze skalą kreskową
płytka indeksacyjna
fotosensory
żródło światła
DANE MECHANICZNE:
Standardowe długości pomiarowe
“Lm” (mm)
Punkt referencyjny
Klasa dokładności
Podziałka szklanej skali kreskowej
Rozdzielczość
Maksymalna prędkość
Dopuszczalne przyśpieszenie
Siła przesuwu głowicy pomiarowej
Stopień zabezpieczenia
Drgania (50...2000 Hz)
Wstrząsy (11ms)
Temperatura
Dopuszczalny zakres wilgotności
Długość kabla
Masa
170/220/270/320/370/420/470/520/570/620/670/720/770/820/920/
1020/1140/1240/1340/1440/1540/1640/1740/1840/2040/
2240/2440/2640/2840/3040
Standard: kodowany punkt referencyjny
Opcjonalnie: 1 punkt referencyjny w środku długości pomiarowej lub
2 punkty referencyjne ok. 35mm (Lm ≤ 1020) i 45mm (Lm ≥ 1140)
od obu końców długości pomiarowej
lub punkty referencyjne co 10 mm wzdłuż długości pomiarowej
±10 µm, ± 5 µm, ± 3 µm
20 µm
0.5, 1, 5 µm
45 m/min – prędkość stała
30 m/ s²
≤ 6N
IP 53 (zgodnie z warunkami instalacji), IP64 z zastosowaniem nadciśnienia powietrza (opcja)
30 m/s²
100 m/s²
pracy: 0°C to 50°C składowania: -30°C to + 70°C
20% - 70%
standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m
(sygnał SI), do 50 m (sygnał DS)
0.4 kg + 0.65 kg/m długości pomiarowej
DANE ELEKTRYCZNE:
Sygnały wyjściowe
Napięcie Un
Prąd In
DS – prostokątny z inwersją
Kompatybilny z RS422A
5 V ± 5%
≤ 130 mA
SI – sinusoildalny - prądowy
5 V ± 5%
≤ 70 mA
SV – sinusoidalny napięciowy 1Vpp
5 V ± 5%
≤ 150 mA
LINIAŁ POMIAROWY
TGM180
Optoelektroniczny – inkrementalny
DANE ELEKTRYCZNE:
Sygnały prostokątne z inwersją sygnałów
DS ( RS 422A )
Sygnał sinusoidalny – SI:
DS ( RS-422A )
I sink
= 20 mA
UOL < 0.5 V
I source = -20 mA
UOH > 2.5 V
t tLH = t tHL < 30 ns; bez obciąż.
F
E
D
G
Amplituda sygnałów
H
M
L
J
C
I b = I a = 7 - 16 µ App
12 pinowa wtyczka kablowa
(typu: Amphenol)
sygnał prostokątny - DS
przy obciążeniu 1 k Ω
I ri = 2 - 8 µ App
zależnie od wykonania
K
B
Przesunięcie sygnałów Ia i Ib :
A
A
pin
sygnał ekran
B
C
D
E
G
H
K
L
0V
A
A
B
RI
RI
+V
B
j = 90° +_ 15° f < 15 kHz
j = 90° +_ 15° f < 15 kHz
9
8
1
12 10
7
2
11
6
1
12 pinowa wtyczka kablowa
(typu: Contact)
sygnał prostokątny - DS
2
3
sygnał
1
2
3
4
5
6
B +5V RI
RI
A
A
1
sygnał ekran
7
8
9
5
pin
10 11 12
B ekran
0V 0V +5V
sygnał
9 pinowa wtyczka kablowa
(typu: D-Sub)
Sygnał prostokątny - DS
6 7 8 9
2
3
4
5
6
7
8
9
RI
B
A
+5V
RI
B
A
0V
pin
sygnał
do wyświetlaczy NPL
6 7 8 9
1
sygnał wolny
2
3
4
5
A
A
B
B
1
I a+
2
3
4
I a- +5V 0V
RI
7
8
9
I b+
I b-
I ri+
I ri-
ekran
1 2 3 4 5
2
3
4
5
6
0V
I b-
ekran
I ri-
I a+ +5V I b+
SZYBKOŚĆ POMIAROWA LINIAŁU
Maksymalna prędkość pomiarowa wynika z konstrukcji mechanicznej
liniału i jest brana z tabeli danych mechanicznych liniału.
6 7 8 9
1
RI
Diagram po prawej przedstawia zależność pomiędzy prędkością
pomiarową a minimalnym, wymaganym czasem trwania sygnału
pomiędzy dwoma sąsiednimi zboczami sygnału prostokątnego.
6
I a-
ekran na obudowie
6
7
8
9
0V +5V
5
9 pinowa wtyczka kablowa
(typu: D-Sub)
sygnał sinusoidalny - SI
1 2 3 4 5
pin
6
4
1 2 3 4 5
pin
9 pinowa wtyczka kablowa
(typu: Contact)
sygnał sinusoidalny - SI
7
3
4
5
pin
8
9
7
8
9
I ri+
LINIAŁ POMIAROWY
TGM180
Optoelektroniczny – inkrementalny
WYMIARY:
LINIAŁ POMIAROWY
TGM180
Optoelektroniczny – inkrementalny
DANE DO ZAMÓWIENIA:
Standardowe oznaczenia
TGM180 - XX -
X-
XX -
X-
Dodatkowe oznaczenia
X - XXXX-
XX -
X-
X-
X-
X
Element
montażowy:
C ... standard
A ... opcja
Zawór powietrza
[specjalne wykonanie]:
0 ... bez zaworu
1 ... z zaworem
Metalowy pancerz kabla:
0 ... bez pancerza
1 ... z pancerzem
Wtyczka w zależności od rodzaju sygnału
elektrycznego, dla wersji DS, SV oraz SI:
1 ... Amphenol 12 pin
2 ... Amphenol 7 pin
3 ... Contact 9 pin (żeńska)
4 ... Contact 12 pin (żeńska)
5 ... Contact 9 pin (męska)
6 ... Contact 12 pin (męska)
7 ... D-Sub 9 pin
9 ... inne (wg zamówienia)
0 ... bez wtyczki
Długość kabla w [m]:
Standard:
3m
: 03
Inne:
1,5m : 1.5
(wg zam.)
25m : 25
Długość pomiarowa:
Długość standardowa
Dokładność:
3 ... +3 µ m
5 ... +5 µ m
0 ... +10 µ m
Punkt referencyjny:
0 ... bez punktu referyncyjnego
1 ... na środku długości pomiarowej
2 ... według zamówienia
3 ... 2 punkty referencyjne na obu końcach
długości pomiarowej
4 ... kodowany RI (CNC)
5 ... kodowany RI
UWAGA:
Sygnał wyjściowy:
Standardowe wykonanie zawiera:
DS, SI
kabel 3m w pancerzu metalowym
Rozdzielczość (DS): Periode (SI):
z wtyczką:
0.5 ... 0.5 µ m
20 ... 20 µ m
12 pin
1 ... 1 µ m
Wtyczka typu Amphenol (dla DS)
5 ... 5 µ m
9 pin
Napięcie zasilające:
Wtyczka typu Contact (dla SI)
05 ... 5 V
TELA merilni sistiemy d.o.o.
Cesta dveh cesarjev 403
SI-1102 Ljubljana,
SLOVENIJA
GENERALNY DYSTRYBUTOR W POLSCE
Telefon: +386 (0) 1 47 69 848;
+386 (0) 1 47 69 895;
Telefax: +386 (0) 1 47 69 882;
e-pošta: [email protected];
Internet: www.tela-ms.si
15-384 Białystok, ul. ks. abpa E. Kisiela 28
Tel. (85) 661-61-21, Fax (85) 66-11-0-11
Internet: www.tock.pl
e-mail: [email protected]
