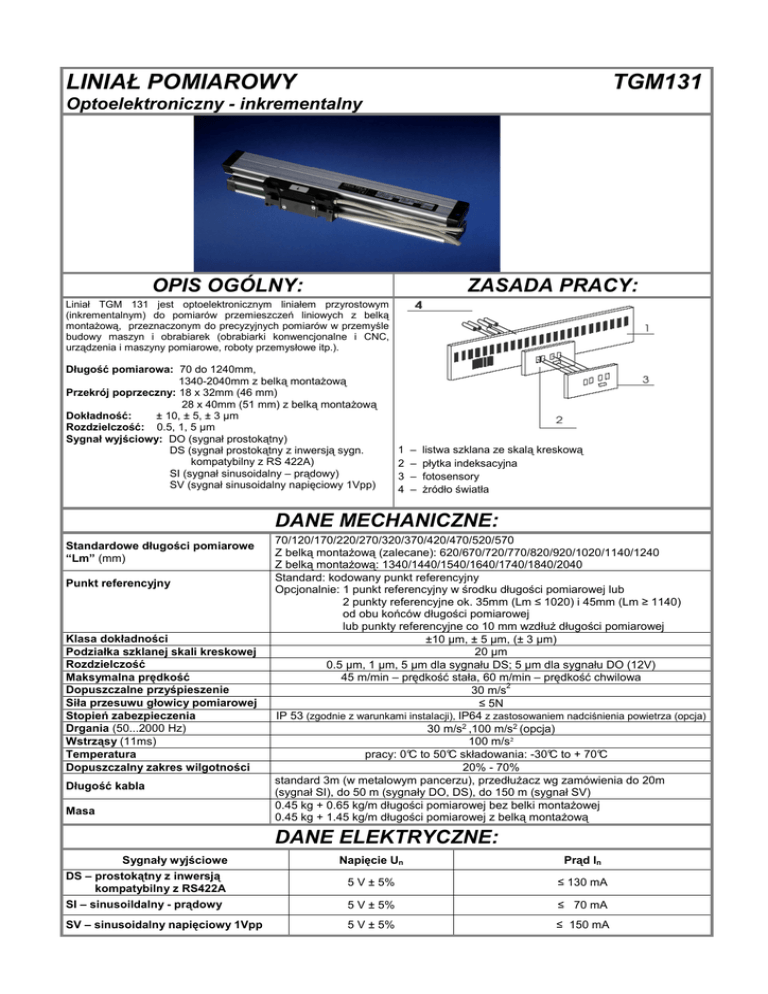

LINIAŁ POMIAROWY TGM131

LINIAŁ POMIAROWY
TGM131
Optoelektroniczny - inkrementalny
OPIS OGÓLNY:
ZASADA PRACY:
Liniał TGM 131 jest optoelektronicznym liniałem przyrostowym
(inkrementalnym) do pomiarów przemieszczeń liniowych z belką
montażową, przeznaczonym do precyzyjnych pomiarów w przemyśle
budowy maszyn i obrabiarek (obrabiarki konwencjonalne i CNC,
urządzenia i maszyny pomiarowe, roboty przemysłowe itp.).
Długość pomiarowa: 70 do 1240mm,
1340-2040mm z belką montażową
Przekrój poprzeczny: 18 x 32mm (46 mm)
28 x 40mm (51 mm) z belką montażową
Dokładność:
± 10, ± 5, ± 3 µm
Rozdzielczość: 0.5, 1, 5 µm
Sygnał wyjściowy: DO (sygnał prostokątny)
DS (sygnał prostokątny z inwersją sygn.
kompatybilny z RS 422A)
SI (sygnał sinusoidalny – prądowy)
SV (sygnał sinusoidalny napięciowy 1Vpp)
1
2
3
4
–
–
–
–
listwa szklana ze skalą kreskową
płytka indeksacyjna
fotosensory
żródło światła
DANE MECHANICZNE:
Standardowe długości pomiarowe
“Lm” (mm)
Punkt referencyjny
Klasa dokładności
Podziałka szklanej skali kreskowej
Rozdzielczość
Maksymalna prędkość
Dopuszczalne przyśpieszenie
Siła przesuwu głowicy pomiarowej
Stopień zabezpieczenia
Drgania (50...2000 Hz)
Wstrząsy (11ms)
Temperatura
Dopuszczalny zakres wilgotności
Długość kabla
Masa
70/120/170/220/270/320/370/420/470/520/570
Z belką montażową (zalecane): 620/670/720/770/820/920/1020/1140/1240
Z belką montażową: 1340/1440/1540/1640/1740/1840/2040
Standard: kodowany punkt referencyjny
Opcjonalnie: 1 punkt referencyjny w środku długości pomiarowej lub
2 punkty referencyjne ok. 35mm (Lm ≤ 1020) i 45mm (Lm ≥ 1140)
od obu końców długości pomiarowej
lub punkty referencyjne co 10 mm wzdłuż długości pomiarowej
±10 µm, ± 5 µm, (± 3 µm)
20 µm
0.5 µm, 1 µm, 5 µm dla sygnału DS; 5 µm dla sygnału DO (12V)
45 m/min – prędkość stała, 60 m/min – prędkość chwilowa
2
30 m/s
≤ 5N
IP 53 (zgodnie z warunkami instalacji), IP64 z zastosowaniem nadciśnienia powietrza (opcja)
30 m/s2 ,100 m/s2 (opcja)
100 m/s²
pracy: 0°C to 50°C składowania: -30°C to + 70°C
20% - 70%
standard 3m (w metalowym pancerzu), przedłużacz wg zamówienia do 20m
(sygnał SI), do 50 m (sygnały DO, DS), do 150 m (sygnał SV)
0.45 kg + 0.65 kg/m długości pomiarowej bez belki montażowej
0.45 kg + 1.45 kg/m długości pomiarowej z belką montażową
DANE ELEKTRYCZNE:
Napięcie Un
Prąd In
DS – prostokątny z inwersją
kompatybilny z RS422A
Sygnały wyjściowe
5 V ± 5%
≤ 130 mA
SI – sinusoildalny - prądowy
5 V ± 5%
≤ 70 mA
SV – sinusoidalny napięciowy 1Vpp
5 V ± 5%
≤ 150 mA
LINIAŁ POMIAROWY
TGM131
Optoelektroniczny – inkrementalny
DANE ELEKTRYCZNE:
Sygnały prostokątne z inwersją sygnałów
DS ( RS 422A ):
Sygnał sinusoidalny 1Vpp – SV:
DS ( RS-422A )
= 20 mA
UOL < 0.5 V
Amplituda sygnałów
I source = -20 mA
UOH > 2.5 V
UB = UA = 0,6 - 1,2 Vpp
I sink
URI = 0,2 - 0,85 Vpp
t tLH = t tHL < 30 ns; bez obciąż.
F
E
G
9
8
D
H
M
L
J
C
12 pinowa wtyczka kablowa
(typu: Amphenol)
sygnał prostokątny - DS
7
A
3
A
B
sygnał ekran
C
0V
D
A
E
A
G
B
H
RI
K
RI
L
+V
B
pin 1
4
5
6
7
2
11
12 pinowa wtyczka kablowa
(typu: Contact)
sygnał prostokątny - DS
sygnał
1
0V 0V +5V
Amplituda sygnałów
przy obciążeniu 1 k Ω
3
pin
11 12
sense
I b = I a = 7 - 16 µ App
I ri = 2 - 8 µ App
4
5
8 9 10
Sygnał sinusoidalny – SI:
12 10
6
3
sygnał UB- +5V URI+ URI- UA+ UA- ekran UB+
1
7
2
sense
9
8
4
5
pin
12 pinowa wtyczka kablowa
(typu: Contact)
sygnał sinusoidalny 1Vpp - SV
2
11
6
K
B
1
12 10
2
3
4
5
6
B +5V RI
RI
A
A
7
8
9
zależnie od wykonania
10 11 12
B ekran
0V 0V +5V
1
2
8
7
9
3
1 2 3 4 5
9 pinowa wtyczka kablowa
(typu: D-Sub)
Sygnał prostokątny - DS
6 7 8 9
pin
1
sygnał ekran
9 pin (typu: Contact)
pin
2
3
4
5
6
7
8
9
RI
B
A
+5V
RI
B
A
0V
sygnał
do wyświetlaczy NPL
pin
1
sygnał wolny
2
3
4
5
A
A
B
B
ekran na obudowie
6
7
8
9
0V +5V
2
3
4
4
I a- +5V 0V
RI
RI
pin
sygnał
5
6
7
8
9
I b-
I ri+
I ri-
ekran
1 2 3 4 5
Diagram po prawej przedstawia zależność pomiędzy prędkością
pomiarową a minimalnym, wymaganym czasem trwania sygnału
pomiędzy dwoma sąsiednimi zboczami sygnału prostokątnego.
6 7 8 9
1
2
3
4
5
6
I a-
0V
I b-
ekran
I ri-
I a+ +5V I b+
SZYBKOŚĆ POMIAROWA LINIAŁU
Maksymalna prędkość pomiarowa wynika z konstrukcji mechanicznej
liniału i jest brana z tabeli danych mechanicznych liniału.
5
I b+
9 pinowa wtyczka kablowa
(typu: D-Sub)
sygnał sinusoidalny - SI
1 2 3 4 5
6 7 8 9
1
I a+
6
7
8
9
I ri+
LINIAŁ POMIAROWY
TGM131
Optoelektroniczny – inkrementalny
WYMIARY:
LINIAŁ POMIAROWY
TGM131
Optoelektroniczny - inkrementalny
DANE DO ZAMÓWIENIA:
Standardowe oznaczenia
TGM131 - XX -
X-
XX -
X-
Dodatkowe oznaczenia
X - XXXX-
XX -
X-
X-
X-
X
Belka
montażowa:
0 ... bez
1 ... z belką
Zawór powietrza
[specjalne wykonanie]:
0 ... bez zaworu
1 ... z zaworem
Metalowy pancerz kabla:
0 ... bez pancerza
1 ... z pancerzem
Wtyczka w zależności od rodzaju sygnału
elektrycznego, dla wersji DS, SV oraz SI:
1 ... Amphenol 12 pin
2 ... Amphenol 7 pin
3 ... Contact 9 pin (żeńska)
4 ... Contact 12 pin (żeńska)
5 ... Contact 9 pin (męska)
6 ... Contact 12 pin (męska)
7 ... D-Sub 9 pin
9 ... inne (wg zamówienia)
0 ... bez wtyczki
Długość kabla w [m]:
Standard:
3m
: 03
Inne:
1,5m : 1.5
(wg zam.)
25m : 25
Długość pomiarowa:
Długość standardowa
Dokładność:
3 ... +3 µ m
5 ... +5 µ m
0 ... +10 µ m
Punkt referencyjny:
0 ... bez punktu referyncyjnego
1 ... na środku długości pomiarowej
2 ... według zamówienia
3 ... 2 punkty referencyjne na obu końcach
długości pomiarowej
4 ... kodowany RI (CNC)
5 ... kodowany RI
UWAGA:
Standardowe wykonanie zawiera:
Sygnał wyjściowy:
kabel 3m w pancerzu metalowym
DS, SI, SV
z wtyczką:
12 pin
Rozdzielczość (DS): Periode (SI,SV):
0.5 ... 0.5 µ m
20 ... 20 µ m
Wtyczka typu Amphenol (dla DS)
1 ... 1 µ m
9 pin
5 ... 5 µ m
Wtyczka typu Contact (dla SI)
12 pin
Napięcie zasilające:
05 ... 5 V
Wtyczka typu Contact (dla SV)
12 ... 12 V
