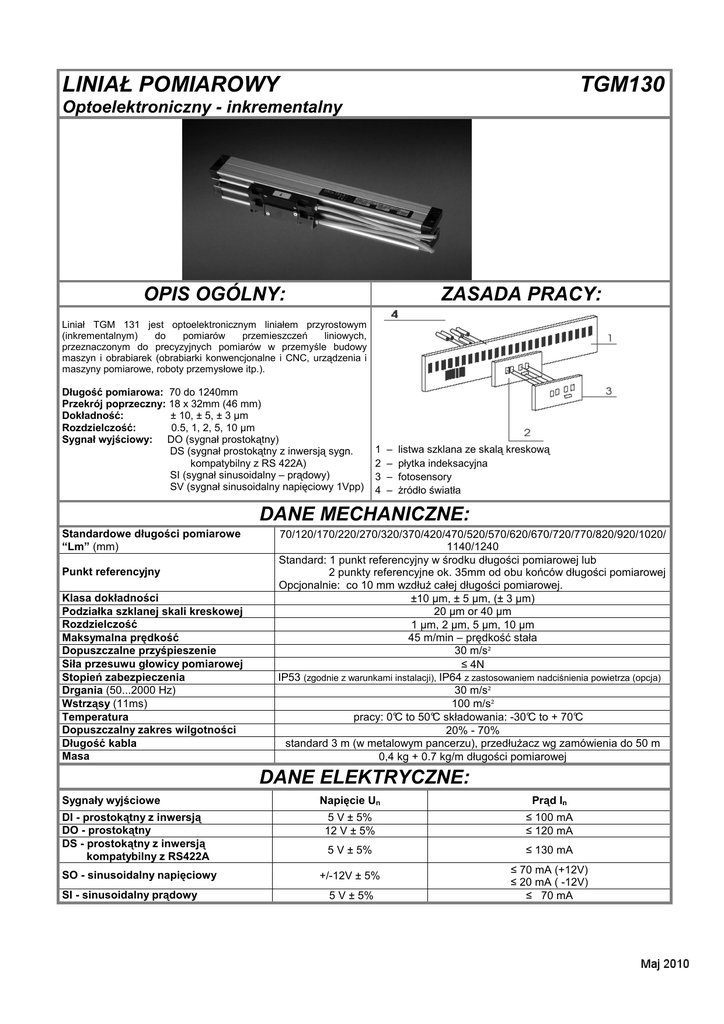

LINIAŁ POMIAROWY TGM130

LINIAŁ POMIAROWY
TGM130
Optoelektroniczny - inkrementalny
OPIS OGÓLNY:
ZASADA PRACY:
Liniał TGM 131 jest optoelektronicznym liniałem przyrostowym
(inkrementalnym)
do
pomiarów
przemieszczeń
liniowych,
przeznaczonym do precyzyjnych pomiarów w przemyśle budowy
maszyn i obrabiarek (obrabiarki konwencjonalne i CNC, urządzenia i
maszyny pomiarowe, roboty przemysłowe itp.).
Długość pomiarowa: 70 do 1240mm
Przekrój poprzeczny: 18 x 32mm (46 mm)
Dokładność:
± 10, ± 5, ± 3 µm
Rozdzielczość:
0.5, 1, 2, 5, 10 µm
Sygnał wyjściowy: DO (sygnał prostokątny)
DS (sygnał prostokątny z inwersją sygn.
kompatybilny z RS 422A)
SI (sygnał sinusoidalny – prądowy)
SV (sygnał sinusoidalny napięciowy 1Vpp)
1
2
3
4
–
–
–
–
listwa szklana ze skalą kreskową
płytka indeksacyjna
fotosensory
Ŝródło światła
DANE MECHANICZNE:
Standardowe długości pomiarowe
“Lm” (mm)
Punkt referencyjny
Klasa dokładności
Podziałka szklanej skali kreskowej
Rozdzielczość
Maksymalna prędkość
Dopuszczalne przyśpieszenie
Siła przesuwu głowicy pomiarowej
Stopień zabezpieczenia
Drgania (50...2000 Hz)
Wstrząsy (11ms)
Temperatura
Dopuszczalny zakres wilgotności
Długość kabla
Masa
70/120/170/220/270/320/370/420/470/520/570/620/670/720/770/820/920/1020/
1140/1240
Standard: 1 punkt referencyjny w środku długości pomiarowej lub
2 punkty referencyjne ok. 35mm od obu końców długości pomiarowej
Opcjonalnie: co 10 mm wzdłuŜ całej długości pomiarowej.
±10 µm, ± 5 µm, (± 3 µm)
20 µm or 40 µm
1 µm, 2 µm, 5 µm, 10 µm
45 m/min – prędkość stała
30 m/s²
≤ 4N
IP53 (zgodnie z warunkami instalacji), IP64 z zastosowaniem nadciśnienia powietrza (opcja)
30 m/s²
100 m/s²
pracy: 0°C to 50°C składowania: -30°C to + 70°C
20% - 70%
standard 3 m (w metalowym pancerzu), przedłuŜacz wg zamówienia do 50 m
0,4 kg + 0.7 kg/m długości pomiarowej
DANE ELEKTRYCZNE:
Sygnały wyjściowe
DI - prostokątny z inwersją
DO - prostokątny
DS - prostokątny z inwersją
kompatybilny z RS422A
SO - sinusoidalny napięciowy
SI - sinusoidalny prądowy
Napięcie Un
Prąd In
5 V ± 5%
12 V ± 5%
≤ 100 mA
≤ 120 mA
5 V ± 5%
≤ 130 mA
+/-12V ± 5%
5 V ± 5%
≤ 70 mA (+12V)
≤ 20 mA ( -12V)
≤ 70 mA
LINIAŁ POMIAROWY
TGM130
Optoelektroniczny - inkrementalny
DANE ELEKTRYCZNE:
Sygnały prostokątne z inwersją sygnałów
DS ( RS 422A ):
Sygnał prostokątny - DO:
Poziom syg... HTL
DS ( RS-422A )
I sink
= 20 mA
UOL < 0.5 V
I source = -20 mA
UOH > 2.5 V
= 1 mA
UOL <_ 0.5 V
I source = 4 mA
UOH >_ 11 V
I sink
Poziom syg... HTL
t tLH = t tHL < 30 ns; bez obciąŜ.
t tLH = t tHL <_ 60 ns; bez obciąŜ.
t tLH = f(v)
F
E
D
G
H
M
L
J
C
K
B
pin
A
A
pin
sygnał ekran
B
C
D
E
G
H
K
L
0V
A
A
B
RI
RI
+V
B
sygnał
1
2
0V
4
2
7
1
5
6
3
4
5
6
7
A
B
+V
RI
ekran
Sygnał sinusoidalny – SI:
9
8
3
7 pinowa wtyczka kablowa
(typu: Contact)
sygnał sinusoidalny - DO
12 pinowa wtyczka kablowa
(typu: Amphenol)
sygnał prostokątny - DS
1
12 pinowa wtyczka kablowa
(typu: Contact)
sygnał prostokątny - DS
12 10
7
2
11
6
Amplituda sygnałów
I b = I a = 7 - 16 µ App
przy obciąŜeniu 1 k Ω
3
pin
sygnał
I ri = 2 - 8 µ App
4
5
1
2
3
4
5
6
B +5V RI
RI
A
A
7
8
9
zaleŜnie od wykonania
10 11 12
1
B ekran 0V 0V +5V
2
8
7
9
3
1 2 3 4 5
pin
1
sygnał ekran
9 pin (typu: Contact)
9 pinowa wtyczka kablowa
(typu: D-Sub)
sygnał prostokątny - DS
6 7 8 9
pin
2
3
4
5
6
7
8
9
RI
B
A
+5V
RI
B
A
0V
1 2 3 4 5
do wyświetlaczy NPL
6 7 8 9
pin
1
sygnał ekran
sygnał
3
4
5
A
A
B
B
6
7
0V +5V
8
9
RI
RI
1
I a+
2
3
4
I a- +5V 0V
sygnał
Diagram po prawej
przedstawia zaleŜność pomiędzy
prędkością pomiarową a minimalnym, wymaganym czasem
trwania sygnału pomiędzy dwoma sąsiednimi zboczami
sygnału prostokątnego.
5
8
5
6
7
I b-
I ri+ I ri-
9
ekran
1 2 3 4 5
6 7 8 9
1
2
3
4
5
6
I a-
0V
I b-
ekran
I ri-
I a+ +5V I b+
SZYBKOŚĆ POMIAROWA LINIAŁU
Maksymalna prędkość pomiarowa wynika z konstrukcji
mechanicznej liniału i jest brana z tabeli danych mechanicznych liniału.
4
I b+
9 pinowa wtyczka kablowa
(typu: D-Sub)
sygnał sinusoidalny - SI
pin
2
6
7
8
9
I ri+
LINIAŁ POMIAROWY
TGM130
Optoelektroniczny - inkrementalny
WYMIARY:
LINIAŁ POMIAROWY
TGM130
Optoelektroniczny - inkrementalny
DANE DO ZAMÓWIENIA:
Standardowe oznaczenia
TGM130 - XX -
X-
XX -
X-
Dodatkowe oznaczenia
X - XXXX-
XX -
X-
X-
XZawór powietrza
[specjalne wykonanie]:
0 ... bez zaworu
1 ... z zaworem
Metalowy pancerz kabla:
0 ... bez pancerza
1 ... z pancerzem
Wtyczka w zaleŜności od rodzaju sygnału
elektrycznego, dla wersji DO, DI, DS,
SI oraz SO:
1 ... Amphenol 12 pin
2 ... Amphenol 7 pin
3 ... Contact 9 pin (Ŝeńska)
4 ... Contact 12 pin (Ŝeńska)
5 ... Contact 9 pin (męska)
6 ... Contact 12 pin (męska)
7 ... D-Sub 9 pin
9 ... inne (wg zamówienia)
0 ... bez wtyczki
Długość kabla w [m]:
Standard:
3m
: 03
Inne:
1,5m : 1.5
(wg zam.)
25m : 25
Długość pomiarowa:
Długość standardowa
Dokładność:
_ µm
3 ... +3
_ µm
5 ... +5
_ µm
0 ... +10
Punkt referencyjny:
0 ... bez punktu referyncyjnego
1 ... na środku długości pomiarowej
2 ... według zamówienia
3 ... 2 punkty referencyjne na obu końcach długości
pomiarowej (patrz dane mechaniczne)
Sygnał wyjściowy:
UWAGA:
DI, DS, SI, DO, SO
Standardowe wykonanie zawiera:
Rozdzielczość (DS): Periode (SI,SV): kabel 3m w pancerzu metalowym
z wtyczką:
1 ... 1 µ m
20 ... 20 µ m
12 pin
2 ... 2 µ m
40 ... 40 µ m
Wtyczka typu Amphenol (dla DI, DS)
5 ... 5 µ m
9 pin
0 ... 10 µ m
Wtyczka typu Contact (dla SI)
Napięcie zasilające:
7 pin
05 ... 5 V
Wtyczka typu Amphenol (dla DO)
12 ... 12 V
