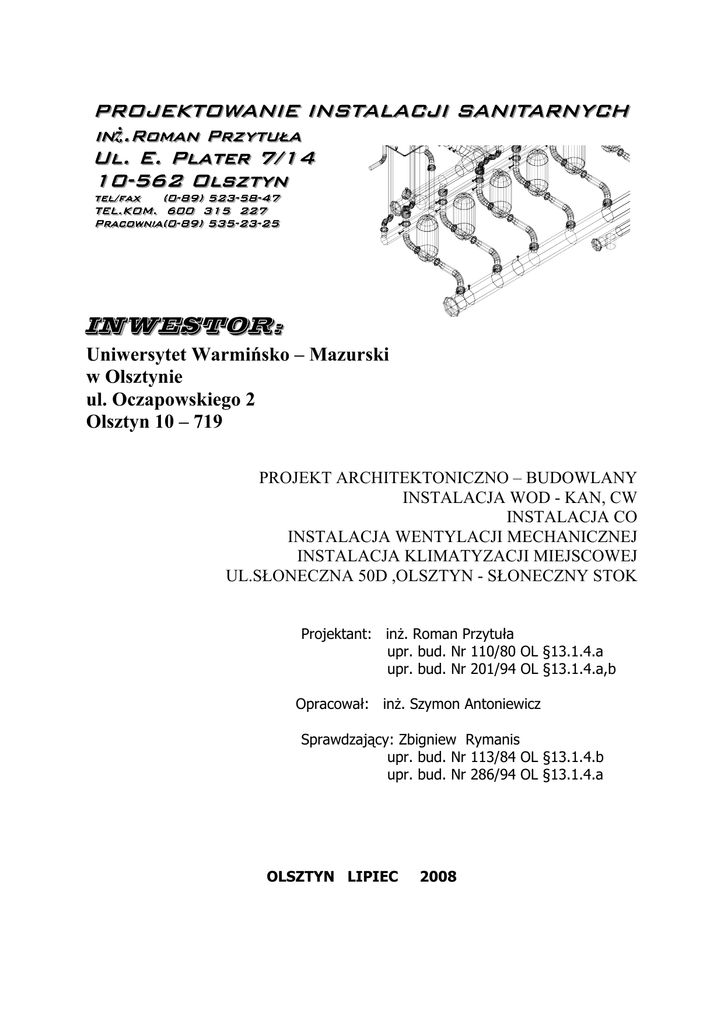

PROJEKTOWANIE INSTALACJI SANITARNYCH Ul. E. Plater 7/14

P
PR
CH
RO
H
OJ
JE
EK
KTTO
OW
WA
AN
NIIE
E IIN
NS
STTA
AL
LA
AC
CJ
JII S
SA
AN
NIITTA
AR
RN
NY
YC
iin
Ro
om
nżż..R
maan
nP
Prrzzyyttu
ułłaa
U
Ull.. E
E.. P
Pllaatteerr 7
7//1
14
4
1
10
0--5
56
62
2O
Ollsszzttyyn
n
tteell//ffaaxx
((0
0--8
89
9)) 5
52
23
3--5
58
8--4
47
7
TTEELL..KKO
OM
M.. 6
60
00
0 3
31
15
5 2
22
27
7
P
Prraaccoow
wnniiaa((0
0--8
89
9)) 5
53
35
5--2
23
3--2
25
5
IIN
NW
WE
ES
ST
TO
OR
R::
Uniwersytet Warmińsko – Mazurski
w Olsztynie
ul. Oczapowskiego 2
Olsztyn 10 – 719
PROJEKT ARCHITEKTONICZNO – BUDOWLANY
INSTALACJA WOD - KAN, CW
INSTALACJA CO
INSTALACJA WENTYLACJI MECHANICZNEJ
INSTALACJA KLIMATYZACJI MIEJSCOWEJ
UL.SŁONECZNA 50D ,OLSZTYN - SŁONECZNY STOK
Projektant: inż. Roman Przytuła
upr. bud. Nr 110/80 OL §13.1.4.a
upr. bud. Nr 201/94 OL §13.1.4.a,b
Opracował: inż. Szymon Antoniewicz
Sprawdzający: Zbigniew Rymanis
upr. bud. Nr 113/84 OL §13.1.4.b
upr. bud. Nr 286/94 OL §13.1.4.a
OLSZTYN LIPIEC
2008
OPIS TECHNICZNY
1. Podstawa opracowania.
-
Założenia technologiczne pomieszczeń
Inwentaryzacja i pomiary w terenie
Katalogi fabryczne BSH KLIMA, VENTURE INDUSTRIES
Poradnik „Ogrzewanie + Klimatyzacja” RECKNAGEL, SPRENGER
Normy i przepisy
M. Malicki „ Wentylacja i klimatyzacja”
PN-92/B-01706 „Instalacje wodociągowe. Wymagania projektowe”
PN-92/B-01707 „Instalacje kanalizacyjne. Wymagania projektowe”
„Instalacje wodociągowe, kanalizacyjne i gazowe” – poradnik
Katalog WAVIN, GEBERIT, KOŁO
2. Przedmiot opracowania
Przedmiotem opracowania jest instalacja wod – kan ,ciepłej wody, centralnego
ogrzewania, wyciągowa instalacja wentylacji mechanicznej oraz klimatyzacja miejscowa
pomieszczeń laboratorium konserwacji nasienia w Olsztynie na ulicy Słonecznej 50D.
3. Zakres opracowania.
a) instalacja wodno – kanalizacyjna ,ciepłej wody
Opracowanie zawiera plan tras przewodów poszczególnych instalacji ze spadkami i
średnicami. Dobrano urządzenia i określono rodzaj proponowanych materiałów.
b) Instalacja centralnego ogrzewania
Opracowanie zawiera plan tras przewodów instalacji ze średnicami. Dobrano grzejniki i
określono rodzaj proponowanych materiałów.
b) wentylacja mechaniczna
Projekt zawiera trasy przewodów i ich średnice. Przedstawiono także rodzaj
proponowanych urządzeń i materiałów oraz wytyczne branżowe.
4. Charakterystyka obiektu.
Projektowana instalacje znajdować będą się w modernizowanym budynku laboratorium
konserwacji nasienia na ul. Słonecznej 50 D w Olsztynie.
2
5. Przyłącze oraz instalacja wod - kan.
a) Istniejące przyłącze wodociągowe .
•
zapotrzebowanie na wodę zimną :
nazwa.
umywalka
miska ustępowa
zlewozmywak
Classic +
prysznic
pisuar
zawór czerpalny
liczba
sanit.
4
4
5
2
2
1
15
qn
0,07
0,13
0,07
0,3
0,2
0,3
0,3
Σqn
Σ
0,28
0,52
0,35
0,6
0,4
0,3
4,5
6,95
Do obliczeń przyjęto największy rozbiór wody:
q = 0,4(∑ q n ) 0,54 + 0,48
q = 0,4(6,95) 0,54 + 0,48
q = 1,61dm 3 / s = 5,83m 3 / h
•
zapotrzebowanie na cele przeciwpożarowe wyniesie
- 2 hydranty p.poż. φ 25 w budynku
2 x 1,0 dm3/s = 2,0 dm3/s = 7,2 m3/h
Budynek w zimną wodę zasilany będzie z istniejącego przyłącza φ 50 stal. ocynk.
Jeśli istniejące przyłącze nie posiada oznakowania należy je wykonać na stalowych słupkach
lub na ścianie budynku w celu umożliwienia odnalezienia wodociągu przez służby
geodezyjne.. Do pomiaru wody dla obiektów zaprojektowano wodomierz WS – 6,0 φ 32.
Wodomierz montować na konsoli w pozycji poziomej. Za zestawem wodomierzowym
projektuje się zawór zwrotny antyskażeniowy φ 50 SOCLA produkcji DANFOSS .
Zabezpieczenie przeciwpożarowe projektowanego budynku stanowić będą dwa hydrant
wewnętrzny φ 25 z wężem półsztywnym długości 32 m znajdujący się w części socjalnej
budynku oraz w części laboratoryjnej.
Ciepła woda użytkowa uzyskiwana będzie z podgrzewacza elektrycznego
pojemnościowego Classic + OW – E 50.1 o pojemności 50 l. produkcji Biawar .
Podgrzewacze zaprojektowane zostały w węzłach sanitarnych. Dodatkowo w pomieszczeniu
laboratorium psie
zaprojektowano jednofazowy podumywalkowy ogrzewacz wody
przepływowy DH 04100 o mocy grzewczej Qg = 3,5kW.
3
Przyłącze kanalizacji sanitarnej.
AWS:
- umywalka
4 x 0,5 = 2,0
- zlewozmywak
5 x1,0 = 5,0
- miska ustępowa
4 x 2,5 = 10,0
- prysznic
2 x 1,0 = 2,0
- pisuar
2 x 1,0 = 2,0
- wpust podłogowy DN 50 2 x 1,0 = 2,0
- wpust podłogowy DN 110 2 x 1,0 = 2,0
ΣAWS = 25,0
Według normy PN – 92/B – 1707
• dla K=0,5
qs = K ⋅
∑ AW
qs = K ⋅
25,0
S
q s = 0,5 ⋅ 4,79
q s = 2,5 dm 3 / s
Przyłącze oraz kanalizacja sanitarna z części socjalno dydaktycznej pozostaje bez
zmian. Na projekcie linią przerywaną oznaczono orientacyjny przebieg instalacji.
W części laboratoryjnej ścieki z węzła sanitarnego oraz wpustów i zlewozmywaków
odprowadzone zostaną do istniejącej sieci kanalizacji.
Ścieki sanitarne z budynku należy odprowadzić do istniejących przyłączy kanalizacji
φ 150 KAM. Badania przewodów kanalizacyjnych składa się z badań oględzinowych i
pomiarowych oraz badań szczelności. Wyniki badań należy uznać za dodatnie, jeżeli
wszystkie warunki techniczne podane w normach zostaną dotrzymane, w przeciwnym razie
należy poprawić usterki i ponownie przeprowadzić odbiór.
6. Opis instalacji wod. – kan.
a) instalacja wodociągowa
Instalację wodociągową wewnątrz budynku przewidziano z rur stalowych
ocynkowanych.
Przewody prowadzić:
- na kondygnacjach nadziemnych – we wnękach ściennych i przy filarach
konstrukcyjnych
- podejścia do przyborów – w bruzdach ściennych
Na przejściach przez ściany i stropy stosować tuleje ochronne. Płuczki ustępowe dolnopłuk łączyć z instalacją wodociągową wężykami elastycznymi w oplocie z siatki
stalowej. Przy montażu instalacji wodociągowej zachować normatywne odległości od
pozostałego uzbrojenia – szczególną uwagę zwrócić na instalację elektryczną.
4
Po zakończeniu robót instalacyjnych w budynku należy przeprowadzić odbiór techniczny
przewodów i przyborów sanitarnych, polegający na sprawdzeniu czy roboty wykonane
zostały zgodnie z zatwierdzonym projektem. Należy wykonać próby szczelności przewodów,
armatury oraz przyborów.
Odbiór techniczny przewodów wewnętrznych odbywa się na podstawie dokumentacji
technicznej tj. projektu technicznego, dziennika budowy, protokołów, przeprowadzonych
prób szczelności odcinków przewodów, atestów z prób armatury. Przy odbiorze końcowym
dokumentację uzupełnia się protokołami odbiorów częściowych i prób szczelności
przewodów.
Badania przewodów wodociągowych składają się z badań oględzinowych i pomiarowych,
badań szczelności, przeprowadzonych próbą wodną, przy których w najwyższych punktach
montuje się odpowietrzniki, podejścia do armatury czerpalnej zamyka się kołkami i wypełnia
się instalacje wodą przy dokładnym jej odpowietrzeniu, podwyższa się ciśnienie w
przewodach do 0,2 MPa od ciśnienia statycznego, przy którym będzie pracować instalacja.
Wyniki prób należy uznać za dodatnie, gdy ciśnienie w instalacji w ciągu 20 min. nie spadnie
więcej jak 5 % ciśnienia próbnego, a przewody z armatura nie wykażą przecieków.
W pomieszczeniu szatni należy zdemontować istniejący hydrant DN 50. W
pomieszczeniu sali wykładowej należy zdemontować istniejące zlewozmywaki.
b) instalacja kanalizacyjna.
Instalację kanalizacyjną wewnętrzną przewidziano z rur kielichowych PVC WAVIN.
Piony kanalizacyjne prowadzić w bruzdach lub obudować. Piony wyposażyć w rewizje oraz
rury wywiewne, Odcinki pionów kanalizacyjnych przechodzących przez ławy lub
bezpośrednio pod ławami układać w stalowych tulejach ochronnych. Przybory sanitarne
należy zasyfonować syfonami butelkowymi.
Badania przewodów kanalizacyjnych składa się z badań oględzinowych i pomiarowych
oraz badań szczelności. Wyniki badań należy uznać za dodatnie, jeżeli wszystkie warunki
techniczne podane w normach zostaną dotrzymane, w przeciwnym razie należy poprawić
usterki i ponownie przeprowadzić odbiór.
Pion kanalizacyjny wyprowadzić ponad dach i zakończyć wywiewką.
7. Centralne ogrzewanie.
Budynek zasilany będzie w ciepło z istniejącego ciepłociągu. Ciepło po budynku
rozprowadzone zostanie poprzez istniejący modernizowany węzeł bezpośredni. W węźle
należy wymienić rozdzielacze oraz zawory. Zaprojektowano parametry pracy instalacji: na
poziomie 80/600C. Instalację c.o. należy wykonać z rur PEX w systemie Tcflex lub stalowych.
Rury należy prowadzić w pustce ponad stropem. Mocowanie przewodu do grzejników typu
KV wykonać za pomocą zaworu odcinającego kątowego typ Vekotec-ET zmontowanego na
zasilaniu i powrocie firmy Heimeier, umożliwiającego odłączenie grzejnika przy pracy
pozostałej części instalacji. W pomieszczeniach budynku dobrano grzejniki stalowe, płytowe
firmy VNH Wałcz typu CosmoNova 22 KV – 600 oraz 22 KV – 400 z podejściem dolnym
typ KV z wbudowanym zaworem termostatycznym. Dopuszcza się stosowanie grzejników
innych firm o parametrach podobnych do zaprojektowanych.
W najwyższych punktach instalacji w obrębie kotłowni należy zamontować automatyczne
zawory odpowietrzające. Przy napełnianiu instalacji należy również odpowietrzać grzejniki
poprzez odpowietrzniki w nich zamontowane.
5
Po wykonaniu instalację należy poddać ciśnieniowej próbie szczelności na ciśnienie
do 6 bar „ na zimno ”, płukanie a następnie próbie na gorąco.
Przewody c.o i c.t należy izolować termicznie otulinami TERMAFLEX gr. 9mm
Przed zaizolowaniem należy przewody dokładnie oczyścić, a następnie zabezpieczyć
antykorozyjnie poprzez pomalowanie farbą epoksydowo-miniową.
7. Opis przyjętego rozwiązania wentylacji mechanicznej.
W części socjalno dydaktycznej zaprojektowano wentylację wyciągową mechaniczną. Odciąg
powietrza zużytego z węzła sanitarnego przewidziany został za pomocą wentylatora
dachowego DRV MINIVENT – 300 o wydatku Vw = 900 m3/h i o zużyciu energii
elektrycznej Ne = 0,091kW produkcji BSH - KLIMA. Wentylacja wyciągowa w sali
wykładowej oraz sali ćwiczeń realizowana będzie poprzez wentylatory wyciągowe CK 60F o
wydatku każdy Vw = 625 m3/h produkcji Venture Industries. Wentylatory zaprojektowane
zostały na kanałach istniejącej wentylacji grawitacyjnej.
W części laboratoryjnej w pomieszczeniach laboratoriów przewidziane zostały wentylatory
wyciągowe CK 40F o wydatku Vw = 360 m3/h. W węźle sanitarnym w części laboratoryjnej
odciąg zaprojektowano za pomocą wentylatora EDM 200 o wydatku Vw = 180 m3/h i zużyciu
energii elektrycznej Ne = 0,025 kW produkcji Venture Industries.
Dodatkowo w laboratorium 1 i 2 oraz pomieszczeniu kontenerowi zaprojektowano
klimatyzację miejscową w postaci splitów. Jednostki wewnętrzne LIHM 09 o mocy
grzewczej Qg = 3 kW oraz chłodniczej Qch = 2,6 kW każdy. Wszystkie jednostki
wewnętrzne podłączone są miedzianymi przewodami 3/8”Cu i 1/4”Cu do jednostki
zewnętrznej KMHM 30 o mocy grzewczej Qg = 8,6 kW oraz chłodniczej Qch = 7,8 kW i
poborze mocy Ne = 2,9kW. Jednostki wewnętrzne oraz jednostka zewnętrzna wykonana
przez firmę LENNOX.
Nad drzwiami wejściowymi do budynku zaprojektowano kurtynę powietrzną elektryczną o
mocy grzewczej Qg = 3kW i długości L = 1m produkcji BSH - KLIMA.
8. Uwagi końcowe
Wszystkie przewody instalacji zw , cw należy pomalować na kolory zgodnie z normą.
6
Informacja w zakresie bezpieczeństwa i ochrony zdrowia przy realizacji
inwestycji budowlanej.
1.1 Dane ogólne
- Inwestor: Uniwersytet Warmińsko – Mazurski w Olsztynie
Oczapowskiego 2, Olsztyn 10 – 719
- Autor opracowania: inż. Roman Przytuła,
- Rodzaj opracowania: Instalacja wod – kan , cw, co , wentylacja mechaniczna oraz
klimatyzacja miejscowa
- Adres inwestycji: ul. Słoneczna 50D Olsztyn
1.2 Roboty ziemne
- Wykopy należy wykonywać powiększając szerokość o około 0,5 m z każdej strony, w
wykopach o głębokości powyżej 1,5m należy zabezpieczyć deskowaniem. Krawędzie
wykopów należy zabezpieczyć poręczami lub taśmami ostrzegawczymi.
1.3 Roboty instalacyjne
- Zapoznać się z dokumentacją
- Sprawdzić sprawność narzędzi ręcznych i mechanicznych
- Montaż należy przeprowadzać zachowując wymagane środki bezpieczeństwa, konserwację
przewodów prowadzić zgodnie z instrukcją podaną na opakowaniu, nie palić tytoniu, nie
spożywać posiłków w trakcie wykonywania zabezpieczeń środkami antykorozyjnymi, po
skończonej pracy umyć dokładnie nieosłonięte części ciała.
1.4 Składowanie materiałów
- materiały budowlane składować asortymentami z możliwością komunikacji
1.5 Wymagania względem pracowników
- Przeszkolić pracowników zatrudnionych przy realizacji obiektu w zakresie BHP
- Wyposażyć w odzież ochronną i sprzęt odpowiednio do wykonywanej pracy
- Do wykonywania odpowiedniej pracy powinni być zatrudnieni pracownicy posiadający
odpowiednie kwalifikacje.
Informacje dodatkowe
- Na budowie powinien znajdować się Dziennik budowy wydany i zarejestrowany przez
Urząd Miasta w Olsztynie
W przypadku katastrofy budowlanej należy powiadomić:
1. Inspektorat Nadzoru Budowlanego w Olsztynie
2. Komendę Policji w miejscowości w Olsztynie
3. Komendę Straży Pożarnej w Olsztynie
4. Pogotowie Ratunkowe w Olsztynie
Opracował :
inż. Roman Przytuła
7
