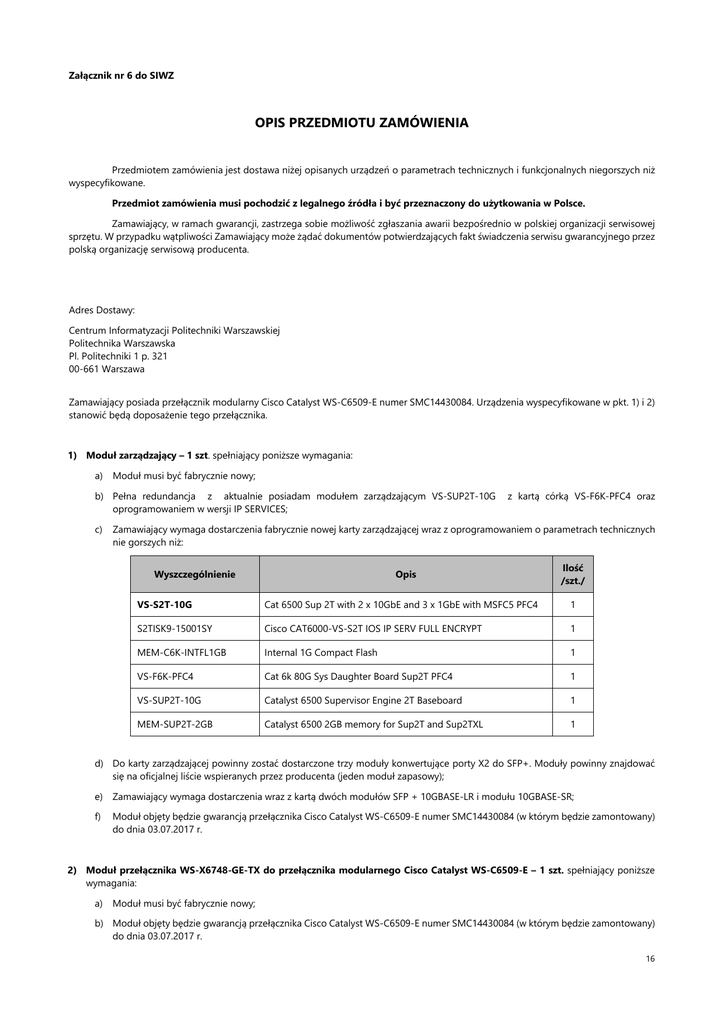

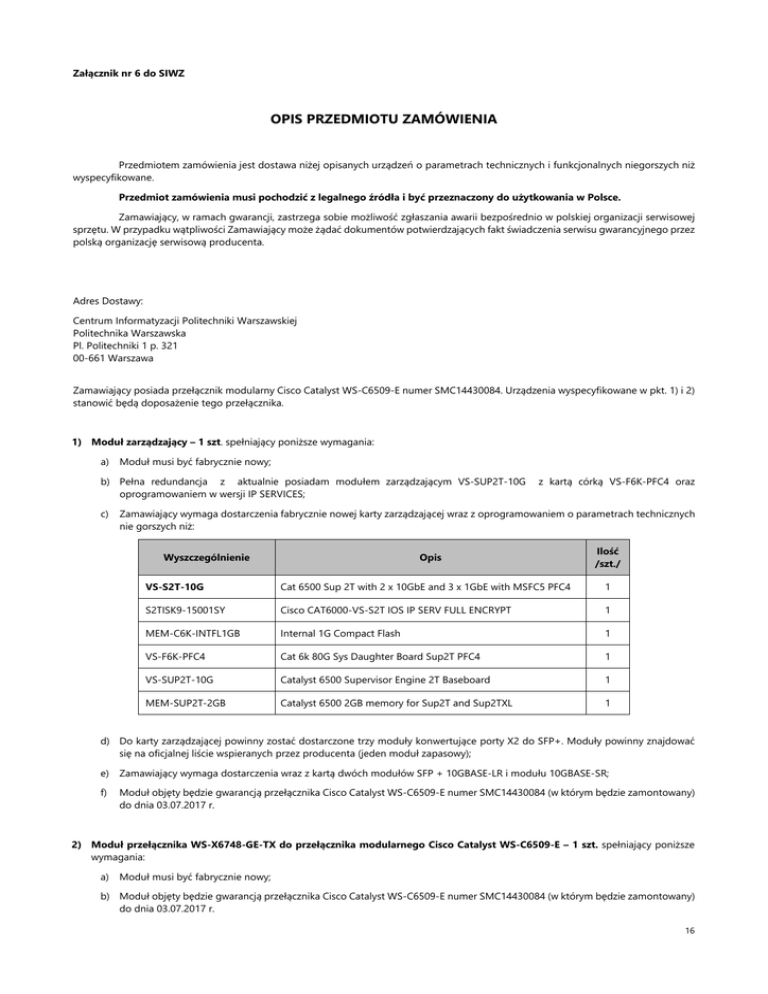

Załącznik nr 6 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
Przedmiotem zamówienia jest dostawa niżej opisanych urządzeń o parametrach technicznych i funkcjonalnych niegorszych niż
wyspecyfikowane.
Przedmiot zamówienia musi pochodzić z legalnego źródła i być przeznaczony do użytkowania w Polsce.
Zamawiający, w ramach gwarancji, zastrzega sobie możliwość zgłaszania awarii bezpośrednio w polskiej organizacji serwisowej
sprzętu. W przypadku wątpliwości Zamawiający może żądać dokumentów potwierdzających fakt świadczenia serwisu gwarancyjnego przez
polską organizację serwisową producenta.
Adres Dostawy:
Centrum Informatyzacji Politechniki Warszawskiej
Politechnika Warszawska
Pl. Politechniki 1 p. 321
00-661 Warszawa
Zamawiający posiada przełącznik modularny Cisco Catalyst WS-C6509-E numer SMC14430084. Urządzenia wyspecyfikowane w pkt. 1) i 2)
stanowić będą doposażenie tego przełącznika.
1) Moduł zarządzający – 1 szt. spełniający poniższe wymagania:
a)
Moduł musi być fabrycznie nowy;
b) Pełna redundancja z aktualnie posiadam modułem zarządzającym VS-SUP2T-10G
oprogramowaniem w wersji IP SERVICES;
c)
z kartą córką VS-F6K-PFC4 oraz
Zamawiający wymaga dostarczenia fabrycznie nowej karty zarządzającej wraz z oprogramowaniem o parametrach technicznych
nie gorszych niż:
Wyszczególnienie
Opis
Ilość
/szt./
VS-S2T-10G
Cat 6500 Sup 2T with 2 x 10GbE and 3 x 1GbE with MSFC5 PFC4
1
S2TISK9-15001SY
Cisco CAT6000-VS-S2T IOS IP SERV FULL ENCRYPT
1
MEM-C6K-INTFL1GB
Internal 1G Compact Flash
1
VS-F6K-PFC4
Cat 6k 80G Sys Daughter Board Sup2T PFC4
1
VS-SUP2T-10G
Catalyst 6500 Supervisor Engine 2T Baseboard
1
MEM-SUP2T-2GB
Catalyst 6500 2GB memory for Sup2T and Sup2TXL
1
d) Do karty zarządzającej powinny zostać dostarczone trzy moduły konwertujące porty X2 do SFP+. Moduły powinny znajdować
się na oficjalnej liście wspieranych przez producenta (jeden moduł zapasowy);
e) Zamawiający wymaga dostarczenia wraz z kartą dwóch modułów SFP + 10GBASE-LR i modułu 10GBASE-SR;
f)
Moduł objęty będzie gwarancją przełącznika Cisco Catalyst WS-C6509-E numer SMC14430084 (w którym będzie zamontowany)
do dnia 03.07.2017 r.
2) Moduł przełącznika WS-X6748-GE-TX do przełącznika modularnego Cisco Catalyst WS-C6509-E – 1 szt. spełniający poniższe
wymagania:
a)
Moduł musi być fabrycznie nowy;
b) Moduł objęty będzie gwarancją przełącznika Cisco Catalyst WS-C6509-E numer SMC14430084 (w którym będzie zamontowany)
do dnia 03.07.2017 r.
16
3) Router z wbudowanym modułem LTE oraz z wbudowanym punktem dostępowym WIFI - 1 szt., spełniający poniższe wymagania:
a) Minimum 1 interfejs Gigabit Ethernet 10/100/1000;
b) Wbudowany modem LTE z obsługą sieci 4G LTE, 3.7G, 3.5G, 3G;
c) Wbudowany przełącznik zarządzany 10/100 - co najmniej 4 portowy;
d) Co najmniej 1GB pamięci DRAM;
e) Co najmniej 1GB pamięci FLASH;
f) Możliwość montażu na ścianie;
g) Wymaga się aby urządzenie było chłodzone pasywnie, bez wentylatorów;
h) Zakres temperatur pracy -25 do 60 °C;
i) Port konsoli szeregowej;
j) Interfejs komend (CLI):
k) Zarzadzanie SNMPv3, SSHv2;
l) Plik konfiguracyjny urządzenia w postaci pliku tekstowego z możliwością edycji off-line;
m) Obsługa mechanizmu uwierzytelniania, autoryzacji i rozliczania (AAA) z wykorzystaniem protokołów RADIUS i TACACS+;
n) Obsługa 20 tuneli IPSec VPN;
o) Obsługa co najmniej 14 sieci 802.1Q VLAN;
p) Wbudowany modem LTE umożliwiający pracę w zakresie 800 MHz (band 20), 900 MHz (band 8), 1800 MHz (band 3), 2100 MHz
(band 1), 2600 MHz (band 7). Kompatybilność wsteczna z sieciami UMTS i HSPA+ (900 i 2100 MHz); EDGE, GPRS i GSM;
q) Gniazdo na dwie karty SIM;
r) Wymienna antena – komplet anten w zestawie w tym anteny dla LTE Anteny o zysku min. 2.2db dla 2.4Ghz i 5.0db dla 5Ghz;
s) Obsługa standardu 802.11 a/b/g/n;
t) Możliwość konfiguracji trybu pracy – jako access point oraz jako klient sieci WiFi jednocześnie;
u) Obsługa MIMO minimum 2x3;
v) Obsługa współpracy z kontrolerem Cisco WLC posiadanym przez Zamawiającego;
w) Routing IPv4 i IPv6 (statyczny, OSPF, BGP). Protokół BGP musi posiadać obsługę 4 bajtowych ASN;
x) Routing mutlicast (PIM Spare i Dense);
y) Policy Based Routing;
z) Unicast Reverse Path Forwarding (uRPF);
aa) Routing między sieciami VLAN w oparciu o trunking 802.1Q;
bb) Obsługa NAT dla ruchu IP unicast i multicast oraz PAT dla ruchu IP unicast (NAT musi zapewniać wsparcie dla H.224/H.245);
cc) Obsługa wirtualnych instancji routingu (VRF);
dd) Wsparcie dla protokołów WCCP i WCCPv2;
ee) Obsługa protokołu NTP;
ff) Obsługa DHCP w zakresie Client , Server oraz Relay;
gg) Możliwość pracy jako DNS Proxy;
hh) Mechanizm BFD (lub odpowiednik);
ii) Obsługa tzw. First Hop Redundancy Protocol (takiego jak HSRP, GLBP, VRRP lub odpowiednika);
jj) Generic routing encapsulation (GRE) i multipoint GRE (MGRE);
kk) Obsługa list kontroli dostępu w oparciu o adresy IP źródłowe i docelowe, protokoły IP, porty TCP/UDP, opcje IP, flagi TCP, oraz
o wartości TTL;
ll) Mechanizmy korelacji zdarzeń związanych z filtracją za pomocą list kontroli dostępu dla syslog (np. za pomocą etykiety
przypisanej do określonego wpisu na listach kontroli dostępu lub skrót MD5 generowany przez router);
mm) Funkcja zapory sieciowej z analizą stanów połączenia (tzw. statefull firewall);
nn) Funkcjonalność zapory sieciowej dla protokołu IPv4 i IPv6 opartej o definicję stref bezpieczeństwa (zone-based firewall);
17
oo) Sprzętowy akcelerator szyfrowania dla co najmniej: 3DES, AES 128, AES 192, and AES 256;
pp) Wsparcie dla Public Key Infrastructure (PKI);
qq) Możliwość tworzenia klas ruchu oraz oznaczanie (Marking), klasyfikowanie i obsługa ruchu (Policing, Shaping) w oparciu o klasę
ruchu;
rr) Obsługa mechanizmów kolejkowania ruchu:
− z obsługą kolejki absolutnego priorytetu,
− ze statyczną alokacją pasma dla typu ruchu,
− WFQ;
ss) Obsługa protokołu RSVP;
tt) Class-Based Weighted Random Early Detection (CBWRED);
uu) Mechanizm ograniczania pasma dla określonego typu ruchu;
vv) Obsługa protokołu GRE z zapewnieniem mechanizmu honorowania IP Precendence dla ruchu tunelowanego;
ww) Wymagana kompatybilność z systemem do zarządzania siecią Cisco Prime Infrastructure 2.2;
xx) Zasilanie 230 V.
yy) Gwarancja producenta na okres 2 lat.
4) Przełącznik VDLS - 1 szt., spełniający poniższe wymagania:
a)
Osiem Interfejsów VDSL
− 8 x złącze typu Spring Terminal dla połączeń VDSL,
− 8 x złącze typu Spring Terminal dla telefonu/połączeń POTS ,
− Wbudowany splitter POTS dla każdego portu VDSL;
b) Automatyczny wybór przepustowości dla łącza VDSL2 (w zależności od odległości i jakości okablowania);
c)
2 x port Gigabit TP / SFP combo Auto-MDI / MDI-X dla portów Gigabit RJ-45;
d) Obsługa Standard ITU-T G.993.2 VDSL2;
e) Kodowanie DMT (Discrete Multi-Tone) dla VDSL;
f)
Przepustowość do 100/100Mbps w połączeniu symetrycznym ;
g) Zasięg do 1.4 km;
h) Konfigurowalna przepustowość oraz tolerancja SNR;
i)
Wbudowane zabezpieczenie przepięciowe;
j)
Współdzielenie komunikacji głosowej i transmisji danych poprzez kabel telefoniczny;
k)
Architektura Store & Forward oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety;
l)
Obsługa Broadcast / Multicast / Unicast storm control;
m) Obsługa IEEE 802.1Q Tagged based VLAN oraz Port-Based VLAN;
n) Tunelowanie Q-in-Q, GVRP oraz Private VLAN Edge (PVE / Protected port);
o) Łączenie portów w magistrale IEEE 802.3ad LACP;
p) Protokół Spanning Tree, STP, IEEE 802.1D (Classic Spanning Tree Protocol), MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol),
Spanning Tree by VLAN;
q) Port mirroring;
r)
Obsługa Quality of Service w zakresie
− 4 kolejki priorytetów dla wszystkich portów,
− Klasyfikacja ruchu w oparciu o porty, IP TOS / DSCP oraz 802.1p CoS,
− QoS dla połączeń głosowych,
− Obsługa bezpośrednich priorytetów oraz CoS Weighted Round Robin (WRR);
18
s)
Obsługa ruchu multicast:
− IGMP Snooping v1 oraz v2,
− IGMP Snooping v2 fast leave,
− Tryb Querier;
t)
Obsługa mechanizmów bezpieczeństa
− Autoryzacja 802.1x w oparciu o porty/ adresy MAC,
− Klient RADIUS,
− Lista kontroli dostępu L2/L3/L4,
− Filtrowanie MAC/IP, przydzielanie adresów do portów,
− Zabezpieczenie przed dostępem na podstawie adresów MAC;
u) Obsługa modemów/konwerterów VLDS serii VC-201A będących w posiadaniu zamawiającego
v)
Gwarancja producenta na okres 2 lat.
w) Zarządzanie
− Przez sieć, Telnet, linie poleceń konsoli,
− Dostęp poprzez SNMP v1, v2c oraz zabezpieczony SSL,
− Klient DHCP,
− Protokół LLDP,
− DHCP Option82 oraz DHCP Relay,
− Wbudowany klient TFTP,
− Aktualizacja oprogramowania Firmware przez HTTP/TFTP,
− Cztery grupy RMON,
− SNMP Trap dla alarmów połączenia VDSL,
− Funkcja Ping,
− Przycisk Reset do resetowania systemu oraz przywracania ustawień fabrycznych,
− Port RS-232 DB9 dla konsoli;
5) Router z portami VDS2 – 2 szt. spełniający poniższe wymagania:
a)
VDSL2-DMT:–VDSL2 ITU-T G.993.2 (8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a) –G.997 / G.998 Band Plan – Do 100Mbps / 100Mbps do
sieci / do użytkownika;
b) Zgodność z IEEE802.3 / 802.3uU0 Band (25KHz do 276KHz)Packet Transfer Mode Ethernet in the First Mile (PTM-EFM);
c)
10/100Base-TX: 4 x 10/100Base-TX, auto negocjacja, Auto MDI/MDI-XTelefon: 1 x RJ-11, wbudowany splitter VDSL2: 1 x RJ-11;
d) Tryby Router oraz Bridge Routowanie statyczne oraz RIPv1/2DMZ oraz serwer wirtualny802.1DQoSSNTPDHCP serwer /
klientIGMP Proxy oraz DNS ProxyUPnP oraz DDNS Modulacja DMT (Discrete Multi-Tone);
e) Wbudowany NAT Firewall Filtrowanie MAC / IP/ Porty Filtrowanie zawartościSPI Firewall Ochrona hasłem;
f)
Współpraca z przełącznikiem VDLS oferowanym w postępowaniu;
g) Gwarancja producenta na okres 2 lat.
6) Wymagania ogólne
a)
Urządzenia muszą być fabrycznie nowe i nieużywane;
b) Urządzenia muszą być wyprodukowane zgodnie z normą jakości ISO 9001 lub normą równoważną;
c)
Urządzenia i ich komponenty będą oznakowane przez producentów w taki sposób, aby możliwa była identyfikacja zarówno
produktu jak i producenta;
d) Urządzenia będą dostarczone Zamawiającemu w oryginalnych fabrycznych opakowaniach producenta;
19
e) Do każdego urządzenia dostarczony będzie komplet standardowej dokumentacji dla użytkownika w formie papierowej lub
elektronicznej;
f)
Urządzenia posiadają Certyfikat CE produktu albo spełniają normy równoważne;
g) Urządzenia współpracują z siecią energetyczną o parametrach: 230 V ± 10%, 50 Hz.
h) Przedmiot zamówienia musi pochodzić z legalnego źródła i być przeznaczony do użytkowania w Polsce.
i)
Zamawiający, w ramach gwarancji, zastrzega sobie możliwość zgłaszania awarii bezpośrednio w polskiej organizacji
serwisowej sprzętu. W przypadku wątpliwości Zamawiający może żądać dokumentów potwierdzających fakt
świadczenia serwisu gwarancyjnego przez polską organizację serwisową producenta.
