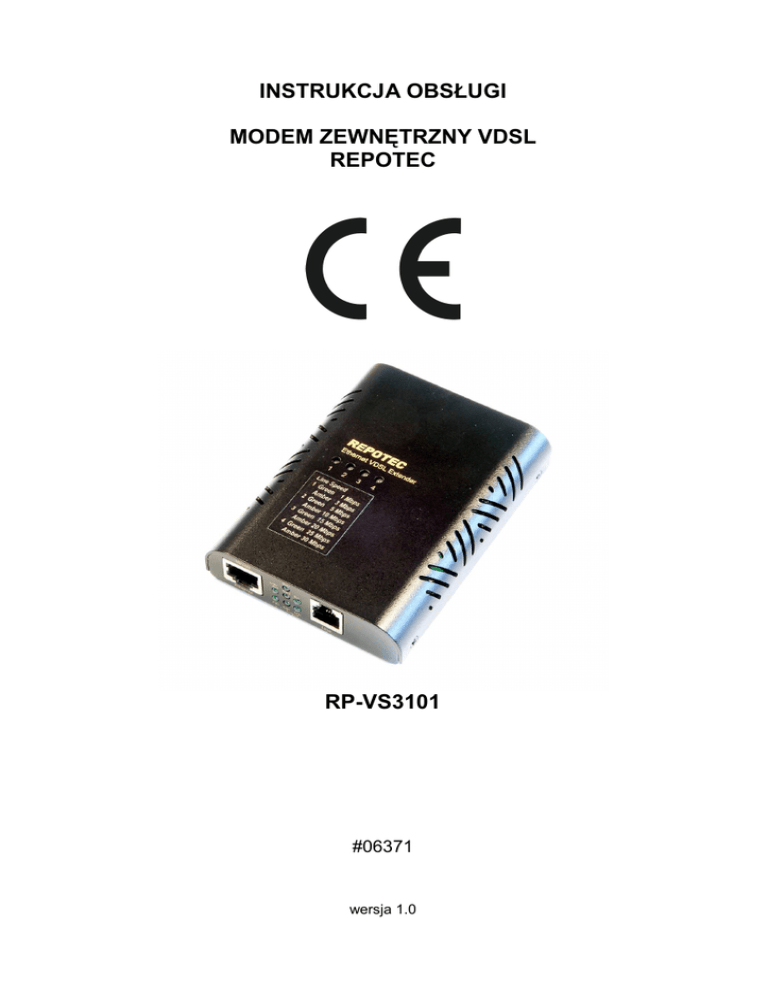

INSTRUKCJA OBSŁUGI
MODEM ZEWNĘTRZNY VDSL
REPOTEC
RP-VS3101
#06371
wersja 1.0
Wstęp
Modem zewnętrzny VDSL umoŜliwia przesyłanie danych po zwykłym kablu telefonicznym
i konwersje sygnału z linii telefonicznych na pakiety przesyłane w sieci LAN. Dwa podłączone linią
telefoniczną urządzenia umoŜliwiają przesyłanie danych z prędkością do 30 Mbps na odległość do
600 metrów, a maksymalnie do 1900 metrów. Urządzenie moŜna wykorzystać do połączenia sieci
LAN z okablowaniem telefonicznym w budynku. Port EoVDSL wykorzystuje symetryczną i asymetryczną transmisję do przesyłania danych. Urządzenie spełnia wymagania standardu PnP.
OstrzeŜenie
NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŜytkownika jakichkolwiek własnych zmian w urządzeniu moŜe spowodować jego nieprawidłowe funkcjonowanie.
Bezpieczeństwo uŜytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyŜszą starannością o bezpieczeństwo
osób instalujących i uŜytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŜy stosować się do
wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących
(np. komputera PC).
1. Zawartość opakowania
−
−
−
−
−
modem zewnętrzny VDSL,
zewnętrzny zasilacz,
przyłącze telefoniczne,
gumowe podkładki,
niniejsza instrukcja obsługi.
Podczas dostawy naleŜy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŜy niezwłocznie skontaktować się z dostawcą. Prosimy równieŜ o sprawdzenie zgodności zawartości opakowania z powyŜej zamieszczoną listą.
2. Zawartość instrukcji
Instrukcja ta zawiera opis modemu zewnętrznego VDSL z odpowiednimi procedurami instalacji,
konfiguracji i uŜytkowania. Przed przystąpieniem do instalacji urządzenia naleŜy dokładnie
przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu.
3. Zasady bezpieczeństwa
Modem zewnętrzny VDSL jest zgodny z przepisami w zakresie bezpieczeństwa uŜytkowania urządzeń elektrycznych.
− gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami,
− przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŜy odłączyć od zasilania,
− nie stosować uszkodzonych lub zuŜytych przewodów zasilania, gdyŜ powodują one znaczne
zagroŜenie dla bezpieczeństwa uŜytkownika,
− prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny,
− nie stosować urządzenia w miejscach występowania substancji łatwopalnych,
− zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych,
− upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane,
− urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz
przewodów łączących je z innymi urządzeniami,
− jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŜe
skroplić się para wodna uniemoŜliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŜ wilgoć odparuje.
Uwaga: Nie naleŜy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie
elektrostatyczne moŜe spowodować trwałe uszkodzenie urządzenia.
2
4. Budowa urządzenia
4.1 Panel przedni
Na panelu przednim urządzenia znajdują się:
- port RJ-45 (Ethernet),
- port RJ-11 (Line),
- diody wskazujące na stan pracy urządzenia.
4.2 Panel tylni
Na panelu tylnim znajdują się:
- przełącznik Loc/Rmt,
Loc
– urządzenie podłączone w trybie lokalnym
Rmt
– urządzenie podłączone w trybie zdalnym
- złącze zasilania DC 12V.
4.3 Panel górny
Na panelu górnym znajdują się diody informujące o szybkości połączenia.
3
5. Instalacja sprzętu
5.1 Zasilanie
Modem zewnętrzny VDSL jest zasilany poprzez zewnętrzny zasilacz AC/DC. NaleŜy podłączyć
zasilacz do sieci prądu przemiennego ~230V 50Hz, a złącze 12V DC wpiąć do gniazda zasilania
urządzenia.
5.2 Oprogramowanie
Do prawidłowego funkcjonowania modemu nie jest wymagane instalowanie dodatkowego oprogramowania.
5.3 Środowisko pracy
Modem zewnętrzny VDSL został zaprojektowany do pracy w warunkach biurowych i domowych.
NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie
powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie
nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory
itp.).
5.4 Instalacja okablowania
Dwa urządzenia RP-VC3101 naleŜy podłączyć za pomocą kabla telefonicznego RJ-11. Jedno
urządzenie musi pracować w trybie zdalnym (Rmt), drugie w trybie lokalnym (Loc). Do ustawienia
trybu pracy słuŜy przełącznik znajdujący się na tylnym panelu urządzenia. Do portu Ethernet
(RJ-45) obu urządzeń moŜna podłączyć urządzenia sieci Ethernet (komputery, przełączniki).
4
6. Diody LED
Diody LED informują o statusie pracy urządzenia.
Dioda LED
Pwr
Status
Opis
Świeci
Podłączono zasilanie
Nie świeci
Nie podłączono zasilania
Świeci
Zestawiono poprawne połączenie
Pulsuje
Transmisja pakietów
Ethernet
Lnk/Act
Fdx
Nie świeci
Brak zestawienia połączenia i transmisji pakietów
Świeci
Połączenie ethernetowe w trybie pełnego dupleksu
Pulsuje
Wystąpiła kolizja
Nie świeci
Połączenie ethernetowe w trybie pół dupleksu
Ethernet przez VDSL
1
2
3
4
Świeci: zielona
Port VDSL transmituje dane z prędkością 1 Mb/s do 1900 m.
Świeci: pomarańczowa
Port VDSL transmituje dane z prędkością 3 Mb/s do 1900 m.
Świeci: zielona
Port VDSL transmituje dane z prędkością 5 Mb/s do 1900 m.
Świeci: pomarańczowa
Port VDSL transmituje dane z prędkością 10 Mb/s do 1900 m.
Świeci: zielona
Port VDSL transmituje dane z prędkością 15 Mb/s do 1900 m.
Świeci: pomarańczowa
Port VDSL transmituje dane z prędkością 20 Mb/s do 1900 m.
Świeci: zielona
Port VDSL transmituje dane z prędkością 25 Mb/s do 1900 m.
Świeci: pomarańczowa
Port VDSL transmituje dane z prędkością 30 Mb/s do 1900 m.
Rmt
Świeci
Urządzenie pracuje w trybie zdalnym
Loc
Świeci
Urządzenie pracuje w trybie lokalnym
Err
Świeci
Wystąpił błąd
Lnk
Świeci
Zestawiono poprawne zestawienie VDSL
7. Konserwacja
Modem zewnętrzny VDSL nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie
mogły być przypadkowo uszkodzone przez operatora lub osoby postronne.
8. Informacja dla uŜytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich
dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŜna wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŜycia
lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych
krajach produkt moŜna oddać lokalnemu dystrybutorowi podczas zakupu
innego urządzenia. Prawidłowa utylizacja urządzenia umoŜliwia zachowanie
cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŜe być
zagroŜone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŜszym punkcie zbiórki moŜna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŜona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŜszym punktem sprzedaŜy lub dostawcą, którzy udzielą dodatkowych informacji.
5
9. Parametry techniczne
MODEM VDSL RP-VS3101
Numer Atel
#06371
IEEE 802.3/u,
Ethernet over VDSL
Standard
Porty
1x 10/100 Mbps (RJ-45),
1x 30 Mbps EoVDSL (RJ-11)
VDSL
transmisja po przewodach telefonicznych dwuŜyłowych
Max. odległość i prędkość transmisji VDSL
30 Mbps – 600m,
1 Mbps - 1900m
Zasilanie
zasilacz,
12V DC 0.8A,
~230V AC 50Hz
Certyfikaty
FCC Class B, CE
Producent
Repotec
Pomimo dołoŜenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów.
W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia
prosimy o odwiedzenie strony www.atel.com.pl.
Atel Electronics
www.atel.com.pl
dr/07.04.2008
